Volvo S60 (2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S60 z lat: 2013. W roku 2013 Volvo S60 nadal kontynuowało drugą generację tego średniej wielkości sedanu, wprowadzonego na rynek w 2010 roku. W tym okresie, model ten mógł zawierać różne ulepszenia i nowości w porównaniu do poprzednich lat. Jednym z ważniejszych […]

08/30/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S60 z lat: 2013.

W roku 2013 Volvo S60 nadal kontynuowało drugą generację tego średniej wielkości sedanu, wprowadzonego na rynek w 2010 roku. W tym okresie, model ten mógł zawierać różne ulepszenia i nowości w porównaniu do poprzednich lat.

Jednym z ważniejszych aspektów, na który warto zwrócić uwagę, jest dalsze rozwijanie zaawansowanych systemów bezpieczeństwa. Volvo zawsze przywiązywało dużą wagę do innowacji w tej dziedzinie, i w 2013 roku wprowadzono wiele funkcji, które miały na celu poprawienie ochrony zarówno kierowcy, jak i pasażerów.

W zakresie bezpieczeństwa czynnego, w modelu S60 (2013) dostępne były systemy takie jak Pedestrian Detection with Full Auto Brake, który potrafił wykryć pieszych i automatycznie zahamować w razie potrzeby. Ponadto, systemy monitorowania martwego pola, aktywne systemy utrzymywania pasa ruchu oraz zaawansowane systemy kontroli trakcji i stabilności były dostępne w zależności od wersji wyposażenia.

Wnętrze S60 (2013) nadal było cechą wysokiej jakości i komfortu. Można było oczekiwać dopracowanej ergonomii, materiałów wykończeniowych oraz dostępnych opcji multimedialnych. Zależnie od modelu, można było otrzymać zaawansowane systemy multimedialne z nawigacją, odtwarzaczami audio wysokiej klasy i łącznością Bluetooth.

Jeśli chodzi o jednostki napędowe, Volvo S60 (2013) oferowało różne opcje silnikowe, w tym zarówno benzynowe, jak i wysokoprężne, z różnymi poziomami mocy i efektywnością paliwową.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volvo S60 (2006) - schematy bezpieczników i przekaźników

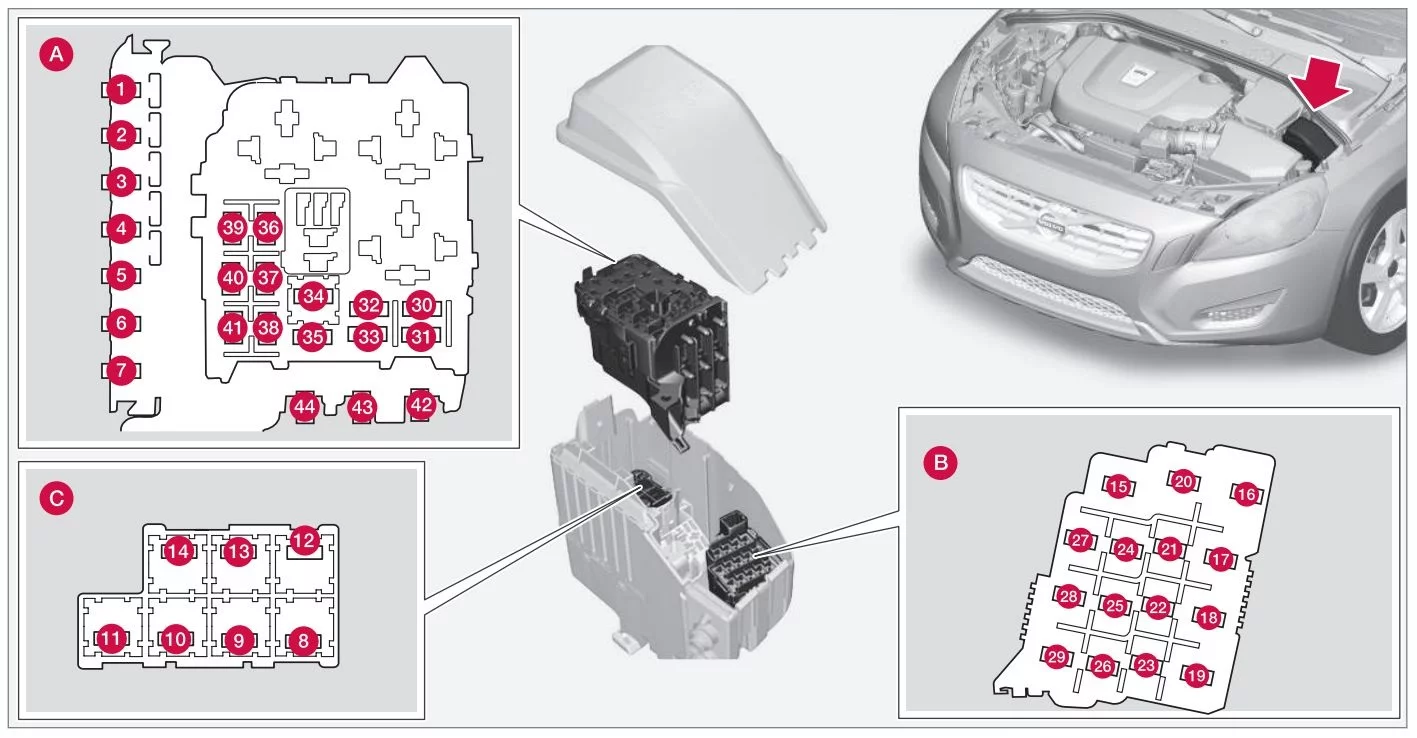

Bezpieczniki – komora silnika

A – Komora silnika, górna

B – Komora silnika, przód

C – Komora silnika dolna

Volvo S60 (2013) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Wyłącznik obwodu 50
2 Wyłącznik obwodu 50
3 Wyłącznik obwodu 60
4 Wyłącznik obwodu 60
5 Wyłącznik obwodu 60
6
7
8 Szyba czołowa* 40
9 Wycieraczki 30
10
11 Dmuchawa systemu klimatyzacji 40
12
13 Pompa ABS 40
14 Zawory ABS 20
15
16 Aktywna regulacja świateł zakrętowych* 10
17 Centralny moduł elektryczny 20
18 ABS 5
19 Siła sterująca zależna od prędkości* 5
20 Moduł sterujący silnika (ECM), skrzynia biegów, SRS 10
21 Podgrzewane dysze spryskiwaczy* 10
22 Pompa próżniowa (silnik 5-cylindrowy) 5
23 Panel oświetleniowy 5
24
25
26
27 Przekaźnik – skrzynka komory silnika 5
28 Światła pomocnicze* 20
29 Klakson 15
30 Moduł sterujący silnika (ECM) 10
31 Moduł sterujący – automatyczna skrzynia biegów 15
32 Sprężarka klimatyzacji 15
33 Cewki przekaźnikowe 5
34 Przekaźnik silnika rozrusznika 30
35 Cewki zapłonowe 20
36 Moduł sterujący silnika 10
37 Układ wtryskowy, masowy miernik powietrza, moduł sterujący silnika 15
38 Sprężarka klimatyzacji, zawory silnika, moduł sterujący silnika (6-cyl.), elektromagnesy (6-cyl. tylko bez turbodoładowania), miernik masy powietrza (tylko 5-cyl.) 10
39 Zawór EVAP, podgrzewana sonda lambda 15
40 Nagrzewnica pompy próżniowej/wentylatora skrzyni korbowej (silnik 5-cylindrowy) 10
41 Wykrywanie wycieków paliwa 5
42
43 Wentylator chłodzący 60 (silnik 5-cyl.)
80 (silnik 6-cylindrowy)
44 Elektrohydrauliczne wspomaganie kierownicy 100
* – Opcja/akcesoria, więcej informacji, patrz Wprowadzenie
Zobacz także:  Volvo S60 (2002) - schematy bezpieczników i przekaźników

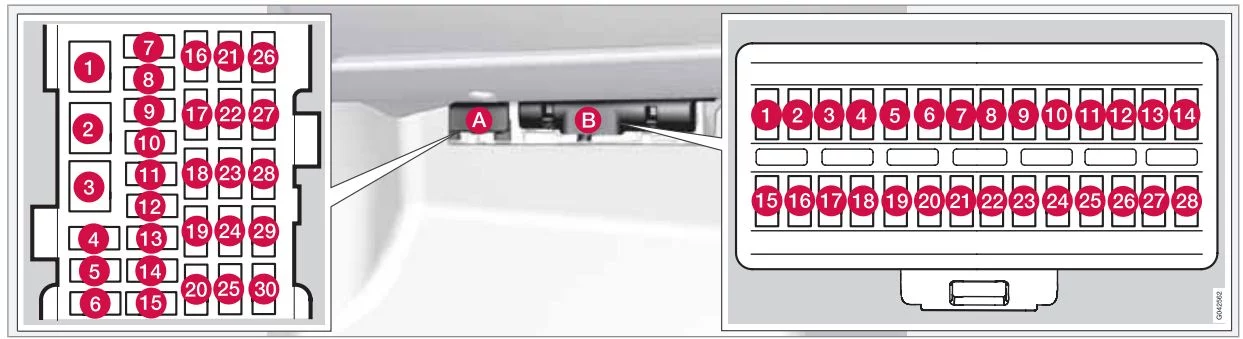

Bezpieczniki – schowek

Volvo S60 (2013) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników A : bezpieczniki ogólne

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

Numer Opis Ampery [A]
1 Wyłącznik automatyczny systemu Infotainment i bezpieczników 16-20 40
2
3
4
5
6 Napęd bezkluczykowy* (klamki drzwi) 5
7
8 Sterowanie w drzwiach kierowcy 20
9 Sterowanie w drzwiach pasażera z przodu 20
10 Sterowanie w prawych tylnych drzwiach pasażera 20
11 Sterowanie w lewych tylnych drzwiach pasażera 20
12 Napęd bezkluczykowy* 7,5
13 Fotel kierowcy elektrycznie* 20
14 Elektrycznie regulowany fotel pasażera* 20
15 Spryskiwacze szyby przedniej 25
16 Moduł sterujący systemu audio-nawigacyjnego 5
17 System informacyjno-rozrywkowy: wzmacniacz, radio satelitarne SiriusXM™* 10
18 System informacyjno-rozrywkowy 15
19 Zestaw głośnomówiący Bluetooth 5
20
21 Elektrycznie sterowany szyberdach* Oświetlenie zewnętrzne, czujnik systemu klimatyzacji 5
22 Gniazda 12 V 15
23 Podgrzewane tylne siedzenie* (po stronie pasażera) 15
24 Podgrzewane tylne siedzenie* (po stronie kierowcy) 15
25
26 Podgrzewany fotel pasażera z przodu* 15
27 Podgrzewany fotel kierowcy* 15
28 Wspomaganie parkowania*, moduł sterowania zaczepem przyczepy*, kamera wspomagania parkowania* System informacji o martwym polu (BLIS)* 5
29 Moduł sterowania napędem na wszystkie koła* 15
30 Aktywny system podwozia* 10
Zobacz także:  Volvo V90 (2021) - schematy bezpieczników i przekaźników

Pozycje: skrzynka bezpieczników B

Numer Opis Ampery [A]
1
2
3 Przednie oświetlenie sufitowe, elektryczne sterowanie szyb w drzwiach kierowcy, elektrycznie regulowane fotele*, bezprzewodowy system sterowania HomeLINK®* 7,5
4 Wyświetlacz informacyjny na tablicy przyrządów 5
5 Adaptacyjny tempomat/ostrzeżenie o kolizji* 10
6 Oświetlenie w progach drzwi, czujnik deszczu 7,5
7 Moduł kierownicy 7,5
8 Centralny zamek: drzwi wlewu paliwa 10
9
10 Spryskiwacz przedniej szyby 15
11 Otwieranie bagażnika 10
12 Elektrycznie składane zewnętrzne zagłówki tylnych siedzeń* 10
13 Pompa paliwowa 20
14 Panel sterowania systemu grzewczego, Czujnik ruchu alarmu* 5
15
16 Alarm, pokładowy system diagnostyczny 5
17
18 System poduszek powietrznych, czujnik masy pasażera 10
19 System ostrzegania o kolizji* 5
20 Pedał gazu, funkcja automatycznego przyciemniania lusterek, podgrzewane tylne siedzenia* 7,5
21
22 Światła stopu 5
23 Elektryczny szyberdach* 20
24 Immobilizer 5

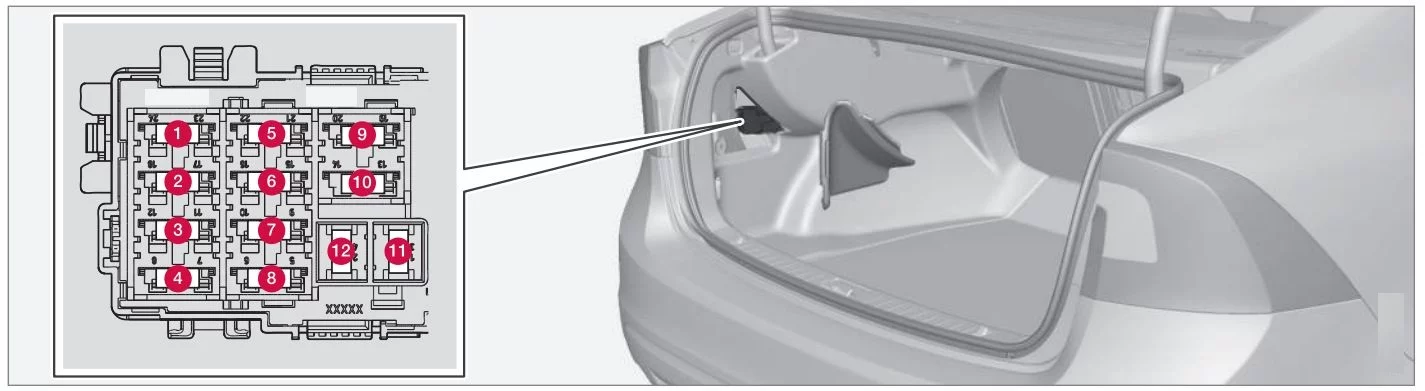

Bezpieczniki – przestrzeń ładunkowa/bagażnik

Volvo S60 (2013) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Elektryczny hamulec postojowy (lewa strona) 30
2 Elektryczny hamulec postojowy (prawa strona) 30
3 Podgrzewana tylna szyba 30
4 Gniazdo przyczepy 2* 15
5
6 Gniazdo 12 V w bagażniku 15
7
8
9
10
11 Gniazdo przyczepy 1* 40
12
