W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S60 z lat: 2023.
Volvo S60 Recharge Plug-in Hybrid to wersja hybrydowa typu plug-in hybryd produkowana przez szwedzką firmę motoryzacyjną Volvo. Ten model jest częścią serii Recharge, która skupia się na pojazdach elektryfikowanych, w tym hybrydach plug-in oraz samochodach elektrycznych.
Oto kilka kluczowych informacji o Volvo S60 Recharge Plug-in Hybrid:
- Hybrydowy System Napędowy: Volvo S60 Recharge Plug-in Hybrid łączy tradycyjny silnik spalinowy z elektrycznym układem napędowym. Może działać w trybie hybrydowym, korzystając z obu źródeł energii, lub w trybie czysto elektrycznym, korzystając wyłącznie z energii elektrycznej.
- Silnik Spalinowy: Wersja hybrydowa może być wyposażona w benzynowy silnik czterocylindrowy turbodoładowany, który zapewnia moc napędu dla kół przednich.
- Silnik Elektryczny: Silnik elektryczny jest zasilany z baterii o dużej pojemności, co pozwala na przejeżdżanie pewnej odległości na czystą energię elektryczną.
- Bateria i Zasięg: Bateria w Volvo S60 Recharge Plug-in Hybrid pozwala na jazdę na czystą energię elektryczną przez pewien dystans. Dokładny zasięg zależy od warunków jazdy, stylu prowadzenia oraz stanu naładowania baterii.
- Ładowanie: Dzięki funkcji plug-in hybryd, baterię można ładować podłączając samochód do źródła zasilania, co pozwala na rekuperację energii podczas postoju.
- Wyposażenie i Technologie: Volvo S60 Recharge Plug-in Hybrid, jak wiele pojazdów marki Volvo, jest wyposażone w zaawansowane systemy bezpieczeństwa, technologie asystujące podczas jazdy oraz komfortowe opcje, takie jak systemy multimedialne i nawigacyjne.
- Zrównoważona Mobilność: Modele Recharge, w tym Volvo S60 Recharge Plug-in Hybrid, stanowią część zaangażowania marki w zrównoważoną mobilność i redukcję emisji CO2.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Umiejscowienie
| 1 | Komora silnika |
| 2 | Pod schowkiem podręcznym |
| 3 | Przestrzeń bagażowa |

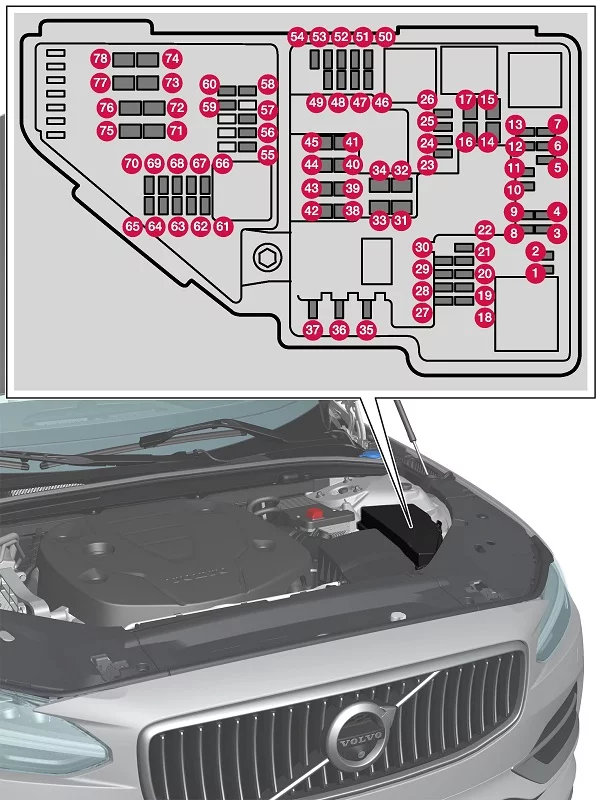

Bezpieczniki w komorze silnika
| Numer | Opis | Ampery [A] | Typ |
|---|---|---|---|
| 1 | – | – | Micro |
| 2 | – | – | Micro |
| 3 | – | – | Micro |
| 4 | Moduł sterujący, siłownik skrzyni biegów | 5 | Micro |
| 5 | Moduł sterujący, podgrzewanie płynu chłodzącego | 5 | Micro |
| 6 | Klimatyzacja | 5 | Micro |
| 7 | Moduł sterujący, akumulator układu hybrydowego
Przetwornica wysokiego napięcia, generator wysokiego napięcia/rozrusznik |
5 | Micro |
| 8 | – | – | Micro |
| 9 | – | – | Micro |
| 10 | Moduł sterujący, akumulator układu hybrydowego
Przetwornica wysokiego napięcia, generator wysokiego napięcia/rozrusznik |
10 | Micro |
| 11 | Moduł ładowania | 5 | Micro |
| 12 | Zawór odcinający, chłodzenie akumulatora układu hybrydowego
Pompa płynu chłodzącego, akumulator układu hybrydowego |
15 | Micro |
| 13 | Pompa płynu chłodzącego, układ napędu elektrycznego | 15 | Micro |
| 14 | Wentylator chłodzący, podzespoły układu hybrydowego | 25 | MCase |
| 15 | – | – | MCase |
| 16 | – | – | MCase |
| 17 | – | – | MCase |
| 18 | Moduł obliczeniowy | 5 | Micro |
| 19 | – | – | Micro |
| 20 | – | – | Micro |
| 21 | – | – | Micro |
| 22 | – | – | Micro |
| 23 | Gniazdo USB, konsola między fotelami, tył | 7,5 | Micro |
| 24 | Gniazdo 12 V, konsola między fotelami, przód | 15 | Micro |
| 25 | – | – | Micro |
| 26 | Gniazdo elektryczne 12 V w przestrzeni bagażowej | 15 | Micro |
| 27 | Bezpiecznik zapasowy | 5 | Micro |
| 28 | Reflektor, lewy | 15 | Micro |
| 29 | Reflektor, prawy | 15 | Micro |
| 30 | Bezpiecznik zapasowy | 10 | Micro |
| 31 | Ogrzewanie przedniej szyby, lewa strona | Bocznik | MCase |
| 32 | Ogrzewanie przedniej szyby, lewa strona | 40 | MCase |
| 33 | Spryskiwacze reflektorów | 25 | MCase |
| 34 | Spryskiwacze przedniej szyby | 25 | MCase |
| 35 | – | – | Micro |
| 36 | Sygnał dźwiękowy (klakson) | 20 | Micro |
| 37 | Syrena alarmu | 5 | Micro |
| 38 | Moduł sterujący, układ hamulcowy (zawory, hamulec postojowy) | 30 | MCase |
| 39 | Wycieraczki szyby przedniej | 30 | MCase |
| 40 | – | – | MCase |
| 41 | Ogrzewanie przedniej szyby prawa strona | 40 | MCase |
| 42 | Nagrzewnica postojowa | 20 | MCase |
| 43 | – | – | MCase |
| 44 | – | – | MCase |
| 45 | Ogrzewanie przedniej szyby, prawa strona | Bocznik | MCase |
| 46 | Zasilane przy włączonym zapłonie: Jednostka sterująca silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny | 5 | Micro |
| 47 | Poziom hałasu na zewnątrz samochodu (określone rynki) | 5 | Micro |
| 48 | Reflektor, prawy | 15 | Micro |
| 49 | Blokada antyalkoholowa
– |
5
– |
Micro |
| 50 | – | – | Micro |
| 51 | Radar, przedni | 5 | Micro |
| 52 | Moduł kolizyjny (SRS)
|
5 | Micro |
| 53 | Reflektor, lewy | 15 | Micro |
| 54 | Czujnik pedału przyspieszenia | 5 | Micro |
| 55 | Moduł sterujący skrzyni biegów
Moduł sterujący, dźwignia skrzyni biegów |
15 | Micro |
| 56 | Moduł sterujący silnika (ECM) | 5 | Micro |
| 57 | – | – | Micro |
| 58 | – | – | Micro |
| 59 | – | – | Micro |
| 60 | – | – | Micro |
| 61 | Moduł sterujący silnika (ECM)
Moduł sterujący przepustnicy Siłownik, przełącznik, sprężarka |
20 | Micro |
| 62 | Grupa podzespołów silnika 1 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika). | 10 | Micro |
| 63 | Grupa podzespołów silnika 2 (podzespoły związane z działaniem silnika, w tym turbosprężarka. Skład zależy od wariantu silnika).
Zawór przełączający, klimatyzacja |
7,5 | Micro |
| 64 | Moduł sterujący, żaluzja spojlera
Moduł sterujący, żaluzja chłodnicy |
5 | Micro |
| 65 | – | – | Micro |
| 66 | Sonda lambda | 15 | Micro |
| 67 | Elektrozawór pompy oleju silnikowego
Sondy lambda Elektrozawór sprężarki klimatyzacji |
15 | Micro |
| 68 | – | – | Micro |
| 69 | Moduł sterujący silnika (ECM) | 20 | Micro |
| 70 | Świece zapłonowe/cewki zapłonowe | 15 | Micro |
| 71 | – | – | MCase |
| 72 | – | – | MCase |
| 73 | Moduł sterujący, pompa oleju przekładniowego | 30 | MCase |
| 74 | – | – | MCase |
| 75 | Siłownik, skrzynia biegów | 25 | MCase |
| 76 | – | – | MCase |
| 77 | – | – | MCase |
| 78 | – | – | MCase |
Bezpieczniki pod schowkiem podręcznym
| Numer | Opis | Ampery [A] | Typ |
|---|---|---|---|
| 1 | Moduł sterujący, akumulator 48 V | 10 | Micro |
| 2 | – | – | MCase |
| 3 | – | – | Micro |
| 4 | Czujnik ruchu | 5 | Micro |
| 5 | – | – | Micro |
| 6 | Wyświetlacz kierowcy | 5 | Micro |
| 7 | Klawiatura, konsola centralna | 5 | Micro |
| 8 | Czujnik nasłonecznienia
Transponder funkcji opłat drogowych |
5 | Micro |
| 9 | – | – | Micro |
| 10 | System Infotainment | 15 | Micro |
| 11 | Moduł elektroniczny kierownicy | 5 | Micro |
| 12 | Moduł sterujący, pokrętło rozruchu i hamulec postojowy | 5 | Micro |
| 13 | Podgrzewana kierownica | 15 | Micro |
| 14 | Czujnik pyłków zawieszonych w powietrzu (APMS) | 5 | Micro |
| 15 | – | – | Micro |
| 16 | – | – | Micro |
| 17 | – | – | Micro |
| 18 | Moduł sterujący, klimatyzacja | 10 | Micro |
| 19 | Blokada kierownicy | 7,5 | Micro |
| 20 | Gniazdo diagnostyczne OBD-II | 10 | Micro |
| 21 | Wyświetlacz centralny | 5 | Micro |
| 22 | Moduł wentylatora układu klimatyzacji, przedni | 40 | MCase |
| 23 | Koncentrator USB | 5 | Micro |
| 24 | Elementy sterowania oświetlenia
Wyłącznik oświetlenia kabiny Przyciemnianie, wewnętrzne lusterko wsteczne Czujniki deszczu i światła Fotele przednie regulowane elektrycznie Panele sterowania, drzwi tylne Moduł wentylatora, klimatyzacja Jonizator Klawiatura, konsola między fotelami, przestrzeń na nogi przy tylnych siedzeniach |
7,5 | Micro |
| 25 | Kamera przednia | 5 | Micro |
| 26 | Konsola sufitowa | 20 | Micro |
| 27 | Wyświetlacz przezierny na szybie przedniej | 5 | Micro |
| 28 | Wyłącznik oświetlenia kabiny | 5 | Micro |
| 29 | Płytka do ładowania bezprzewodowego | 5 | Micro |
| 30 | Wyświetlacz konsoli sufitowej | 5 | Micro |
| 31 | – | – | Micro |
| 32 | – | – | Micro |
| 33 | – | – | Micro |
| 34 | Silnik elektryczny, tylny | 10 | Micro |
| 35 | Moduł sterujący, łączność internetowa samochodu
Moduł sterujący, usługi Volvo |
5 | Micro |
| 36 | – | – | Micro |
| 37 | Urządzenie audio (wzmacniacz) | 40 | MCase |
| 38 | – | – | MCase |
| 39 | Moduł anteny (TCAM) | 5 | Micro |
| 40 | Moduł sterujący, funkcje komfortowe fotela, przód | 5 | Micro |
| 41 | Blokada antyalkoholowa
– |
5
– |
Micro |
| 42 | – | – | Micro |
| 43 | Moduł sterujący, pompa paliwa | 15 | Micro |
| 44 | Cewka przekaźnika, pompa oleju przekładniowego | 5 | Micro |
| 45 | Moduł sterujący funkcji wspomagających kierowcę (Active Safety) | 5 | Micro |
| 46 | Podgrzewanie fotela kierowcy | 15 | Micro |
| 47 | Podgrzewanie przedniego fotela pasażera | 15 | Micro |
| 48 | Pompa płynu chłodzącego | 7,5 | Micro |
| 49 | Filtr powietrza | 5 | Micro |
| 50 | Regulowany elektrycznie fotel kierowcy | 20 | Micro |
| 51 | Moduł, aktywna amortyzacja | 20 | Micro |
| 52 | Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy | 5 | Micro |
| 53 | System Infotainment | 10 | Micro |
| 54 | – | – | MCase |
| 55 | – | – | Micro |
| 56 | Przedni fotel pasażera z elektryczną regulacją | 20 | Micro |
| 57 | – | – | Micro |
| 58 | – | – | Micro |
| 59 | Główny bezpiecznik systemu Infotainment | 15 | Micro |
Bezpieczniki w przestrzeni bagażowej
| Numer | Opis | Ampery [A] | Typ |
|---|---|---|---|
| 1 | Ogrzewanie szyby tylnej | 30 | MCase |
| 2 | Centralny elektryczny moduł sterujący | 40 | MCase |
| 3 | – | – | MCase |
| 4 | Silnik blokady oparcia, prawa strona z tyłu | 15 | MCase |
| 5 | – | – | MCase |
| 6 | Silnik blokady oparcia, lewa strona z tyłu | 15 | MCase |
| 7 | Moduł drzwi, prawy tylny | 20 | MCase |
| 8 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 30 | MCase |
| 9 | – | – | MCase |
| 10 | Moduł drzwi, prawy przedni | 20 | MCase |
| 11 | Moduł sterujący haka holowniczego | 40 | MCase |
| 12 | Napinacz pasa bezpieczeństwa, prawa strona | 40 | MCase |
| 13 | Wewnętrzne cewki przekaźników | 5 | Micro |
| 14 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 15 | Micro |
| 15 | Moduł drzwi, lewy tylny | 20 | Micro |
| 16 | Blokada antyalkoholowa | 5 | Micro |
| 17 | – | – | Micro |
| 18 | Moduł sterujący haka holowniczego | 25 | MCase |
| Moduł akcesoriów | 40 | ||
| 19 | Moduł drzwi, lewy przedni | 20 | MCase |
| 20 | Napinacz pasa bezpieczeństwa, lewa strona | 40 | MCase |
| 21 | Kamera parkowania | 5 | Micro |
| 22 | – | – | Micro |
| 23 | – | – | Micro |
| 24 | Pozycja przygotowana dla pojazdu specjalnego | 5 | Micro |
| 25 | Zasilanie przy włączonym zapłonie | 10 | Micro |
| 26 | – | – | Micro |
| 27 | – | – | Micro |
| 28 | Ogrzewanie fotela, lewego tylnego | 15 | Micro |
| 29 | – | – | Micro |
| 30 | Blind Spot Information (BLIS) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | Napinacz pasa bezpieczeństwa, prawa strona | 5 | Micro |
| 33 | Siłownik, układ wydechowy (silnik benzynowy) | 5 | Micro |
| 34 | – | – | Micro |
| 35 | Moduł sterujący All Wheel Drive (AWD) | 15 | Micro |
| 36 | Ogrzewanie fotela, prawego tylnego | 15 | Micro |
| 37 | – | – | MCase |
