Volvo S60 Recharge Plug-in Hybrid (2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S60 Recharge Plug-in Hybrid z lat: 2022. Volvo S60 Recharge Plug-in Hybrid to wariant modelu S60, który łączy zalety osiągów spalinowego silnika z ekologicznym napędem elektrycznym. Jest to przykład hybrydowego pojazdu plug-in, który został wprowadzony przez szwedzką markę Volvo w ramach swojego […]

08/31/2023
Czas czytania: 6 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S60 Recharge Plug-in Hybrid z lat: 2022.

Volvo S60 Recharge Plug-in Hybrid to wariant modelu S60, który łączy zalety osiągów spalinowego silnika z ekologicznym napędem elektrycznym. Jest to przykład hybrydowego pojazdu plug-in, który został wprowadzony przez szwedzką markę Volvo w ramach swojego zaangażowania w zrównoważoną mobilność i redukcję emisji CO2.

Oto kilka kluczowych cech Volvo S60 Recharge Plug-in Hybrid:

  1. Napęd hybrydowy: Wariant Recharge Plug-in Hybrid łączy moc spalinowego silnika wewnętrznego spalania z elektrycznym napędem. To pozwala na jazdę w trybie wyłącznie elektrycznym na krótkich dystansach oraz na korzystanie z mocnego silnika spalinowego na dłuższych trasach. Ta kombinacja umożliwia osiągnięcie wyższej efektywności paliwowej i redukcję emisji CO2.
  2. Ładowanie plug-in: „Plug-in” w nazwie oznacza, że samochód można naładować z zewnętrznego źródła zasilania, np. z domowej gniazdki elektrycznej lub stacji ładowania. Pełne naładowanie baterii umożliwia jazdę w trybie elektrycznym na krótkich dystansach bez emisji spalin.
  3. Efektywność paliwowa i emisja: Dzięki kombinacji napędu spalinowego i elektrycznego, Volvo S60 Recharge Plug-in Hybrid osiąga znacznie niższą emisję CO2 w porównaniu do tradycyjnych pojazdów z wyłącznie spalinowym silnikiem. To pozwala na obniżenie wpływu na środowisko i spełnienie norm emisji.
  4. Osiągi: Dzięki zastosowaniu napędu hybrydowego, wariant Recharge Plug-in Hybrid może oferować dynamiczne osiągi, łącząc moc silnika spalinowego z momentem obrotowym silnika elektrycznego. To pozytywnie wpływa na elastyczność i reakcję podczas jazdy.
  5. Tryby jazdy: Volvo S60 Recharge Plug-in Hybrid zazwyczaj oferuje różne tryby jazdy, w tym tryb Pure (wyłącznie elektryczny), tryb Hybrid (kombinacja spalinowego silnika i silnika elektrycznego), oraz tryb Power (maksymalna moc obu jednostek napędowych).
  6. Innowacje i technologie: Samochód może być wyposażony w różne zaawansowane technologie, takie jak systemy asystujące podczas jazdy, zaawansowane systemy multimedialne oraz łączność z aplikacjami mobilnymi.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Umiejscowienie

Volvo S60 Recharge Plug-in Hybrid (2022) - schematy bezpieczników i przekaźników

1 Komora silnika
2 Pod schowkiem podręcznym
3 Przestrzeń bagażowa

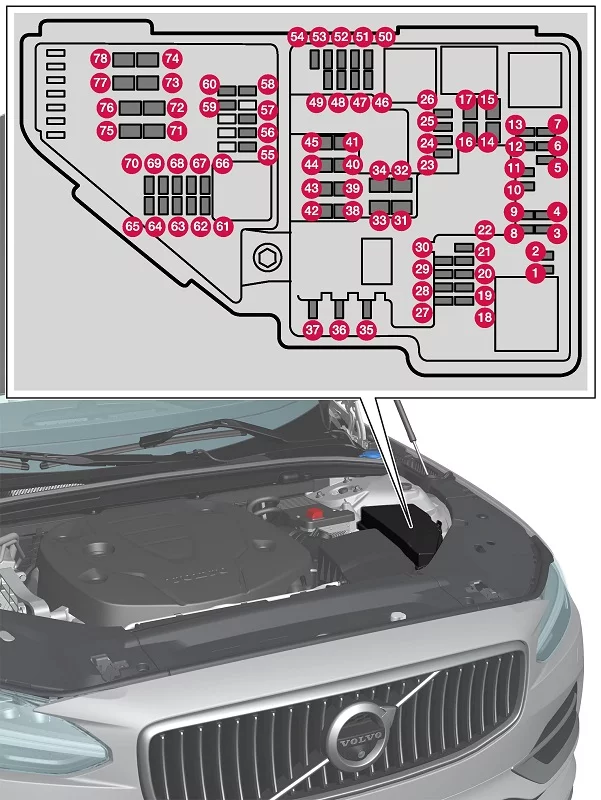

Bezpieczniki w komorze silnika

Volvo S60 Recharge Plug-in Hybrid (2022) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A] Typ
1 Micro
2 Micro
3 Micro
4 Moduł sterujący, siłownik skrzyni biegów 5 Micro
5 Moduł sterujący, podgrzewanie płynu chłodzącego 5 Micro
6 Klimatyzacja 5 Micro
7 Moduł sterujący, akumulator układu hybrydowego

Przetwornica wysokiego napięcia, generator wysokiego napięcia/rozrusznik

5 Micro
8 Micro
9 Micro
10 Moduł sterujący, akumulator układu hybrydowego

Przetwornica wysokiego napięcia, generator wysokiego napięcia/rozrusznik

10 Micro
11 Moduł ładowania 5 Micro
12 Zawór odcinający, chłodzenie akumulatora układu hybrydowego

Pompa płynu chłodzącego, akumulator układu hybrydowego

15 Micro
13 Pompa płynu chłodzącego, układ napędu elektrycznego 15 Micro
14 Wentylator chłodzący, podzespoły układu hybrydowego 25 MCase
15 MCase
16 MCase
17 MCase
18 Moduł obliczeniowy 5 Micro
19 Micro
20 Micro
21 Micro
22 Micro
23 Gniazdo USB, konsola między fotelami, tył 7,5 Micro
24 Gniazdo 12 V, konsola między fotelami, przód 15 Micro
25 Micro
26 Gniazdo elektryczne 12 V w przestrzeni bagażowej 15 Micro
27 Micro
28 Reflektor, lewy 15 Micro
29 Reflektor, prawy 15 Micro
30 Micro
31 Ogrzewanie przedniej szyby, lewa strona Bocznik MCase
32 Ogrzewanie przedniej szyby, lewa strona 40 MCase
33 Spryskiwacze reflektorów 25 MCase
34 Spryskiwacze przedniej szyby 25 MCase
35 Micro
36 Sygnał dźwiękowy (klakson) 20 Micro
37 Syrena alarmu 5 Micro
38 Moduł sterujący, układ hamulcowy (zawory, hamulec postojowy) 30 MCase
39 Wycieraczki szyby przedniej 30 MCase
40 MCase
41 Ogrzewanie przedniej szyby prawa strona 40 MCase
42 Nagrzewnica postojowa 20 MCase
43 MCase
44 MCase
45 Ogrzewanie przedniej szyby, prawa strona Bocznik MCase
46 Zasilane przy włączonym zapłonie: Jednostka sterująca silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny 5 Micro
47 Poziom hałasu na zewnątrz samochodu (określone rynki) 5 Micro
48 Reflektor, prawy 15 Micro
49 Blokada antyalkoholowa 5 Micro
50 Micro
51 Micro
52 Moduł kolizyjny (SRS) 5 Micro
53 Reflektor, lewy 15 Micro
54 Czujnik pedału przyspieszenia 5 Micro
55 Moduł sterujący skrzyni biegów

Moduł sterujący, dźwignia skrzyni biegów

15 Micro
56 Moduł sterujący silnika (ECM) 5 Micro
57 Micro
58 Micro
59 Micro
60 Micro
61 Moduł sterujący silnika (ECM)

Moduł sterujący przepustnicy

Siłownik, przełącznik, sprężarka

20 Micro
62 Grupa podzespołów silnika 1 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika). 10 Micro
63 Grupa podzespołów silnika 2 (podzespoły związane z działaniem silnika, w tym turbosprężarka. Skład zależy od wariantu silnika).

Zawór przełączający, klimatyzacja

7,5 Micro
64 Moduł sterujący, żaluzja spojlera

Moduł sterujący, żaluzja chłodnicy

5 Micro
65 Micro
66 Sonda lambda 15 Micro
67 Elektrozawór pompy oleju silnikowego

Sondy lambda

Elektrozawór sprężarki klimatyzacji

15 Micro
67 Micro
69 Moduł sterujący silnika (ECM) 20 Micro
70 Świece zapłonowe/cewki zapłonowe 15 Micro
71 MCase
72 MCase
73 Moduł sterujący, pompa oleju przekładniowego 30 MCase
74 MCase
75 Siłownik, skrzynia biegów 25 MCase
76 MCase
77 MCase
78 MCase



Bezpieczniki pod schowkiem podręcznym

Volvo S60 Recharge Plug-in Hybrid (2022) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A] Typ
1 Moduł sterujący, akumulator 48 V 10 Micro
2 MCase
3 Micro
4 Czujnik ruchu 5 Micro
5 Micro
6 Wyświetlacz kierowcy 5 Micro
7 Klawiatura, konsola centralna 5 Micro
8 Czujnik nasłonecznienia 5 Micro
9 Micro
10 Moduł Infotainment 15 Micro
11 Moduł elektroniczny kierownicy 5 Micro
12 Moduł sterujący, pokrętło rozruchu i hamulec postojowy 5 Micro
13 Podgrzewana kierownica 15 Micro
14 Micro
15 Micro
16 Micro
17 Micro
18 Moduł sterujący, klimatyzacja 10 Micro
19 Blokada kierownicy 7,5 Micro
20 Gniazdo diagnostyczne OBD-II 10 Micro
21 Wyświetlacz centralny 5 Micro
22 Moduł wentylatora układu klimatyzacji, przedni 40 MCase
23 Koncentrator USB 5 Micro
24 Elementy sterowania oświetlenia

Wyłącznik oświetlenia kabiny

Przyciemnianie, wewnętrzne lusterko wsteczne

Czujniki deszczu i światła

Fotele przednie regulowane elektrycznie

Panele sterowania, drzwi tylne

Moduł wentylatora, klimatyzacja

Klawiatura, konsola między fotelami, przestrzeń na nogi przy tylnych siedzeniach

7,5 Micro
25 Moduł sterujący, funkcje wspomagające kierowcę 5 Micro
26 Konsola sufitowa 20 Micro
27 Wyświetlacz przezierny na szybie przedniej 5 Micro
28 Wyłącznik oświetlenia kabiny 5 Micro
29 Płytka do ładowania bezprzewodowego 5 Micro
30 Wyświetlacz konsoli sufitowej 5 Micro
31 Micro
32 Micro
33 Micro
34 Przetwornica, tylny silnik elektryczny 10 Micro
35 Moduł sterujący, łączność internetowa samochodu

Moduł sterujący, Volvo On Call

5 Micro
36 Micro
37 Urządzenie audio (wzmacniacz) 40 MCase
38 MCase
39 Antena wielozakresowa 5 Micro
40 Moduł sterujący, funkcje komfortowe fotela, przód 5 Micro
41 Blokada antyalkoholowa 5 Micro
42 Micro
43 Moduł sterujący, pompa paliwa 15 Micro
44 Cewka przekaźnika, pompa oleju przekładniowego 5 Micro
45 Moduł sterujący, IntelliSafe 5 Micro
46 Podgrzewanie fotela kierowcy 15 Micro
47 Podgrzewanie przedniego fotela pasażera 15 Micro
48 Pompa płynu chłodzącego 7,5 Micro
49 Micro
50 Regulowany elektrycznie fotel kierowcy 20 Micro
51 Moduł, aktywna amortyzacja 20 Micro
52 Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy 5 Micro
53 Moduł Infotainment 10 Micro
54 MCase
55 Micro
56 Przedni fotel pasażera z elektryczną regulacją 20 Micro
57 Micro
58 Micro
59 Bezpiecznik główny dla bezpieczników 52, 53, 57 i 58 (grupa systemu Infotainment) 15 Micro



Bezpieczniki w przestrzeni bagażowej

Volvo S60 Recharge Plug-in Hybrid (2022) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A] Typ
1 Ogrzewanie szyby tylnej 30 MCase
2 Centralny elektryczny moduł sterujący 40 MCase
3 MCase
4 Silnik blokady oparcia, prawa strona z tyłu 15 MCase
5 MCase
6 Silnik blokady oparcia, lewa strona z tyłu 15 MCase
7 Moduł drzwi, prawy tylny 20 MCase
8 MCase
9 MCase
10 Moduł drzwi, prawy przedni 20 MCase
11 Moduł sterujący haka holowniczego 40 MCase
12 Napinacz pasa bezpieczeństwa, prawa strona 40 MCase
13 Wewnętrzne cewki przekaźników 5 Micro
14 Micro
15 Moduł drzwi, lewy tylny 20 Micro
16 Blokada antyalkoholowa 5 Micro
17 Micro
18 Moduł sterujący haka holowniczego 25 MCase
Moduł akcesoriów 40
19 Moduł drzwi, lewy przedni 20 MCase
20 Napinacz pasa bezpieczeństwa, lewa strona 40 MCase
21 Kamera parkowania 5 Micro
22 Micro
23 Micro
24 Micro
25 Zasilanie przy włączonym zapłonie 10 Micro
26 Micro
27 Micro
28 Ogrzewanie fotela, lewego tylnego 15 Micro
29 Micro
30 Blind Spot Information (BLIS) 5 Micro
31 Micro
32 Napinacz pasa bezpieczeństwa, prawa strona 5 Micro
33 Siłownik, układ wydechowy (silnik benzynowy) 5 Micro
34 Micro
35 Moduł sterujący All Wheel Drive (AWD) 15 Micro
36 Ogrzewanie fotela, prawego tylnego 15 Micro
37 MCase
