W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S60 z lat: 2009.
Volvo S60 to średniej wielkości sedan wprowadzony na rynek w 2000 roku jako następca modelu S70. Wersja, którą wspominasz – Volvo S60 z roku 2009 – była częścią drugiej generacji tego modelu, która była produkowana w latach 2000-2009.
Volvo S60 (2009) charakteryzowało się charakterystycznym skandynawskim designem, który jest znakiem rozpoznawczym marki. Model ten był dostępny w różnych wersjach silnikowych i wyposażeniowych, obejmujących zarówno wersje benzynowe, jak i wysokoprężne.
W kwestii bezpieczeństwa, Volvo zawsze stawiało na innowacyjne rozwiązania, a S60 (2009) nie było wyjątkiem. Samochód był wyposażony w wiele zaawansowanych systemów ochrony, w tym systemy kontroli stabilności, systemy hamowania awaryjnego, poduszki powietrzne i wiele innych funkcji mających na celu minimalizowanie ryzyka wypadków i chronienie pasażerów.
Wnętrze Volvo S60 (2009) było starannie zaprojektowane z akcentem na komfort i ergonomię. Materiały wykończeniowe były wysokiej jakości, a układ sterowania został skonfigurowany w sposób, który ułatwiał obsługę różnych funkcji pojazdu.

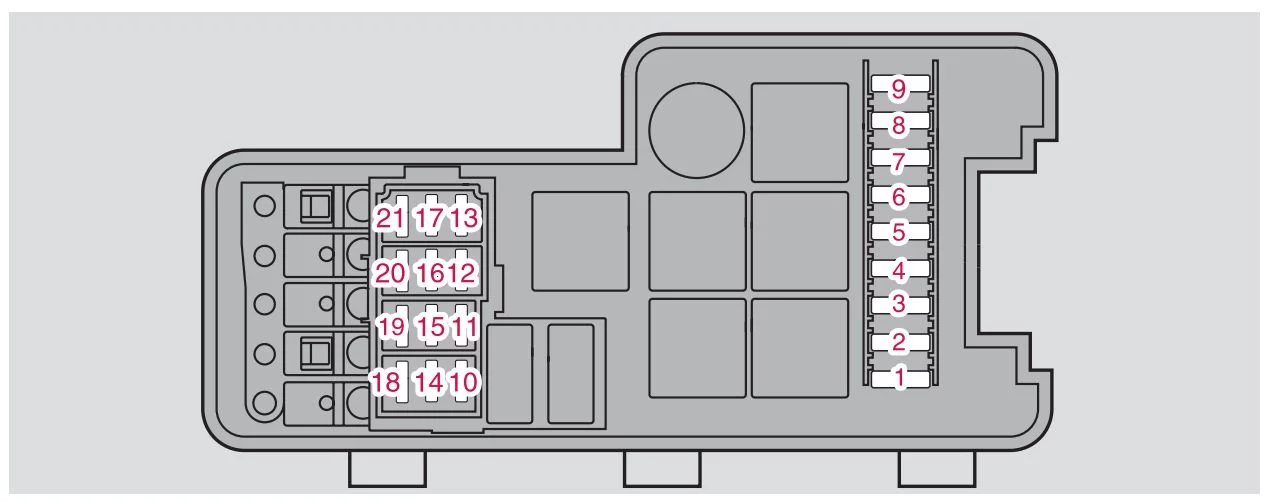

Skrzynka przekaźników/bezpieczników w komorze silnika
| Numer | Opis | Ampery [A] |
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Spryskiwacze reflektorów (niektóre modele) | 35 |
| 4 | — | — |
| 5 | Światła pomocnicze (opcja) | 20 |
| 6 | Przekaźnik silnika rozrusznika | 35 |
| 7 | Wycieraczki | 25 |
| 8 | Pompa paliwowa | 15 |
| 9 | — | — |
| 10 | Cewki zapłonowe, moduł sterujący silnika | 20 |
| 11 | Czujnik pedału przepustnicy, sprężarka klimatyzacji, wentylator e-box | 10 |
| 12 | Moduł sterujący silnika, wtryskiwacze paliwa, czujnik masowego przepływu powietrza | 15 |
| 13 | Moduł sterujący obudowy przepustnicy | 10 |
| 14 | Podgrzewany czujnik tlenu | 20 |
| 15 | Nagrzewnica wentylacyjna skrzyni korbowej, zawory elektromagnetyczne | 10 |
| 16 | Światła mijania po stronie kierowcy | 20 |
| 17 | Światła mijania po stronie pasażera | 20 |
| 18 | — | — |
| 19 | Zasilanie modułu sterującego silnika, przekaźnik silnika | 5 |
| 20 | Światła postojowe | 15 |
| 21 | Pompa próżniowa | 20 |

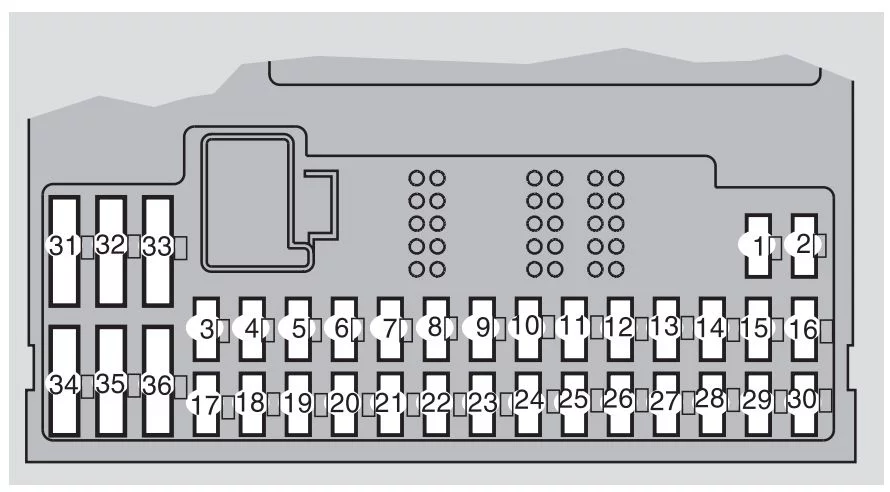

Skrzynka bezpieczników w przedziale pasażerskim za plastikową osłoną
| Numer | Opis | Ampery [A] |
| 1 | Podgrzewany fotel pasażera (opcja) | 15 |
| 2 | Podgrzewany fotel kierowcy (opcja) | 15 |
| 3 | Klakson | 15 |
| 4 | — | — |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
| 8 | Syrena alarmowa (opcja) | 5 |
| 9 | Zasilanie włącznika światła przerwy | 5 |
| 10 | Tablica przyrządów, system klimatyzacji, elektrycznie sterowany fotel kierowcy (opcja) | 10 |
| 11 | Gniazda 12 V – przednie i tylne siedzenia | 15 |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | ABS, DSTC | 5 |
| 16 | Wspomaganie kierownicy, aktywne reflektory BiXenon (opcja) | 10 |
| 17 | Przednie światło przeciwmgielne po stronie kierowcy (opcja) | 7,5 |
| 18 | Przednie światło przeciwmgielne po stronie pasażera (opcja) | 7,5 |
| 19 | — | — |
| 20 | — | — |
| 21 | Moduł sterujący skrzyni biegów, blok biegu wstecznego (M66) | 10 |
| 22 | Światła drogowe po stronie kierowcy | 10 |
| 23 | Światła drogowe po stronie pasażera | 10 |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | — | — |
| 28 | Fotel pasażera elektrycznie (opcja), system audio | 5 |
| 29 | Pompa paliwowa | 7,5 |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | Pompa próżniowa | 20 |
| 34 | Pompa spryskiwacza przedniej szyby | 15 |
| 35 | — | — |
| 36 | — | — |
Skrzynka bezpieczników na krawędzi deski rozdzielczej
| Numer | Opis | Ampery [A] |
| 1 | Fotel kierowcy elektrycznie (opcja) | 25 |
| 2 | Fotel pasażera z napędem elektrycznym (opcja) | 25 |
| 3 | Dmuchawa systemu klimatyzacji | 30 |
| 4 | Moduł sterujący – drzwi pasażera z przodu | 25 |
| 5 | Moduł sterujący – drzwi kierowcy | 25 |
| 6 | Oświetlenie sufitowe, górny elektryczny moduł sterujący | 10 |
| 7 | Szyberdach (opcja) | 15 |
| 8 | Wyłącznik zapłonu, system SRS, moduł sterujący silnika, immobilizer) | 7,5 |
| 9 | Diagnostyka pokładowa, włącznik reflektorów, czujnik kąta kierownicy, moduł sterujący kierownicy | 5 |
| 10 | System nagłośnienia | 20 |
| 11 | Wzmacniacz systemu audio (opcja) | 30 |
| 12 | Wyświetlacz systemu nawigacyjnego (opcja) | 10 |
| 13 – 38 | — | — |

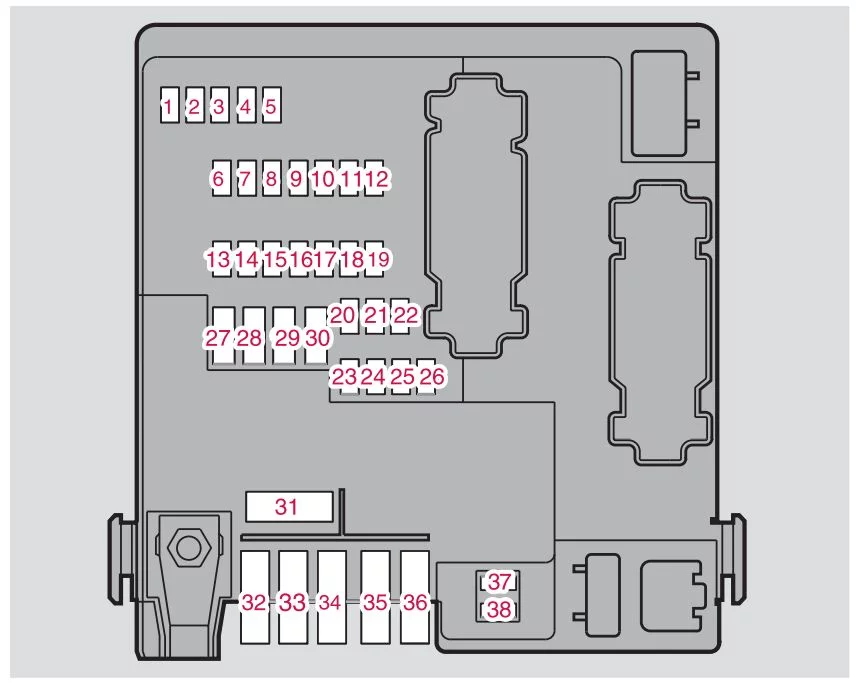

Bezpieczniki w bagażniku
| Numer | Opis | Ampery [A] |
| 1 | Światła zapasowe | 10 |
| 2 | Światła postojowe, światła przeciwmgielne, oświetlenie przestrzeni ładunkowej, oświetlenie tablicy rejestracyjnej, światła hamowania | 20 |
| 3 | Moduł sterowania akcesoriami | 15 |
| 4 | — | — |
| 5 | Tylny moduł elektroniczny | 10 |
| 6 | Zmieniarka CD (opcja), System nawigacji (opcja) | 7,5 |
| 7 | Okablowanie przyczepy (30-przewodowe) – opcja | 15 |
| 8 | Gniazdo 12 V – przestrzeń ładunkowa | 15 |
| 9 | Tylne drzwi boczne pasażera – okno elektryczne, funkcja wyłączania okna elektrycznego | 20 |
| 10 | Tylne drzwi po stronie kierowcy – okno elektryczne, funkcja wyłączania okna elektrycznego | 20 |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| 17 | Akcesoria audio | 5 |
| 18 | — | — |
| 19 | Składane zagłówki | 15 |
| 20 | Okablowanie przyczepy (15-zasilające) – opcja | 20 |
| 21 | — | — |
| 22 | — | — |
| 23 | Napęd na wszystkie koła | 7,5 |
| 24 | System podwozia Four-C (opcja) | 15 |
| 25 | — | — |
| 26 | Asystent parkowania (opcja) | 5 |
| 27 | Główny bezpiecznik: okablowanie przyczepy, FourC, wspomaganie parkowania, napęd na wszystkie koła | 30 |
| 28 | Centralny zamek | 15 |
| 29 | Oświetlenie po stronie kierowcy: światła postojowe, kierunkowskaz (opcja) | 25 |
| 30 | Oświetlenie po stronie pasażera przyczepy: pozycyjne, stop, przeciwmgielne, kierunkowskazy (opcja) | 25 |
| 31 | Główny bezpiecznik: bezpieczniki 37 i 38 | 40 |
| 32 | — | — |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | — | — |
| 37 | Podgrzewana tylna szyba | 20 |
| 38 | Podgrzewana tylna szyba | 20 |
