W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Sharan 7N z lat: 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022. Volkswagen Sharan 7N to minivan, który jest produkowany od 2015 do 2022 roku. Pojazd jest kolejną generacją modelu, który zadebiutował w 1995 roku. Sharan 7N oferuje przestronne wnętrze z trzema […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Sharan 7N z lat: 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Volkswagen Sharan 7N to minivan, który jest produkowany od 2015 do 2022 roku. Pojazd jest kolejną generacją modelu, który zadebiutował w 1995 roku. Sharan 7N oferuje przestronne wnętrze z trzema rzędami siedzeń, dzięki czemu może pomieścić do 7 pasażerów. Jest to idealny samochód dla rodzin lub osób, które potrzebują dużo miejsca i komfortu.
Volkswagen Sharan 7N został zaprojektowany w oparciu o platformę MQB i oferowany był z szeroką gamą silników benzynowych i wysokoprężnych. Dostępne były trzy wersje silników benzynowych o pojemności 1,4 l, 1,8 l i 2,0 l oraz trzy wersje silników wysokoprężnych o pojemności 2,0 l. Moc silników wahała się od 115 KM do 220 KM. Wszystkie silniki były oferowane z manualną lub automatyczną skrzynią biegów.
Volkswagen Sharan 7N został wyposażony w wiele systemów bezpieczeństwa, w tym systemy ABS, ESP, system monitorowania martwego pola oraz system rozpoznawania zmęczenia kierowcy. Pojazd oferuje również system multimedialny z nawigacją i łącznością Bluetooth.
Wnętrze pojazdu jest bardzo przestronne i wygodne, z dużą ilością miejsca dla pasażerów na każdym z trzech rzędów siedzeń. Z tyłu znajduje się bardzo pojemny bagażnik, który ma pojemność około 300 litrów. Po złożeniu trzeciego rzędu siedzeń pojemność bagażnika wzrasta do 700 litrów.
W wersjach wyposażenia Volkswagen Sharan 7N oferuje m.in. systemy audio marki Dynaudio, klimatyzację z trzema strefami, ogrzewanie postojowe oraz elektrycznie sterowane drzwi boczne.
Podsumowując, Volkswagen Sharan 7N to bardzo przestronny i wygodny minivan, który oferuje wiele udogodnień i systemów bezpieczeństwa. Jest to idealny samochód dla rodzin lub osób, które potrzebują dużo miejsca i komfortu w czasie jazdy.

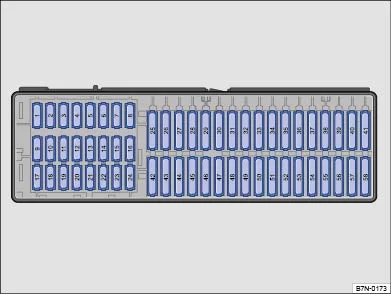

Skrzynka bezpieczników w desce rozdzielczej
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | nie przypisano |
| 2 | 7,5A | Połączenie USB 1 |
| 3 | 7,5A | Lewy element grzewczy strumienia spryskiwacza
Prawy element grzewczy strumienia spryskiwacza |
| 4 | 10 A | Przetwornica DC/AC z gniazdem, 12V-230V Stabilizator napięcia Przekaźnik rozrusznika 1 |
| 5 | 10 A | Elektronicznie sterowana jednostka sterująca tłumieniem |
| 6 | 10 A | Jednostka sterująca monitora martwego pola 1
Jednostka sterująca monitora martwego pola 2 |
| 7 | – | nie przypisano |
| 8 | – | nie przypisano |
| 9 | 7,5A | Lampka ostrzegawcza wyłączonej poduszki powietrznej na module sterującym poduszki powietrznej po stronie pasażera |
| 10 | 5A | Taksometr
Taksometr lustrzany |
| 11 | 10 A | Jednostka sterująca napędu na wszystkie koła |
| 12 | 10 A | Lewa żarówka wyładowcza (ksenonowa). |
| 13 | 5A | Panel obsługowy przed konsolą środkową Przycisk elektromechanicznego hamulca postojowego Czujnik poziomu i temperatury oleju Czujnik wysokiego ciśnienia Sterownik układu wspomagania parkowania Przednia kamera do systemów wspomagania kierowcy Automatyczne nieoślepiające lusterko wewnętrzne |
| 14 | 7,5A | Włącznik świateł
Sterownik czujnika przyczepy Sterownik ABS Sterownik wspomagania układu kierowniczego Sterownik silnika Czujnik poziomu i temperatury oleju |
| 15 | 10 A | Przekaźnik pracy nagrzewnicy postojowej Złącze diagnostyczne Reflektor przedni lewy (nie ksenonowy) Reflektor przedni prawy (nie ksenonowy) Sterownik doświetlania zakrętów i regulacji zasięgu reflektorów Włącznik i regulator podświetlenia przyrządów Przepływomierz powietrza |
| 16 | 10 A | Prawa żarówka wyładowcza (ksenonowa). |
| 17 | 5A | Jednostka sterująca modułu połączeń alarmowych i jednostka komunikacyjna |
| 18 | – | nie przypisano |
| 19 | – | nie przypisano |
| 20 | 5A | Jednostka sterująca ABS |
| 21 | 5A | Zawór wyłączający drugiego wymiennika ciepła Przycisk elektromechanicznego hamulca postojowego Dźwignia zmiany biegów |
| 22 | 7,5A | Czujnik deszczu i światła Złącze diagnostyczne Jednostka sterująca systemu kamery cofania Włącznik świateł |
| 23 | 7,5A | Dźwignia zmiany biegów Przycisk elektromechanicznego hamulca postojowego Sterownik Climatronic Sterownik układu klimatyzacji Nadajnik regulacji dmuchawy tylnej |
| 24 | 7,5A | Jednostka sterująca autoryzacją wjazdu i startu |
| 25 | 7,5A | Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów Dźwignia zmiany biegów |
| 26 | 5A | Czujnik jakości powietrza |
| 27 | – | nie przypisano |
| 28 | 10 A | Silnik wycieraczki TYLNEJ szyby |
| 29 | 20A/30A | Zapalniczka Gniazdo 12VGniazdo 12V 2 Gniazdo 12V 3 |
| 30 | 30A | Gniazdo zapalniczki 12V 2 Przekaźnik dmuchawy |
| 31 | – | nie przypisano |
| 32 | – | nie przypisano |
| 33 | – | nie przypisano |
| 34 | – | nie przypisano |
| 35 | – | nie przypisano |
| 36 | 5A/20A | Dwukierunkowy wzmacniacz sygnału do telefonii komórkowej/transmisji danych Schowek z interfejsem do telefonu komórkowego Jednostka sterująca 1 dla elektroniki informacyjnej |
| 37 | 25A | Sterownik regulacji przesuwanego szyberdachu |
| 38 | 30A | Sterownik rolety szyberdachu |
| 39 | 7,5A | Jednostka sterująca elektroniką kolumny kierownicy |
| 40 | 5A | Dwukierunkowy wzmacniacz sygnału do telefonii komórkowej/transmisji danych Schowek z interfejsem do telefonu komórkowego |
| 41 | 5A | Wstawka na deskę rozdzielczą |
| 42 | 15A | Elektronicznie sterowana jednostka sterująca tłumieniem |
| 43 | 30A | Przełącznik regulacji podparcia lędźwiowego fotela kierowcy
Przełącznik regulacji podparcia lędźwiowego przedniego fotela pasażera |
| 44 | 25A/30A | Przekaźnik dmuchawy świeżego powietrza
Przekaźnik podgrzewanej tylnej szyby |
| 45 | 30A | Sterownik przednich drzwi pasażera
Sterownik tylnych prawych drzwi przesuwnych |
| 46 | 30A | Sterownik drzwi kierowcy
Sterownik tylnych lewych drzwi przesuwnych |
| 47 | 10 A | Przełącznik oświetlenia wnętrza (taksówka) Przełącznik znaku taksówki Aktywny przycisk alarmu taksówki |
| 48 | 15A | Sygnał dźwiękowy Czujnik monitorowania wnętrza Pokładowa jednostka sterująca zasilaniem # Zacisk 30, Zasilanie alarmu antywłamaniowego |
| 49 | 7,5A | Przekaźnik układu dozowania środka redukującego Jednostka zasilająca układu dozowania środka redukującego |
| 50 | 30A | Pokładowa jednostka sterująca zasilaniem (T52b/1) # Zacisk 30, zasilanie centralnego zamka |
| 51 | 30A | Sterownik podgrzewanych przednich siedzeń |
| 52 | 30A | Dmuchawa świeżego powietrza z tyłu |
| 53 | 30A | Przetwornica DC/AC z gniazdem, 12V-230V |
| 54 | 10 A | Jednostka sterująca elektronicznej blokady kolumny kierownicy |
| 55 | 20A | Jednostka sterująca napędu na wszystkie koła |
| 56 | 30A | Jednostka sterująca układu dozowania środka redukującego |
| 57 | – | nie przypisano |
| 58 | 30A | Stabilizator napięcia |

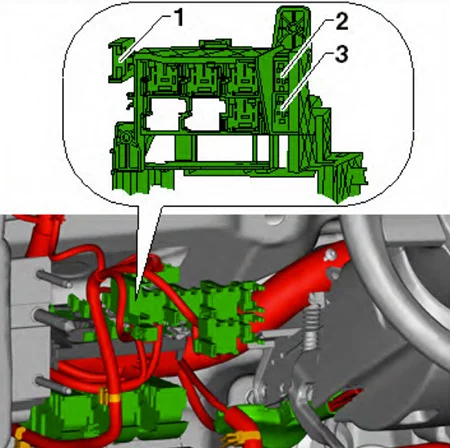

Pojedyncze bezpieczniki
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 40A | Sterownik prawych drzwi przesuwnych |
| 2 | 20A/30A | Panel obsługi regulacji fotela kierowcy
Panel sterowania regulacją fotela kierowcy Przełącznik regulacji podparcia lędźwiowego fotela kierowcy |
| 3 | 20A/30A | Panel obsługi regulacji przedniego fotela pasażera
Przełącznik regulacji oparcia przedniego fotela pasażera Przełącznik regulacji podparcia lędźwiowego przedniego fotela pasażera |

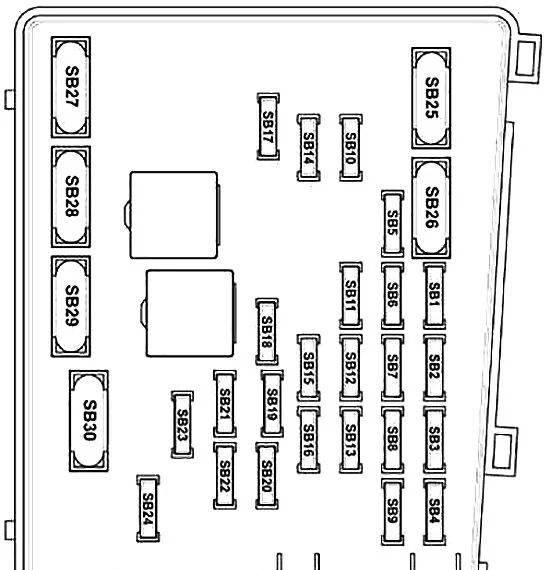

Skrzynka bezpieczników komory silnika (-SB-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 30A/20A | Stabilizator napięcia Jednostka sterująca 1 dla elektroniki informacyjnej Jednostka wyświetlacza przedniego wyświetlacza informacyjnego i jednostki sterującej jednostki sterującej |
| F2 | 30A | Pokładowa jednostka sterująca zasilaniem (T52b/42) # Zacisk 30 zasilania |
| F3 | 30A/20A | Jednostka sterująca ABS
Jednostka sterująca silnika wycieraczek Pompa układu spryskiwaczy reflektorów |
| F4 | 30A | Pokładowa jednostka sterująca zasilaniem (T52a/1) # zacisk 30, zasilanie lewego światła |
| F5 | 5A | Pokładowa jednostka sterująca zasilaniem (T52a/24) # zacisk 30, odniesienie Jednostka sterująca monitora akumulatora |
| F6 | 30A | Pokładowa jednostka sterująca zasilaniem (T52c/42) # zacisk 30, zasilanie prawego światła |
| F7 | 25A | Dwutonowy przekaźnik klaksonu
Przekaźnik podgrzewanej szyby przedniej |
| F8 | 30A | Cyfrowy wzmacniacz pakietu dźwiękowego |
| F9 | – | nie przypisano |
| F10 | 30A | Jednostka sterująca silnika/silnika |
| F11 | 5A | Interfejs diagnostyczny magistrali danych |
| F12 | 15A | Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów |
| F13 | 5A | Jednostka sterująca silnika Główny przekaźnik Bezpieczniki na uchwycie bezpiecznika B: 10, 14, 16, 18, 20, 23, 24 |
| F14 | 15A/30A | Cewki zapłonowe 1-4 ze stopniem wyjściowym Zawór odcinający chłodziwo Zawór chłodziwa skrzyni biegów |
| F15 | – | nie przypisano |
| F 16 | 30A/15A | Sonda lambda 1 za katalizatorem Sonda lambda 1 przed katalizatorem Zawór elektromagnetyczny filtra z węglem aktywnym 1 Zawór regulacji wałka rozrządu 1Zawór regulacji ciśnienia paliwaZawór dozowania paliwa Zawór regulacji wałka rozrządu zaworów wylotowych 1 Pompa podciśnieniowa hamulców |
| F17 | 15A | Cewki zapłonowe 1-4 ze stopniem wyjściowym |
| F18 | 30A | Sterownik pompy paliwowej
Pompa podciśnieniowa hamulców |
| F19 | 40A | Jednostka sterująca silnika wycieraczek
Jednostka sterująca ABS |
| F20 | 5A | Włącznik świateł hamowania
Czujnik położenia sprzęgła |
| F21 | 20A | Jednostka sterująca nagrzewnicą pomocniczą |
| F22 | 20A/30A | Przekaźnik układu spryskiwaczy reflektorów
Pompa układu spryskiwaczy reflektorów |
| F23 | 15A/10A | Włącznik świateł hamowania
Przepływomierz powietrza Pompa obiegowa płynu chłodzącego Element grzejny odpowietrznika skrzyni korbowej Zawór klapy kolektora dolotowego Zawór płynu chłodzącego głowicę cylindrów |
| F24 | 10A/20A | Przekaźnik zasilania prądem podzespołów silnika Bezpieczniki na uchwycie bezpiecznika B: 17, 28 Sonda lambda 1 przed katalizatorem Sterownik wentylatora chłodnicy Przekaźnik wysokiej mocy |
| F25 | 40A | Jednostka sterująca ABS |
| F26 | 40A | Jednostka sterująca dmuchawy świeżego powietrza Przekaźnik niskiej mocy cieplnej |
| F27 | 50A | Zacisk 15 przekaźnik zasilania napięciem 2 |
| F28 | 50A | Automatyczna jednostka kontrolująca okres świecenia |
| F29 | 40A | Bezpieczniki na uchwycie bezpiecznika C: 17, 36, 37, 38, 39, 40, 41, 58 |
| F30 | 50A | Zacisk 75 przekaźnik zasilania napięciem 1 |

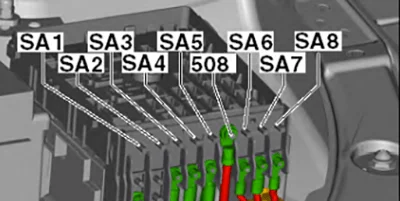

Bezpieczniki dużej mocy (-SA-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SA1 | 400A | Alternator |
| SA2 | 80A | Jednostka sterująca wspomaganiem kierownicy |
| SA3 | 80A | Jednostka sterująca wentylatora chłodnicy |
| SA4 | 80A | Uchwyt bezpiecznika D |
| SA5 | 100A | Uchwyt bezpiecznika C 20-pinowa zworka |
| 508 | Złącze okablowania zacisku 30 | |
| SA6 | 50A | Uciekający przekaźnik szyby przedniej |
| SA7 | 70A | Przekaźnik wysokiej mocy cieplnej |
| SA8 | 60A | Bezpiecznik termiczny 2 (tylne prawe drzwi przesuwne) Bezpiecznik termiczny regulacji fotela kierowcy 1Bezpiecznik termiczny regulacji fotela pasażera z przodu 1 |
Skrzynka bezpieczników przedziału bagażowego (-SD-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 40A | Sterownik lewych drzwi przesuwnych |
| 2 | 30A | Jednostka sterująca tylnej pokrywy |
| 3 | 30A | Jednostka sterująca detektora przyczepy |
| 4 | 30A | Jednostka sterująca detektora przyczepy |
| 5 | 25A | Przekaźnik zasilania przyczepy |
| 6 | 30A | Jednostka sterująca detektora przyczepy |
