W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena ID. Buzz z lat: 2022, 2023.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników w przedziale pasażerskim

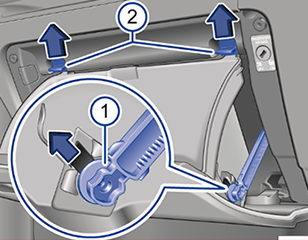

Pojazdy z kierownicą po lewej stronie:

  1. Otwórz schowek i opróżnij go w razie potrzeby.
  2. Pociągnij ogranicznik do góry i na zewnątrz (1).
  3. Popchnij zaczepy do góry w kierunku strzałki, jednocześnie otwierając schowek szerzej (2).

Volkswagen ID. Buzz (2022-2023) - schematy bezpieczników i przekaźników

Pojazdy z kierownicą po prawej stronie:

Otwórz osłonę po prawej stronie kolumny kierownicy i opuść ją.

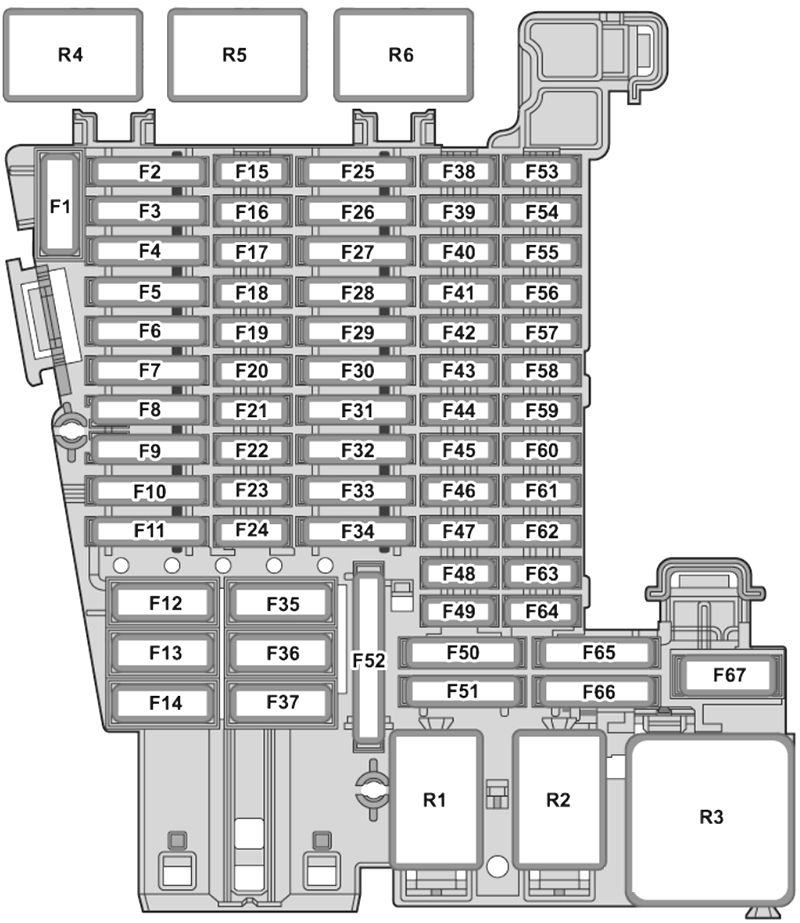

-SC-

Numer Ampery [A] Opis
SC1 60A Serwo hamulca
SC2 15A Jednostka sterująca poduszką powietrzną
SC3 25A Pokładowa jednostka sterująca zasilaniem
SC4 30A Silnik wycieraczki przedniej lewej szyby
SC5 30A Silnik wycieraczki przedniej prawej szyby
SC6 25A Pokładowa jednostka sterująca zasilaniem
SC7 30A Sterownik ogrzewania i klimatyzacji
SC8 20A Gniazdo 12V (wersja Cargo)
Gniazdo 12V 4 (wersja Cargo)
SC9 30A Jednostka sterująca drzwiami kierowcy (LHD)
Jednostka sterująca drzwiami pasażera z przodu (RHD)
SC10 25A Lewy przedni reflektor
SC11 25A Prawy przedni reflektor
SC12 40A Przekaźnik podgrzewanej szyby przedniej
Ogrzewana szyba
przednia Lewy obwód ogrzewania
SC13 40A Pokładowa jednostka sterująca zasilaniem
SC14 50A Jednostka sterująca ABS
SC15
SC16
SC17 20A Zapalniczka, gniazdka
SC18 10 A Klakson alarmowy
SC19 5A Jednostka sterująca modułu wzywania pomocy i jednostka komunikacyjna
Jednostka sterująca z jednostką wyświetlającą systemu informacji kierowcy
Jednostka ładująca 1 do urządzeń mobilnych
Wzmacniacz antenowy do telefonu komórkowego
SC20 7,5A Moduł przełącznika środkowego w tablicy rozdzielczej
Jednostka sterująca podnośnikiem szyby w drzwiach kierowcy
Jednostka sterująca oświetleniem

Czujnik wilgotności układu klimatyzacji
Czujnik deszczu i światła
Czujnik alarmu antywłamaniowego
Dynamiczna listwa świetlna 3 do informacji w tablicy rozdzielczej
Złącze diagnostyczne
Moduł przedniego dachu

SC21 7,5A Jednostka kontroli dostępu do Internetu
SC22 10 A Jednostka sterująca silnika/silnika
SC23 7,5A Adaptacyjny tempomat
SC24 7,5 A/10 A Złącze USB 1 (PR №U9C)
Złącze USB 1 (PR №U9E/U9G/A8B/A8C/A9Q)
Gniazdo ładowania USB 3 (PR №U9E/U9G/A8B/A8C/A9Q)
SC25 30A Przedni lewy pas bezpieczeństwa (LHD)
Przedni prawy pas bezpieczeństwa (RHD)
SC26 30A Pokładowa jednostka sterująca zasilaniem
SC27 30A Przedni prawy pas bezpieczeństwa (LHD)
Przedni lewy pas bezpieczeństwa (RHD)
SC28
SC29 30A Jednostka sterująca dmuchawy świeżego powietrza
SC30 30A Jednostka sterująca 1 dla elektroniki informacyjnej
SC31 30A Jednostka sterująca ABS
SC32 30A Jednostka sterująca przednich drzwi pasażera (LHD)
Jednostka sterująca drzwi kierowcy (RHD)
SC33
SC34 15A Sterownik ogrzewania i klimatyzacji
SC35 40A Przekaźnik podgrzewanej szyby przedniej 2
Ogrzewana szyba
przednia Prawy obwód ogrzewania
SC36 40A Przetwornica DC/AC z gniazdem, 12V – 230V
SC37 50A Wentylator chłodnicy
Punkt podłączenia do instalacji elektrycznej niskiego napięcia, zacisk dodatni
SC38 7,5A Jednostka sterująca lewego przedniego fotela masującego
Jednostka sterująca prawego przedniego fotela masującego
SC39 15A Sterownik elektroniki kolumny
kierownicy Podgrzewana kierownica
SC40 7,5A Alarm antywłamaniowy
Jednostka sterująca elektronicznej blokady kolumny kierownicy
Centralka autoryzacji wjazdu i startu
Jednostka sterująca 2 ochrony przed włamaniem
Jednostka sterująca 3 ochrony przed włamaniem
SC41 7,5A Interfejs diagnostyczny magistrali danych
SC42 15A Przekaźnik klaksonu
Lewy klakson
SC43 7,5A Jednostka sterująca ABS
Główny przekaźnik
SC44 7,5A Kamera przednia do systemów wspomagania kierowcy
SC45 7,5A Jednostka sterująca elektroniką kolumny kierownicy
SC46 7,5A Wyświetlacz przedniego wyświetlacza informacyjnego i jednostki sterującej jednostki sterującej
SC47 10 A Moduł generatora dźwięku silnika 1
SC48
SC49 10 A Jednostka sterująca silnika/silnika
SC50 7,5A Wentylator chłodnicy
SC51 10 A Element grzejny PTC 3
Pompa płynu chłodzącego do akumulatora wysokonapięciowego
SC52 15A Silnik sterujący rolety grzejnikowej
Pompa płynu chłodzącego do obiegu niskotemperaturowego
SC53
SC54
SC55
SC56
SC57
SC58
SC59 7,5A Automatyczne, nieoślepiające lusterko wewnętrzne
SC60 7,5A Połączenie diagnostyczne
SC61 7,5A Elektronika zasilająca i sterująca do napędu elektrycznego
SC62 10 A Gniazdo ładowania USB 1
Gniazdo ładowania USB 2. rzędu siedzeń, lewe
Gniazdo ładowania USB 2. rzędu siedzeń, prawe
Gniazdo ładowania USB 3. rzędu siedzeń, lewe
Gniazdo ładowania USB 3. rzędu siedzeń, prawe
Gniazdo ładowania USB w podsufitce
Gniazdo ładowania USB 3
SC63
SC64
SC65
SC66 15A Silnik wycieraczki tylnej szyby
Ogrzewanie tylnych siedzeń
SC67
R1 Główny przekaźnik
R2 Zacisk 15 przekaźnik zasilania napięciem
R3
R4 Przekaźnik podgrzewanej szyby przedniej
R5 Przekaźnik podgrzewanej szyby przedniej 2
R6 Przekaźnik klaksonu

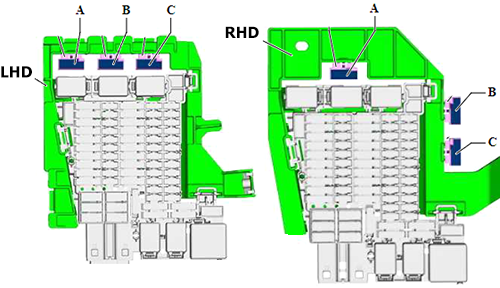

Pojedyncze bezpieczniki

Numer Ampery [A] Opis
A
B 20A Regulacja przedniego fotela pasażera z jednostką sterującą z pamięcią (-ST1-)
C 20A Sterownik regulacji siedzenia i kolumny kierownicy z pamięcią (-ST2-)

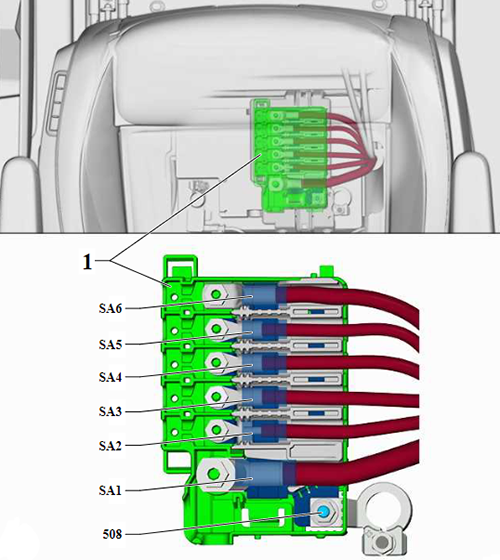

Bezpieczniki główne (-SA-)

Numer Ampery [A] Opis
508 Akumulator
SA1 350A Przetwornica napięcia
SA2 100A Jednostka sterująca monitora akumulatora
Jednostka sterująca wspomaganiem układu kierowniczego
SA3 100A Uchwyt bezpiecznika D
Uchwyt bezpiecznika E
Gniazdo bezpiecznika 4 -ST4-
Gniazdo bezpiecznika 6 -ST6-
SA4
SA5 125A Uchwyt bezpiecznika C
SA6 125A Uchwyt bezpiecznika C

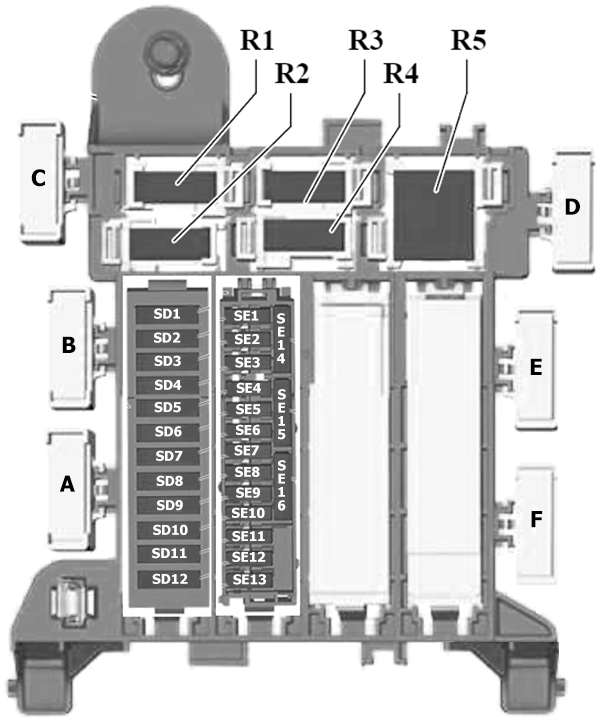

Skrzynka bezpieczników przedziału ładunkowego

Sięgnąć w otwór klapy serwisowej i wyciągnąć klapę serwisową z zaczepów. Podnieś klapkę konserwacyjną.

-SD-, -SE-

Numer Ampery [A] Opis
SD1 30A Jednostka sterująca detektora przyczepy
SD2 7,5A Lewy zespół świateł tylnych
Środkowy zespół świateł tylnych
Lewa żarówka hamulca 2
SD3 20A Jednostka sterująca detektora przyczepy
SD4
SD5
SD6 30A Przekaźnik podgrzewanej tylnej szyby
Tylna szyba
Filtr częstotliwości modulacji częstotliwości (FM) w przewodzie dodatnim
SD7 20A Jednostka sterująca detektora przyczepy
SD8 30A Jednostka sterująca detektora przyczepy
SD9 20A gniazdo 12V 3
SD10
SD11 15A Akumulator wysokonapięciowy 1
Jednostka sterująca regulacją akumulatora
Złącze serwisowe układu wysokiego napięcia
SD12
SE1 7,5A Moduł nadawczy i odbiorczy monitora wnętrza 2
Czujnik temperatury wnętrza pojazdu
Przekaźnik podgrzewanej tylnej szyby
Centralka sterująca otwieraniem tylnej klapy

Centralka sterująca 4 zabezpieczenia przed włamaniem

Jednostka sterująca 5 zabezpieczenia przed włamaniem

SE2 7,5A Zespół prawych świateł tylnych
Zespół tylnych świateł środkowych
Żarówka prawego światła hamowania 2
SE3 15A Przekaźnik lewych drzwi przesuwnych
Zespół zamka tylnych lewych drzwi przesuwnych
SE4
SE5 7,5A Jednostka sterująca kamery widoku z góry
Kamera cofania
SE6
SE7 15A Przekaźnik prawych drzwi przesuwnych
Zespół zamka tylnych prawych drzwi przesuwnych
SE8 7,5A Przekaźnik układu klimatyzacji
Czujnik jakości powietrza
Sprężarka klimatyzacji
SE9 10 A Gniazdo ładowania USB dla drugiego rzędu siedzeń, lewe
Gniazdo ładowania USB dla drugiego rzędu siedzeń, prawe
SE10 10 A Gniazdo ładowania USB dla rzędu siedzeń 3, lewe
Gniazdo ładowania USB dla rzędu siedzeń 3, prawe
SE11 15A Przetwornica napięcia
Jednostka ładująca 1 do akumulatora wysokonapięciowego
Elektronika zasilająca i sterująca do napędu elektrycznego
SE12 7,5A Sterownik wspomagania parkowania Sterownik
wspomagania zmiany pasa ruchu Sterownik
wspomagania zmiany pasa ruchu 2
SE13
SE14
SE15
SE16 30A Jednostka sterująca tylnej pokrywy
A (ST6) 40A ID.BUZZ CARGO:
Sterownik tylnych drzwi po stronie kierowcy (LHD)
Sterownik tylnych drzwi po stronie pasażera (RHD)
B (ST4) 40A ID.BUZZ CARGO:
Sterownik drzwi tylnych po stronie pasażera (LHD)
Sterownik drzwi tylnych po stronie kierowcy (RHD)
C
D
E (ST4) 40A ID.BUZZ: Sterownik tylnych drzwi po stronie pasażera (LHD)
Sterownik tylnych drzwi po stronie kierowcy (RHD)
F (ST6) 40A ID.BUZZ: Sterownik tylnych drzwi po stronie kierowcy (LHD)
Sterownik tylnych drzwi po stronie pasażera (RHD)
G
R1 Przekaźnik układu klimatyzacji
R2
R3 Przekaźnik lewych drzwi przesuwnych
R4 Przekaźnik prawych drzwi przesuwnych
R5 Podgrzewany przekaźnik tylnej szyby
