W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Sharan 7N z lat: 2010, 2011, 2012, 2013, 2014.
Volkswagen Sharan 7N to samochód osobowy typu van, który został wprowadzony na rynek w 2010 roku jako następca modelu Sharan 7M. Został wyprodukowany przez niemiecką firmę Volkswagen AG we współpracy z Fordem, a jego bliźniaczym modelem jest Ford Galaxy. Volkswagen Sharan 7N był sprzedawany w Europie, a także w niektórych krajach Azji i Ameryki Południowej.
Volkswagen Sharan 7N to duży van, który może pomieścić do siedmiu pasażerów. Ma on długość około 4,85 metra, szerokość około 1,9 metra i wysokość około 1,72 metra. Samochód był oferowany z różnymi silnikami benzynowymi i diesla, o pojemności od 1,4 do 2,0 litrów. Najmocniejszy silnik benzynowy miał moc 200 KM, a najmocniejszy diesel 177 KM. Do wyboru była także skrzynia biegów manualna lub automatyczna.
W standardowym wyposażeniu Volkswagen Sharan 7N znajdowało się m.in. klimatyzacja, system audio z radio CD, elektryczne sterowanie szyb i lusterek, a także system kontroli trakcji i stabilizacji ESP. W zależności od wersji wyposażenia dostępne były także dodatkowe funkcje, takie jak skórzana tapicerka, klimatyzacja dwustrefowa, system nawigacji GPS, składane fotele tylne i wiele innych.
Volkswagen Sharan 7N został dobrze przyjęty przez klientów, którzy docenili jego przestronność, komfort i niezawodność. Samochód ten był często wykorzystywany jako rodzinny van, ale również jako pojazd służbowy.

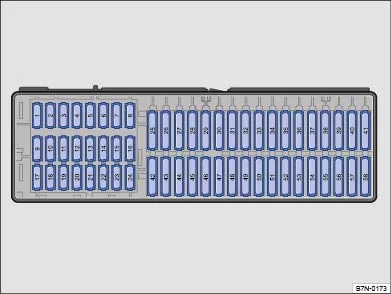

Skrzynka bezpieczników w przedziale pasażerskim (-SC-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | nie przypisano |
| 2 | – | nie przypisano |
| 3 | – | nie przypisano |
| 4 | 10 A | Przetwornica DC/AC z gniazdem, 12V-230V Stabilizator napięcia Przekaźnik rozrusznika 1 |
| 5 | 10 A | Elektronicznie sterowana jednostka sterująca tłumieniem |
| 6 | – | nie przypisano |
| 7 | – | nie przypisano |
| 8 | – | nie przypisano |
| 9 | 7,5A | Lampka ostrzegawcza wyłączonej poduszki powietrznej na module sterującym poduszki powietrznej po stronie pasażera |
| 10 | 5A | Taksometr
Taksometr lustrzany |
| 11 | 10 A | Jednostka sterująca napędu na wszystkie koła |
| 12 | 10 A | Lewa żarówka wyładowcza (ksenonowa). |
| 13 | 5A | Przycisk elektromechanicznego hamulca postojowego
Czujnik poziomu i temperatury oleju Czujnik wysokiego ciśnienia Sterownik układu wspomagania parkowania |
| 14 | 7,5A | Włącznik świateł
Sterownik czujnika przyczepy Sterownik ABS Sterownik wspomagania układu kierowniczego Sterownik silnika |
| 15 | 10 A | Przekaźnik pracy nagrzewnicy postojowej Złącze diagnostyczne Reflektor przedni lewy (nie ksenonowy) Reflektor przedni prawy (nie ksenonowy) Sterownik doświetlania zakrętów i regulacji zasięgu reflektorów Włącznik i regulator podświetlenia przyrządów Przepływomierz powietrza |
| 16 | 10 A | Prawa żarówka wyładowcza (ksenonowa). |
| 17 | 5A | Jednostka sterująca elektroniką obsługującą telefon komórkowy
Jednostka sterująca modułu wywołania alarmowego i jednostka komunikacyjna |
| 18 | 7,5A | Pilot do alarmu taksówkowego, jednostka sterująca
Jednostka sterująca transmisją danych |
| 19 | – | nie przypisano |
| 20 | 5A | Jednostka sterująca ABS |
| 21 | 5A | Zawór odcinający drugiego wymiennika ciepła |
| 22 | 7,5A | Czujnik deszczu i światła Złącze diagnostyczne Jednostka sterująca systemu kamery cofania Włącznik świateł |
| 23 | 7,5A | Sterownik czujników dźwigni zmiany biegów Przycisk elektromechanicznego hamulca postojowego Sterownik Climatronic Sterownik układu klimatyzacji Nadajnik regulacji dmuchawy tylnej |
| 24 | 7,5A | Jednostka sterująca autoryzacją wjazdu i startu |
| 25 | 7,5A | Jednostka mechatroniczna dwusprzęgłowej skrzyni biegów Jednostka sterująca czujnikami dźwigni zmiany biegów |
| 26 | 5A | Czujnik jakości powietrza |
| 27 | – | nie przypisano |
| 28 | 10 A | Silnik wycieraczki TYLNEJ szyby |
| 29 | 30A | Gniazdo 12V
Gniazdo 12V 3 |
| 30 | 30A | Gniazdo zapalniczki samochodowej 12 V 2 Pokładowa jednostka sterująca zasilaniem # Zacisk 75 komunikat zwrotny diagnozy |
| 31 | – | nie przypisano |
| 32 | – | nie przypisano |
| 33 | – | nie przypisano |
| 34 | – | nie przypisano |
| 35 | – | nie przypisano |
| 36 | 30A | Jednostka sterująca elektromechanicznego hamulca postojowego |
| 37 | 10A/25A | Radiotelefon Sterownik regulacji przesuwanego szyberdachu |
| 38 | 10A/30A | Taksometr
Taksometr lustrzany Przycisk aktywnego alarmu taksówki |
| 39 | 7,5A | Jednostka sterująca elektroniką kolumny kierownicy |
| 40 | 5A | Jednostka sterująca systemem multimedialnym |
| 41 | 5A | Wstawka na deskę rozdzielczą |
| 42 | 15A | Elektronicznie sterowana jednostka sterująca tłumieniem |
| 43 | 30A | Przełącznik regulacji podparcia lędźwiowego fotela kierowcy
Przełącznik regulacji podparcia lędźwiowego przedniego fotela pasażera |
| 44 | 25A | Przekaźnik dmuchawy świeżego powietrza
Przekaźnik podgrzewanej tylnej szyby |
| 45 | 30A | Sterownik przednich drzwi pasażera
Sterownik tylnych prawych drzwi przesuwnych |
| 46 | 30A | Sterownik drzwi kierowcy
Sterownik tylnych lewych drzwi przesuwnych |
| 47 | 10 A | Taksometr
Taksometr lustrzany Przycisk aktywnego alarmu taksówkowego |
| 48 | 15A | Sygnał dźwiękowy systemu alarmu antywłamaniowego Czujnik monitorowania wnętrza Pokładowa jednostka sterująca zasilaniem # Zacisk 30, Zasilanie alarmu antywłamaniowego |
| 49 | 30A | Jednostka sterująca elektromechanicznego hamulca postojowego |
| 50 | 30A | Pokładowa jednostka sterująca zasilaniem (T52b/1) # Zacisk 30, zasilanie centralnego zamka |
| 51 | 30A | Sterownik podgrzewanych przednich siedzeń |
| 52 | 20A/30A | Przekaźnik układu spryskiwaczy reflektorów
Pompa układu spryskiwaczy reflektorów |
| 53 | 30A | Przetwornica DC/AC z gniazdem, 12V-230V |
| 54 | 10 A | Jednostka sterująca elektronicznej blokady kolumny kierownicy |
| 55 | 25A | Przekaźnik napięcia zasilania przyczepy Jednostka sterująca napędu na wszystkie koła |
| 56 | 30A | Jednostka sterująca detektora przyczepy |
| 57 | 10 A | Radiotelefon dwukierunkowy |
| 58 | 25A | Specjalna jednostka sterująca pojazdem |

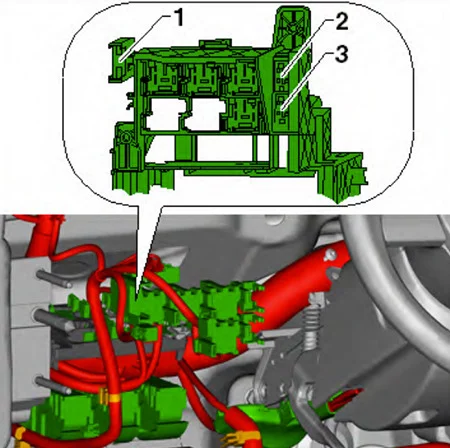

Pojedyncze bezpieczniki
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 40A | Sterownik prawych drzwi przesuwnych |
| 2 | 30A | Jednostka sterująca regulacją siedzenia kierowcy
Jednostka sterująca regulacją siedzenia kierowcy Przełącznik regulacji oparcia siedzenia kierowcy |
| 3 | 30A | Panel obsługowy regulacji przedniego fotela pasażera
Przełącznik regulacji oparcia przedniego fotela pasażera |

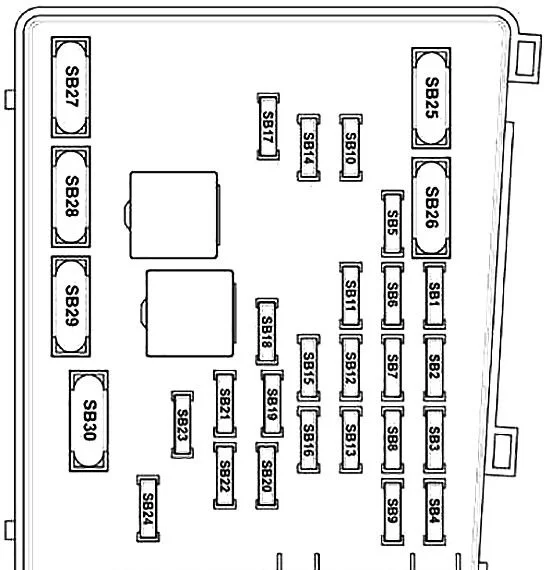

Skrzynka bezpieczników komory silnika (-SB-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 30A | Stabilizator napięcia |
| F2 | 30A | Pokładowa jednostka sterująca zasilaniem (T52b/42) # Zacisk 30 zasilania |
| F3 | 30A | Sterownik ABS Sterownik silnika wycieraczek |
| F4 | 30A | Pokładowa jednostka sterująca zasilaniem (T52a/1) # zacisk 30, zasilanie lewego światła |
| F5 | 5A | Pokładowa jednostka sterująca zasilaniem (T52a/24) # zacisk 30, odniesienie Jednostka sterująca monitora akumulatora |
| F6 | 30A | Pokładowa jednostka sterująca zasilaniem (T52c/42) # zacisk 30, zasilanie prawego światła |
| F7 | 25A | Dwutonowy przekaźnik klaksonu
Przekaźnik podgrzewanej szyby przedniej |
| F8 | 30A | Cyfrowy wzmacniacz pakietu dźwiękowego |
| F9 | 20A | Jednostka sterująca z wyświetlaczem radia i nawigacji |
| F10 | 30A | Jednostka sterująca silnika/silnika |
| F11 | 5A | Interfejs diagnostyczny magistrali danych |
| F12 | 15A | Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów |
| F13 | 5A | Jednostka sterująca silnika/silnika Główny przekaźnik Bezpieczniki na uchwycie bezpiecznika B: 10, 14, 16, 18, 20, 23, 24 |
| F14 | 10A/30A | Pompa czynnika redukującego Cewki zapłonowe 1-4 ze stopniem wyjściowym |
| F15 | – | nie przypisano |
| F 16 | 30A/15A | Jednostka sterująca podgrzewacza czynnika redukującego Sonda lambda Sonda lambda za katalizatorem |
| F17 | 15A/20A | Zawór regulacji ciśnienia paliwa |
| F18 | 30A | Sterownik pompy paliwa
Pompa próżniowa do hamulców |
| F19 | 30A | Jednostka sterująca silnika wycieraczek |
| F20 | 15A | Dodatkowy przekaźnik pompy płynu chłodzącego Sonda lambda Jednostka sterująca czujnika NOx Miernik masy powietrza |
| F21 | 20A | Jednostka sterująca nagrzewnicą pomocniczą |
| F22 | 20A/30A | Tylna dmuchawa świeżego powietrza Przekaźnik układu spryskiwaczy reflektorów, pompa układu spryskiwaczy reflektorów |
| F23 | 15A | Zawór elektromagnetyczny regulacji ciśnienia doładowania
Element grzejny odpowietrznika skrzyni korbowej Zawór dozujący paliwo Zawór regulacji ciśnienia paliwa Czujnik położenia sprzęgła |
| F24 | 10 A | Przekaźnik zasilania elektrycznego podzespołów silnika Bezpieczniki na uchwycie bezpiecznika B: 17, 28 Jednostka sterująca wentylatora chłodnicy Zawór recyrkulacji powietrza turbosprężarki Zawór elektromagnetyczny filtra z węglem aktywnym 1 Przekaźnik wysokiej mocy cieplnej |
| F25 | 40A | Jednostka sterująca ABS |
| F26 | 40A | Jednostka sterująca dmuchawy świeżego powietrza Przekaźnik niskiej mocy cieplnej |
| F27 | 50A | Zacisk 15 przekaźnik zasilania napięciem 2 |
| F28 | 50A | Automatyczna jednostka kontrolująca okres świecenia |
| F29 | 40A | Bezpieczniki na uchwycie bezpiecznika C: 17, 36, 37, 38, 39, 40, 41, 58 |
| F30 | 50A | Zacisk 75 przekaźnik zasilania napięciem 1 |

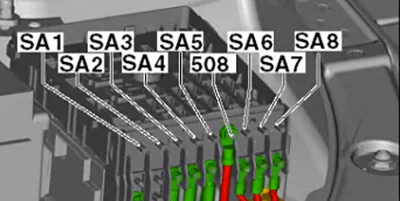

Bezpieczniki dużej mocy (-SA-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SA1 | 150A/200A | Alternator |
| SA2 | 80A | Jednostka sterująca wspomaganiem kierownicy |
| SA3 | 80A | Jednostka sterująca wentylatora chłodnicy |
| SA4 | 80A | Uchwyt bezpiecznika D |
| SA5 | 100A | Uchwyt bezpiecznika C 20-pinowa zworka |
| 508 | – | Złącze okablowania zacisku 30 |
| SA6 | 50A | Uciekający przekaźnik szyby przedniej |
| SA7 | 70A | Przekaźnik wysokiej mocy cieplnej |
| SA8 | 60A | Bezpiecznik termiczny 2 (tylne prawe drzwi przesuwne) Bezpiecznik termiczny regulacji fotela kierowcy 1Bezpiecznik termiczny regulacji fotela pasażera z przodu 1 |
Skrzynka bezpieczników przedziału bagażowego (-SD-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 40A | Sterownik lewych drzwi przesuwnych |
| 2 | 30A | Jednostka sterująca tylnej pokrywy |
| 3 | 30A | Jednostka sterująca detektora przyczepy |
| 4 | 30A | Jednostka sterująca detektora przyczepy |
| 5 | 25A | Przekaźnik zasilania przyczepy |
| 6 | 30A | Jednostka sterująca detektora przyczepy |
