Volkswagen Saveiro (2015-2021) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Saveiro z lat: 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Volkswagen Saveiro to mały pick-up klasy B produkowany przez niemieckiego producenta Volkswagen od 1982 roku. Wersja z lat 2015-2021, to piąta generacja tego modelu, oferowana głównie na rynkach Ameryki Łacińskiej.
Saveiro z 2015 roku zostało zbudowane na bazie konstrukcji modelu Gol, dzięki czemu zyskało podobny wygląd przedniej części nadwozia. Wyróżniającym elementem zewnętrznym jest zaokrąglona linia kabiny, która harmonijnie łączy się z ładownią.
W zależności od rynku, Saveiro dostępne było w różnych wersjach wyposażenia i z różnymi silnikami. Najczęściej oferowano jednostki benzynowe o pojemności 1,6 lub 1,8 litra oraz turbodiesla o pojemności 1,9 litra. Wszystkie wersje napędzane były na przednią oś i dostępne były z manualną skrzynią biegów lub automatyczną skrzynią DSG.
Wewnątrz kabiny kierowcy, zależnie od wersji, dostępne było wiele opcji wyposażenia, w tym systemy multimedialne z ekranami dotykowymi, klimatyzacja, elektrycznie sterowane szyby i lusterka oraz podgrzewane fotele.
Saveiro z 2015 roku oferowano w trzech wersjach wyposażenia: Trendline, Comfortline i Highline. Wersja Trendline była najprostszą wersją, z ograniczoną ilością opcji wyposażenia. Wersja Comfortline oferowała już bogatsze wyposażenie, w tym elektrycznie sterowane szyby i lusterka oraz klimatyzację. Wersja Highline była najbardziej luksusową wersją, oferującą skórzaną tapicerkę, system multimedialny z ekranem dotykowym oraz wiele innych opcji wyposażenia.
Volkswagen Saveiro z 2015 roku był popularnym modelem na rynkach Ameryki Łacińskiej, gdzie cieszył się popularnością wśród klientów indywidualnych i firmowych dzięki swojej praktyczności i niskim kosztom użytkowania.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Przedział pasażerski

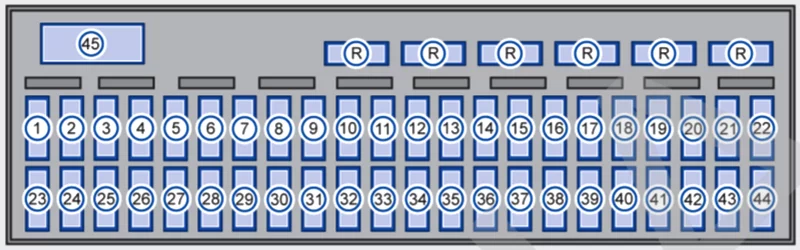

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej. Zdejmij pokrywę schowka / skrzynki bezpieczników w kierunku strzałki.
| Numer | Opis |
|---|---|
| 1 | Wolny |
| dwa | Moduł Comfort System / Radio (pojazdy z przygotowaniem do radia) |
| 3 | Przełącznik obrotowy świateł przednich/przeciwmgielnych |
| 4 | latarnia dalekiego zasięgu |
| 5 | moduł poduszki powietrznej |
| 6 | Gniazdko 12 V – wersja Cross Odmgławiacz tylnej szyby – nowa podwójna kabina Saveiro |
| 7 | transformator zapłonowy |
| 8 | Gniazdo zasilania 12V w bagażniku |
| 9 | Moduł ABS/ESC |
| 10 | Radio / ładowarka USB do smartfona (uniwersalna stacja dokująca) / kamera cofania |
| 1 | Klakson lub alarmowy |
| 12 | Oświetlenie wewnętrzne / Światło pozycyjne (BCM) |
| 13 | Wolny |
| 14 | Elektryczne zewnętrzne lusterko wsteczne |
| 15 | Sprzęgło elektromagnetyczne klimatyzacji |
| 16 | Alarm/czujnik deszczu i czujnik zmierzchu |
| 17 | Centralny zamek |
| 18 | Gniazda 12 V — nowa Saveiro Extended Cab i nowa Saveiro Double Cab |
| 19 | Kierunkowskazy / Kierownica wielofunkcyjna |
| 20 | Gniazdo diagnostyczne / Wnęka prawego zewnętrznego lusterka wstecznego (pochylanie w dół) / Oświetlenie przestrzeni ładunkowej |
| 21 | Kierunkowskazy/światła hamowania |
| 22 | Moduł systemu komfortu |
| 23 | Obrotowy włącznik światła / lampa przeciwmgielna |
| 24 | Połączony przyrząd/elektryczny przekaźnik jednostki sterującej/przekaźnik pompy paliwa |
| 25 | Pompka spryskiwacza szyby przedniej / Wycieraczka szyby przedniej |
| 26 | moduł wtryskowy |
| 27 | Światło pozycyjne z prawej strony |
| 28 | Panel instrumentów |
| 29 | pompa paliwowa |
| 30 | Zawór systemu zimnego startu / Pompa silnika TOTALFLEX / Zawór czyszczenia filtra z węglem aktywnym / Gorący start (E-FLEX) |
| 31 | Lewy i prawy boczny reflektor świateł drogowych/lampka kontrolna świateł drogowych tablicy rozdzielczej |
| 32 | Lewy niski reflektor (BFM) / Lewy niski reflektor i wysoki reflektor (BCM) |
| 33 | światła cofania |
| 34 | Połączony przyrząd / Przekaźnik systemu zimnego rozruchu / Przekaźnik pompy paliwa / Moduł kontroli odległości parkowania / Przekaźnik klimatyzacji / Moduł sterujący silnika / Elektryczne lusterko wewnętrzne / Czujnik deszczu i czujnik zmierzchu |
| 35 | Moduł sterowania szybą elektryczną / Moduł opuszczania prawego zewnętrznego lusterka wstecznego (pochylanie w dół) |
| 36 | przełącznik światła |
| 37 | Klakson |
| 38 | wentylacja wewnętrzna |
| 39 | Światło obrysowe po lewej stronie |
| 40 | Zawory wtryskiwaczy paliwa/czujnik pedału sprzęgła/czujnik pedału hamulca |
| 41 | Sonda lambda / zawór do czyszczenia filtra z węglem aktywnym |
| 42 | Spryskiwacz do szyb |
| 43 | Prawy niski reflektor (BFM) / Prawy niski reflektor i wysoki reflektor (BCM) |
| 44 | Gniazdo 12 V w konsoli środkowej |
| 45 | elektryczna jednostka sterująca |
Komora silnika

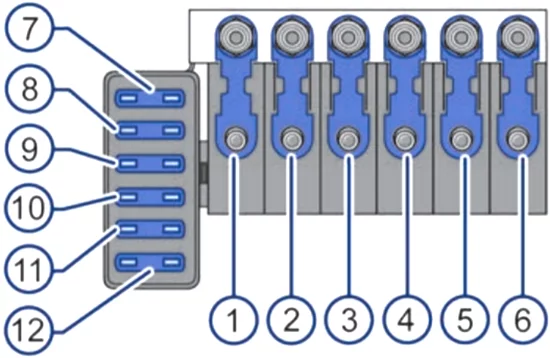

Bezpieczniki znajdują się w komorze silnika, nad akumulatorem pojazdu. Naciśnij zamki w kierunku strzałki (1), aby odblokować pokrywę skrzynki bezpieczników. Zdejmij pokrywę od góry, w kierunku strzałki (2).
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Alternator | 175 |
| 2 | Zasilanie przedziału wewnętrznego | 110 |
| 3 | Turbina chłodnicy – 2. bieg | 40 |
| 4 | Wolny | 110 |
| 5 | ABS/ESC | 40 |
| 6 | Gorący start | – |
| 7 | ABS/ESC | 25 |
| 8 | Turbina chłodnicy – 1 bieg | 40 |
| 9 | system komfortu | 5 |
| 10 | moduł silnika | 15 |
| 11 | Wolny | – |
| 12 | Wolny | – |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
