W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Polo VI z lat: 2021, 2022, 2023.
Volkswagen Polo VI jest najnowszą wersją popularnego kompaktowego samochodu niemieckiej marki. Od 2021 roku auto przeszło pewne zmiany, zwłaszcza w zakresie technologii i wyposażenia.
Polo VI to samochód typu hatchback, który oferuje miejsce dla pięciu pasażerów i zapewnia komfortową jazdę w mieście i na dłuższe dystanse. Zewnętrzny wygląd samochodu został nieco zmodyfikowany, ale zachowuje charakterystyczne dla Polo cechy stylistyczne.
Wnętrze samochodu zostało ulepszone dzięki zastosowaniu nowoczesnych materiałów i wyposażeniu Polo w innowacyjne systemy. W standardzie auto wyposażone jest w 6,5-calowy ekran dotykowy, system audio z odtwarzaczem CD i złączem USB oraz system nawigacji satelitarnej.
Ponadto, w Polo VI można znaleźć wiele dodatkowych funkcji, takich jak system Park Assist, automatyczną klimatyzację, system start-stop, ogranicznik prędkości i wiele innych. Auto wyposażone jest w wiele systemów bezpieczeństwa, takich jak asystent pasa ruchu, system monitorowania martwego pola, czy system awaryjnego hamowania.
Pod maską Polo VI można znaleźć kilka różnych jednostek napędowych. W ofercie dostępne są silniki benzynowe o mocy od 80 KM do 110 KM oraz silniki wysokoprężne o mocy 95 KM lub 115 KM. Zależnie od wybranej jednostki napędowej, auto może być wyposażone w manualną lub automatyczną skrzynię biegów.
Ważnym atutem Volkswagen Polo VI jest oszczędność paliwa, co jest ważne w dzisiejszych czasach. Zastosowanie nowoczesnych technologii, takich jak system start-stop, pozwala na zmniejszenie zużycia paliwa i emisji szkodliwych substancji do atmosfery.
W sumie, Volkswagen Polo VI to solidny i wszechstronny samochód, który oferuje wygodną i bezpieczną jazdę, a jednocześnie jest oszczędny w użytkowaniu. Samochód ten z pewnością zainteresuje osoby, które poszukują nowoczesnego i niezawodnego pojazdu na co dzień.
Skrzynka bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej. Przytrzymaj pokrywę skrzynki bezpieczników i pociągnij do przodu.

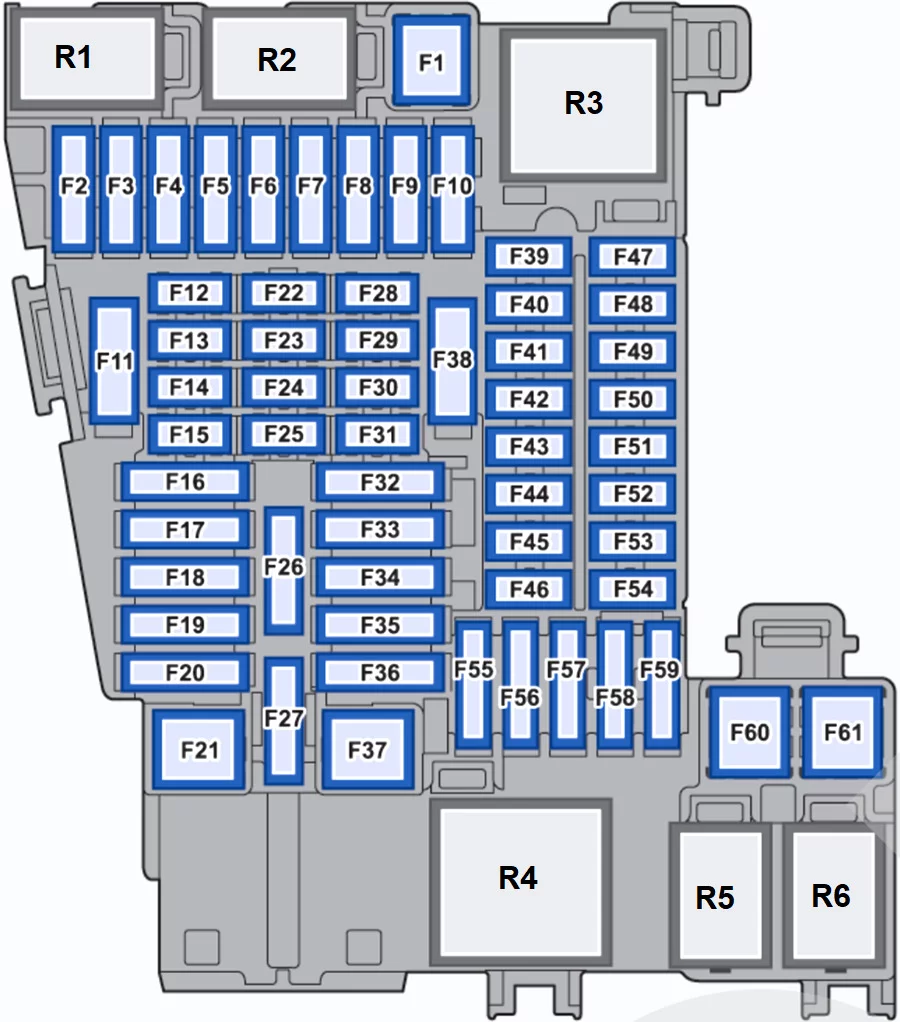

| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 20 A | Jednostka sterująca detektora przyczepy |
| F2 | – | – |
| F3 | 30 A | Wzmacniacz |
| F4 | – | – |
| F5 | 30 A | Sterownik regulacji przesuwanego szyberdachu |
| F6 | 40 A | Pokładowa jednostka sterująca zasilaniem |
| F7 | – | – |
| F8 | 30 A | Jednostka sterująca dmuchawy świeżego powietrza |
| F9 | – | – |
| F10 | 25 A | Jednostka sterująca detektora przyczepy |
| F11 | 7,5 A | Przekaźnik zaworów odcinających gaz (gaz ziemny) |
| F12 | 15A | Przedni lewy pas bezpieczeństwa (kierownica po lewej stronie) Przedni prawy pas bezpieczeństwa (kierownica po prawej stronie) |
| F13 | 7,5 A | Czujnik deszczu i światła Złącze diagnostyczne Obrotowy włącznik świateł Sterownik elektroniki kolumny kierownicy |
| F14 | 10 A | Jednostka sterująca elektroniką kolumny kierownicy |
| F15 | 7,5 A | Jednostka sterująca modułu wywołania alarmowego i jednostka komunikacyjna Wkład tablicy rozdzielczej |
| F 16 | 40 A | Pokładowa jednostka sterująca zasilaniem |
| F17 | 30 A | Sterownik drzwi kierowcy (kierownica z prawej strony)
Sterownik drzwi przednich pasażera (kierownica z lewej strony) |
| F18 | 30 A | Pokładowa jednostka sterująca zasilaniem |
| F19 | 25 A | Jednostka sterująca 1 dla elektroniki informacyjnej |
| F20 | 30 A | Pokładowa jednostka sterująca zasilaniem |
| F21 | – | – |
| F22 | – | – |
| F23 | 7,5 A | Uchwyt pokrywy tylnej |
| F24 | 5A | Jednostka sterująca czytnikiem kart chipowych Uchwyt telefonu Koncentrator USB Jednostka sterująca stabilizacją transmisji i odbioru Tuner telewizyjny Odtwarzacz CD Wyświetlacz przedniego wyświetlacza informacyjnego i jednostki sterującej Jednostka sterująca |
| F25 | 7,5 A | Jednostka sterująca elektroniką kolumny kierownicy |
| F26 | 7,5 A | Interfejs diagnostyczny magistrali danych |
| F27 | 7,5 A | Elektronicznie sterowana jednostka sterująca tłumieniem |
| F28 | 7,5 A | Czujnik alarmu antywłamaniowego |
| F29 | 7,5 A | Sygnał dźwiękowy systemu antywłamaniowego |
| F30 | 15A | Przedni lewy pas bezpieczeństwa (kierownica po prawej stronie) Przedni prawy pas bezpieczeństwa (kierownica po lewej stronie) |
| F31 | 7,5 A / 15 A | Sterowanie nagrzewnicą i klimatyzacją |
| F32 | 7,5 A | Sterownik elektroniki kolumny kierownicy Przełącznik zapłonu/rozrusznika |
| F33 | 30 A | Sterownik drzwi kierowcy (kierownica z lewej strony)
Sterownik drzwi przednich pasażera (kierownica z prawej strony) |
| F34 | – | – |
| F35 | 40 A | Pokładowa jednostka sterująca zasilaniem |
| F36 | 20 A | Pokładowa jednostka sterująca zasilaniem |
| F37 | 30 A | Jednostka sterująca ogrzewaniem siedzenia |
| F38 | 30 A | Pokładowa jednostka sterująca zasilaniem |
| F39 | 7,5 A | Kamera przednia do systemów wspomagania kierowcy Jednostka sterująca adaptacyjnego tempomatu Jednostka sterująca wspomagania parkowania Jednostka sterująca Blind Spot Monitor Jednostka sterująca Blind Spot Monitor 2 |
| F40 | 7,5 A | Złącze diagnostyczne Obrotowy włącznik świateł Sterownik elektroniki kolumny kierownicy Reflektor przedni lewy (z reflektorami halogenowymi) Reflektor przedni prawy (z reflektorami halogenowymi) |
| F41 | 7,5 A | Regulacja lusterek zewnętrznych |
| F42 | 7,5 A | Przekaźnik rozrusznika 1
Przekaźnik rozrusznika 2 Przekaźnik zaworów odcinających gaz (gaz ziemny) |
| F43 | 15A | Przekaźnik pompy spryskiwacza Silnik wycieraczki tylnej szyby Lewy element grzewczy strumienia spryskiwacza Prawy element grzewczy strumienia spryskiwacza |
| F44 | 7,5 A | Sterownik poduszki powietrznej
Lampka ostrzegawcza wyłączonej poduszki powietrznej po stronie pasażera z przodu |
| F45 | – | – |
| F46 | – | – |
| F47 | – | – |
| F48 | 7,5 A | Jednostka sterująca elektronicznej blokady kolumny kierownicy Interfejs do systemu wejścia i uruchomienia |
| F49 | – | – |
| F50 | – | – |
| F51 | 7,5 A | Gniazdo ładowania USB 1 |
| F52 | 15A | Reflektor przedni prawy (z reflektorami LED) |
| F53 | 7,5 A | Elektrozawór blokady wyjęcia kluczyka zapłonu Mechanizm wybieraka |
| F54 | 15A | Reflektor przedni lewy (z reflektorami LED) |
| F55 | 20 A | Zapalniczka Bezpiecznik 51 na uchwycie bezpiecznika C (gniazdo ładowania USB 1) |
| F56 | 30 A | Sterowanie nagrzewnicą i klimatyzacją |
| F57 | – | – |
| F58 | 7,5 A | Pompka spryskiwacza szyby przedniej i tylnej |
| F59 | 10 A | Pokładowa jednostka sterująca zasilaniem |
| F60 | 30 A | Jednostka sterująca detektora przyczepy |
| F61 | 30 A | Jednostka sterująca detektora przyczepy |
| R1 | Przekaźnik układu dozowania środka redukującego (olej napędowy) Przekaźnik zaworów odcinających gaz (z silnikiem na gaz ziemny) |
|
| R2 | Przekaźnik pompy spryskiwacza | |
| R3 | Zacisk 15 przekaźnik zasilania napięciem | |
| R4 | Zacisk 75x przekaźnik zasilania napięciem | |
| R5 | – | |
| R6 | – |
Skrzynka bezpieczników w komorze silnika

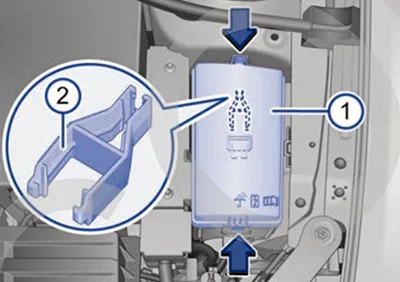

Popchnij zatrzaski w kierunku strzałki, aby odblokować pokrywę skrzynki bezpieczników. Zdejmij pokrywę od góry.

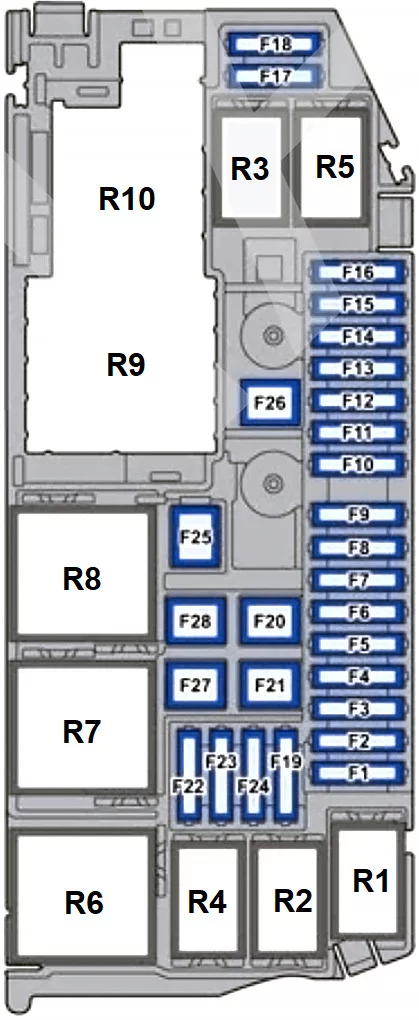

| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A / 15 A | Jednostka sterująca silnika |
| F2 | 7,5 A / 10 A | Czujnik ciśnienia paliwa dla niskiego ciśnienia (benzyna 2,0 l) Zawór elektromagnetyczny filtra z węglem aktywnym 1 (benzyna 2,0 l) Zawór sterujący wałka rozrządu 1 (benzyna 2,0 l) Zawór regulacji ciśnienia paliwa Zawór dozowania paliwa (benzyna 1,0 l) |
| F3 | 15A | Sonda lambda 1 za katalizatorem Sonda lambda 1 przed katalizatorem |
| F4 | 15A | Sterownik pompy paliwa (dla silnika benzynowego z wymuszonym doprowadzeniem) Przekaźnik pompy paliwa (dla silnika benzynowego bez wymuszonego doprowadzenia) Przekaźnik zasilania prądem elementów silnika |
| F5 | 10 A | Wentylator chłodnicy (dla silnika benzynowego z wymuszonym doładowaniem) Zawór elektromagnetyczny filtra z węglem aktywnym 1 Zawór sterujący wałka rozrządu 1 Zawór recyrkulacji powietrza turbosprężarki (benzyna 2,0 l) |
| F6 | 20 A | Cewki zapłonowe 1-3 ze stopniem wyjściowym -N70- |
| F7 | 10 A / 15 A | Zawór odcinający płyn chłodzący (benzyna 2,0 l) Zawór płynu chłodzącego do skrzyni biegów (benzyna 2,0 l) Pompa podciśnieniowa hamulców (dla silnika benzynowego z wymuszonym wlotem) |
| F8 | 10 A | Przekaźnik zasilania podzespołów silnika (benzyna 2,0 l) Wtryskiwacze, cylinder 1-4 (dla silnika benzynowego bez wymuszonego doładowania) Zawór wtrysku gazu 1-3 (silnik na gaz ziemny) Wtryskiwacz 2, cylindry 1-4 (benzyna 2,0 l) Krzywka wydechu siłownik A dla cylindrów 1-4 (benzyna 2,0 l) siłownik B krzywki wydechu dla cylindrów 1-4 (benzyna 2,0 l) |
| F9 | 7,5 A | Włącznik świateł hamowania |
| F10 | 7,5 A | Jednostka sterująca monitora akumulatora Pokładowa jednostka sterująca zasilaniem Interfejs diagnostyczny magistrali danych |
| F11 | 30 A | Pomocnicza pompa hydrauliczna 1 do oleju skrzyni biegów |
| F12 | 10 A | Przekaźnik sprzęgła magnetycznego |
| F13 | – | – |
| F14 | 7,5 A | Jednostka sterująca silnika/silnika
Jednostka sterująca ABS |
| F15 | 30 A / 15 A | Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów |
| F 16 | – | – |
| F17 | 7,5 A | Jednostka sterująca silnika/silnika |
| F18 | 30 A | Rozrusznik |
| F19 | – | – |
| F20 | 60 A | Jednostka sterująca ABS |
| F21 | 25 A | Jednostka sterująca ABS Filtr tłumiący |
| F22 | – | – |
| F23 | – | – |
| F24 | 30 A | Wyłącznik termiczny wentylatora chłodnicy |
| F25 | 20 A | Wentylator chłodnicy (dla silnika benzynowego bez wymuszonego wlotu) |
| F26 | 50 A | Wentylator chłodnicy (dla silnika benzynowego z wymuszonym wlotem) |
| F27 | 30 A | Wentylator chłodnicy (dla silnika benzynowego bez wymuszonego wlotu) |
| F28 | – | – |
| F29 | – | – |
| R1 | Przekaźnik pompy paliwa (benzyna) Przekaźnik zasilania prądem podzespołów silnika (benzyna 2,0 l) |
|
| R2 | Przekaźnik sprzęgła magnetycznego | |
| R3 | Przekaźnik rozrusznika 2 | |
| R4 | Przekaźnik pompy próżniowej (benzyna 1,5 l) | |
| R5 | Przekaźnik rozrusznika 1 | |
| R6 | Przekaźnik główny (benzyna) Zacisk 30 przekaźnik zasilania napięciem (olej napędowy) |
|
| R7 | Przekaźnik 2. prędkości wentylatora chłodnicy (benzyna) Przekaźnik wysokiej mocy cieplnej (olej napędowy) |
|
| R8 | Przekaźnik wentylatora chłodnicy (benzyna) Przekaźnik niskiej mocy cieplnej (olej napędowy) |
|
| R9 | Automatyczna jednostka sterująca okresem świecenia (olej napędowy) | |
| R10 | – |
Skrzynka bezpieczników akumulatora
Bezpieczniki znajdują się w komorze silnika, nad akumulatorem pojazdu

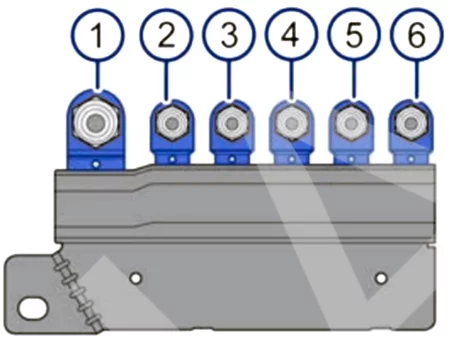

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 350A | Alternator |
| 2 | 80A | Wolny |
| 3 | 150A | Zasilanie skrzynki bezpieczników w komorze silnika |
| 4 | 80A | Zasilanie 2 ze skrzynki bezpieczników tablicy rozdzielczej |
| 5 | 125A | Zasilanie skrzynki bezpieczników tablicy rozdzielczej 1 |
| 6 | 80A | Wspomaganie kierownicy |
