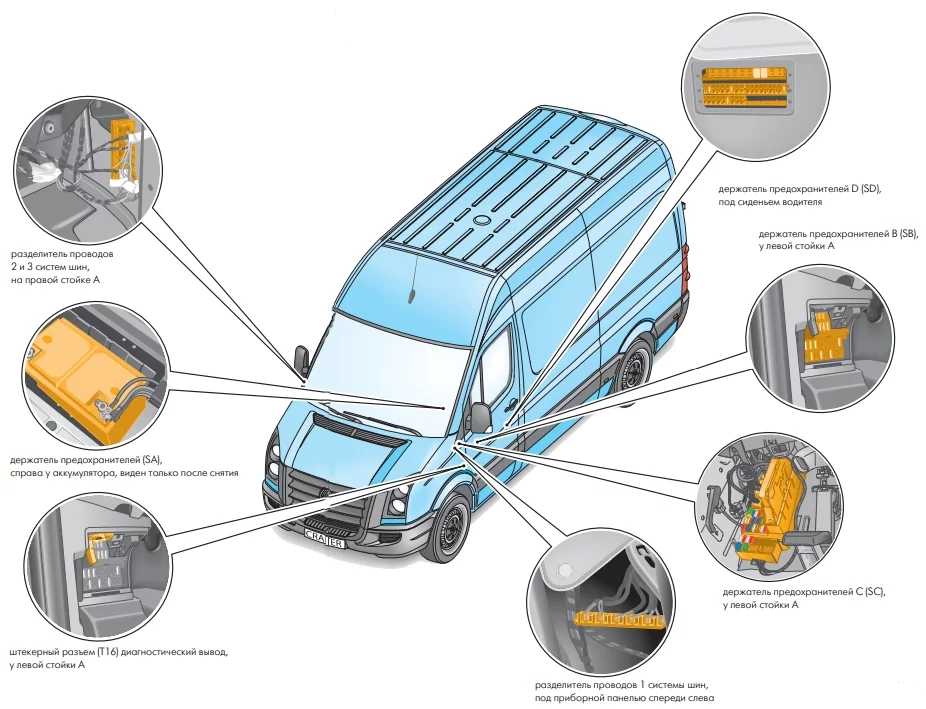

Lokalizacje skrzynek
W Volkswagenie Crafter dostępne są następujące bloki:
Bezpiecznik zasilania, kl. 30

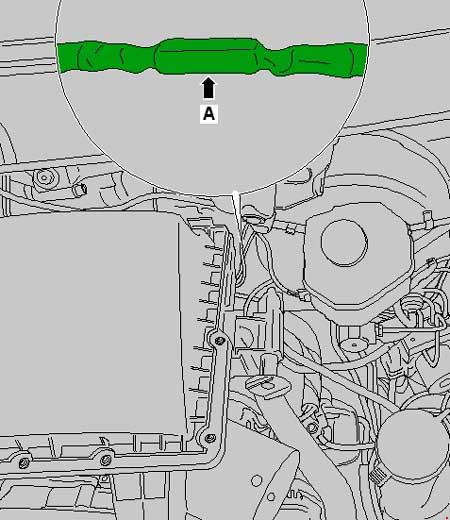

Bezpiecznik zasilania głównego, kl. 30, umieszczony w wiązce przewodów między alternatorem a rozrusznikiem

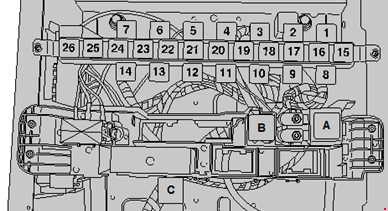

Skrzynka bezpieczników akumulatora
Składa się z wkładek bezpiecznikowych dużej mocy.
Opis
| 1 | Jednostka sterująca świec żarowych 80A |
| 2 | 40/60/80A Jednostka sterująca wentylatora chłodnicy, Wentylator chłodnicy |
| 3 | 80A Pokładowa jednostka sterująca zasilaniem, przekaźnik zasilania elektroniki silnika Skrzynka bezpieczników C |
| 4 | 150A Drugi akumulator, główny bezpiecznik nadwozia;
Skrzynka bezpieczników D. |
| 5 | 150A Przekaźnik zasilania napięciowego zacisku 15, p
Przekaźnik sygnału dźwiękowego; Pokładowa jednostka sterująca zasilaniem Skrzynka bezpieczników B lub skrzynka bezpieczników C |
| 6 | Przekaźnik do rozładunku kl. 15;
Przekaźnik zasilania 1; Bezpiecznik podgrzewanej szyby przedniej; Skrzynka bezpieczników D. |
| 7 | 150A Element grzewczy dodatkowej nagrzewnicy powietrza |

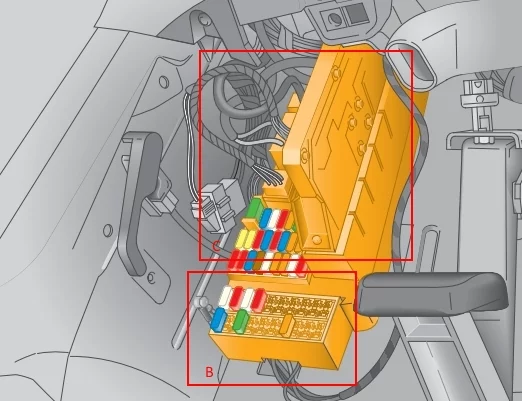

Skrzynka na lewym filarze
Znajduje się po lewej stronie w przestrzeni na nogi pod deską rozdzielczą i składa się z 2 bloków: skrzynki bezpieczników B oraz skrzynki bezpieczników i przekaźników C.

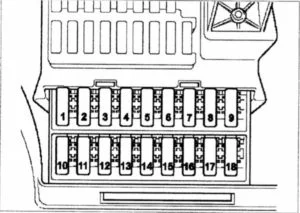

Skrzynka bezpieczników B
Opis
| 1 | Sterownik drzwi kierowcy 25A |
| 2 | Złącze diagnostyczne 10A (T16/16) |
| 3 | Jednostka sterująca ABS 25A |
| 4 | Jednostka sterująca ABS 40A |
| 5 | Zapasowy |
| 6 | Zapasowy |
| 7 | 30A pompa spryskiwacza reflektorów |
| 8 | Przekaźnik alarmu antykradzieżowego 15A 1 |
| 9 | Zapasowy |
| 10 | 15A Jednostka sterująca z wyświetlaczem do systemu radiowego i nawigacyjnego |
| 11 | 7,5 A Jednostka sterująca do elektroniki sterującej telefonem komórkowym;
Jednostka sterująca tachografu. |
| 12 | 30A Przełącznik ogrzewania i zmiana mocy ogrzewania;
Przekaźnik wentylatora nawiewnego. |
| 13 | Zegar podgrzewacza pomocniczego 7,5 A |
| 14 | 30A Regulator ogrzewania fotela kierowcy;
Regulator ogrzewania przedniego fotela pasażera. |
| 15 | Przełącznik oświetlenia platformy ładunkowej 10A |
| 16 | 10A Przełącznik ogrzewania i zmiana mocy ogrzewania;
Sterownik klimatyzacji; Zmieniarka CD. |
| 17 | Wewnętrzny włącznik światła 10A |
| 18 | Zapasowy |

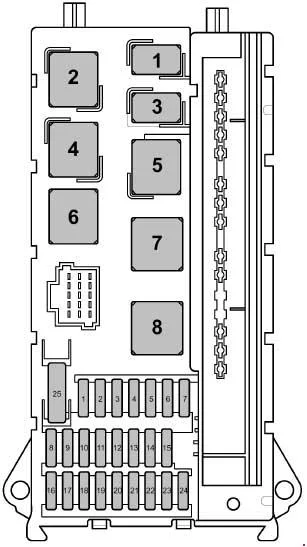

Skrzynka bezpieczników i przekaźników C
Opis
Przekaźniki
Opis
| 1 | 15A Wysoki sygnał tonowy |
| 2 | 25A Elektroniczna blokada zapłonu;
Sterownik el. blokada kolumny kierownicy. |
| 3 | 10A Elektroniczna blokada zapłonu;
Sterownik we wkładce tablicy rozdzielczej; Sterownik silnika (od maja 2012 r.). |
| 4 | 5A Włącznik światła;
Centralny panel sterowania na panelu przednim. |
| 5 | Silnik wycieraczek 30A |
| 6 | 15A pompa paliwowa wspomagająca |
| 7 | 5A Jednostka sterująca kolumny kierownicy |
| 8 | Jednostka sterująca silnika 20A; |
| 9 | 20 / 25A Bezpiecznik 6 na skrzynce bezpieczników B (od listopada 2008 do maja 2009);
Skrzynka bezpieczników D (od maja 2009 do listopada 2013). |
| 10 | 10A Miernik masy powietrza (od maja 2012);
Moduł szacowania poziomu reduktora (od maja 2012); Rezystor grzewczy wentylacji skrzyni korbowej (od maja 2012); Reduktor ciśnienia paliwa; Zawór przełączający chłodnicy recyrkulacji spalin (od maja 2012); Zawór zwrotny dopływu reduktora (od maja 2012); Pompa do chłodnicy recyrkulacji spalin (od maja 2012); Pompa reduktora (od maja 2012). |
| 11 | 15A Przekaźnik odciążający 2, zaciski 15 (tylko dla pojazdów o klasie wagowej 3,8 t);
Bezpiecznik 1 w uchwycie bezpiecznika D; Bezpiecznik 2 w uchwycie bezpiecznika D. |
| 12 | 10A Jednostka sterująca poduszką powietrzną |
| 13 | 15A Przełącznik oświetlenia schowka;
Zapalniczka. |
| 14 | 5A Włącznik świateł;
Jednostka sterująca w zestawie wskaźników; Złącze diagnostyczne. |
| 15 | 5A Przełącznik grzałki i wybór trybu pracy;
Regulacja zasięgu reflektorów; Siłownik do regulacji zasięgu reflektorów z lewej i prawej strony. |
| 16 | 10A Wyłącznik główny systemu stop-start;
Wyłącznik położenia neutralnego skrzyni biegów; Czujnik poziomu i temperatury oleju; Pompa paliwa; Przekaźnik pompowania płynu chłodzącego po wyłączeniu; Sterownik silnika; Sterownik świec żarowych; Przekaźnik zasilania, kl. 50; Przekaźnik rozrusznika 1 (od listopada 2013); Przekaźnik rozrusznika 2 (od listopada 2013); Elektrozawór regulacji ciśnienia doładowania; Zawór obiegu płynu chłodzącego; Zawór klapy spalin (od listopada 2013); Zawór dozowania paliwa; Zawór przełączający chłodnicy recyrkulacji spalin; Grzałka sondy lambda. |
| 17 | 10A Jednostka sterująca poduszką powietrzną |
| 18 | 7,5A Wyłącznik świateł hamowania (od lipca 2006 do listopada 2011);
Wyłącznik pedału hamulca -F63- (od lipca 2006 do listopada 2011); Przekaźnik do rozładunku kl. 15; Stabilizator napięcia (od listopada 2011); Przekaźnik do zabudów specjalnych, kl. 15 (od listopada 2011); Przekaźnik, rozładunek 3 dla kl. 15 (od listopada 2011). |
| 19 | 7,5A Pokładowa jednostka sterująca zasilaniem (oświetlenie wewnętrzne) |
| 20 | 25A Pokładowa jednostka sterująca zasilaniem |
| 21 | 5A Jednostka sterująca silnika z czujnikiem masy powietrza |
| 22 | 5A Włącznik świateł hamowania (do czerwca 2006);
Włącznik pedału hamulca (do czerwca 2006); Czujnik przyspieszenia bocznego (od lipca 2006); Czujnik przyspieszenia wzdłużnego (od lipca 2006); Sterownik ABS (od lipca 2006). |
| 23 | 25A Rozrusznik;
Pokładowa jednostka sterująca zasilaniem. |
| 24 | 10A Rezerwa, zacisk -15-;
Sterownik układu regulacji akumulatora (od maja 2013 r.). |
| 25 | Gniazdo 30A 12V |

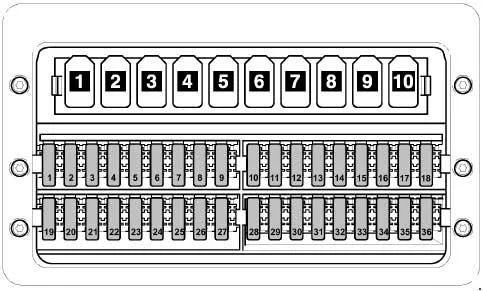

Skrzynka bezpieczników i przekaźników D
Pod siedzeniem kierowcy
Modele wydane przed 05.2011
Opis
Przekaźniki
Wyłączniki automatyczne
| 1 | 5A Panel sterowania szybą elektryczną w drzwiach kierowcy;
Przekaźnik podgrzewanej szyby tylnej (do czerwca 2006 r.); Przekaźnik podgrzewanej szyby tylnej 2 (od lipca 2006 r.). |
| 2 | 30A Silnik wycieraczki tylnej szyby drzwi skrzydłowych |
| 3 | 5A Timer;
Przełącznik neutralny skrzyni biegów; Jednostka sterująca wyświetlacza; Jednostka sterująca elektroniki sterującej telefonu komórkowego (do maja 2011 r.); Kamera cofania. |
| 4 | 7,5A Przełącznik regulacji prędkości roboczej (od lipca 2006);
Czujnik sterujący przystawki odbioru mocy (od lipca 2006); Przekaźnik podgrzewanej szyby tylnej (do czerwca 2006); Sterownik rozpoznawania przyczepy; Sterownik tachografu (od lipca 2006). |
| 5 | 5 / 10A Selektor;
Jednostka sterująca mech.; Elektronicznie sterowana skrzynia biegów. |
| 6 | 5A Jednostka sterująca regulacją akumulatora (do maja 2013 r.);
Rezystor ogrzewania wentylacji skrzyni korbowej. |
| 7 | 10A Element grzejny filtra paliwa |
| 8 | 5/10A Przycisk urządzenia wywrotu;
Przekaźnik do zabudów specjalnych, kl. 15; Wtyczka 6-pinowa (od maja 2007); Wtyczka 7-pinowa (złącze windy załadowczej). |
| 9 | 15A Przełącznik wentylatora dachowego do wentylacji nawiewnej przestrzeni ładunkowej, przekaźnik syreny |
| 10 | 25A Dla producenta nadbudówek i wyposażenia specjalnego |
| 11 | 15A Przekaźnik do zabudów specjalnych, kl. piętnaście |
| 12 | 10A Przekaźnik do nadbudówek specjalnych, kl. 61 |
| 13 | 10/30A Sterownik wentylatora parownika (od maja 2007 do maja 2011);
Przekaźnik przekaźników, kierunkowskazów na dachu (do maja 2007). |
| 14 | 20A Sterownik rozpoznawania przyczepy (do sierpnia 2006 r.)
Złącze 9-stykowe (przygotowanie do pofabrycznego montażu zaczepu przyczepy od września 2006 r.); Gniazdo zaczepu (od września 2006 r.). |
| 15 | 25A Jednostka sterująca rozpoznawania przyczepy |
| 16 | 7.5A Jednostka sterująca układu wspomagania parkowania;
Jednostka sterująca czujnika ciśnienia w oponach. |
| 17 | 25A Jednostka sterująca dla programowalnych funkcji specjalnych |
| 18 | 25A Jednostka sterująca dla programowalnych funkcji specjalnych |
| 19 | 5/25A dachowa elektryczna jednostka sterująca |
| 20 | 7,5 / 10A Przekaźnik do pompowania chłodziwa po wyłączeniu;
Przekaźnik oświetlenia wejścia do silnika i miejsca na nogi (od maja 2009 r.). |
| 21 | 15/30A Przekaźnik odmgławiacza tylnej szyby |
| 22 | 15A Przekaźnik ogrzewania tylnej szyby (do czerwca 2006 r.);
Przekaźnik ogrzewania tylnej szyby 2. |
| 23 | 10/15A Włącznik oświetlenia skrzyni ładunkowej (od listopada 2008 r.) Gniazdo 12V 2 |
| 24 | Gniazdo 15A 12V 4 |
| 25 | Gniazdo 15A 12V 3 |
| 26 | 25A Dodatkowa jednostka sterująca nagrzewnicą |
| 27 | 20 / 25A Dodatkowa jednostka sterująca nagrzewnicą |
| 28 | 30 / 40A Sterownik wentylatora parownika (do kwietnia 2007 r.);
Przekaźnik pompy hydraulicznej skrzyni biegów (od maja 2007 r.). |
| 29 | 15A Jednostka sterująca mech. Elektronicznie sterowana skrzynia biegów |
| 30 | 40A Przekaźnik pompy hydraulicznej skrzyni biegów (do kwietnia 2007 r.);
Sterownik regulacji akumulatora. |
| 31 | 15 / 30A Sterownik tylnego wentylatora nawiewnego;
Sterownik lewych drzwi przesuwnych; Tylny wentylator nawiewny. |
| 32 | 5A Jednostka sterująca do kontroli akumulatora |
| 33 | 15A Sterownik prawych drzwi przesuwnych |
| 34 | 15A Jednostka sterująca reduktorem systemu grzewczego (od kwietnia 2009 r.) |
| 35 | 3 / 15А Jednostka sterująca reduktorem systemu grzewczego (od kwietnia 2009) |
| 36 | Nieużywany |

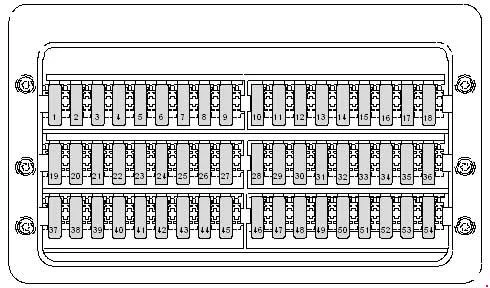

Typ 2
Opis
| 1 | 5A Panel sterowania regulatora szyby w drzwiach kierowcy;
Przekaźnik 2 ogrzewania tylnej szyby. |
| 2 | 30A Silnik wycieraczki tylnej szyby w drzwiach skrzydłowych |
| 3 | 5A Timer;
Przełącznik pozycji neutralnej skrzyni biegów; Panel wyświetlacza; Kamera cofania. |
| 4 | 7,5 A Przełącznik do regulacji prędkości roboczej;
Czujnik monitorowania WOM; Jednostka sterująca wykrywania przyczepy; Jednostka sterująca tachografu. |
| 5 | 5 / 10A Selektor;
Jednostka sterująca mech; Elektronicznie sterowana skrzynia biegów; Wyłącznik krańcowy Bonnet (od listopada 2011). |
| 6 | 5 / 10A Rezystor grzewczy układu wentylacji skrzyni korbowej;
Jednostka sterująca do regulacji akumulatora (od maja 2011 do maja 2013). |
| 7 | 10A Element grzejny filtra paliwa |
| 8 | 5 / 10A Przycisk urządzenia wywrotu;
Sterownik wspomagania parkowania (od maja 2013); Specjalny przekaźnik nadbudowy, kl. 15 (do listopada 2011 r.); Złącze 6-stykowe -T6ah-; Złącze 7-stykowe -T7f- (złącze windy załadowczej). |
| 9 | 15A Wyłącznik wentylatora dachowego do wentylacji nawiewnej ładowni (do listopada 2011);
Przekaźnik syreny (do listopada 2011); Nie używany (od listopada 2011). |
| 10 | 25A Dla producenta nadbudówek i wyposażenia specjalnego |
| 11 | 15A Przekaźnik do zabudów specjalnych, kl. piętnaście |
| 12 | 10A Przekaźnik do nadbudówek specjalnych, kl. 61 |
| 13 | Zapasowy |
| 14 | Złącze 20A, 9-stykowe -T9b- (przygotowanie do montażu pofabr. zaczepu przyczepy);
Gniazdo zaczepu. |
| 15 | 25A Jednostka sterująca rozpoznawania przyczepy |
| 16 | 7.5A Jednostka sterująca układu wspomagania parkowania;
Jednostka sterująca czujnika ciśnienia w oponach. |
| 17 | 25A Jednostka sterująca dla programowalnych funkcji specjalnych |
| 18 | 25A Jednostka sterująca dla programowalnych funkcji specjalnych |
| 19 | 5/25A dachowa elektryczna jednostka sterująca |
| 20 | 7,5 / 10A Przekaźnik do pompowania chłodziwa po wyłączeniu;
Przekaźnika silnika, miejsce na nogi i oświetlenie wejścia. |
| 21 | 30A Przekaźnik odmgławiacza tylnej szyby |
| 22 | 15A Przekaźnik ogrzewania tylnej szyby 2 |
| 23 | 10 / 15A Włącznik oświetlenia skrzyni ładunkowej;
Gniazdo 12 V 2 -U18-. |
| 24 | Gniazdo 15A 12V 4 |
| 25 | Gniazdo 15A 12V 3 |
| 26 | 25A Dodatkowa jednostka sterująca nagrzewnicą |
| 27 | 20 / 25A Dodatkowa jednostka sterująca nagrzewnicą |
| 28 | 30 / 40A Przekaźnik pompy hydraulicznej skrzyni biegów, przekaźnik rozrusznika 1 |
| 29 | 15A Jednostka sterująca mech. Elektronicznie sterowana skrzynia biegów |
| 30 | 5A Jednostka sterująca systemu regulacji akumulatora |
| 31 | 15 / 30A Sterownik lewych drzwi przesuwnych (od maja 2012);
Sterownik tylnego wentylatora nawiewnego; Tylny wentylator nawiewny. |
| 32 | 5A Jednostka sterująca do kontroli akumulatora |
| 33 | 7,5 / 15 / 30A Nieużywany;
Sterownik prawych drzwi przesuwnych (od maja 2012); Przekaźnik blokady skrzynki rozdzielczej (od stycznia 2012); Sprężarka powietrza (od stycznia 2012). |
| 34 | 7,5 / 15A Sterownik układu ogrzewania czynnika redukującego;
Czujnik skrzyni biegów do blokady mechanizmu różnicowego. |
| 35 | 3 / 15A Sterownik układu ogrzewania czynnika redukującego;
Sterownik ochrony sprężarki (od stycznia 2012 r.). |
| 36 | 5A Nieużywany (do stycznia 2012 r.);
Przełącznik sprężarki (od stycznia 2012 r.). |
| 37 | Zapasowy |
| 38 | Zapasowy |
| 39 | 7,5 / 15A Wyłącznik wentylatora dachowego do wentylacji nawiewnej przestrzeni ładunkowej (od listopada 2011);
Przekaźnik syreny (od listopada 2011). |
| 40 | Zapasowy |
| 41 | Zapasowy |
| 42 | 30A Jednostka sterująca wentylatora parownika -J349- |
| 43 | Zapasowy |
| 44 | Zapasowy |
| 45 | Zapasowy |
| 46 | Zapasowy |
| 47 | Zapasowy |
| 48 | Zapasowy |
| 49 | Zapasowy |
| 50 | Zapasowy |
| 51 | Zapasowy |
| 52 | Zapasowy |
| 53 | Zapasowy |
| 54 | Zapasowy |
| 55 | Zapasowy |
| 56 | Zapasowy |
Dodatkowe bezpieczniki
Opis
| A | Przekaźnik izolacji akumulatora |
| B | Przekaźnik rozrusznika 1 |
| C | Przekaźnik rozrusznika 2 |
| 1 | Nieużywany |
| 2 | Przekaźnik do rozładunku kl. piętnaście |
| 3 | Przekaźnik do rozładunku 3 zaciski 15;
Przekaźnik do sprężarki pneumatycznej. |
| 4 | Przekaźnik pompy hydraulicznej skrzyni biegów;
Przekaźnik przełączający światła do jazdy dziennej. |
| 5 | Podgrzewany przekaźnik tylnej szyby |
| 6 | Przekaźnik podgrzewanej tylnej szyby 2 |
| 7 | Przekaźnik rozładowujący 2 zaciski 15 |
| 8 | Nieużywany |
| 9 | Podgrzewany przekaźnik szyby przedniej |
| 10 | Przekaźnik wentylatora nawiewu |
| 11 | Nieużywany |
| 12 | Nieużywany |
| 13 | Nieużywany |
| 14 | Nieużywany |
| 15 | Przekaźnik do nadbudówek specjalnych, kl. piętnaście |
| 16 | Przekaźnik do nadbudówek specjalnych, kl. 61 |
| 17 | Przekaźnik tylnej klapy Przekaźnik oświetlenia wnętrza |
| 18 | Przekaźnik układu czyszczenia reflektorów;
Przekaźnik odblokowywania sprężarki pneumatycznej. |
| 19 | Przekaźnik syreny 2;
Przekaźnik oświetlenia wejścia i miejsca na nogi; Przekaźnik sprężarki powietrza – regeneracja. |
| 20 | Przekaźnik alarmu antykradzieżowego 1 |
| 21 | Przekaźnik pompy płynu chłodzącego |
| 22 | Przekaźnik obiegu płynu chłodzącego po wyłączeniu silnika |
| 23 | Przekaźnik syreny;
Przekaźnik odcinający ABS. |
| 24 | Przekaźnik blokujący 1 skrzynię rozdzielczą |
| 25 | Skrzynka rozdzielcza przekaźnika blokującego 2 |
| 26 | Przekaźnik do wyłączenia urządzenia ostrzegawczego cofania;
Przekaźnik do blokowania 3 skrzynki rozdzielczej. |
