W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Caddy III z lat: 2008, 2009, 2010. Volkswagen Caddy III produkowany w latach 2008-2010 to samochód użytkowy, który powstał na bazie piątej generacji Golfa. Model ten oferowany był w wersjach z krótkim lub długim rozstawem osi oraz jako furgon, kombi lub pickup. […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Caddy III z lat: 2008, 2009, 2010.
Volkswagen Caddy III produkowany w latach 2008-2010 to samochód użytkowy, który powstał na bazie piątej generacji Golfa. Model ten oferowany był w wersjach z krótkim lub długim rozstawem osi oraz jako furgon, kombi lub pickup.
W tych latach Volkswagen Caddy III przeszedł niewielkie zmiany wizualne, m.in. zmieniono kształt reflektorów oraz zastosowano nowe wzory kół. Wnętrze pojazdu zyskało m.in. nowe materiały wykończeniowe oraz lepszy system audio.
Pod maską Volkswagena Caddy III z lat 2008-2010 znajdować się mogły różne jednostki napędowe, m.in. benzynowe 1.4, 1.6 oraz 2.0 oraz diesle 1.9 i 2.0 TDI w różnych konfiguracjach mocy. Dostępne były również różne skrzynie biegów, w tym manualne i automatyczne.
Za zapalniczkę (gniazda zasilania) w Volkswagen Caddy odpowiadają bezpieczniki 42, 47 i 53 w skrzynce bezpieczników tablicy rozdzielczej.

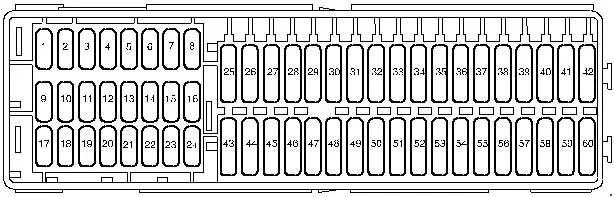

Panel przyrządów
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | – | Nieużywany |
| 5 | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| 8 | – | Nieużywany |
| 9 | 10 | Złącze 4-stykowe -T4g- (dotyczy tylko pojazdów specjalnych) Złącze 10-stykowe -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 10 | 5 | Przekaźnik pompy paliwa -J17- (BSE, BSF, BUD, BSX) Przekaźnik napięcia zasilania zacisku 15 -J329- (BSE, BSF) Interfejs diagnostyczny magistrali danych -J533- Jednostka sterująca silnika -J623- |
| 11 | 5 | Jednostka sterująca wspomaganiem parkowania -J446- (tylko modele z pomocą parkowania) |
| 12 | 5 | Licznik taksówek -G41- (tylko taksówki) Licznik taksówek lustrzanych -G511- (tylko taksówki) |
| 12 | 10 | Złącze 2-stykowe -T2ac- (dotyczy wyłącznie pojazdów specjalnych) Złącze 28-stykowe -T28a- (dotyczy wyłącznie pojazdów specjalnych) |
| 13 | 5 | Regulator zasięgu reflektorów -E102-
Silnik regulacji zasięgu lewego reflektora -V48- Silnik regulacji zasięgu prawego reflektora -V49- Przycisk TCS i ESP -E256- Przekaźnik świateł hamowania -J111- (tylko modele bez centralnego zamka) Jednostka sterująca wspomagania kierownicy -J500- (tylko modele ze wspomaganiem kierownicy) |
| 14 | 5 | Miernik masy powietrza -G70- (BLS, BSU, BJB, BDJ, BST, BMM, CHWA) Grzałka odpowietrznika skrzyni korbowej -N79- (BSE, BSF, BLS, BSU, BJB, BSX, BMM, CHWA) Wyłącznik świateł cofania – F4- Przekaźnik pracy dodatkowej grzałki -J485- (tylko modele z pomocniczą grzałką płynu chłodzącego) Zawór elektromagnetyczny układu filtra z węglem aktywnym 1-N80- (BSX) 16-stykowe złącze -T16- (połączenie autodiagnostyki) |
| 15 | 5 | Sterownik poduszki powietrznej -J234-
Lampka ostrzegawcza dezaktywacji przedniej poduszki powietrznej pasażera -K145- |
| 16 | 5 | Przełącznik wyjścia nagrzewnicy/ciepła -E16- (tylko modele bez układu klimatyzacji) Czujnik wysokiego ciśnienia -G65- (tylko modele z układem klimatyzacji) Czujnik poziomu i temperatury oleju -G266- (tylko modele z elastycznym wyświetlaczem interwałów serwisowych) Climatronic jednostka sterująca -J255- (tylko modele z klimatyzacją Climatronic) Jednostka sterująca we wstawce w desce rozdzielczej -J285- Przekaźnik niskiej mocy cieplnej -J359- (tylko modele z nagrzewnicą PTC (dodatni współczynnik temperatury)) |
| 17 | 7,5 | Lewe światło tylne i żarówka tylnego światła przeciwmgielnego -M41- (modele bez centralnego zamka) Wyłącznik stykowy tylnego światła przeciwmgłowego -F216- (tylko modele z obsługą przyczepy i bez centralnego zamka) |
| 18 | 5 | Pilot alarmu taksówki, jednostka sterująca -J601- (tylko taksówki) Złącze 10-stykowe -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 19 | 5 | 10-pinowe złącze -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 19 | 10 | Licznik taksówek -G41- (tylko taxi) Lustrzany licznik taksówek -G511- (tylko taxi) Radio dwukierunkowe -R8- (tylko taxi) |
| 20 | 7,5 | Pokładowa jednostka sterująca zasilaniem -J519- (światło wewnętrzne) |
| 21 | 10 | Dźwignia zmiany biegów -E313- (tylko modele ze skrzynią biegów z bezpośrednim przełączaniem) Sterownik czujników dźwigni zmiany biegów -J587- (tylko modele ze skrzynią biegów z bezpośrednim przełączaniem) Przełącznik tiptronic -F189- (tylko modele ze skrzynią biegów z bezpośrednim przełączaniem) Sterownik automatycznej skrzyni biegów -J217- 16 -złącze stykowe -T16- (połączenie autodiagnostyczne) Sterownik układu klimatyzacji -J255- (tylko modele z układem Climatronic) Przełącznik wyjścia nagrzewnicy/ogrzewania -E16- Sterownik układu klimatyzacji -J301- Jednostka sterująca we wkładce w desce rozdzielczej -J285- Jednostka sterująca elektroniki kolumny kierownicy -J527- Czujnik deszczu i światła -G397- (tylko modele z czujnikiem deszczu i światła) Interfejs diagnostyczny magistrali danych -J533- |
| 22 | 10 | Sterownik drzwi kierowcy -3386-
Sterownik drzwi przednich pasażera -J387- |
| 23 | 5 | Włącznik oświetlenia wnętrza (taksówka) -E115- (tylko taksówka) Przełącznik znaku taksówki -El38- (tylko taksówka) Przycisk systemu głośnomówiącego -E487- (tylko taksówka) |
| 23 | 10 | Złącze 3-stykowe -T3r- (dotyczy tylko pojazdów specjalnych) Złącze 10-stykowe -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 24 | 5 | Czujnik monitorowania wnętrza -G273-
Nadajnik nachylenia pojazdu -G384- Klakson alarmowy -H12- |
| 25 | – | Nieużywany |
| 26 | 10 | Złącze 2-stykowe -T2ab- (dotyczy tylko pojazdów specjalnych) |
| 27 | 15 | Przekaźnik odcinający do sprzęgła magnetycznego układu klimatyzacji -J246- (tylko dla modeli ze sterowaniem hydraulicznym) |
| 28 | 5 | Włącznik światła -E1- (modele z centralnym zamkiem) |
| 28 | 20 | Wyłącznik tylnych świateł przeciwmgielnych -E18- (tylko modele bez centralnego zamka) |
| 29 | 15 | Silnik wycieraczki tylnej szyby -V12- (tylko modele z wycieraczką tylnej szyby) |
| 30 | 25 | Włącznik światła -E1- (tylko modele bez centralnego zamka) |
| 31 | 5 | Przełącznik wyjścia nagrzewnicy/ciepła -E16- (tylko modele bez układu klimatyzacji) Sterownik układu klimatyzacji -J301- (tylko modele z układem klimatyzacji) Sterownik klimatyzacji -J255- (tylko modele z układem klimatyzacji) Nagrzewnica strumieniowa lewego spryskiwacza element -Z20- Prawy element nagrzewnicy strumieniowej spryskiwacza -Z21- |
| 32 | 15 | Pompa spryskiwacza szyby przedniej i tylnej szyby -V59- |
| 33 | 40 | Przełącznik wyjścia nagrzewnicy/ciepła -E16- Jednostka sterująca układu klimatyzacji -J301- Przekaźnik pracy dodatkowej nagrzewnicy -J485- (tylko modele z dodatkową nagrzewnicą chłodziwa) |
| 34 | – | Nieużywany |
| 35 | 10 | Światło jarzeniowe z tyłu wysokiego dachu -W41- (dotyczy tylko pojazdów specjalnych) Światło jarzeniowe na środku wysokiego dachu -W42- (dotyczy tylko pojazdów specjalnych) |
| 36 | – | Nieużywany |
| 37 | 15 | Żarówka prawego światła mijania -M31- (modele bez centralnego zamka) |
| 38 | 15 | Żarówka z lewym światłem mijania -M29- (tylko modele bez centralnego zamka) |
| 39 | 20 | 10-pinowe złącze -T10ai- (dotyczy tylko pojazdów specjalnych) |
| 40 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 41 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 42 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 43 | 15 | Przekaźnik 2 elektrycznej pompy paliwa -J49- (BSE, BSF, BUD, BSX) Przekaźnik pompy paliwa -J17- (BDJ, BST, BLS, BSU, BJB, BSE, BSF, BUD, BSX, BMM) |
| 44 | 40 | Jednostka sterująca dmuchawą świeżego powietrza -J126- |
| 45 | 20 | Przekaźnik układu spryskiwaczy reflektorów -J39- (tylko modele z układem spryskiwaczy reflektorów) Pompa układu spryskiwaczy reflektorów -V11- (tylko modele z układem spryskiwaczy reflektorów) |
| 46 | 15 | Klakson tonów wysokich -H2- Klakson basowy -H7-Przekaźnik klaksonu -J413- |
| 47 | 25 | Zapalniczka -U1- |
| 48 | 30 | Podgrzewana jednostka sterująca przednich siedzeń -J774- |
| 49 | 30 | Sterownik drzwi kierowcy -J386- (tylko w modelu z elektrycznym regulatorem szyby) Sterownik drzwi przednich pasażera -J387- (tylko w modelu z elektrycznym regulatorem szyby) |
| 50 | 25 | Centralna jednostka sterująca systemu wygody -J393- |
| 51 | 30 | 10-pinowe złącze -T10ai- (dotyczy tylko pojazdów specjalnych) |
| 52 | 25 | Przekaźnik dmuchawy świeżego powietrza -J13- (tylko modele z nagrzewnicą pomocniczą) Pokładowa jednostka sterująca zasilaniem -J519- Ogrzewana tylna szyba -Z1- |
| 53 | 15 | Gniazdo 12 V -U5- (w pobliżu dźwigni hamulca ręcznego) |
| 53 | 30 | Gniazdo 12 V -U5- (w pobliżu dźwigni hamulca ręcznego) Gniazdo 12 V 2 -U18- (lewy bagażnik) |
| 54 | – | Nieużywany |
| 55 | – | Nieużywany |
| 56 | – | Nieużywany |
| 57 | 5 | Dwukierunkowy przełącznik radiowy -E72- (dotyczy tylko pojazdów specjalnych) Silnik nadal pracuje bez kluczyka -E489- (dotyczy tylko pojazdów specjalnych) Pamięć danych o wypadku -J754- (dotyczy tylko pojazdów specjalnych) Złącze 10-stykowe – T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 58 | 10 | 4-pinowe złącze -T4g- (dotyczy tylko pojazdów specjalnych) |
| 59 | – | Nieużywany |
| 60 | – | Nieużywany |

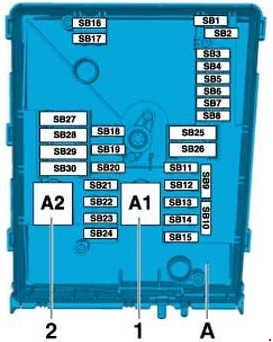

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 4 | 30 | Moduł sterujący ABS -J104- |
| 5 | 15 | Mechatronika dla dwusprzęgłowej skrzyni biegów -J743- |
| 6 | – | Nieużywany |
| 7 | 40 | Przekaźnik zasilania napięciowego zacisku 15 2 -J681- |
| 8 | 3 | Moduł sterujący z wyświetlaczem dla systemu radiowego i nawigacyjnego -J503- Radio -R- |
| 9 | 5 | Moduł sterujący elektroniką obsługi telefonu komórkowego -J412-Nieużywany (od maja 2009) |
| 10 | 10 | Przekaźnik zasilania prądowego Motronic -J271- (BUD, BSX) Term. 30 przekaźnik zasilania napięciem -J317- (BDJ, BST, BLS, BMM, BSU, BJB) Moduł sterujący silnika -J623- (BSX, BUD) |
| 11 | 20 | Pomocnicza jednostka sterująca nagrzewnicą -J364- |
| 12 | 5 | Interfejs diagnostyczny magistrali danych -J533- Nieużywany (od maja 2009) |
| 13 | 15 | Moduł sterujący silnika -J623- (BSX, BUD) Moduł sterujący Simos -J361- (BSE, BSF) |
| 13 | 30 | Moduł sterujący układu bezpośredniego wtrysku oleju napędowego -J248- (BDJ, BJB, BLS, BMM, BST, BSU) |
| 14 | 20 | Cewka zapłonowa 1 ze stopniem wyjściowym -N70- (BSX, BUD) Cewka zapłonowa 2 ze stopniem wyjściowym -N127- (BSX, BUD) Cewka zapłonowa 3 ze stopniem wyjściowym -N291- (BSX, BUD) Cewka zapłonowa 4 ze stopniem wyjściowym -N292 – (BSX, BUD) Transformator zapłonowy -N152- (BSE, BSF, BSX) |
| 15 | 5 | Przekaźnik pompy paliwa -J17- (BDJ, BJB, BLS, BMM, BST, BSU) Przekaźnik świec żarowych -J52- (BDJ, BST) Moduł automatycznego sterowania okresem świecenia -J179- (BJB, BLS, BMM, BSU) |
| 15 | 10 | Przekaźnik wyłączania pompy paliwa -J333- (BSX) Wtryskiwacz do cylindra 1 -N30- (BUD) Wtryskiwacz do cylindra 2 -N31- (BUD) Wtryskiwacz do cylindra 3 -N32- (BUD) Wtryskiwacz do cylindra 4 -N33- (BUD) Wtryskiwacz gazu 1 -N366- (BSX) Wtryskiwacz gazu 2 -N367- (BSX) Wtryskiwacz gazu 3 -N368- (BSX) Wtryskiwacz gazu 4 -N369- (BSX) |
| 16 | 30 | Pokładowa jednostka sterująca zasilaniem -J519-, prawy reflektor |
| 17 | – | Nieużywany |
| 18 | 30 | Specjalna jednostka sterująca pojazdu -J608- |
| 19 | 30 | Silnik wycieraczek szyby przedniej -V- |
| 20 | 40 | Świeca żarowa 3 -Q12- (BDJ, BST) Świeca żarowa 4 -Q13- (BDJ, BST) |
| 20 | 10 | Zawór odcinający zbiornik 1-N361- (BSX) (od maja 2009) Zawór odcinający zbiornik 2 -N362- (BSX) (od maja 2009) Zawór odcinający zbiornik 3 -N363- (BSX) (od maja 2009 ) Zawór odcinający zbiornik 4 -N429- (BSX) (od maja 2009) Zawór odcinający zbiornik 5 -N430- (BSX) (od maja 2009) |
| 21 | 10 | Grzałka sondy lambda -Z19- (BLS, BMM) |
| 21 | 15 | Grzałka sondy lambda -Z19- (BSE, BSF, BSX, BUD) Grzałka sondy lambda 1 za katalizatorem -Z29- (BSE, BSF, BSX, BUD) |
| 22 | 5 | Nadajnik pozycji sprzęgła -G476- |
| 23 | 5 | Przekaźnik pompy powietrza wtórnego -J299- (BSE) Zawór recyrkulacji spalin -N18- (BDJ, BST) |
| 23 | 10 | Zawór recyrkulacji spalin -N18- (BJB, BSU) Zawór elektromagnetyczny regulacji ciśnienia doładowania -N75- (BJB, BLS, BMM, BSU) Zawór przełączający chłodnicy recyrkulacji spalin -N345- (BJB, BLS, BMM, BSU) Zamknięcie zbiornika- zawór odcinający 1 -N361- (BSX) (do maja 2009 r.) Zawór odcinający zbiornik 2 -N362- (BSX) (do maja 2009 r.) Zawór odcinający zbiornik 3 -N363- (BSX) (do maja 2009 r.) Wysokie- zawór ciśnieniowy do pracy na gazie -N372- (BSX) Zawór odcinający zbiornik 4 -N429- (BSX) (do maja 2009 r.) |
| 24 | 10 | Wtryskiwacz do cylindra 1 -N30- (BSX) Wtryskiwacz do cylindra 2 -N31- (BSX) Wtryskiwacz do cylindra 3 -N32- (BSX) Wtryskiwacz do cylindra 4 -N33- (BSX) Elektrozawór filtra z węglem aktywnym 1-N80- (BSE, BSF, BUD) Zawór przełączający zmiennego kolektora dolotowego -N156- (BSE, BSF) Silnik klapy kolektora dolotowego -V157- (BDJ, BST) Sterownik wentylatora chłodnicy -J293- Rezystor ochronny -N235- |
| 25 | 40 | Moduł sterujący ABS -J104- |
| 26 | 40 | Pokładowa jednostka sterująca zasilaniem -J519-, lewy reflektor |
| 27 | 40 | Przekaźnik pompy powietrza wtórnego -J299- ( BSE) Silnik pompy powietrza wtórnego -V101- Świeca żarowa 1 -Q10- (BDJ, BST) Świeca żarowa 2 -Q11- (BDJ, BST) |
| 27 | 50 | Moduł automatycznego sterowania okresem żarzenia -J179- (BJB, BLS, BMM, BSU) Świeca żarowa 1 -Q10- Świeca żarowa 2 -Q11- Świeca żarowa 3 -Q12- Świeca żarowa 4 -Q13- |
| 28 | – | Nieużywany |
| 29 | 30 | Bezpieczniki na uchwycie bezpiecznika C -SC- (pojazdy specjalne) Bezpiecznik 18 na uchwycie bezpiecznika -SC18- Bezpiecznik 19 na uchwycie bezpiecznika -SC19- Bezpiecznik 35 na uchwycie bezpiecznika -SC35- do -SC39- Bezpiecznik 57 na uchwycie bezpiecznika -SC57- Bezpiecznik 58 na uchwycie bezpiecznika -SC58- |
| 30 | 50 | Bezpieczniki na uchwycie bezpieczników C -SC- (tylko ze sprzęgiem przyczepy) (do maja 2009) Bezpiecznik 39 na uchwycie bezpieczników -SC39- do -SC41- Bezpieczniki na uchwycie bezpieczników C -SC- (tylko ze sprzęgiem przyczepy) (od maja 2009) Bezpiecznik 40 na uchwycie bezpiecznika -SC40- do -SC42- |

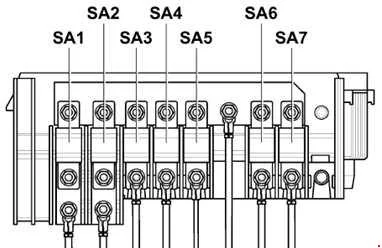

Skrzynka bezpieczników wstępnych
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 150 | Alternator -C- 90A/ 110A |
| 1 | 200 | Alternator -C- 140A |
| 2 | 80 | Moduł sterujący wspomagania kierownicy -J500- Elektromechaniczny silnik wspomagania kierownicy -V187- |
| 3 | 50 | Sterownik wentylatora chłodnicy -J293-
Wentylator chłodnicy -V7- Wentylator chłodnicy -V7- |
| 4 | 50 80 |
Wbudowana jednostka sterująca zasilaniem -J519- Przekaźnik odciążający styk X -J59- Bezpiecznik 7 na uchwycie bezpiecznika -SC7- Bezpiecznik 8 na uchwycie bezpiecznika -SC8- Bezpiecznik 28 na uchwycie bezpiecznika -SC28- do -SC33- |
| 5 | 100 | Bezpieczniki na uchwycie bezpiecznika C -SC- Bezpiecznik 20 na uchwycie bezpiecznika -SC20- do -SC24- Bezpiecznik 42 na uchwycie bezpiecznika -SC42- do -SC52- |
| 6 | 40 | Przekaźnik niskiej mocy cieplnej -J359- Pomocniczy element nagrzewnicy powietrza -Z35- |
| 7 | 80 | Przekaźnik wysokiej mocy cieplnej -J360- Pomocniczy element nagrzewnicy powietrza -Z35- |
