Volkswagen Caddy III (2006-2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Caddy III z lat: 2006, 2007. Volkswagen Caddy III produkowany w latach 2006-2007 to druga część trzeciej generacji popularnego vana produkowanego przez niemieckiego producenta samochodów Volkswagen. W porównaniu do wcześniejszej wersji (2004-2005), Caddy III z lat 2006-2007 przeszedł niewielkie zmiany kosmetyczne. Zmieniono […]

05/09/2023
Czas czytania: 10 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Caddy III z lat: 2006, 2007.

Volkswagen Caddy III produkowany w latach 2006-2007 to druga część trzeciej generacji popularnego vana produkowanego przez niemieckiego producenta samochodów Volkswagen.

W porównaniu do wcześniejszej wersji (2004-2005), Caddy III z lat 2006-2007 przeszedł niewielkie zmiany kosmetyczne. Zmieniono m.in. przednie zderzaki i grill oraz wprowadzono nowe wzory felg.

W zależności od wybranej wersji wyposażenia, Caddy III mógł być napędzany przez silniki benzynowe o pojemności 1.4 lub 1.6 litra, lub diesle o pojemności 1.9 lub 2.0 litra. Moc silników wynosiła od 70 do 140 KM.

Wersja z 2006 roku wprowadziła również nowe wersje wyposażenia, w tym m.in. Trendline, Comfortline i Life. Caddy III z lat 2006-2007 był dostępny w wersjach z krótkim i długim rozstawem osi, co pozwalało na dostosowanie go do potrzeb użytkowników, np. do przewozu większych gabarytów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

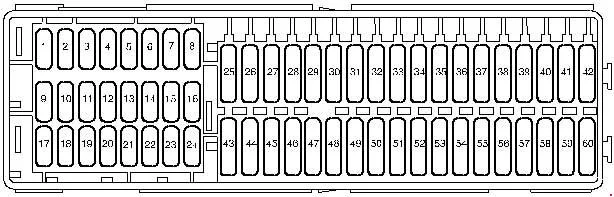

Panel przyrządów

Volkswagen Caddy III (2006-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Nieużywane (dotyczy do maja 2006 r.)
Złącze 10-stykowe -T10c- (od listopada 2006 r.; tylko dla modeli z interfejsem elektrycznym)
1 10
15
Dwukierunkowy przełącznik radiowy -E72- (dotyczy tylko pojazdów specjalnych)
Silnik nadal pracuje bez kluczyka -E489- (dotyczy tylko pojazdów specjalnych)
Sterownik pojazdu specjalnego -J608- (do listopada 2006; dotyczy tylko pojazdów specjalnych)
4-pinowe złącze -T4g- (dotyczy tylko pojazdów specjalnych)
2 5 Przekaźnik pompy paliwa -J17- (BCA, BGU, BSE, BSF, BUD, BSX)
Przekaźnik zasilania napięciowego zacisku 15 -J329- (BGU, BSE, BSF, BUD, BSX)
Interfejs diagnostyczny magistrali danych -J533-Sterownik silnika -J623 –
3 5 Regulator zasięgu reflektorów -E102-

Silnik regulacji zasięgu lewego reflektora -V48-

Silnik regulacji zasięgu prawego reflektora -V49-
Przełącznik układu kontroli trakcji -E132- (od listopada 2006)
Przycisk TCS i ESP -E256- (od listopada 2006)
Dźwignia zmiany biegów – E313- (od listopada 2006; tylko modele z bezpośrednią skrzynią biegów)
Włącznik świateł hamowania -F- (od listopada 2006)
Sterownik ABS -J104- (od listopada 2006)
Sterownik detektora przyczepy -J345- (od listopada 2006)
Wspomaganie kierownicy sterownik -J500- (od listopada 2006; tylko modele ze wspomaganiem kierownicy)
Sterownik czujników dźwigni zmiany biegów -J587- (od listopada 2006; tylko modele z bezpośrednią skrzynią biegów)
Jednostka mechatroniczna dla dwusprzęgłowej skrzyni biegów -J743- (od listopada 2006; tylko modele z bezpośrednią skrzynią biegów)

4 5 Jednostka sterująca elektroniką obsługi telefonu komórkowego -J412- (tylko modele z telefonem)
5 15 Miernik masy powietrza -G70- (BLS, BSU, BJB, BDJ, BST)
Grzałka odpowietrznika skrzyni korbowej -N79- (BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB)
Wyłącznik świateł cofania -F4- (od Listopad 2006)
Przekaźnik pracy dodatkowej grzałki -J485- (od listopada 2006; tylko modele z dodatkową grzałką płynu chłodzącego)
Złącze 16-stykowe -T16- (od listopada 2006; podłączenie autodiagnostyki)
5 10 Element grzejny odpowietrznika skrzyni korbowej -N79- (BSX)
Zawór elektromagnetyczny układu filtra z węglem aktywnym 1-N80- (BSX)
Złącze 16-stykowe -T16- (od listopada 2006; podłączenie autodiagnostyki)
Wyłącznik świateł cofania -F4- (od listopada 2006)
Przekaźnik pracy dodatkowej grzałki -J485- (od listopada 2006; tylko modele z dodatkową grzałką płynu chłodzącego)
6 5 Sterownik poduszki powietrznej -J234-

Lampka ostrzegawcza dezaktywacji przedniej poduszki powietrznej pasażera -K145-

7 5 Przełącznik wyjścia nagrzewnicy/ciepła -E16- (tylko modele z ogrzewaniem siedzenia
i bez centralnego zamka)

Sterownik systemu klimatyzacji -J301- (tylko modele z ogrzewaniem siedzenia i bez centralnego zamka)
Nie używany (od listopada 2006)

8 5 Lewy element nagrzewnicy spryskiwacza -Z20- (tylko modele bez centralnego zamka)
Prawy element nagrzewnicy spryskiwacza -Z21- (tylko modele bez centralnego zamka)
Nieużywany (od listopada 2006)
9 10 Sterownik wspomagania kierownicy -J500- (tylko modele ze wspomaganiem kierownicy)
Nieużywany (od listopada 2006)
10 10 Wyłącznik świateł cofania -F4-
Przekaźnik pracy dodatkowej grzałki -J485- (tylko modele z dodatkową grzałką płynu chłodzącego)
Złącze 16-stykowe -T16- (połączenie autodiagnostyki)
Nieużywane (od listopada 2006)
11 Nieużywany (dotyczy do maja 2006 r.)
11 10 Złącze 2-stykowe -T2ab- (dotyczy tylko pojazdów specjalnych, obowiązuje od czerwca 2006)
12 Nieużywany (dotyczy do maja 2006 r.)
12 5 Włącznik oświetlenia wnętrza (taksówki) -E115- (tylko taksówki)
Włącznik znaku taksówki -E138- (tylko taksówki)
Przycisk systemu głośnomówiącego -E487- (tylko taksówki)
Licznik taksówek -G41- (tylko taksówki)
12 10 Złącze 2-stykowe -T2ac- (dotyczy wyłącznie pojazdów specjalnych)
Złącze 28-stykowe -T28a- (dotyczy wyłącznie pojazdów specjalnych)
13 5 Jednostka sterująca detektora przyczepy -J345- (tylko modele z obsługą przyczepy i bez centralnego zamka)
Nieużywany (od listopada 2006 r.)
14 5 Przełącznik systemu kontroli trakcji -E132-

Przycisk TCS i ESP -E256-

Sterownik ABS -J104-
Włącznik świateł hamowania -F- (obowiązuje od czerwca 2006) Nie używany (od listopada 2006)

15 5 Dźwignia zmiany biegów -E313- (tylko modele ze skrzynią biegów z bezpośrednim przełączaniem)
Sterownik czujników dźwigni zmiany biegów -J587- (tylko modele ze skrzynią biegów z bezpośrednim przełączaniem)
Moduł mechatroniczny dla dwusprzęgłowej skrzyni biegów -J743- (tylko modele ze skrzynią biegów z bezpośrednim przełączaniem)
Nie używany (od listopad 2006)
16 5 Przełącznik wyjścia nagrzewnicy/ciepła -E16- (tylko modele bez układu klimatyzacji)
Czujnik wysokiego ciśnienia -G65- (tylko modele z układem klimatyzacji)
Czujnik poziomu i temperatury oleju -G266- (tylko dla modeli z elastycznym wyświetlaczem interwałów serwisowych)
Sterowanie jednostka we wkładce deski rozdzielczej -J285-
17 7,5 Lewe światło tylne i żarówka tylnego światła przeciwmgielnego -M41- (modele bez centralnego zamka)
Wyłącznik stykowy tylnego światła przeciwmgłowego -F216- (tylko modele z obsługą przyczepy i bez centralnego zamka)
18 5 Nieużywane (dotyczy do maja 2006 r.)
Zdalne sterowanie alarmem taksówki, jednostka sterująca -J601- (tylko taksówka, dotyczy od czerwca 2006)
10-stykowe złącze -T10c- (tylko dla modeli z interfejsem elektrycznym) (od listopada 2006)
19 5 Nieużywane (dotyczy do maja 2006 r.)
Złącze 10-stykowe -T10c- (tylko dla modeli bez interfejsu elektrycznego, stosowane od czerwca 2006 r.)
19 10 Licznik taksówek -G41- (tylko taksówki, obowiązuje od czerwca 2006)
Radiotelefon dwukierunkowy -R8- (tylko taksówki, obowiązuje od czerwca 2006)
20 5 Sterownik automatycznej skrzyni biegów -J217-
20 10 10-pinowe złącze -T10c- (od listopada 2006; tylko dla modeli z interfejsem elektrycznym)
21 5
10
Dźwignia zmiany biegów -E313- (tylko modele ze skrzynią biegów z bezpośrednim przełączaniem)
Sterownik czujników dźwigni zmiany biegów -J587- (tylko modele ze skrzynią biegów z bezpośrednim przełączaniem)
Przełącznik tiptronic -F189- (od listopada 2006; tylko modele ze skrzynią biegów z bezpośrednim przełączaniem)
Sterownik automatycznej skrzyni biegów -J217- (od listopada 2006)
16-pinowe złącze -T16- (od listopada 2006; podłączenie autodiagnostyki)
Wyłącznik światła -E1- (od listopada 2006)
Przełącznik wyjścia nagrzewnicy/ciepła -E16- (od listopada 2006)
Klimatyzacja sterownik systemu -J301- (od listopada 2006)
Odbiornik zdalnego sterowania do dodatkowej grzałki płynu chłodzącego -R149- (od listopada 2006; tylko modele z odbiornikiem zdalnego sterowania do dodatkowej grzałki płynu chłodzącego)
22 5 Odbiornik zdalnego sterowania do dodatkowej grzałki płynu chłodzącego -R149- (tylko modele z odbiornikiem zdalnego sterowania do dodatkowej grzałki płynu chłodzącego)
Nieużywany (od listopada 2006 r.)
23 10 Wyłącznik świateł hamowania -F- (obowiązuje do maja 2006 r.)
23 10 Złącze 3-stykowe -T3r- (dotyczy tylko pojazdów specjalnych, obowiązuje od czerwca 2006)
24 10
5
Wyłącznik światła -E1- (do listopada 2006 r.)
Przełącznik wyjścia nagrzewnicy/ciepła -E16- (do listopada 2006 r.)
Jednostka sterująca systemu klimatyzacji -J301- (do listopada 2006 r.)
Złącze 16-stykowe -T16- (do listopada 2006 r.; samo- podłączenie diagnostyczne) Czujnik monitorowania wnętrza -G273- (od listopada 2006)
Nadajnik pochylenia pojazdu -G384- (od listopada 2006)
Klakson -H12- (od listopada 2006)
25 Nieużywany
26 20 Wtryskiwacz, cylinder 1-N30- (BCA, BGU, BSE, BSF, BUD)
Wtryskiwacz, cylinder 2 -N31- (BCA, BGU, BSE, BSF, BUD)
Wtryskiwacz, cylinder 3 -N32- (BCA, BGU, BSE, BSF, BUD)
Wtryskiwacz, cylinder 4 -N33- (BCA, BGU, BSE, BSF, BUD)
27 20 Nieużywany (do listopada 2006 r.)
Sterownik automatycznej skrzyni biegów -J217-,
pod wyściółką nadkola przedniego lewego (od listopada 2006 r.)
28 5 Włącznik światła -E1- (modele z centralnym zamkiem)
28 20 Wyłącznik tylnych świateł przeciwmgielnych -E18- (od listopada 2006; tylko modele bez centralnego zamka)
29 15 Silnik wycieraczki tylnej szyby -V12- (tylko modele z wycieraczką tylnej szyby)
30 5 Przełącznik wyjścia nagrzewnicy/ciepła -E16- (tylko modele z ogrzewaniem siedzenia i centralnym zamkiem) Sterownik systemu klimatyzacji -J301- (tylko modele z ogrzewaniem siedzenia i centralnym zamkiem)
30 25 Włącznik światła -E1- (tylko modele bez centralnego zamka)
31 15 Pokładowa jednostka sterująca zasilaniem -J519-
32 5 Lewy element spryskiwacza strumieniowego -Z20- (tylko modele z centralnym zamkiem)
Prawy element spryskiwacza strumieniowego -Z21- (tylko modele z centralnym zamkiem)
33 40 Przełącznik wyjścia nagrzewnicy/ciepła -E16-
Jednostka sterująca układu klimatyzacji -J301-
Przekaźnik pracy dodatkowej nagrzewnicy -J485- (tylko modele bez dodatkowej nagrzewnicy chłodziwa)
34 Nieużywany
35 Nieużywany
36 Nieużywany (dotyczy do maja 2006 r.)
36 20 10-stykowe złącze -T10ai- (dotyczy tylko pojazdów specjalnych, obowiązuje od czerwca 2006)
37 15 Żarówka prawego światła mijania -M31- (modele bez centralnego zamka)
38 15 Żarówka z lewym światłem mijania -M29- (tylko modele bez centralnego zamka)
38 10 Światło fluorescencyjne z tyłu wysokiego dachu -W41- (dotyczy tylko pojazdów specjalnych, obowiązuje od czerwca 2006)
Światło fluorescencyjne na środku wysokiego dachu -W42- (dotyczy tylko pojazdów specjalnych, obowiązuje od czerwca 2006)
39 Nieużywany
40 20 Jednostka sterująca detektora przyczepy -J345-
41 20 Gniazdo przyczepy -U10-
42 15 Gniazdo 12 V -U5- (bez gniazda 12 V, w bagażniku)
42 30 Gniazdo 12 V -U5- (w pobliżu dźwigni hamulca ręcznego)
Gniazdo 12 V 2 -U18- (lewy bagażnik)
43 15 Przekaźnik 2 elektrycznej pompy paliwa -J49- (BCA, BGU, BSE, BSF, BUD, BSX)
Przekaźnik pompy paliwa -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX)
44 5 Czujnik monitorowania wnętrza -G273-

Nadajnik nachylenia pojazdu -G384-

Klakson alarmowy -H12-
Nieużywany (od listopada 2006)

45 5 Jednostka sterująca wyborem anteny -J515- (obowiązuje do maja 2006 r.)
45 20 Przekaźnik układu spryskiwaczy reflektorów -J39- (od listopada 2006; tylko modele z układem spryskiwaczy reflektorów)
Pompa układu spryskiwaczy reflektorów -V11- (od listopada 2006; tylko modele z układem spryskiwaczy reflektorów)
45 30 10-stykowe złącze -T10ai- (dotyczy tylko pojazdów specjalnych, obowiązuje od czerwca 2006)
46 7,5 Pokładowa jednostka sterująca zasilaniem -J519- (światło wewnętrzne)
47 25 Zapalniczka -U1-
48 20 Przekaźnik układu spryskiwaczy reflektorów -J39- (do listopada 2006 r.)
Pompa układu spryskiwaczy reflektorów -V11- (do listopada 2006 r.)
48 30 Sterownik podgrzewanych przednich siedzeń -J774- (od listopada 2006; tylko modele z boczną nagrzewnicą)
49 10 Sterownik drzwi kierowcy -J386- (tylko modele z centralnym zamkiem) Sterownik
przednich drzwi pasażera -J387- (tylko modele z centralnym zamkiem)
50 25 Centralna jednostka sterująca systemu wygody -J393-
51 30 Jednostka sterująca podgrzewanego siedzenia
kierowcy -J131- (do listopada 2006 r.) Jednostka sterująca podgrzewanego przedniego siedzenia pasażera -J132- (do listopada 2006 r.)
Jednostka sterująca podgrzewanych przednich siedzeń -J774-
52 25 Przekaźnik dmuchawy świeżego powietrza -J13- (tylko modele z nagrzewnicą pomocniczą)
Pokładowa jednostka sterująca zasilaniem -J519-
Ogrzewana tylna szyba -Z1-
53 Nieużywany
54 Nieużywany
55 Nieużywany
56 Nieużywany
57 5 Nieużywane (dotyczy do maja 2006)
Pamięć danych o wypadkach -J754- (dotyczy tylko pojazdów specjalnych, obowiązuje od czerwca 2006)
Złącze 10-stykowe -T10c- (od listopada 2006; tylko dla modeli z interfejsem elektrycznym)
58 10 Nieużywane (dotyczy do maja 2006 r.)
4-stykowe złącze -T4g- (dotyczy tylko pojazdów specjalnych, obowiązuje od czerwca 2006 r.)

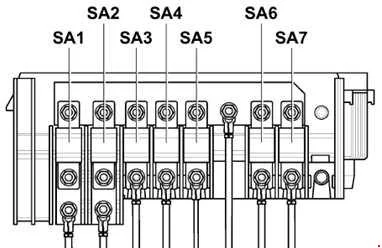

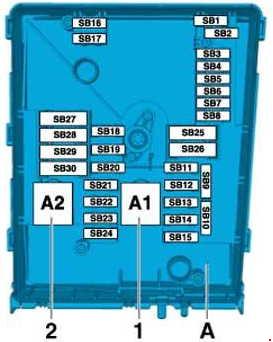

Komora silnika

Volkswagen Caddy III (2006-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 15 5 Moduł sterujący elektroniki kolumny kierownicy -J527-
Nieużywany (od maja 2008)
3 5 Pokładowa jednostka sterująca zasilaniem -J519-
4 30 Moduł sterujący ABS -J104-
5 15 Mechatronika dla dwusprzęgłowej skrzyni biegów -J743-
6 5 Jednostka sterująca we wkładce deski rozdzielczej -J285-
Moduł sterujący elektroniki kolumny kierownicy -J527- (od maja 2008)
7 40 Nieużywany (do maja 2008 r.)
Przekaźnik zasilania napięciowego zacisku 15 2 -J681- (od maja 2008 r.)
8 15 Moduł sterujący z wyświetlaczem dla systemu radiowego i nawigacyjnego -J503-
Radio -R-
9 10
5
Moduł sterujący elektroniką obsługi telefonu komórkowego -J412-
10 10 Przekaźnik zasilania prądowego Motronic -J271- (BUD, BSX) ferm. 30 przekaźnik zasilania napięciem -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM)
Moduł sterujący Motronic -J220- (BCA)
Moduł sterujący silnika -J623- (BSX, BUD)
11 20 Pomocnicza jednostka sterująca nagrzewnicą -J364-
12 5 Interfejs diagnostyczny magistrali danych -J533-
13 25
15
Moduł sterujący silnika -J623- (BSX, BUD)
Moduł sterujący Simos -J361- (BGU, BSE, BSF)
13 30 Moduł sterujący układu bezpośredniego wtrysku oleju napędowego -J248- (BDJ, BLS, BJB, BST, BSU, BMM)
Moduł sterujący Motronic -J220- (BCA)
14 20 Cewka zapłonowa 1 ze stopniem wyjściowym -N70- (BCA, BSX, BUD)
Cewka zapłonowa 2 ze stopniem wyjściowym -N127- (BCA, BSX, BUD)
Cewka zapłonowa 3 ze stopniem wyjściowym -N291- (BCA, BSX, BUD)
Cewka zapłonowa 4 ze stopniem wyjściowym -N292- (BCA, BSX, BUD)
Transformator zapłonowy -N152- (BGU, BSE, BSF, BSX)
15 5 Przekaźnik pompy paliwa -J17- (BDJ, BST, BLS, BSU, BJB, BMM)
Przekaźnik świec żarowych -J52- (BDJ, BST)
Moduł automatycznego sterowania okresem świecenia -J179- (BLS, BSU, BJB, BMM)
15 10 Przekaźnik wyłączania pompy paliwa -J333- (BSX)
Wtryskiwacz do cylindra 1 -N30- (BUD)
Wtryskiwacz do cylindra 2 -N31- (BUD)
Wtryskiwacz do cylindra 3 -N32- (BUD)
Wtryskiwacz do cylindra 4 -N33- (BUD)
Wtryskiwacz gazu 1 -N366- (BSX)
Wtryskiwacz gazu 2 -N367- (BSX)
Wtryskiwacz gazu 3 -N368- (BSX)
Wtryskiwacz gazu 4 -N369- (BSX)
16 30 Moduł sterujący ABS -J104-
17 20 Pokładowa jednostka sterująca zasilaniem -J519-

Przekaźnik sygnału dźwiękowego -J413-

Klakson -H2-

Klakson basowy -H7-

18 30 Specjalna jednostka sterująca pojazdu -J608-
19 30 Silnik wycieraczek szyby przedniej -V-
20 40 Świeca żarowa 3 -Q12- (BDJ, BST)
Świeca żarowa 4 -Q13- (BDJ, BST)
21 10 Grzałka sondy lambda -Z19- (BLS, BMM)
21 15 Grzałka sondy lambda -Z19- (BGU, BSE, BSF, BCA, BSX, BUD)
Grzałka sondy lambda 1 za katalizatorem -Z29- (BGU, BSE, BSF, BCA, BSX, BUD)
22 5 Przełącznik pedału hamulca -F47- (do maja 2006 r.)
Nadajnik położenia sprzęgła -G476-
23 5 Przekaźnik pompy powietrza wtórnego -J299- (BGU, BSE)
Zawór recyrkulacji spalin -N18- (BDJ, BST)
23 10 Zawór recyrkulacji spalin -N18- (BJB, BSU)
Zawór elektromagnetyczny regulacji ciśnienia doładowania -N75- (BJB, BLS, BSU, BMM)
Zawór przełączający chłodnicy recyrkulacji spalin -N345- (BJB, BLS, BSU, BMM) Zamknięcie
zbiornika- zawór odcinający 1-N361- (BSX)
Zawór odcinający zbiornik 2 -N362- (BSX)
Zawór odcinający zbiornik 3 -N363- (BSX)
Zawór wysokiego ciśnienia do pracy na gazie -N372- (BSX) Odcinający
zbiornik zawór 4 -N429- (BSX)
24 10 Zawór recyrkulacji spalin -N18- (BCA)
Wtryskiwacz do cylindra 1 -N30- (BSX)
Wtryskiwacz do cylindra 2 -N31- (BSX)
Wtryskiwacz do cylindra 3 -N32- (BSX)
Wtryskiwacz do cylindra 4 -N33- (BSX)
Elektrozawór filtra z węglem aktywnym zawór 1-N80- (BCA, BGU, BSE, BSF, BUD)
Zawór przełączający zmiennego kolektora dolotowego -N156- (BGU, BSE, BSF) Silnik klapy kolektora dolotowego -V157- (BDJ, BST) Sterownik wentylatora chłodnicy -J293- Rezystor ochronny -N235-
25 40 Pokładowa jednostka sterująca zasilaniem -J519-, prawy reflektor
26 40 Pokładowa jednostka sterująca zasilaniem -J519-, lewy reflektor
27 40 Przekaźnik pompy powietrza wtórnego -J299- (BGU, BSE)
Silnik pompy powietrza wtórnego -V101-
Świeca żarowa 1 -Q10- (BDJ, BST)
Świeca żarowa 2 -Q11- (BDJ, BST)
27 50 Moduł automatycznego sterowania okresem żarzenia -J179- (BJB, BLS, BSU, BMM)
Świeca żarowa 1 -Q10-
Świeca żarowa 2 -Q11-
Świeca żarowa 3 -Q12-
Świeca żarowa 4 -Q13-
28 40 Przekaźnik zasilania napięciowego zacisku 15 2 -J681-
29 30 Sterownik drzwi kierowcy -J386- (tylko modele z elektrycznymi regulatorami szyb) Sterownik
przednich drzwi pasażera -J387- (tylko modele z elektrycznymi regulatorami szyb)
30 30 Bezpieczniki na uchwycie bezpiecznika C -SC- (pojazdy specjalne)
Bezpiecznik 18 na uchwycie bezpiecznika -SC18-
Bezpiecznik 19 na uchwycie bezpiecznika -SC19-
Bezpiecznik 36 na uchwycie bezpiecznika -SC36-
Bezpiecznik 53 na uchwycie bezpiecznika -SC53- do -SC56-
30 50 Przekaźnik niskiej mocy cieplnej -J358- (od września 2007 r.)
Pomocniczy element nagrzewnicy powietrza -Z35-

Skrzynka bezpieczników wstępnych

Volkswagen Caddy III (2006-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 150 Alternator -C- 90A/ 110A
1 200 Alternator -C- 140A
2 80 Moduł sterujący wspomagania kierownicy -J500-
Elektromechaniczny silnik wspomagania kierownicy -V187-
3 50 Sterownik wentylatora chłodnicy -J293-

Wentylator chłodnicy -V7-
Prawy wentylator chłodziwa -V35-
Wyłącznik termiczny wentylatora
chłodnicy -F18- Wentylator chłodnicy -V7-

3 80 Jednostka sterująca wentylatora chłodnicy -J293-
4 50
80
Wbudowana jednostka sterująca zasilaniem -J519-
Przekaźnik odciążający styk X -J59-
Bezpiecznik 7 na uchwycie bezpiecznika -SC7-
Bezpiecznik 8 na uchwycie bezpiecznika -SC8-
Bezpiecznik 28 na uchwycie bezpiecznika -SC28- do -SC33-
5 100 Nieużywany (od Maja 2005 do listopada 2006)
Bezpieczniki na uchwycie bezpieczników C -SC- (od listopada 2006)
Bezpiecznik 20 na uchwycie bezpiecznika -SC20- do -SC24-
Bezpiecznik 42 na uchwycie bezpiecznika -SC42- do -SC52- (do Kwiecień 2009) Bezpiecznik 42 na uchwycie bezpiecznika -SC42- do -SC53- (od maja 2009)
6 100 Bezpieczniki na uchwycie bezpiecznika C -SC- (od maja 2005 do listopada 2006)
Bezpiecznik 20 na uchwycie bezpiecznika -SC20- do -SC24-
Bezpiecznik 42 na uchwycie bezpiecznika -SC42- do -SC52-
Nie używany (od listopada 2006)
Wysoka moc cieplna przekaźnik -J360- (od września 2007)
Pomocniczy element nagrzewnicy powietrza -Z35-
6 50 Przekaźnik niskiej mocy cieplnej -J359-
Pomocniczy element nagrzewnicy powietrza -Z35-
7 50 Bezpieczniki na uchwycie bezpiecznika C -SC-
Bezpiecznik 39 na uchwycie bezpiecznika -SC39- do -SC41-
7 100 Przekaźnik wysokiej mocy cieplnej -J360-
Pomocniczy element nagrzewnicy powietrza -Z35-



Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
