Volkswagen Golf Plus (2005-2014) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Golfa Plus z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014. Volkswagen Golf Plus to samochód osobowy klasy kompaktowej, który był produkowany przez niemiecką markę Volkswagen w latach 2004-2014. Model ten opierał się na popularnym modelu Golf, ale charakteryzował […]

05/09/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Golfa Plus z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Volkswagen Golf Plus to samochód osobowy klasy kompaktowej, który był produkowany przez niemiecką markę Volkswagen w latach 2004-2014. Model ten opierał się na popularnym modelu Golf, ale charakteryzował się bardziej przestronnym i wygodnym wnętrzem.

W Golfie Plus zastosowano kilka rozwiązań, które czyniły go bardziej atrakcyjnym dla rodzin z dziećmi i osób starszych. Przede wszystkim zwiększono przestrzeń wewnątrz kabiny, co pozwalało na wygodne podróżowanie na dalsze dystanse. W standardzie wyposażono go w m.in. klimatyzację, elektryczne szyby, radio CD oraz system ABS.

W późniejszych latach produkcji Golf Plus przeszedł modernizacje, w tym zmiany stylistyczne i techniczne. W 2014 roku model Golf Plus został zastąpiony przez nowy model Volkswagen Golf Sportsvan.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

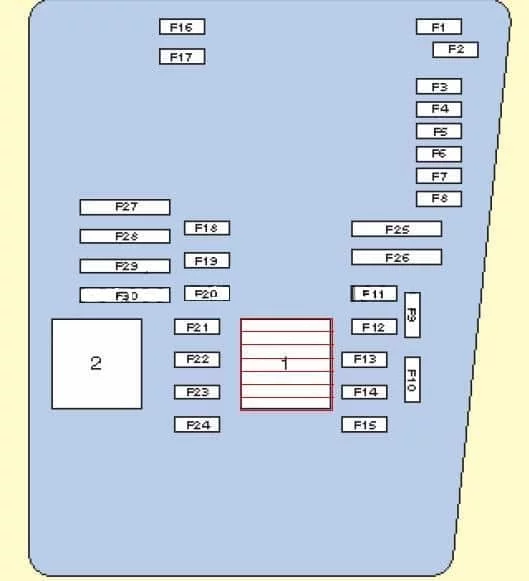

Komora silnika

Umieszczony obok akumulatora i zakryty pokrowcem ochronnym. Składa się z 2 sekcji – bezpieczników i bezpieczników dużej mocy.

Volkswagen Golf Plus (2005-2014) - schematy bezpieczników i przekaźników

Opis

1 Przekaźnik sterujący silnika
2 Przekaźnik pompy powietrza wywiewanego
F1 (30A) Wycieraczka szyby przedniej
F2 (5A) Moduł sterujący elektroniki kolumny kierownicy / (30A) jednostka mechatroniczna skrzyni biegów DSG
F3 (5A) Pokładowa jednostka sterująca zasilaniem
F4 (30A) Moduł sterujący ABS
F5 (15A) Moduł sterujący skrzyni biegów
F6 (5A) Tablica przyrządów
F7 (40A) Przekaźnik mocy
F8 (15A) System audio/jednostka główna
F9 (5A) Jednostka sterująca telefonem
F10 (5A/10A) Elektroniczna jednostka sterująca silnika
F11 (20A) Dodatkowa jednostka sterująca nagrzewnicy
F12 (5A) magistrala danych CAN, jednostka sterująca bramy;
F13 (15A / 30A) Elektroniczna jednostka sterująca silnika
F14 (20A) System zarządzania silnikiem, cewka zapłonowa
F15 (5A/10A) System zarządzania silnikiem, sonda lambda
F 16 (30A) Moduł sterujący ABS, reflektor prawy
F17 (15A) Klakson
F18 (30A) System audio
F19 (30A) Wycieraczka / spryskiwacz przedniej szyby
F20 (10A) Pompa płynu chłodzącego
F21 (10A/15A) System zarządzania silnikiem, sonda lambda, sprzęgło magnetyczne dmuchawy napędowej
F22 (5A) Przełącznik pozycji pedału sprzęgła
F23 (5A/10A/15A) System zarządzania silnikiem, regulator ciśnienia paliwa, przekaźnik pompy powietrza wtórnego
F24 (10A) System zarządzania silnikiem, zawór EGR, zawór elektromagnetyczny
F25 (40A) Jednostka sterująca ABS
F26 (30A) Reflektor lewy
F27 (50A) Moduł sterujący świec żarowych
F28 (40A) Główne obwody zapłonowe
F29 (50A) Bezpiecznik termiczny 1 do regulacji siedzenia
F30 (40A) Układ rozruchowy (50A) Przekaźnik styku rozładowania X
Zobacz także:  Volkswagen Tiguan II (2020-2023) - schematy bezpieczników i przekaźników

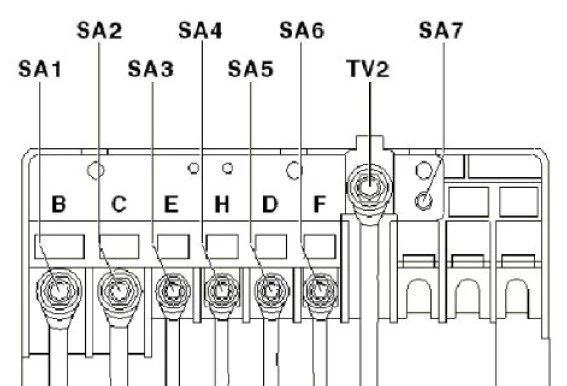

Schemat wkładek bezpiecznikowych

Volkswagen Golf Plus (2005-2014) - schematy bezpieczników i przekaźników

  1. 150 / 200А – Generator
  2. 80A – Wspomaganie kierownicy
  3. 50A – Wentylator chłodnicy
  4. 80A – Przekaźnik dużej mocy grzania
  5. 80A – Złącze zacisku 30, skrzynka bezpieczników
  6. 40A – Przekaźnik ogrzewania małej mocy
  7. 50A – Złącze zacisku 30, skrzynka bezpieczników

Przedział pasażerski

Skrzynka bezpiecznikowa

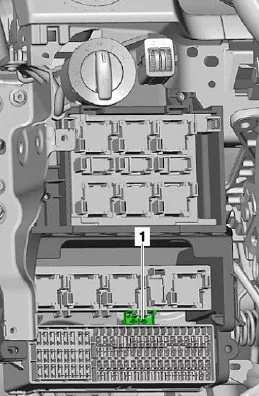

Główna skrzynka bezpieczników znajduje się za odchylanym schowkiem na rękawiczki po stronie kierowcy.

Od góry jest to jednostka główna z przekaźnikiem. W niektórych modelach jest przymocowany bezpośrednio do skrzynki bezpieczników. Może być również bezpiecznik termiczny do regulacji fotela kierowcy: 1 – 20A.

Volkswagen Golf Plus (2005-2014) - schematy bezpieczników i przekaźników

Możliwe są 2 różne wersje skrzynki bezpieczników. Zewnętrznie są podobne, ale różnią się liczbą elementów – odpowiednio 58 i 60. Rzeczywista numeracja zostanie zastosowana do samego pudełka.

Typ 1

Volkswagen Golf Plus (2005-2014) - schematy bezpieczników i przekaźników

Opis

1 10A Jednostka sterująca autoryzacją wejścia i uruchomienia
2 10A Jednostka sterująca autoryzacją wejścia i uruchomienia
3
4
5
6
7
8
9 5A Jednostka sterująca poduszki powietrznej i lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera z przodu
10
11
12 10A Jednostka sterująca do adaptacyjnego oświetlenia i sterowania zasięgiem reflektorów po lewej stronie
13 5A / 15A Sterownik wspomagania parkowania, sterownik Climatronic, przełącznik wyboru nagrzewnicy i trybu pracy, przekaźnik dmuchawy świeżego powietrza, przycisk wyłączania ASR i ESP i ich lampka kontrolna, przycisk wskaźnika ciśnienia w oponach, przełącznik świateł cofania, czujnik zanieczyszczenia powietrza, elektrochromatyczny tylny widok wnętrza lustro, przycisk trybu Start-stop
14 10A / 15A Interfejs diagnostyczny magistrali danych, Jednostka sterująca zestawu wskaźników, Dźwignia zmiany biegów, Wyłącznik świateł, Przycisk wyłączania ASR i ESP, Przycisk wskaźnika ciśnienia w oponach, Włącznik świateł hamowania, Przełącznik wielofunkcyjny, Przełącznik Tiptronic, Przekaźnik pompy paliwa, Jednostka sterująca wspomagania kierownicy , Jednostka sterująca ABS, Przekaźnik rozrusznika, Jednostka sterująca wykrywania przyczepy, Jednostka sterująca silnika
15 10A Sterowanie zasięgiem reflektorów, miernik masy powietrza, rezystor grzewczy do wentylacji skrzyni korbowej, przekaźnik dmuchawy świeżego powietrza, jednostka sterująca czujnika dźwigni zmiany biegów, jednostka sterująca oświetleniem adaptacyjnym i zasięgiem reflektorów, siłownik sterowania zasięgiem lewego reflektora
16 10A / 15A Jednostka sterująca adaptacyjnego systemu oświetlenia i
sterowania zasięgiem reflektorów po prawej stronie
17 5A Jednostka sterująca zestawu wskaźników
18 10A Jednostka sterująca do elektroniki sterującej telefonem komórkowym
19
20 10A Dźwignia zmiany biegów, jednostka sterująca Climatronic
21 20A Pokładowa jednostka sterująca zasilaniem, jednostka sterująca tylnymi lewymi drzwiami (centralny zamek)
22 10A Czujnik wnętrza, syrena alarmowa
23 10A Jednostka sterująca kamery cofania, włącznik światła, czujnik deszczu i światła, gniazdo diagnostyczne, przekaźnik podgrzewanej tylnej szyby, pokładowa jednostka sterująca zasilaczem
24 10A Centralka drzwi kierowcy (zamek centralny), Centralka drzwi pasażera
(zamek centralny )
25
26 Pompa próżniowa hamulca 20A
27
28
29 20A Silnik wycieraczki tylnej szyby
30 Zapalniczka 20A
31
32
33 40A Przekaźnik wentylatora nawiewnego
34
35
36
37
38
39
40 15A Jednostka sterująca rozpoznawania przyczepy
41 15A Jednostka sterująca rozpoznawania przyczepy
42 20A Jednostka sterująca rozpoznawania przyczepy
43 Falownik 30A z gniazdem, 12V – 230V
44 25A Ogrzewanie tylnej szyby, przekaźnik wentylatora nawiewnego
45 30A Sterownik drzwi kierowcy (elektryczne okno), sterownik przednich drzwi pasażera (elektryczne okno)
46 30A Sterownik tylnych lewych drzwi (okno elektryczne), Sterownik tylnych prawych drzwi (okno elektryczne)
47 15A Pompa paliwa i jej przekaźnik
48 20A Pokładowa jednostka sterująca zasilaniem
49 40A Jednostka sterująca wentylatora nawiewnego
50 30A Jednostka sterująca ogrzewaniem przedniego siedzenia
51 20A Sterownik szyberdachu przesuwnego
52 20A Przekaźnik do układu czyszczenia reflektorów
53 15A Silnik elektryczny do regulacji wzdłużnej podparcia lędźwiowego
54 5A Jednostka sterująca PDA
55
56
57 15A jednostka główna
58
59
60
Zobacz także:  Volkswagen Touran 1T (2003-2015) - schematy bezpieczników i przekaźników

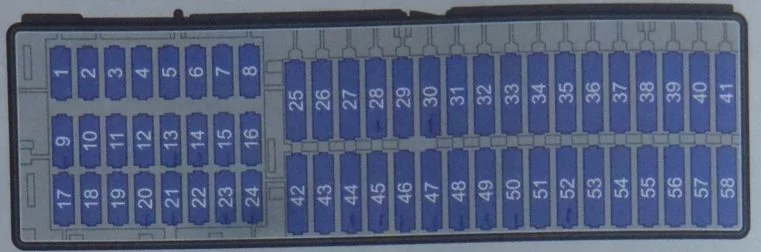

Typ 2

Volkswagen Golf Plus (2005-2014) - schematy bezpieczników i przekaźników

Opis

Opis Numer (w nawiasach ampery)
Trakcja – urządzenie sprzęgające 2 (5), 39 (15), 40 (15), 41 (20).
ABS 14 (5), 18 (5)
Czujnik pochylenia 43 (5)
Sygnały hamowania 13 (10)
Włącznik światła hamowania 14 (5)
Podnośniki do szyb przednich 45 (30)
Tylne podnośniki szyb 46 (30)
Wentylator 33 (40) lub 56 (40)
Podgrzewana tylna szyba 44 (25)
Środek do czyszczenia szyb tylnych 28 (15)
Ultradźwięki wewnątrz pojazdu 43 (5)
Pompa paliwowa 47 (15)
Kontrola zasięgu reflektorów 3 (5)
Gniazdo zewnętrzne 53 (15)
Parktronic 55 (5)
Pilot 4 (5)
Czujnik deszczu 42 (5)
Spryskiwacze reflektorów 52 (20)
Elektroszyberdach 51 (25)
ogrzewanie siedzeń 13 (5), 31 (5), 50 (30)
Klapka wlewu paliwa 48 (25)
Telefon 10 (5)
Centralny zamek w drzwiach przednich 24 (10)
Centralny zamek w tylnych drzwiach 48 (25)
Zapalniczka 49 (25)
Tylne gniazdo 54 (20)
Gniazdo 230V 37 (30)
Zobacz także:  Volkswagen Polo IV 9N (2001-2009) - schematy bezpieczników i przekaźników

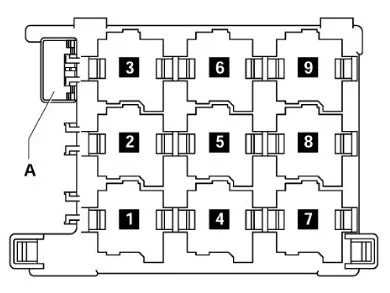

Skrzynka przekaźnikowa

Liczba przekaźników w skrzynce, a także wersja zależy od poziomu wyposażenia elektrycznego i roku produkcji.

Volkswagen Golf Plus (2005-2014) - schematy bezpieczników i przekaźników

Opis

  1. J496 – Przekaźnik dodatkowej pompy płynu chłodzącego (449)
  2. J39 – Przekaźnik układu czyszczenia reflektorów (53)
  3. J17 Przekaźnik pompy paliwa (449) / J643 Przekaźnik ciśnienia paliwa (449)
  4. J1З – przekaźnik wentylatora nawiewu (404)
  5. J333 – Przekaźnik odcinający pompę paliwa (404)
  6. nieużywany
  7. J485 – Przekaźnik do pracy nagrzewnicy dodatkowej (449)
  8. J682 – Przekaźnik zasilania zacisku 50 (433), od maja 2006 r. (53)
  9. – nieużywany

A – bezpiecznik termiczny S44 1 do regulacji położenia fotela kierowcy 30 A

J17 i J643 są miniprzekaźnikami i są instalowane (w zależności od wyposażenia) w jednym gnieździe bloku przekaźników.
