Volkswagen Caddy III (2003-2005) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Caddy III z lat: 2003, 2004, 2005.

Volkswagen Caddy III został wprowadzony na rynek w 2004 roku, dlatego rok produkcji 2005 obejmował jego wczesne modele. Był to model samochodu dostawczego oparty na platformie Golfa V. Caddy III oferowany był w różnych wersjach nadwozia, w tym jako furgon, kombivan i pickup.

W standardowej konfiguracji Volkswagen Caddy III z lat 2004-2005 był napędzany silnikami benzynowymi i wysokoprężnymi, w tym 1.6L, 1.9L i 2.0L. Wszystkie silniki były zblokowane z 5-biegową manualną skrzynią biegów, a w niektórych modelach był dostępny także napęd automatyczny DSG.

W stosunku do poprzedniej generacji, Volkswagen Caddy III z lat 2004-2005 był większy i oferował więcej miejsca w kabinie pasażerskiej i ładowni. Miał również nowoczesny design i bogate wyposażenie, w tym m.in. systemy ABS, ESP, klimatyzację, radio CD oraz systemy bezpieczeństwa takie jak poduszki powietrzne dla kierowcy i pasażera.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacja

Volkswagen Caddy III (2003-2005) - schematy bezpieczników i przekaźników
  1. Bezpieczniki na uchwycie bezpieczników A -SA- (Na skrzynce elektroniki, po lewej stronie w komorze silnika)
  2. Bezpieczniki na uchwycie bezpieczników B -SB- (po lewej stronie w komorze silnika)
  3. Bezpieczniki na uchwycie bezpieczników C -SC- (pod lewym panelem deski rozdzielczej)

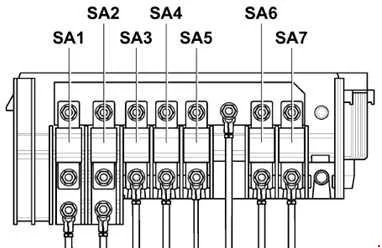

Miejsce montażu uchwytu bezpiecznika A (A -SA-)

Volkswagen Caddy III (2003-2005) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 150 Alternator -C- 90A / 110A
1 200 Alternator -C- 140A
2 80 Moduł sterujący wspomagania kierownicy -J500-
Elektromechaniczny silnik wspomagania kierownicy -V187-
3 80 Jednostka sterująca wentylatora chłodnicy -J293-

Wentylator chłodnicy -V7-

Wentylator chłodnicy po prawej stronie chłodnicy -V35-

4 70 Wbudowana jednostka sterująca zasilaniem -J519-
Przekaźnik odciążający styk X -J59-
Bezpiecznik 7 na uchwycie bezpiecznika -SC7-
Bezpiecznik 8 na uchwycie bezpiecznika -SC8-
Bezpiecznik 28 na uchwycie bezpiecznika -SC28- do -SC35-
5 Nieużywany
6 100 Bezpieczniki na uchwycie bezpiecznika C -SC-
Bezpiecznik 20 na uchwycie bezpiecznika -SC20- do -SC24-
Bezpiecznik 42 na uchwycie bezpiecznika -SC42- do -SC56-
7 50 Bezpieczniki na uchwycie bezpiecznika C -SC-
Bezpiecznik 39 na uchwycie bezpiecznika -SC39- do -SC41-

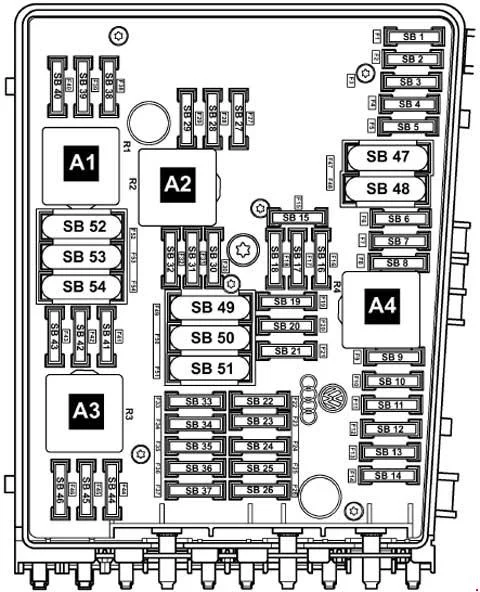

Miejsce montażu wysokiego uchwytu bezpiecznika E-box (B -SB-)

Volkswagen Caddy III (2003-2005) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 30 Moduł sterujący ABS -J104-
2 30 Moduł sterujący ABS -J104-
3 Nieużywany
4 5 Pokładowa jednostka sterująca zasilaniem -J519-
5 20 Pokładowa jednostka sterująca zasilaniem -J519-
Dwutonowy przekaźnik sygnału dźwiękowego -J4-

Przekaźnik sygnału dźwiękowego -J413-

Sygnał dźwiękowy -H2-
Sygnał dźwiękowy -H7-

6 20 Cewka zapłonowa 1 ze stopniem wyjściowym -N70-
Cewka zapłonowa 2 ze stopniem wyjściowym -N127-
Cewka zapłonowa 3 ze stopniem wyjściowym -N291-
Cewka zapłonowa 4 ze stopniem wyjściowym -N292-
Transformator zapłonowy -N152-
7 5 Przełącznik pedału hamulca -F47-
J…-Moduły sterujące silnikaNadajnik położenia sprzęgła -G476-
8 10 Zawór recyrkulacji spalin -N18-
Elektrozawór 1 filtra z węglem aktywnym -N80-
Zawór przełączający zmiennego kolektora dolotowego -N156-
Rezystor ochronny -N235-Sterownik wentylatora chłodnicy -J293-
Silnik klapy kolektora dolotowego -V157-
9 10 Przekaźnik pompy paliwa -J17- (BDJ, BJB)
Przekaźnik świec żarowych -J52- (BDJ)
Moduł automatycznego sterowania okresem żarzenia -J79- (BJB)
10 10 Zawór recyrkulacji spalin -N18-
Elektrozawór regulacji ciśnienia doładowania -N75-

Zawór przełączający wentylatora recyrkulacji spalin -N345-

11 25 Moduł sterowania Motronic -J220- (BCA)
Moduł sterowania Simos -J361- (BGU, BSE, BSF)
11 30 Moduł sterujący układu bezpośredniego wtrysku oleju napędowego -J248- (BDJ, BJB)
12 15 Sonda lambda -G39- (BCA)
Sonda lambda za katalizatorem -G130- (BCA)
13 Nieużywany
14 Nieużywany
15 25 Rozrusznik -B-
16 15 Moduł sterujący elektroniki kolumny kierownicy -J527-
17 10 Jednostka sterująca we wkładce tablicy rozdzielczej -J285-
18 Nieużywany
19 15 Moduł sterujący z wyświetlaczem dla systemu radiowego i nawigacyjnego -J503-
Radio -R-
20 10 Moduł sterujący elektroniką obsługi telefonu komórkowego -J412-
21 Nieużywany
22 Nieużywany
23 Nieużywany
24 10 Interfejs diagnostyczny magistrali danych -J533-
25 Nieużywany
26 5 Przekaźnik napięcia zasilania zacisku 30 -J317- (BDJ, BJB )
26 10 Moduł sterujący Motronic -J220- (BCA)
27 10 Element grzejny do odpowietrznika skrzyni korbowej -N79-
28 Nieużywany
29 20 Wtryskiwacz do cylindra 1 -N30- (BCA)
Wtryskiwacz do cylindra 2 -N31- (BCA)
Wtryskiwacz do cylindra 3 – N32- (BCA)
Wtryskiwacz do cylindra 4 -N33- (BCA)
30 20 Pomocnicza jednostka sterująca nagrzewnicą -J364-
31 30 Silnik wycieraczek szyby przedniej -V-
32 10 Cylinder 1 wtryskiwacz -N30- (BGU)
Cylinder 2 wtryskiwacz -N31- (BGU)
Cylinder 3 wtryskiwacz -N32- (BGU)
Cylinder 4 wtryskiwacz -N33- (BGU)
32 40 Świeca żarowa 1 -Q10- (BDJ)
Świeca żarowa 2 -Q11-
33 15 Pompa paliwa -G6- (BCA, BGU)
33 40 Świeca żarowa 3 -Q12- (BDJ)
Świeca żarowa 4 -Q13-
34 Nieużywany
34 Nieużywany
35 Nieużywany
36 Nieużywany
37 Nieużywany
38 10 Regulator zasięgu reflektorów -E102-
Lewy nastawnik poziomu reflektorów -V48-
Prawy nastawnik poziomu reflektorów -V49-
39 5 Czujnik poziomu i temperatury oleju -G266-
Jednostka sterująca we wkładce tablicy rozdzielczej -J285-
40 20 Bezpieczniki na uchwycie bezpiecznika C -SC-
Bezpiecznik 1 na uchwycie bezpiecznika -SC1- do -SC6-
Bezpiecznik 9 na uchwycie bezpiecznika -SC9- do -SC16-
Bezpiecznik 25 na uchwycie bezpiecznika -SC25- do -SC27-
41 Nieużywany
42 5 Przekaźnik pompy paliwa -J17- (BCA, BGU)
42 10 Miernik masy powietrza -G70- (BJB)
43 Nieużywany
44 Nieużywany
45 15 Sonda lambda -G39- (BGU)
Sonda lambda za katalizatorem -G130- (BGU)
46 Nieużywany
47 40 Pokładowa jednostka sterująca zasilaniem -J519- , lewy reflektor
48 40 Pokładowa jednostka sterująca zasilaniem -J519- , prawy reflektor
49 Nieużywany
50 Nieużywany
51 40 Przekaźnik pompy powietrza wtórnego -J299- (BGU)
Silnik pompy powietrza wtórnego -V101-
51 50 Moduł automatycznego sterowania okresem żarzenia -J179- (BJB)
Świeca żarowa 1 -Q10-
Świeca żarowa 2 -Q11-
Świeca żarowa 3 -Q12-
Świeca żarowa 4 -Q13-
52 Nieużywany
53 25 Sterownik drzwi kierowcy -J386-

Sterownik drzwi przednich pasażera -J387-

54 50 Sterownik wentylatora chłodnicy -J293-

Wentylator chłodnicy -V7-
Prawy wentylator chłodziwa -V35-
Wyłącznik termiczny wentylatora
chłodnicy -F18- Wentylator chłodnicy -V7-

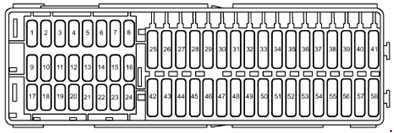

Położenie bezpieczników na uchwycie bezpieczników C -SC-

Volkswagen Caddy III (2003-2005) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 Nieużywany
2 5 Jednostka sterująca detektora przyczepy -J345-
3 5 Przełącznik wyjścia nagrzewnicy/ciepła -E16-

Czujnik wysokiego ciśnienia -G65-

4 Nieużywany
5 Nieużywany
6 Nieużywany
7 5 Podgrzewany regulator siedzenia kierowcy -E94-
Podgrzewany regulator przedniego siedzenia pasażera -E95-
8 5 Lewy element grzałki strumieniowej spryskiwacza -Z20-
Prawy element grzałki strumieniowej spryskiwacza -Z21-
9 5 Sterownik poduszki powietrznej -J234-

Lampka ostrzegawcza dezaktywacji przedniej poduszki powietrznej pasażera -K145-

10 5 Jednostka sterująca elektroniką obsługi telefonu komórkowego -J412-
11 10 Sterownik wspomagania kierownicy -J500-
12 Nieużywany
13 Nieużywany
14 5 Przełącznik systemu kontroli trakcji -E132-

Przycisk TCS i ESP -E256-

Sterownik  ABS -J104-

15 10 Wyłącznik świateł cofania -F4-
Przekaźnik pracy nagrzewnicy pomocniczej -J485- (od maja 2004 r.)
Jednostka sterująca z wyświetlaczem systemu radiowego i nawigacyjnego -J503- (wyposażenie komercyjne)
T16 – Połączenie autodiagnostyki (T16/1)
16 5 Interfejs diagnostyczny magistrali danych -J533-
17 7,5 Lewe światło tylne i żarówka tylnego światła przeciwmgielnego -M41- (modele bez centralnego zamka)
18 Nieużywany
19 Nieużywany
20 Nieużywany
21 Nieużywany
22 5 Odbiornik zdalnego sterowania do dodatkowej grzałki płynu chłodzącego -R149-
23 10 Włącznik światła hamowania -F-
Lewa żarówka hamulca -M9-
Prawa żarówka światła hamowania -M10-

Żarówka wysokiego poziomu -M25-
Jednostka sterująca ABS -J104-

24 10 Włącznik świateł -E1-
Jednostka sterująca układu klimatyzacji -J301-

Złącze 16-stykowe -T16- (złącze autodiagnostyki T16/16)

25 30 Podgrzewana jednostka sterująca siedzenia kierowcy -J131-
Podgrzewana jednostka sterująca przedniego siedzenia pasażera -J132-
26 10 J… – Jednostki sterujące silnika
27 15 Silnik wycieraczki tylnej szyby -V12- (od maja 2004)
28 5
20
Wyłącznik świateł -E1- (modele z centralnym zamkiem)
Wyłącznik świateł przeciwmgielnych -E7- (modele bez centralnego zamka)
Włącznik tylnych świateł przeciwmgłowych -E18- (modele bez centralnego zamka)
29 15 Silnik wycieraczki tylnej szyby -V12- (do kwietnia 2004 r.)
30 25 Wyłącznik światła -E1- (modele bez centralnego zamka)
Bezpiecznik 37 na uchwycie bezpiecznika C -SC37-
Bezpiecznik 38 na uchwycie bezpiecznika C -SC38-
31 15 Przekaźnik pracy nagrzewnicy pomocniczej -J485- (do kwietnia 2004 r.)
32 15 Pompa spryskiwacza -V5-
33 Nieużywany
34 Nieużywany
35 40 Dmuchawa świeżego powietrza -V2-
Przekaźnik pracy dodatkowej nagrzewnicy -J485-
36 Nieużywany
37 15 Żarówka prawego światła mijania -M31- (modele bez centralnego zamka)
38 15 Żarówka z lewym światłem mijania -M29- (tylko modele bez centralnego zamka)
39 Nieużywany
40 20 Jednostka sterująca detektora przyczepy -J345-
41 20 Gniazdo przyczepy -U10-
42 15
30
Gniazdo 12 V -U5- (w pobliżu dźwigni hamulca ręcznego)
Gniazdo 12 V 2 -U18- (lewy bagażnik)
43 15 Przekaźnik 2 elektrycznej pompy paliwa -J49- (BCA, BGU)
Przekaźnik pompy paliwa -J17- (BDJ, BJB)
Pompa ciśnieniowa układu paliwowego -G6-
44 5 Czujnik monitorowania wnętrza -G273-

Nadajnik nachylenia pojazdu -G384-

Klakson alarmowy -H12-

45 5 Jednostka sterująca wyborem anteny -J515-
46 7,5 Pokładowa jednostka sterująca zasilaniem -J519- (światło wewnętrzne)
47 25
30
Zapalniczka  -U1-
Tylna zapalniczka  -U9-
48 20 Przekaźnik układu spryskiwaczy reflektorów -J39-

Pompa układu spryskiwaczy reflektorów -V11-

49 10 Sterownik drzwi kierowcy -J386-

Sterownik drzwi przednich pasażera -J387-

50 Nieużywany
51 Nieużywany
52 25 Przekaźnik dmuchawy świeżego powietrza -J13-
Pokładowa jednostka sterująca zasilaniem -J519-
53 25 Centralna jednostka sterująca systemu wygody -J393-
54 Nieużywany
55 Nieużywany
56 Nieużywany
57 Nieużywany
58 Nieużywany
