W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Arteona z lat: 2017, 2018, 2019. Volkswagen Arteon to luksusowy samochód produkowany przez niemiecką markę Volkswagen od 2017 roku. Model ten zastąpił w ofercie marki model CC i jest dostępny jako liftback lub kombi. Arteon został zaprojektowany jako samochód premium, oferujący wiele […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Arteona z lat: 2017, 2018, 2019.
Volkswagen Arteon to luksusowy samochód produkowany przez niemiecką markę Volkswagen od 2017 roku. Model ten zastąpił w ofercie marki model CC i jest dostępny jako liftback lub kombi.
Arteon został zaprojektowany jako samochód premium, oferujący wiele funkcjonalności oraz nowoczesny design. Wyróżnia się on charakterystyczną sylwetką z długim, płynnym przodem i kanciastym tyłem. Wnętrze pojazdu utrzymane jest w podobnym stylu, oferując przestronne i wygodne fotele, a także wysokiej jakości materiały wykończeniowe.
Arteon jest oferowany w kilku wersjach silnikowych, w tym benzynowych i diesla. Najmocniejszą jednostką jest turbodoładowany silnik benzynowy o pojemności 2.0 l i mocy 280 KM. W zależności od wybranej wersji, auto może być wyposażone w 6-biegową manualną skrzynię biegów lub 7- lub 8-biegową skrzynię automatyczną DSG.
Samochód wyposażony jest w wiele systemów bezpieczeństwa i asystujących kierowcę, w tym systemy utrzymywania pasa ruchu, monitorowania martwego pola oraz adaptacyjny tempomat. Arteon został też wyposażony w zaawansowany system multimedialny z ekranem dotykowym i systemem nawigacji.
W 2019 roku Volkswagen wprowadził do oferty wersję R-Line, która oferuje jeszcze bardziej sportowy wygląd, zwiększoną moc silnika oraz nowe, przystosowane do sportowej jazdy ustawienia zawieszenia. Samochód ten cieszy się dużą popularnością w Europie, a także na innych rynkach, gdzie dostępne są różne wersje wyposażenia i silnikowe.

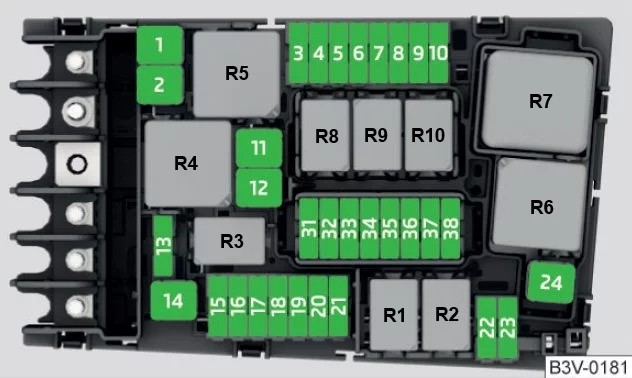

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 25A | Jednostka sterująca ABS -J104- |
| 2 | 40A / 60A | Sterownik ABS -J104-
Pompa hydrauliczna ABS -V64- |
| 3 | 15A 30A |
Jednostka sterująca silnika/silnika -J623- |
| 4 | 5A / 7,5A / 10A | Wentylator chłodnicy -VX57-
Przekaźnik wysokiej mocy cieplnej -J360- Przekaźnik niskiej mocy cieplnej -J359- Zawór klapy kolektora dolotowego -N316- Zawór sterujący |
| 5 | 10 A | Zawór regulacji ciśnienia paliwa -N276-
Zawór dozowania paliwa -N290- |
| 6 | 5A / 7,5A | Włącznik świateł hamowania -F- |
| 7 | 7,5A/10A/15A | Pompa chłodzenia powietrza doładowującego -V188- Zawór chłodziwa skrzyni biegów -N488-Zawór odcinający chłodziwa -N82- Pompa pomocnicza ogrzewania -V488- Zawór chłodziwa głowicy cylindrów -N489- Zawór regulacji ciśnienia oleju -N428- Sterownik zbiornika paliwa wykrywanie nieszczelności -J909- |
| 8 | 15A | Sonda lambda 1 przed katalizatorem -GX10- Sonda lambda 1 za katalizatorem -GX7- Sterownik czujnika NOx -GX30- Sterownik czujnika NOx 2 -J881- |
| 9 | 5A / 10A | Sterownik klapy wydechowej -J883-
Sterownik klapy wydechowej 2 -J945- Sterownik automatycznego okresu żarzenia -J179- |
| 10 | 15A / 20A | Jednostka sterująca pompy paliwa -J538- |
| 11 | 40A / 50A | Pomocniczy element nagrzewnicy powietrza -Z35- |
| 12 | 40A | Pomocniczy element nagrzewnicy powietrza -Z35- |
| 13 | 30A | Pomocnicza pompa hydrauliczna 1 do oleju skrzyni biegów -V475- |
| 14 | 40A | Podgrzewany przekaźnik szyby przedniej -J47- |
| 15 | 15A | Przekaźnik klaksonu -J413- |
| 16 | 20A | Przekaźnik zasilania prądem komponentów silnika -J757- |
| 17 | 7,5A | Jednostka sterująca silnika/silnika -J623-
Jednostka sterująca ABS -J104- Przekaźnik podgrzewanej szyby przedniej -J47- |
| 18 | 5A / 7,5A | Jednostka sterująca monitora akumulatora -J367- Interfejs diagnostyczny magistrali danych -J533- |
| 19 | 30A | Jednostka sterująca silnika wycieraczek -J400- |
| 20 | 10 A | Klakson alarmowy -H12- |
| 21 | 30A | Podgrzewany przekaźnik szyby przedniej 2 -J611- |
| 22 | 5A / 7,5A | Jednostka sterująca silnika/silnika -J623- |
| 23 | 30A | Rozrusznik -B- |
| 24 | 40A | Pomocniczy element nagrzewnicy powietrza -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30A | Podgrzewany przekaźnik szyby przedniej 2 -J611- |
| 34 | 30A | Podgrzewany przekaźnik szyby przedniej 2 -J611- |
| 35 | 30A | Jednostka sterująca silnika wycieraczek -J400- |
| 36 | – | – |
| 37 | 30A | Dodatkowa jednostka sterująca nagrzewnicą -J364- |
| 38 | – | – |
| Przekaźniki: | ||
| R1 | Przekaźnik rozrusznika 1 -J906- | |
| R2 | Przekaźnik rozrusznika 2 -J907- | |
| R3 | Przekaźnik klaksonu -J413- | |
| R4 | Przekaźnik wysokiej mocy cieplnej -J360- | |
| R5 | Przekaźnik główny -J271- (benzyna) Przekaźnik napięcia zasilania zacisku 30 -J317- (diesel) |
|
| R6 | Automatyczna jednostka sterująca okresem świecenia -J179- (benzyna) | |
| R7 | Przekaźnik niskiej mocy cieplnej -J359- (diesel) | |
| R8 | Przekaźnik zasilania prądem podzespołów silnika -J757- (silnik benzynowy 2,0l) | |
| R9 | Podgrzewany przekaźnik szyby przedniej -J47- | |
| R10 | Podgrzewany przekaźnik szyby przedniej 2 -J611- |

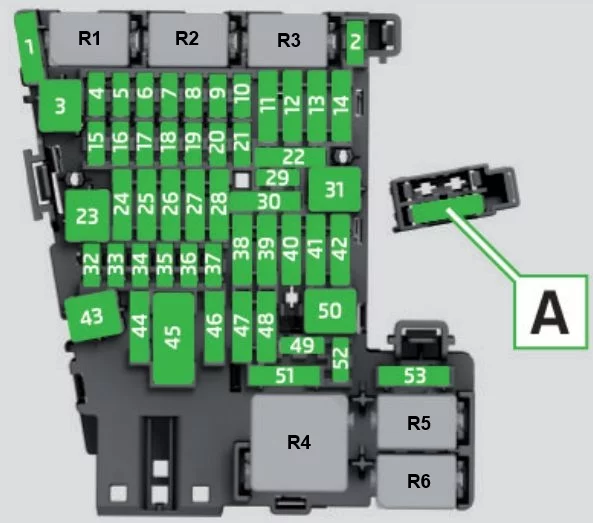

Skrzynka bezpieczników w przedziale pasażerskim
Kierownica z lewej strony: Skrzynka bezpieczników znajduje się za schowkiem po lewej stronie deski rozdzielczej.
Kierownica z prawej strony: Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie schowka.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30A | Jednostka sterująca podgrzewaczem czynnika redukującego -J891- |
| 2 | 10 A | Sterownik elektroniki kolumny kierownicy -J527- |
| 3 | – | – |
| 4 | 7,5A/10A | Klakson alarmowy -H12- |
| 5 | 5A / 7,5A | Interfejs diagnostyczny magistrali danych -J533- |
| 6 | 5A / 7,5A | Dźwignia zmiany biegów -E313- |
| 7 | 10 A | Elementy sterujące nagrzewnicy i klimatyzacji -EX21- Jednostka sterująca i wyświetlacz tylnego układu klimatyzacji -E265- Odbiornik zdalnego sterowania dla dodatkowej nagrzewnicy płynu chłodzącego -R149- Przekaźnik podgrzewanej tylnej szyby -J9- |
| 8 | 7,5A/10A | Obrotowy włącznik światła -EX1-
Przycisk elektromechanicznego hamulca postojowego -E538- Czujnik deszczu i światła -G397- Złącze diagnostyczne -U31- |
| 9 | 5A / 7,5A | Sterownik elektroniki kolumny kierownicy -J527- |
| 10 | 7,5A/10A | Wyświetlacz przedniego wyświetlacza informacyjnego i jednostka sterująca jednostki operacyjnej -J685-
Jednostka sterująca wyświetlacza przeziernego -J898- |
| 11 | 40A | Pokładowa jednostka sterująca zasilaniem -J519- |
| 12 | 20A | Jednostka sterująca 1 elektroniki informacyjnej -J794- Jednostka sterująca systemu nawigacji -J856- 1) |
| 13 | 25A | Pas bezpieczeństwa przedni lewy -NX10- |
| 14 | 40A | Jednostka sterująca dmuchawą świeżego powietrza -J126- |
| 15 | 10 A | Jednostka sterująca elektronicznej blokady kolumny kierownicy -J764- |
| 16 | 7,5A | Wzmacniacz sygnału dwukierunkowego do telefonów komórkowych/usług transmisji danych -J984- Gniazdo ładowania USB 1 -U37- Schowek z interfejsem do telefonu komórkowego -R265- Koncentrator USB -R293- |
| 17 | 7,5A | Wkładka panelu deski rozdzielczej -KX2- Jednostka sterująca modułu połączeń alarmowych i jednostka komunikacyjna -J949- |
| 18 | 7,5A | Jednostka sterująca do górnej kamery -J928-
Uchwyt tylnej pokrywy -EX37- |
| 19 | 7,5A | Interfejs do systemu wejścia i uruchomienia -J965- |
| 20 | 7,5A/10A/15A | Przekaźnik układu dozowania środka redukującego -J963- Przekaźnik pompy próżniowej -J318- |
| 21 | 15A | Sterownik napędu na wszystkie koła -J492- |
| 22 | 15A | Jednostka sterująca detektora przyczepy -J345- |
| 23 | 20A / 30A | Sterownik regulacji szyberdachu przesuwnego -J245- |
| 24 | 40A | Pokładowa jednostka sterująca zasilaniem -J519- |
| 25 | 30A | Sterownik drzwi kierowcy -J386- Sterownik tylnych drzwi po stronie kierowcy -J926- |
| 26 | 30A | Pokładowa jednostka sterująca zasilaniem -J519- |
| 27 | 30A | Pokładowa jednostka sterująca zasilaniem -J519- |
| 28 | 25A | Jednostka sterująca detektora przyczepy -J345- |
| 29 | 5A | Przekaźnik systemu zdalnego uruchamiania -J471- |
| 30 | 10 A | Przekaźnik systemu zdalnego uruchamiania -J471- |
| 31 | 30A | Sterownik tylnej pokrywy -J605- |
| 32 | 10 A | Kamera przednia do systemów wspomagania kierowcy -R242- Jednostka sterująca tempomatu adaptacyjnego -J428- Jednostka sterująca układu wspomagania parkowania -J446- Jednostka sterująca asystenta zmiany pasa ruchu -J769- Jednostka sterująca asystenta zmiany pasa ruchu 2 -J770- |
| 33 | 5A / 7,5A | Jednostka sterująca poduszki powietrznej -J234- |
| 34 | 7,5A | Lusterko wewnętrzne -EX5- Przekaźnik gniazd zasilania -J807- Przełącznik świateł cofania -F4- Czujnik ciśnienia w obwodzie czynnika chłodniczego -G805- Przycisk elektromechanicznego hamulca postojowego -E538- |
| 35 | 7,5/10A | Połączenie diagnostyczne -U31- |
| 36 | 5A / 7,5A | Reflektor przedni prawy -MX2- |
| 37 | 5A / 7,5A | Przedni lewy reflektor -MX1- |
| 38 | 25A | Jednostka sterująca detektora przyczepy -J345- |
| 39 | 30A | Jednostka sterująca przednich drzwi pasażera -J387-
Jednostka sterująca tylnymi drzwiami pasażera -J927- |
| 40 | 20A | Gniazdo 12 V -U5-
Gniazdo 12 V 2 -U18- Gniazdo 12 V 3 -U19- |
| 41 | 25A | Pas bezpieczeństwa przedni prawy -NX11- |
| 42 | 40A | Pokładowa jednostka sterująca zasilaniem -J519- |
| 43 | 40A | Jednostka sterująca cyfrowym pakietem dźwiękowym -J525- |
| 44 | 15A | Jednostka sterująca detektora przyczepy -J345- |
| 45 | 15A | Jednostka sterująca regulacją fotela kierowcy -J810-
Wentylator poduszki przedniego lewego siedzenia 1 -V514- Wentylator oparcia przedniego lewego siedzenia 1 -V512- |
| 46 | 30A | Przetwornica DC/AC z gniazdem, 12 V – 230 V -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5A / 7,5A | Nadajnik pozycji sprzęgła -G476- Przekaźnik rozrusznika 1 -J906- Przekaźnik rozrusznika 2 -J907- |
| 50 | 40A | Sterownik tylnej pokrywy -J605- |
| 51 | 25A | Panel obsługi i wyświetlacza do tylnej klimatyzacji -E265- |
| 52 | 15A | Elektronicznie sterowana jednostka sterująca tłumieniem -J250- |
| 53 | 30A | Podgrzewany przekaźnik tylnej szyby -J9- |
| Przekaźniki: | ||
| R1 | Przekaźnik do systemu dozowania środka redukującego -J963- | |
| R2 | – | |
| R3 | – | |
| R4 | Przekaźnik zasilania napięciowego zacisku 15 -J329- | |
| R5 | Podgrzewany przekaźnik tylnej szyby -J9- | |
| R6 | Przekaźnik do gniazd zasilających -J807- |
W uchwycie skrzynki bezpieczników znajdują się również następujące bezpieczniki:
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 15A | Panel obsługi do regulacji prawego przedniego siedzenia -EX34-
Prawy przedni wentylator poduszki siedzenia 1 -V518- Prawy przedni wentylator oparcia siedzenia 1 -V516- |
| B | 5A | Przekaźnik systemu zdalnego uruchamiania -J471- |
| C | 7,5A | Gniazdo ładowania USB 1 -U37- |
| R1 | Przekaźnik systemu zdalnego uruchamiania -J471- |
