W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Amarok z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. Volkswagen Amarok to średniej wielkości pickup produkowany przez niemiecką markę Volkswagen w latach 2009-2016. Model ten był pierwszym samochodem dostawczym marki Volkswagen o takim przeznaczeniu. Amarok był oferowany z napędem na […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Amarok z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Volkswagen Amarok to średniej wielkości pickup produkowany przez niemiecką markę Volkswagen w latach 2009-2016. Model ten był pierwszym samochodem dostawczym marki Volkswagen o takim przeznaczeniu. Amarok był oferowany z napędem na cztery koła lub na tylną oś, a także z różnymi silnikami benzynowymi lub wysokoprężnymi.
Amarok został zaprojektowany z myślą o pracy w trudnych warunkach, dlatego też konstrukcja samochodu była bardzo solidna i wytrzymała. Pickup wyposażony był w system kontroli trakcji oraz elektroniczny system stabilizacji, który zapewniał maksymalne bezpieczeństwo podczas jazdy w trudnym terenie.
Silniki oferowane w Amaroku były oszczędne i wydajne. W zależności od wersji, samochód mógł być wyposażony w silnik benzynowy o pojemności 2.0 litra lub wysokoprężny o pojemności od 2.0 do 2.2 litra, z mocą od 122 do 180 KM. Oba typy silników były oferowane z manualną lub automatyczną skrzynią biegów.
Amarok był wyposażony w przestronną kabinę, w której bez problemu znajdowało się miejsce dla 5 pasażerów. Kabina była również dobrze zaprojektowana, co zapewniało wygodę i komfort podczas długich podróży. Wnętrze samochodu wykończone było wysokiej jakości materiałami, co zapewniało trwałość i elegancki wygląd.
W Amaroku zastosowano szereg innowacyjnych rozwiązań, takich jak system audio zintegrowany z nawigacją satelitarną, czy też klimatyzacja z regulacją temperatury w trzech strefach. Samochód był również wyposażony w system Start/Stop, który redukował emisję spalin i zwiększał ekonomiczność jazdy.
Volkswagen Amarok cieszył się dużą popularnością wśród kierowców, którzy poszukiwali wydajnego, solidnego i praktycznego pickupa. Samochód był chętnie wybierany zarówno do pracy na budowach, jak i do codziennego użytku.

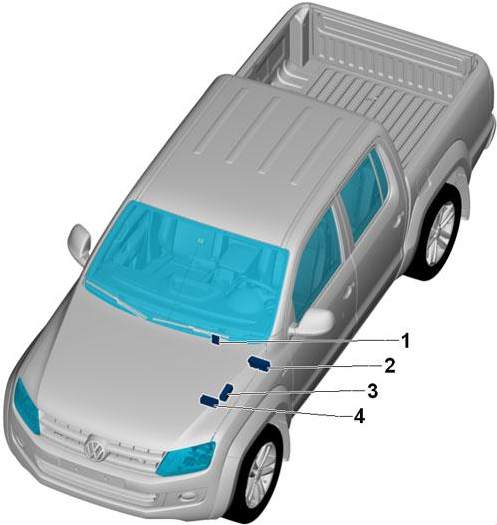

Lokalizacje
Komora silnika

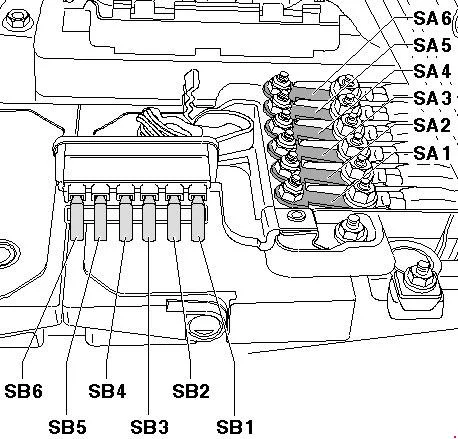

Bezpieczniki dużej mocy w postaci wkładek topikowych (SA) znajdują się pod pokrywą na akumulatorze. Jest podłączony do przewodu dodatniego bieguna akumulatora. W pobliżu znajduje się skrzynka bezpieczników (SB), chroniona przed wodą specjalną nakrętką.
Opis SA
Opis SB
Przedział pasażerski
Skrzynka bezpiecznikowa

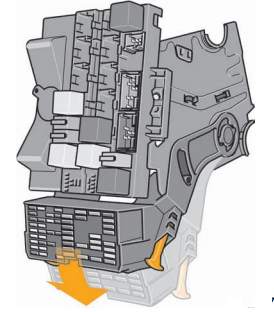

Znajduje się pod deską rozdzielczą po stronie kierowcy. Aby uzyskać dostęp do bezpieczników, musisz zwolnić dźwignię blokującą. Skrzynkę bezpieczników można następnie złożyć.

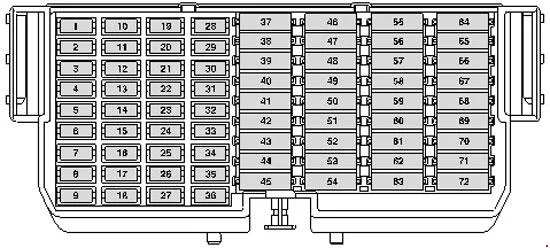

Skrzynka bezpieczników (modele do 2013)
Typ 1
Opis
| 1 | 10A Jednostka sterująca ABS, klucz dezaktywacji ASR i ESP, klucz programu jazdy |
| 2 | 10A Rezystor grzewczy dla lewej dyszy spryskiwacza szyby przedniej, blok przełącznika kolumny kierownicy, przełącznik wycieraczek, pompa spryskiwacza i przełącznik układu czyszczenia reflektorów |
| 3 | 10A Włącznik świateł cofania, Sterownik wspomagania parkowania / 15A Pokładowa jednostka sterująca zasilaniem, Lampy świateł cofania, Interfejs do użytku zewnętrznego |
| 4 | 15A Pokładowa jednostka sterująca zasilaniem, kierunkowskaz (zacisk 49), światło hamowania (zacisk 54) |
| 5 | 5A Miernik masy powietrza |
| 6 | 5A Jednostka sterująca rozpoznawania przyczepy |
| 7 | Interfejs 5A do użytku zewnętrznego |
| 8 | 5A Stacyjka i rozrusznik / 15A Stacyjka i rozrusznik |
| 9 | 10A Jednostka sterująca poduszki powietrznej, lampka ostrzegawcza dezaktywacji przedniej poduszki powietrznej pasażera |
| 10 | 5A Jednostka sterująca silnika |
| 11 | 15A Jednostka sterująca blokadą mechanizmu różnicowego |
| 12 | 10A Regulator ciśnienia paliwa, Zawór dozowania paliwa, Zawór obejściowy do turbosprężarki, Zawór elektromagnetyczny ograniczenia ciśnienia doładowania, Zawór elektromagnetyczny 1 adsorbera, Zawór 1 regulacji rozrządu wałka rozrządu zaworów dolotowych, Zawór klap ssących |
| 13 | 5A Zawór klapowy spalin, zawór przełączający chłodnicy recyrkulacji spalin, zawór elektromagnetyczny ograniczający ciśnienie ładowania |
| 14 | 15A Pompa obiegowa płynu chłodzącego po wyłączeniu silnika, regulator ciśnienia paliwa |
| 15 | 5A Przekaźnik zasilania kl. 30, pompa obiegowa |
| 16 | 10A Tylne światło przeciwmgielne / 5A Stabilizator napięcia, interfejs diagnostyczny magistrali danych |
| 17 | 5A Pokładowa jednostka sterująca zasilaniem |
| 18 | 7,5A pompa spryskiwacza |
| 19 | 15A Pokładowa jednostka sterująca zasilaniem, podgrzewane lusterka zewnętrzne |
| 20 |
15A Pokładowa jednostka sterująca zasilaniem, zasilanie wewnętrzne
|
| 21 | 10A Pokładowa jednostka sterująca zasilaczem, wyłącznik ochrony wnętrza, oświetlenie wewnętrzne, światła postojowe |
| 22 | 5A Jednostka sterująca śledzeniem pozycji |
| 23 | 10A Jednostka sterująca silnika |
| 24 | Syrena alarmowa 10A |
| 25 | 10A Rezystor grzewczy wentylacji skrzyni korbowej |
| 26 | 5A Lampa prawego modułu światła do jazdy dziennej |
| 27 | 5A Lampa lewego modułu światła do jazdy dziennej |
| 28 | 5A Włącznik światła, oświetlenie tablicy rejestracyjnej, złącze 8 w głównej wiązce przewodów / 15A Pokładowa jednostka sterująca zasilaniem, światła przeciwmgielne, lampy cofania, interfejs do użytku zewnętrznego |
| 29 | 10A Siłownik sterowania zasięgiem lewego reflektora, lewe światło mijania reflektora, zewnętrzny interfejs użytkownika / przełącznik oświetlenia 5A |
| 30 | 10A Lewe światło drogowe, jednostka sterująca zestawu wskaźników, zewnętrzny interfejs użytkownika / 5A przekaźnik rozrusznika |
| 31 | 5A Przełącznik Tiptronic, jednostka sterująca automatycznej skrzyni biegów |
| 32 | 10A Lampa prawego reflektora świateł drogowych |
| 33 | 5A Regulator lusterka zewnętrznego |
| 34 | 15A Jednostka sterująca silnika |
| 35 | 15A Grzałka sondy lambda |
| 36 | 5A Przekaźnik pompy paliwa, przekaźnik zasilania kl. 30, przełącznik pedału sprzęgła, jednostka sterująca wentylatora chłodnicy, jednostka sterująca świec żarowych |
| 37 | Cewka zapłonowa 20A |
| 38 | Gniazdo 15A 12V |
| 39 | 25A Jednostka sterująca rozpoznawania przyczepy |
| 40 | 25A Jednostka sterująca rozpoznawania przyczepy |
| 41 | 25A Jednostka sterująca rozpoznawania przyczepy |
| 42 | 15A Przełącznik świateł hamowania, czujnik wysokiego ciśnienia, czujnik zanieczyszczenia powietrza, czujnik poziomu oleju i temperatury, jednostka sterująca blokady mechanizmu różnicowego, jednostka sterująca zestawu wskaźników, jednostka sterująca układu wspomagania parkowania, jednostka sterująca skrzynki rozdzielczej, jednostka sterująca śledzenia pozycji, lampka ostrzegawcza trybu normalnego na panel sterowania skrzynki rozdzielczej, bezpiecznik 16 w skrzynce bezpieczników C, złącze diagnostyczne, skrzynka przełączników kolumny kierownicy, czujnik kąta skrętu, przełącznik tempomatu |
| 43 | 25A Pokładowa jednostka sterująca zasilaniem, jednostka sterująca silnika wycieraczek, silnik wycieraczek |
| 44 |
30A Pokładowa jednostka sterująca zasilaniem, ogrzewana tylna szyba
|
| 45 | 15A Złącze diagnostyczne, Jednostka sterująca we wkładce deski rozdzielczej, Jednostka sterująca klimatyzacji, Jednostka sterująca Climatronic, Przełącznik ogrzewania i trybu pracy, Przełącznik kolumny kierownicy, Kabel spiralny, Sterownik wielofunkcyjnej kierownicy |
| 46 | 25A Jednostka sterująca skrzynki rozdzielczej |
| 47 | 20A Pokładowa jednostka sterująca zasilaniem, sygnał o wysokim tonie, sygnał o niskim tonie |
| 48 | 20A Sterownik drzwi kierowcy |
| 49 | 20A Jednostka sterująca przednich drzwi pasażera |
| 50 | 20A Sterownik tylnych lewych drzwi |
| 51 | 20A Sterownik tylnych prawych drzwi |
| 52 | Gniazdo 15A |
| 53 | 20A Lampy przeciwmgielne / 25A Pokładowa jednostka sterująca zasilaniem |
| 54 | Zapalniczka 15A |
| 55 | 15A Siłownik regulacji zasięgu prawego reflektora, prawy reflektor świateł mijania, Zewnętrzny interfejs użytkownika / 25A Pokładowa jednostka sterująca zasilaczem, Prawy moduł świateł do jazdy dziennej, Prawy reflektor świateł mijania, Interfejs do użytku zewnętrznego |
| 56 | 25A Jednostka sterująca pompy paliwa |
| 57 | 30A Przycisk ogrzewania fotela, jednostka sterująca ogrzewaniem fotela |
| 58 | 15A Przełącznik Tiptronic, Sterownik automatycznej skrzyni biegów, Elektromagnes blokujący wyjęcie kluczyka ze stacyjki |
| 59 | Gniazdo 20A 12V 2 |
| 60 | 5A Jednostka sterująca rozpoznawania przyczepy |
| 61 | 5A Jednostka sterująca rozpoznawania przyczepy |
| 62 | 20A Sterownik dodatkowej nagrzewnicy, przekaźnik pompy chłodzenia, przekaźnik dodatkowej nagrzewnicy wodnej, pompa cyrkulacyjna |
| 63 | 10A Lampka oświetlenia platformy ładunkowej |
| 64 | 40A Przełącznik wyboru nagrzewnicy i trybu pracy, sterownik Climatronic, sterownik klimatyzacji |
| 65 | 15A Jednostka sterująca silnika |
| 66 |
30A Pokładowa jednostka sterująca zasilaniem, siłownik klapy wlewu centralnego zamka, siłownik centralnego zamka
|
| 67 | 30A Jednostka główna, Jednostka sterująca z wyświetlaczem do systemu nawigacji radiowej, Stabilizator napięcia, Interfejs diagnostyczny magistrali danych |
| 68 | 7,5A Centralka telefoniczna centrali sterującej |
| 69 | Interfejs 15A do użytku zewnętrznego |
| 70 | Interfejs 5A do użytku zewnętrznego |
| 71 | Interfejs 25A do użytku zewnętrznego |
| 72 | Interfejs 10A do użytku zewnętrznego |

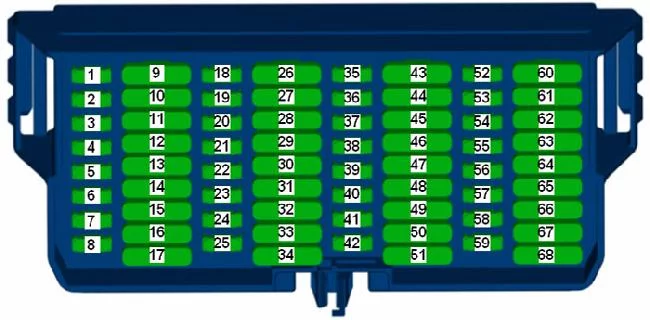

Typ 2
Opis
| 1 | 10A Sterownik ABS
Kluczyk dezaktywacji ASR i ESP Sterownik poduszek powietrznych Wskaźnik dezaktywacji przedniej poduszki powietrznej pasażera |
| 2 |
10A Blok przełączników podsterowności
Przełącznik wycieraczek
Przerywany włącznik wycieraczek
Przełącznik pompy spryskiwacza szyb i układu czyszczenia reflektorów
|
| 3 | 15A Włącznik Oświetlenie AKP włącznik grzałki i wybór trybu pracy centrali klimatyzatora Potencjometr wykonawczy klapy rozdziału powietrza przedniego silnika Climatronic Przekaźnik dodatkowej grzałki płynu chłodzącego
Pompa cyrkulacyjna
|
| 4 | 15A Sterownik silnika Miernik masy powietrza |
| 5 | 5A Miernik masy powietrza |
| 15A Cewka zapłonowa | |
| 6 | 5A Jednostka sterująca rozpoznawania przyczepy |
| 7 | 5A Interfejs do użytku zewnętrznego |
| 8 | 15A Wyłącznik zapłonu i rozrusznika Syrena alarmowa Jednostka sterująca do śledzenia pozycji pojazdu |
| 9 | 5A Lampa oświetlenia platformy ładunkowej |
| 10 | 5A Przełącznik Tiptronic
Sterownik automatycznej skrzyni biegów Miernik przepływu powietrza |
| 11 | 15A Jednostka sterująca blokadą mechanizmu różnicowego |
| 12 | 10A Zawór elektromagnetyczny regulacji ciśnienia doładowania Zawór elektromagnetyczny 1 adsorbera Zawór 1 zaworu sterującego wałka rozrządu zaworów dolotowych Zawór obejściowy turbosprężarki Zawór klapowy kolektora dolotowego Regulator ciśnienia paliwa |
| 13 | 7,5 A Lewy przycisk ogrzewania fotela Prawy przycisk ogrzewania fotela Rezystor ogrzewania lewej dyszy spryskiwacza szyby Rezystor ogrzewania prawej spryskiwacza szyby |
| 14 | 15A Regulator ciśnienia paliwa -N276 |
| 15 |
5A Przekaźnik zasilania kl. trzydzieści
Pompa cyrkulacyjna
|
| 16 | 10A Lampa ostrzegawcza tylnego światła przeciwmgielnego
Lewa lampa przeciwmgielna Prawa lampa przeciwmgielna |
| 5A Stabilizator napięcia | |
| 17 | 5A Pokładowa jednostka sterująca zasilaniem |
| 18 | 7,5A pompa spryskiwacza |
| Pompa spryskiwacza 10A | |
| 19 |
10/15A Pokładowa jednostka sterująca zasilaniem
Podgrzewane lusterko zewnętrzne po stronie kierowcy
Podgrzewane lusterko zewnętrzne po stronie pasażera
|
| 20 |
15/5A Pokładowa jednostka sterująca zasilaniem
Moc wewnętrzna
|
| 21 |
15A Pokładowa jednostka sterująca zasilaniem
Przełącznik do wyłączania systemu ochrony wnętrza
Przednie oświetlenie sufitowe
Centralne oświetlenie sufitowe
Przednie światło boczne, lewe Przednie światło boczne, prawe |
| 22 | Nieużywany |
| 10A Jednostka sterująca kamery cofania | |
| 23 | 10A Jednostka sterująca silnika |
| 24 |
5A Blok przełączników podsterowności
Przełącznik świateł mijania i sygnałów świetlnych (w tym świateł drogowych)
|
| 25 | 10A Rezystor grzewczy wentylacji skrzyni korbowej |
| 26 | 5A Lampa prawego modułu światła do jazdy dziennej |
| 27 | 5A Lampa lewego modułu światła do jazdy dziennej |
| 28 |
5A B472 Połączenie 8 w głównej wiązce przewodów
Przełącznik światła
Pokrętło regulacji zasięgu reflektorów
Oświetlenie tablicy rejestracyjnej, lewe Oświetlenie tablicy rejestracyjnej, prawe |
|
15A Pokładowa jednostka sterująca zasilaniem
Żarówka lewego światła przeciwmgielnego
Prawa lampa przeciwmgielna
Prawa lampa cofania Lewa lampa cofania
Interfejs zewnętrzny |
|
| 29 | 10A Lampa lewego światła mijania Interfejs do użytku zewnętrznego |
| Przełącznik światła 5A | |
| 30 | 10A Reflektor świateł drogowych lewy Sterownik we wkładce deski rozdzielczej Interfejs do użytku zewnętrznego Sterownik zasilania pokładowego |
| 31 | Interfejs 5A do użytku zewnętrznego |
| 32 | 10A Lampa prawego reflektora świateł drogowych |
| 33 | 5A Regulator lusterka zewnętrznego |
| 34 | 15A Sterownik silnika Pompa obiegowa płynu chłodzącego po wyłączeniu. silnik |
| 35 | 15A Grzałka sondy lambda |
| 36 | 5A Przekaźnik pompy paliwa Przekaźnik zasilania kl. 30 Przełącznik pedału sprzęgła |
| 37 | Cewka zapłonowa 20A |
| Nieużywany | |
| 38 | 40A Bezpiecznik 28, 29, 50 w skrzynce bezpieczników
Przekaźnik pompy paliwa Przekaźnik rozrusznika Przekaźnik odciążenia kl. 58b |
| 39 | 25A Jednostka sterująca rozpoznawania przyczepy |
| 40 | 25A Jednostka sterująca rozpoznawania przyczepy |
| 41 | 41A Jednostka sterująca rozpoznawania przyczepy |
| 42 | 10/15A, kluczyk przełącznik trybu start-stop światła stopu przełącznik świateł cofania czujnik wysokiego ciśnienia tachografu czujnik poziomu zanieczyszczenia powietrza i sterownik blokady temperatury oleju moduł różnicowy sterowanie wspomaganiem parkowania sterowanie blokadą skrzynki rozdzielczej lampka kontrolna skrzynki rozdzielczej tryb normalny na panelu sterowania sterowanie skrzynki rozdzielczej Lampka kontrolna redukcji biegu na panelu sterowania skrzynki rozdzielczej Lampka kontrolna centralnej blokady mechanizmu różnicowego na panelu sterowania skrzynki rozdzielczej Żarówka wysokiego hamowania Gniazdo diagnostyczne Blok przełącznika kolumny kierownicy
Czujnik kąta skrętu
Przełącznik tempomatu
Tempomat
Klucz SET Kabel spiralny Wielofunkcyjna jednostka sterująca przy kierownicy |
| 43 |
30A Pokładowa jednostka sterująca zasilaniem
Jednostka sterująca silnika wycieraczek
Silnik wycieraczek
|
| Włącznik światła 25A | |
|
30A Stabilizator napięcia
Jednostka sterująca klastra instrumentów
Bezpiecznik 67 w skrzynce bezpieczników C
|
|
| 44 |
30A Pokładowa jednostka sterująca zasilaniem
Podgrzewany przekaźnik tylnej szyby
Element grzewczy tylnej szyby
|
| 45 | 15/10A tryb pracy nagrzewnicy i przełącznika wyboru Diagnostyczny zespół złącza deska rozdzielcza Centralka Climatronic regulacja Blok przełącznika kolumny kierownicy
Kabel spiralny
Wielofunkcyjna jednostka sterująca kierownicy
|
| 46 | 25/30A Jednostka sterująca skrzynki rozdzielczej |
| 47 |
25A Pokładowa jednostka sterująca zasilaniem
Wysoki sygnał dźwiękowy
Niski sygnał dźwiękowy
|
| 48 | 30A Sterownik drzwi kierowcy |
| 49 | 30A Jednostka sterująca przednich drzwi pasażera |
| 50 | 30A Sterownik tylnych lewych drzwi |
| 51 | 30A Sterownik tylnych prawych drzwi |
| 52 | Zapalniczka z gniazdem 30A |
| 53 |
25/20A Pokładowa jednostka sterująca zasilaniem
Lampa, moduł lewego światła do jazdy dziennej
Żarówka lewego światła mijania
|
| 54 | 20A włącznik światła |
| 55 | 15/10A Regulator poziomu reflektora Prawy reflektor światła mijania |
|
25/20A Pokładowa jednostka sterująca zasilaniem
Lampa, prawy moduł świateł do jazdy dziennej
Żarówka prawego światła mijania
Interfejs do użytku zewnętrznego
|
|
| 56 | 25A Jednostka sterująca pompy paliwa |
| 57 | 30/25A Jednostka sterująca ogrzewaniem fotela |
| 58 | 15A Przełącznik Tiptronic
Sterownik automatycznej skrzyni biegów Elektromagnes blokujący wyjęcie kluczyka ze stacyjki |
|
30A Pokładowa jednostka sterująca zasilaniem
Jednostka sterująca silnika wycieraczek
Silnik wycieraczek
|
|
| 59 | Gniazdo 25A 12V 2 i 3 |
| 60 | 20A Lewa lampa przeciwmgielna
Prawa lampa przeciwmgielna |
| Interfejs 5A do użytku zewnętrznego | |
| 61 |
30/15A Pokładowa jednostka sterująca zasilaniem
Żarówka lewego światła przeciwmgielnego
Żarówka prawego światła przeciwmgielnego
Prawa żarówka cofania
Lewa lampa cofania
Interfejs do użytku zewnętrznego
|
| 62 | 20A Jednostka sterująca nagrzewnicy dodatkowej
Przekaźnik wentylatora nawiewnego Przekaźnik 2 elektrycznej pompy paliwa Przekaźnik pompy chłodzenia |
| 15A Sterownik dodatkowej nagrzewnicy
Przekaźnik wentylatora nawiewnego Przekaźnik pompy chłodzącej |
|
| 30A Sterownik dodatkowej nagrzewnicy
Przekaźnik wentylatora nawiewu |
|
| 63 | 30A włącznik światła |
| 5A Włącznik światła
Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 |
|
| 64 | Wentylator nawiewny 40A |
| 65 |
15A Pokładowa jednostka sterująca zasilaniem
Kierunkowskaz (kl. 49)
Światło stopu (zacisk 54)
|
| 66 |
30A Pokładowa jednostka sterująca zasilaniem
Siłownik centralnego zamka klapy wlewu
Napęd centralnego zamka drzwi kierowcy
Napęd centralnego zamka drzwi przednich pasażera
Napęd centralnego zamka tylnych lewych drzwi
Napęd centralnego zamka tylnych prawych drzwi
|
| 67 | 30A Jednostka sterująca z wyświetlaczem radiowym systemem nawigacji Jednostka główna Regulator napięcia
Jednostka sterująca klastra instrumentów
Jednostka sterująca z wyświetlaczem do układu radia z nawigacją
Urządzenie na głowę
|
| 25A Jednostka główna Jednostka sterująca z wyświetlaczem systemu radia z nawigacją |
|
| 68 | 40A Przełącznik wyboru nagrzewnicy i trybu pracy klimatyzacji 40A Przełącznik wyboru nagrzewnicy i trybu pracy, Jednostka sterująca Przekaźnik odcinający wentylator nawiewny
Jednostka sterująca klimatyzatora
|
| 69 | Interfejs 15A do użytku zewnętrznego |
| 70 | Nieużywany |
| 40/30A Przekaźnik rozrusznika 1Przekaźnik rozrusznika 2 |
|
| 71 | Interfejs 30A do użytku zewnętrznego |
| 72 | Interfejs 5/10A do użytku zewnętrznego |
Skrzynka bezpieczników (modele od 2013)
| 1 | Pompa spryskiwacza 10A |
| 2 | 15A Przełącznik wyboru nagrzewnicy i trybu pracy Czujnik sterowania wentylatorem Bitron, przedni Sterownik klimatyzacji Sterownik śledzenia pozycji pojazdu Sterownik automatycznej skrzyni biegów Pokładowa jednostka sterująca zasilaniem
Moc wewnętrzna
|
| 3 | 15A Przełącznik zapłonu i rozrusznika Jednostka sterująca do śledzenia pozycji pojazdu Pokładowa jednostka sterująca zasilaniem
Moc wewnętrzna
|
| 4 | Syrena alarmowa 15A Przekaźnik zasilania kl. trzydzieści Blok przełącznika kolumny kierownicy
Przełącznik świateł mijania i sygnałów świetlnych (w tym świateł drogowych)
|
| 5 | 15A Jednostka sterująca blokadą mechanizmu różnicowego |
| 6 |
15A Pokładowa jednostka sterująca zasilaniem
Żarówka lewego światła przeciwmgielnego
Żarówka prawego światła przeciwmgielnego
Lewa lampa cofania
Prawa żarówka cofania
Interfejs do użytku zewnętrznego
|
| 7 |
15A Pokładowa jednostka sterująca zasilaniem
Przełącznik do wyłączania systemu ochrony wnętrza
Przednia lampka grzewcza
Centralne światło grzecznościowe
Światło pozycyjne przednie, lewe
Światło pozycyjne przednie, prawe
|
| 8 | 15A Jednostka sterująca detektora przyczepy -J345- |
| 9 | 40/30A Przekaźnik do reflektorów Przekaźnik do rozrusznika Przekaźnik do zasilania Motronic Przekaźnik do rozładunku kl. 58b |
| 10 | 20A Jednostka sterująca rozpoznawania przyczepy |
| 11 | 20A Jednostka sterująca rozpoznawania przyczepy |
| 12 | 30A Jednostka sterująca skrzynki rozdzielczej |
| 13 | 30A Sterownik drzwi kierowcy |
| 14 | 30A Jednostka sterująca przednich drzwi pasażera |
| 15 | 20A Przekaźnik pompy chłodzenia Przekaźnik zasilania kl. 30 Przekaźnik dodatkowej nagrzewnicy płynu chłodzącego Jednostka sterująca dodatkowej nagrzewnicy |
| 30A Przekaźnik wentylatora nawiewu Przekaźnik zasilania kl. 30 Przekaźnik dodatkowej nagrzewnicy płynu chłodzącego Jednostka sterująca dodatkowej nagrzewnicy |
|
| 20A Dodatkowa jednostka sterująca nagrzewnicy | |
| 16 |
20A Pokładowa jednostka sterująca zasilaniem
Kierunkowskaz (kl. 49)
Światło stopu (zacisk 54)
|
| 17 | 25A Jednostka sterująca z wyświetlaczem systemu radia z nawigacją Jednostka główna Złącze, 8-stykowe |
| 18 | 5A Zestaw wskaźników |
| 19 | 10/5A Lewa lampa przeciwmgielna
Prawa lampa przeciwmgielna |
| 20 | 5A Pokładowa jednostka sterująca zasilaniem |
| 21 | 5A Lampa lewego modułu światła do jazdy dziennej Lampa prawego modułu światła do jazdy dziennej |
| 22 | 10A Połączenie dodatnie (58 D1) w wiązce przewodów zestawu wskaźników i elementów sterujących B342 Połączenie 3 (58d) w głównej wiązce przewodów B472 Połączenie 8 w głównej wiązce przewodów N2 Połączenie 1 w wiązce przewodów sterowania zasięgiem reflektorów R14 Połączenie 1 (otwarty) w wiązce przewodów drzwi kierowcy |
| 23 | 5A Przełącznik pedału sprzęgła Miernik masy powietrza Przekaźnik pompy paliwa Jednostka sterująca świec żarowych Jednostka sterująca wentylatora chłodnicy Zawór klapy spalin Zawór przełączający chłodnicy recyrkulacji spalin |
| 24 | 10A Regulator ciśnienia paliwa Zawór dozujący paliwo |
| 10A Zawór elektromagnetyczny regulacji ciśnienia doładowania Zawór elektromagnetyczny 1 adsorbera Zawór 1 zaworu sterującego wałka rozrządu zaworów dolotowych Zawór obejściowy turbosprężarki Zawór klapy wlotowej |
|
| 25 | 5A Pompa obiegowa płynu chłodzącego po wyłączeniu silnika |
| 15A Jednostka sterująca silnika | |
| 26 | 7,5A/10A Interfejs do użytku zewnętrznego Lewy reflektor główny Lewy reflektor światła mijania |
| 27 | 10/15A Pokładowa jednostka sterująca zasilaniem Lewy reflektor Prawy reflektor Interfejs do użytku zewnętrznego Jednostka sterująca klastra instrumentów
Lampka kontrolna świateł drogowych
|
| 28 | Interfejs 10A do użytku zewnętrznego Prawy reflektor Żarówka prawego światła mijania
|
| 29 | Nieużywany |
| 10A Wyłącznik Tiptronic Tachograf Elektromagnes blokujący wyjęcie kluczyka ze stacyjki Odbiornik sygnału radiowego dodatkowego podgrzewacza wody Złącze diagnostyczne Blok przełącznika kolumny kierownicy
Kabel spiralny
Wielofunkcyjna jednostka sterująca kierownicy
|
|
| 30 | 5A Interfejs do użytku zewnętrznego Interfejs do użytku zewnętrznego |
| 20A Lewa lampa przeciwmgielna
Prawa lampa przeciwmgielna |
|
| 31 |
Interfejs 15/30A do użytku zewnętrznego
Przełącznik zapłonu i rozrusznika
Przekaźnik zasilania kl. piętnaście
Pokładowa jednostka sterująca zasilaniem
Blok przełącznika kolumny kierownicy
Przełącznik pompy spryskiwacza szyb i układu czyszczenia reflektorów
|
| 32 | 15A Grzałka sondy lambda Grzałka sondy lambda 1 za katalizatorem |
| 33 | 15A Cewka zapłonowa |
| 20A Miernik masy powietrza Jednostka sterująca silnika |
|
| 34 |
20A Jednostka sterująca pompy paliwa
Pompa paliwowa wspomagająca
|
| 35 | 5A Lewy przycisk ogrzewania fotela Prawy przycisk ogrzewania fotela |
| 36 | 5A Regulator lusterka zewnętrznego |
| 37 | Interfejs 15A do użytku zewnętrznego |
| 38 | 5A Przełącznik Tiptronic Sterownik automatycznej skrzyni biegów -J217- Miernik masy powietrza Sterownik silnika |
| 39 | 10A Sterownik poduszek powietrznych Lampka ostrzegawcza wyłączenia przedniej poduszki powietrznej pasażera |
| 40 |
5A Przełącznik wyboru nagrzewnicy i trybu pracy
Przycisk dezaktywacji ASR i ESP
Przycisk programu jazdy Jednostka sterująca ABS Przekaźnik alarmu przeciwkradzieżowego 1 Zestaw wskaźników Blok przełączników łopatkowych Czujnik kąta skrętu
|
| 41 | 10A Regulator poziomowania reflektorów
Sterownik czujnika przyczepy Silnik regulacji zasięgu reflektorów prawy Rezystor podgrzewania dyszy prawego spryskiwacza Rezystor podgrzewania dyszy spryskiwacza prawej szyby |
| 42 | 10A, kluczowy przełącznik trybu start-stop światła stopu przełącznik cofania światła czujnik wysokiego ciśnienia tachografu czujnik zanieczyszczenia powietrza czujnik poziomu i jednostka sterująca blokady temperatury oleju jednostka różnicowa kontrola wspomagania parkowania blok zarządzania skrzynka rozdzielcza lampka kontrolna skrzynki rozdzielczej tryb normalny na panelu sterowania skrzynki rozdzielczej Podświetlenie Platformy ciężarówek Złącze diagnostyczne Jednostka sterująca śledzeniem pozycji pojazdu
Klaster instrumentów
Blok przełącznika kolumny kierownicy
Przełącznik tempomatu
Ustaw klucz (SET) tempomat
Kabel spiralny
Wielofunkcyjna jednostka sterująca kierownicy
|
| 43 | Gniazdo/zapalniczka 25A |
| 44 | 20A włącznik światła |
| 45 | 25A Jednostka sterująca ogrzewaniem fotela |
| 46 | 25A Gniazdo 12V 2 Gniazdo 12V 3 |
| 47 |
Interfejs 5A do użytku zewnętrznego
Interfejs do użytku zewnętrznego
Przełącznik zapłonu i rozrusznika
Przekaźnik mocy
Pokładowa jednostka sterująca zasilaniem
Przekaźnik zasilania 2
Przełącznik grzałki i wybór trybu pracy
|
| 48 | 25A Jednostka sterująca z wyświetlaczem systemu radia z nawigacją Jednostka główna Złącze, 8-stykowe |
| 49 | 5A Włącznik światła
Przekaźnik rozrusznika |
| 20A włącznik światła | |
| 50 | Interfejs 5A do użytku zewnętrznego |
| 51 |
30A Przekaźnik rozrusznika 1
Przekaźnik rozrusznika 2
Rozrusznik
|
| 52 | Interfejs 5A do użytku zewnętrznego |
| 53 | 5A Jednostka sterująca do konstrukcji specjalnej Lampa oświetlenia platformy ładunkowej |
| 10 / 15A Przełącznik wyboru nagrzewnicy i trybu pracy Tachograf Czujnik sterowania wentylatorem Bitron, przód Sterownik Climatronic Sterownik klimatyzacji |
|
| 54 | 5A Zestaw wskaźników |
| 55 |
15A Pokładowa jednostka sterująca zasilaniem
Filtr zakłóceń
Element grzewczy do lusterek zewnętrznych
|
| 56 | 10A Jednostka sterująca kamery cofania |
| 57 | 5A Jednostka sterująca silnika |
| 58 | Przełącznik światła 5A |
| 59 | 10A Przełącznik Tiptronic TachografCzujnik monitorowania wnętrza Czujnik deszczu i światła Przekaźnik elektrycznej pompy paliwa 2 Panel wyświetlacza Centralka do zabudowy specjalnej Układ chłodzenia przekaźnika pompy Przekaźnik zasilania kl. 30 Blok przełącznika kolumny kierownicy
Kabel spiralny
Wielofunkcyjna jednostka sterująca kierownicy
|
| 60 |
25A Pokładowa jednostka sterująca zasilaniem
Siłownik centralnego zamka klapy wlewu
Napęd centralnego zamka
|
| 61 | 15A włącznik światła |
|
25A Stabilizator napięcia
Bezpiecznik 18, 48 na skrzynce bezpieczników C
|
|
| 62 |
30A Pokładowa jednostka sterująca zasilaniem
Element grzewczy tylnej szyby
Podgrzewany przekaźnik tylnej szyby
|
| 63 |
30A Pokładowa jednostka sterująca zasilaniem
Wysoki sygnał dźwiękowy
Niski sygnał dźwiękowy
Brzęczyk alarmu przeciwkradzieżowego
Przekaźnik alarmu przeciwkradzieżowego 1
Interfejs zewnętrzny |
| 64 | 30A Sterownik tylnych lewych drzwi |
| 65 | 30A Sterownik tylnych prawych drzwi |
| 66 |
20A Pokładowa jednostka sterująca zasilaniem
Lewy reflektor reflektora głównego
|
| 67 |
20A Pokładowa jednostka sterująca zasilaniem
Prawy reflektor
żarówka czołowa lewa lampa cofania prawe światło cofania; |
| 68 |
30A Pokładowa jednostka sterująca zasilaniem
Jednostka sterująca silnika wycieraczek
Silnik wycieraczek
|
Dodatkowe elementy
Dodatkowa skrzynka bezpieczników lub osobne elementy mogą znajdować się obok drążka kierowniczego.
Opis
| 40 | Przełącznik trybu ogrzewania i pracy Sterownik klimatyzacji Wentylator nawiewny |
| 40 | Jednostka sterująca ABS |
Skrzynka przekaźnikowa
Znajduje się na wsporniku po stronie kierowcy pod deską rozdzielczą. Wspornik skrzynki przekaźnikowej jest całkowicie ukryty za deską rozdzielczą. Skrzynka bezpieczników SC jest również przymocowana do tego samego wspornika. Może być również zintegrowana na pokładzie jednostka sterująca zasilaniem zintegrowana z samym wspornikiem przekaźnika / skrzynki bezpieczników (SC).
