Toyota Avensis T270 to czwarta generacja modelu Avensis, produkowana w latach 2008-2018. Ten model kontynuował tradycję poprzednich wersji, oferując nowoczesny design, zaawansowane technologie i różnorodność opcji napędu. Oto kilka kluczowych informacji na temat Toyota Avensis T270:

Design i Rozmiar: Avensis T270 przyniósł odświeżony design, charakteryzujący się nowoczesnymi liniami, bardziej dynamicznymi detalami i agresywniejszym wyglądem. Samochód dostępny był w wersji nadwozia sedan i kombi, a zastosowane zmiany wpłynęły na bardziej atrakcyjny wygląd.

Wnętrze i Komfort: Wnętrze Avensisa T270 zaprojektowano z myślą o komforcie i praktyczności. Materiały wykończeniowe były solidne, a ergonomiczny układ deski rozdzielczej ułatwiał obsługę systemów i urządzeń. Samochód oferował przestronne wnętrze z większą ilością miejsca dla pasażerów.

Silniki i Napęd: Model Avensis T270 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslowskimi silnikami. W zależności od rynku, dostępne były również wersje hybrydowe, które wykorzystywały technologię hybrydową Toyoty.

Technologie i Bezpieczeństwo: Czwarta generacja Avensisa wprowadziła wiele innowacji technologicznych, w tym zaawansowane systemy multimedialne, nawigację GPS, systemy łączności i wiele innych. W dziedzinie bezpieczeństwa, oferowano zaawansowane systemy, takie jak systemy asystujące podczas jazdy, monitorowanie martwego pola i inne.

Wersje Hybrydowe: Avensis T270 wyróżniał się dostępnością wersji hybrydowych, co podkreślało zaangażowanie Toyoty w ekologiczne rozwiązania. Hybrydowe wersje Avensis oferowały efektywność paliwową i mniejszą emisję gazów.

Zróżnicowane Wyposażenie: Avensis T270 oferował różnorodne poziomy wyposażenia, co pozwalało klientom wybrać opcje i technologie dostosowane do ich potrzeb. Wersje wyposażeniowe obejmowały wiele udogodnień i systemów, zapewniając komfortową i zaawansowaną podróż.

Podsumowanie: Toyota Avensis T270 to kolejna odsłona w historii modelu Avensis, która kontynuowała tradycję serii, wprowadzając nowoczesny design, zaawansowane technologie i różnorodność napędów. Czwarta generacja Avensisa utrzymała jej pozycję na rynku, oferując solidność, komfort i zaawansowane opcje dla klientów szukających samochodu średniej klasy.

Podsumowanie: Toyota RAV4 XA20 to kolejna ważna odsłona w historii modelu RAV4, która przyczyniła się do dalszego wzrostu popularności crossoverów na rynku. Kompaktowe rozmiary, różnorodność opcji napędu i liczne innowacje sprawiły, że druga generacja RAV4 była atrakcyjnym wyborem dla szerokiego spektrum klientów, poszukujących wszechstronnego i komfortowego pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

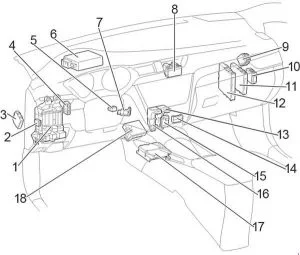

LHD

Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników

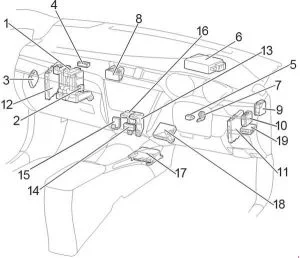

RHD

Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników
Numer Opis
1 Skrzynka bezpieczników / jednostka główna ECU
2 Dodatkowa skrzynka bezpieczników
3 ECU obrotu reflektorów (z AFS);ECU poziomowania reflektorów (bez AFS).
4 Złącze złącza
Reklama
5 Siłownik blokady kierownicy
6 Sterownik wspomagania kierownicy
7 Wzmacniacz klucza transpondera
8 Blok połączeń
9 Blok połączeń
10 Przekaźnik wycieraczek szyby przedniej
11 ECU kontroli zarządzania energią
12 Silnik Stop & Start ECU
13 Skrzynka przekaźników nr 1
14 Złącze złącza
15 Złącze złącza
16 Skrzynka przekaźników nr 2
17 Sterownik poduszki powietrznej
18 Wzmacniacz klimatyzacji
19 Kierownica po prawej stronie:

Przekaźnik sterowania drzwiami z podwójną blokadą

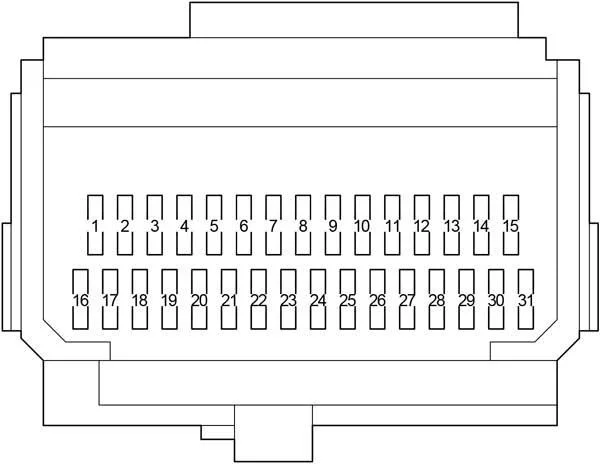

Skrzynka bezpieczników przedziału pasażerskiego

Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1 AM1 7,5 Układ rozruchowy;

Bezpieczniki „ACC”, „CIG”, „ECU-IG nr 2”,

„HTR-IG”, „WIPER”, „RR WIPER”,

„WASHER”, „ECU-IG NO.1”, „ECU” -IG NO.3 ”,

„ SEAT HTR ”.
2 FR FOG 15 Przed lutym 2013 r.,



Od maja 2015 r .:

Przednie światła przeciwmgielne.
7,5 Luty 2013 – maj 2015:

Przednie światła przeciwmgielne.
3 DRL 7,5 System świateł do jazdy dziennej
Reklama
4 ACC-B 25 Bezpieczniki „CIG”, „ACC”
5 DOOR 25 System zamka elektrycznego
6 – – –
7 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu;

Układ przeciwblokujący;

VSC;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Automatyczna skrzynia biegów;

System blokady zmiany biegów;

Układ rozruchowy.
8 OBD 7,5 System diagnostyki pokładowej
9 ECU-IG NO.2 10 Światła awaryjne;

System ładowania;

Światła awaryjne;

Odmgławiacz tylnej szyby;

Wskaźnik „PASSENGER AIRBAG”;

System klimatyzacji;

AFS;

Monitor widoku wstecznego;

Czujnik wspomagania parkowania Toyoty.
10 ECU-IG NO.1 10 ECU głównego nadwozia;

Inteligentny system wprowadzania i uruchamiania;

Elektryczne wentylatory chłodzące;

System blokady zmiany biegów;

Panoramiczna zasłona dachu;

Automatyczne przeciwodblaskowe lusterko wsteczne;

Układ przeciwblokujący;

Czujnik skrętu;

Czujnik odchylenia kierunkowego i czujnik G;

VSC;

Czyszczenie reflektorów;

System przedzderzeniowy;

LKA;

System wspomagający kierowcę.
11 WASHER 15 Spryskiwacze przedniej szyby;

Spryskiwacz tylnej szyby.
12 RR WIPER 15 Wycieraczka tylnej szyby
13 WIPER 30 Wycieraczki przedniej szyby;

Wycieraczki z czujnikiem deszczu.
14 HTR-IG 10 System klimatyzacji
15 SEAT HTR 15 Przed majem 2015 r .:

Podgrzewacze siedzeń
20 Od maja 2015 r:

Podgrzewacze siedzeń
16 METER 7,5 Licznik i mierniki
17 IGN 7,5 Układ blokady kierownicy;

System poduszek powietrznych SRS;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Automatyczna skrzynia biegów;

Układ rozruchowy.
Reklama
18 RR FOG 7,5 Tylne światło przeciwmgielne
19 – – –
20 TI&TE 30 Sterowanie odchylane i teleskopowe
21 MIR HTR 10 Odmgławiacze zewnętrznego lusterka wstecznego
22 – – –
23 ACC 7,5 Zewnętrzne lusterka wsteczne;

System blokady zmiany biegów;

System audio;

Jednostka główna ECU;

Gniazdo zasilania.
24 CIG 15 Zapalniczka
25 SHADE 20 Panoramiczny klosz dachowy
26 RR DOOR 20 Elektrycznie sterowane szyby (tylne prawe)
27 RL DOOR 20 Elektrycznie sterowane szyby (tylne lewe)
28 P FR DOOR 20 Elektrycznie sterowane szyby (po stronie pasażera)
29 ECU-IG NO.3 10 Czujnik wspomagania parkowania Toyoty;

System AFS;

Odmrażacz wycieraczek szyby przedniej;

Elektryczny hamulec postojowy;

Pas bezpieczeństwa przed zderzeniem;

Przełącznik łopatkowy;

Sterowanie pochylane i teleskopowe;

Elektryczne wspomaganie kierownicy.
30 PANEL 7,5 Podświetlenie przełączników;

Oświetlenie zestawu wskaźników;

Oświetlenie schowka podręcznego;

Przełączniki kierownicy;

Jednostka główna ECU.
31 TAIL 10 Światła pozycyjne przednie;

Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Tylne światło przeciwmgielne;

Przednie światła przeciwmgielne;

Ręczna regulacja ustawienia reflektorów;

Światła tablicy przyrządów;

Przełącznik systemu klimatyzacji;

System audio;

Multidrive lub automatyczna skrzynia biegów;

Podświetlenie dźwigni zmiany biegów;

Oświetlenie schowka podręcznego;

Ręczna poduszka powietrzna system on-off;

Światła awaryjne;

Zapalniczka;

Wyłącznik „AFS OFF”;

Wyłącznik ogranicznika prędkości;

Wyłącznik elektrycznego hamulca postojowego;

Wyłącznik kierowniczy;

Wyłącznik VSC OFF;

Wyłącznik czujnika wspomagania parkowania Toyoty;

Wyłącznik „LKA”;

Wyłącznik ogrzewania siedzenia, „ SPORT ”;

Przełączniki zewnętrznych lusterek wstecznych;

Przełącznik otwierania drzwi wlewu paliwa.
Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1 POWER 30 Elektrycznie sterowane szyby (po stronie kierowcy)
2 DEF 40 Odmgławiacz tylnej szyby;

Bezpiecznik „MIR HTR”.
3 PWR SEAT RH 30 Fotel elektryczny, podpórka
Przekaźnik
R1 Zapłon (IG1)
R2 –
R3 Kierownica po lewej stronie (przed majem 2015):

Kierunkowskaz
Reklama

Dodatkowa skrzynka bezpieczników przedziału pasażerskiego

Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1 WIPER NO.2 7,5 System ładowania;

ECU systemu wspomagania kierowcy.
2 – – –

Pole przekaźnika przedziału pasażerskiego nr 1

Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników
Numer Przekaźnik
R1 Przed czerwcem 2010:Przednie światło przeciwmgielne (FR FOG);

Od października 2016:

Światła wewnętrzne (DOME CUT).
R2 –
R3 Przed listopadem 2011 r .:Panel;

Od listopada 2011 r .:

System świateł do jazdy dziennej (DRL).
R4 Gniazdo zasilania (gniazdo ACC)

Skrzynka przekaźników przedziału pasażerskiego nr 2

Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników
Numer Opis
R1 Rozrusznik (ST)
R2 Tylne światło przeciwmgielne (RR FOG)
R3 Akcesoria (ACC)
R4 Czerwiec 2010 – maj 2015:

Przednie światło przeciwmgielne (FR FOG);

Od października 2016:

Odmrażacz wycieraczek szyby przedniej (FR DEICER).

Sedan

Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników

Wagon

Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników
Numer Opis
1 Przedzderzeniowy czujnik bezpieczeństwa miasta
2 Moduł ostrzegawczy ciśnienia w oponach i odbiornik
3 Odbiornik kontroli drzwi
4 Sterownik hamulca postojowego
5 Złącze danych
6 Sterownik sterujący dachem przesuwnym

Komora silnika

Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników
Numer Opis
1 ECU kontroli poślizgu
2 Skrzynka bezpiecznikowa
3 ECM
4 Kontroler świec żarowych
5 Przekaźnik świecy żarowej
6 ECU sterowania skrzynią biegów
7 Przekaźnik sterujący spryskiwacza reflektorów
8 Sterownik wtryskiwacza
9 LHD:Skrzynka przekaźników
Reklama
10 RHD:Skrzynka przekaźników

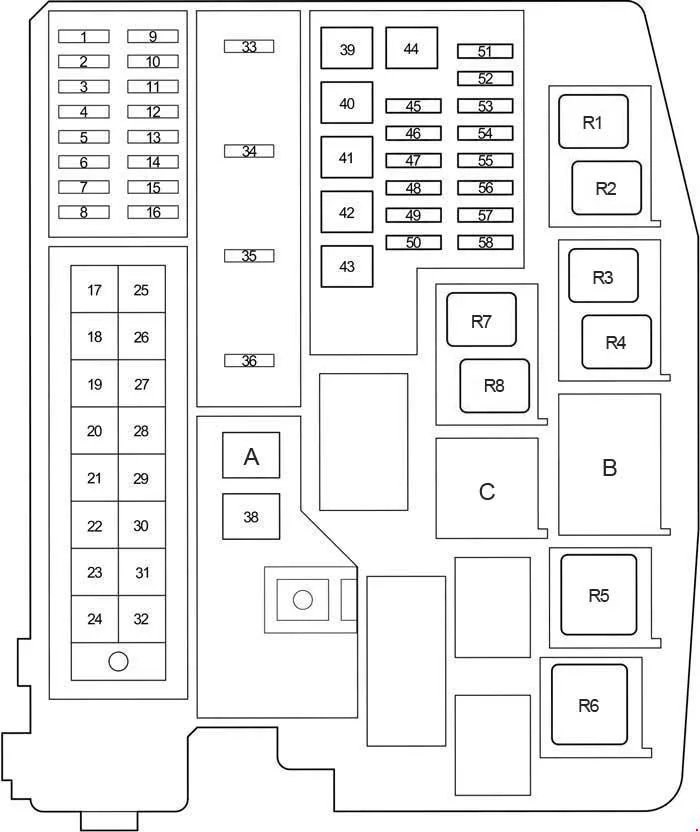

Skrzynka bezpiecznikowa komory silnika

Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników

A

Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników
B
Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników
C
Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1 DOME 10 Oświetlenie bagażnika;

Przedziału bagażowego;

Światła próżności;

Oświetlenie sufitowe przednich drzwi;

Oświetlenie osobiste, wewnętrzne;

Oświetlenie stóp.
2 RAD NO.1 20 System audio
15 Przed lutym 2014 r .:

System audio
3 ECU-B 10 Wskaźniki i mierniki;

ECU głównego korpusu;

Czujnik skrętu;

Bezprzewodowy pilot zdalnego sterowania;

Inteligentny system wejścia i startu;

Sterowanie pochylane i teleskopowe.
4 DCC – –
5 ECU-B2 10 Inteligentny system wejścia i startu;

System klimatyzacji;

Elektryczne szyby;

Elektrycznie regulowany fotel.
6 EFI MAIN NO.2 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
7 DOOR NO.2 25 Przed majem 2015 r .:System zamka elektrycznego
BODY ECU 7,5 Od maja 2015 r .:System komunikacji Multiplex
8 AMP 30 System nagłośnienia
9 – – –
10 STRG LOCK 20 System blokady kierownicy
11 A / F 20 Przed majem 2015 r .:

Układ wydechowy

Od maja 2015 r .:

–
12 AM2 30 System startowy
13 – – –
14 TURN-HAZ 10 Kierunkowskazy, światła awaryjne
15 ALT-S 7,5 Przed majem 2015 r .:

System ładowania

Od maja 2015 r .:

–
16 AM2 NO.2 7,5 System startowy
17 HTR 50 Przed majem 2015 r .:

Klimatyzacja

Od maja 2015 r .:

–
18 ABS NO.1 50 ABS, VSC
19 CDS FAN 30 Elektryczny wentylator chłodzący
20 RDI FAN 40 Elektryczny wentylator chłodzący
21 H-LP CLN 30 Cyszczenie reflektorów
22 IP / JB 120 Od maja 2015 r .:

Bezpieczniki „ECU-IG NR 2”, „HTR-IG”, „WIPER”,

„RR WIPER”, „WASHER”, „ECU-IG NO.1”,

„ECU-IG NO.3”, „SEAT HTR”, „AM1”,

„DOOR”, „STOP”, „FR DOOR”,

„POWER”, „RR DOOR”, „RL DOOR”,

„OBD”, „ACC-B”, „RR FOG”,

„FR FOG”, „DEF”, „TAIL”,

„SUNROOF”, „DRL”.
23 – – –
24 – – –
Reklama
25 – – –
26 H-LP MAIN 50 Bezpieczniki „H-LP LH LO”, „H-LP RH LO”,„H-LP LH HI”, „H-LP RH HI”.
27 P/I 50 Bezpieczniki „EFI Main”, „HORN”, „IG2”, „EDU”
28 EFI MAIN 50 Przed majem 2015 r .:

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Bezpieczniki „EFI nr 1”, „EFI nr 2”.
FUEL HTR 50 Od maja 2015 r .:Podgrzewacz paliwa
29 P-SYSTEM 30 Przed majem 2015 r .: System VALVEMATIC
EPKB 50 Od maja 2015 r .:Elektryczny hamulec postojowy
30 GLOW 80 Przed majem 2015 r .: Układ żarzenia silnika
EPS 80 Od maja 2015 r .:Elektryczne wspomaganie kierownicy
31 EPS 80 Przed majem 2015 r .: Elektryczne wspomaganie kierownicy
GLOW 80 Od maja 2015 r .:Układ żarzenia silnika
32 ALT 140 Przed majem 2015 r .:

Bezpieczniki „RDI FAN”, „CDS FAN”, „H-LP CLN”,

„PWR SEAT LH”, „FUEL OPN”, „ABS NO.1”,

„ABS NO.2”, „FR DEICER” , „PSB”,

„HTR”, „STV HTR”, „PWR OUTLET”,

„HTR SUB NO.1”, „HTR SUB NO.2”, „HTR SUB NO.3”,

„ECU-IG NO.2 ”,„ HTR-IG ”,„ WIPER ”,

„ RR WIPER ”,„ WASHER ”,„ ECU-IG NO 1 ”,

„ ECU-IG NO 3 ”,„ SEAT HTR ”,„ AM1 ”,

„ DOOR ”,„ STOP ”,„ P FR DOOR ”,

„ POWER ”,„ RR DOOR ”,„ RL DOOR ”,

„ OBD ”,„ ACC-B ”,„ RR FOG ”,

„ FR FOG ”,„ TI & TE”,„ SHADE ”,

„ PWR SEAT RH ”,„ DEF ”,„ TAIL ”,

„ DRL ”
120 Przed majem 2015 r .: Bezpieczniki „RDI FAN”, „CDS FAN”, „H-LP CLN”,

„PWR SEAT LH”, „FUEL OPN”, „ABS NO.1”,

„ABS NO.2”, „FR DEICER” , „PSB”,

„HTR”, „STV HTR”, „PWR OUTLET”,

„HTR SUB NO.1”, „HTR SUB NO.2”, „HTR SUB NO.3”,

„ECU-IG NO.2 ”,„ HTR-IG ”,„ WIPER ”,

„ RR WIPER ”,„ WASHER ”,„ ECU-IG NO 1 ”,

„ ECU-IG NO 3 ”,„ SEAT HTR ”,„ AM1 ”,

„ DOOR ”,„ STOP ”,„ P FR DOOR ”,

„ POWER ”,„ RR DOOR ”,„ RL DOOR ”,

„ OBD ”,„ ACC-B ”,„ RR FOG ”,

„ FR FOG ”,„ TI & TE”,„ SHADE ”,

„ PWR SEAT RH ”,„ DEF ”,„ TAIL ”,

„ DRL ”.
– – Od maja 2015:  –
33 IG2 15 Przed majem 2015 r .:

Bezpieczniki  „IGN”, „GAUGE”
FUEL PUMP 30 Od maja 2015 r .:

Pompa paliwowa
34 HORN 15 Klakson
35 EFI MAIN 30 Przed listopadem 2011 r .:

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Bezpieczniki „EFI nr 1”, „EFI nr 2”.
FUEL OPN 10 Od listopada 2011 r .:

Otwieracz drzwi wlewu paliwa
36 EDU 20 Przed majem 2015 r .:

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
IGT / INJ 15 Przed majem 2015 r .:

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
IG2 15 Od maja 2015:

Bezpieczniki  „IGN”, „GAUGE”
37 – – Przed majem 2015 r .:  –
EFI MAIN 50 Od maja 2015:

Bezpieczniki  „EFI nr 1”, „EFI nr 2”, „EFI nr 4”
38 E-PKB 30 Przed majem 2015 r .:

Elektryczny hamulec postojowy
BBC 40 Od maja 2015 r .:

System Stop & Start
39 HTR SUB NO.3 30 Przed majem 2015 r .:

Nagrzewnica elektryczna
40 – – –
41 HTR SUB NO.2 30 Przed majem 2015 r .: Nagrzewnica elektryczna
42 HTR 50 Od maja 2015 r .: Klimatyzacja
43 HTR SUB NO.1 30 Przed majem 2015 r .:Nagrzewnica elektryczna
50 Od maja 2015 r:Nagrzewnica elektryczna
44 PWR SEAT LH 30 Fotel elektryczny, podpórka
45 STV HTR 25 Nagrzewnica elektryczna
46 ABS NO.2 30 ABS, VSC
47 FR DEICER 20 Odmrażacz wycieraczek szyby przedniej
48 FUEL OPN 10 Przed majem 2015 r:

Otwieracz drzwi wlewu paliwa

Od maja 2015 r .:  –
49 PSB 30 Przed majem 2015 r .:

Przedzderzeniowy pas bezpieczeństwa

Od maja 2015 r .:
50 PWR OUTLET 15 Gniazdo zasilania
51 H-LP LH LO 10 Przed majem 2015 r .: z wyjątkiem HID:

Lewy reflektor (światło mijania)

Od maja 2015 r .:

Lewy reflektor (światło mijania)
15 Przed majem 2015 r .:HID:

Lewy reflektor (światło mijania)
52 H-LP RH LO 10 Przed majem 2015 r .: z  wyjątkiem HID:

Prawy reflektor (światło mijania)

Od maja 2015 r .:

Prawy reflektor (światło mijania)
15 Przed majem 2015 r .:HID:

Prawy reflektor (światło mijania)
53 H-LP LH HI 10 Reflektor lewy (światło drogowe)
54 H-LP RH HI 10 Reflektor prawy (światło drogowe)
55 EFI NO.1 10 Przed majem 2015 r .:

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Przepływomierz powietrza;

Układ wydechowy.
7,5 Od maja 2015: Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Przepływomierz powietrza;

Układ wydechowy.
56 EFI NO.2 10 Przed majem 2015 r .:

Wlot powietrza;

Przepływomierz powietrza;

Układ wydechowy.
15 Od maja 2015 r:

Układ dolotowy;

Przepływomierz powietrza;

Układ wydechowy.
57 IG2 NO.2 7,5 Przed majem 2015 r .:

Uruchomienie systemu

Od maja 2015 r .: –
58 EFI NO.3 7,5 Przed listopadem 2011 r .:

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
EFI NO.4 30 Od listopada 2011 r .: Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Bezpieczniki „EFI nr 1”, „EFI nr 2”.
20 Od maja 2015 r .:

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Bezpieczniki „EFI nr 1”, „EFI nr 2”.
59 CDS EFI 5 Od maja 2015 r .:

Elektryczny wentylator chłodzący
60 EFI NO.3 7,5 Od listopada 2011 r .:

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
RDI EFI 5 Od maja 2015 r .:

Elektryczny wentylator chłodzący
PRZEKAŹNIK
R1 Przed listopadem 2013:

Odmrażacz wycieraczek szyby przedniej;

Światło stop  (FR DEICER / BRAKE LP).

Od listopada 2013:

Elektryczny wentylator chłodzący (FAN NO.2)
R2 Elektryczny wentylator chłodzący (FAN No.3)
R3 Przed majem 2015 r .:

Czujnik stosunku paliwa do powietrza (A / F)

Od maja 2015 r .:

Przekaźnik FR FOG LH
R4 Przed majem 2015:

Oświetlenie wewnętrzne (DOME CUT)

Od maja 2015:

Przekaźnik FR FOG RH
R5 Jednostka sterująca silnika (EFI MAIN)
R6 Reflektor (H-LP)
R7 Przed listopadem 2013 r .:

Elektryczny wentylator chłodzący (FAN NR 2)

Listopad 2013 r. – Przed październikiem 2016 r .:

Odmrażacz wycieraczek szyby przedniej (FR DEICER)

Od października 2016 r .:

Ściemniacz
R8 Elektryczny wentylator chłodzący (FAN NO.1)
R9 Maj 2015 – październik 2016:Oświetlenie wewnętrzne (DOME CUT)

Od października 2016:

(TSS C HTR)
R10 Przed listopadem 2011 r .:

Otwieracz drzwi wlewu paliwa (FUEL OPN)
R11 Przed listopadem 2011:

Ściemniacz;

Od listopada 2011:

bez AFS:

Ściemniacz;

Od listopada 2011:

z AFS: –

maj 2015 – październik 2016:

z podgrzewaczem paliwa:

Podgrzewacz paliwa (FUEL HTR);

bez podgrzewacza paliwa: –
R12 Od listopada 2011:

z AFS:

Ściemniacz

maj 2015 – październik 2016:

Ściemniacz

Skrzynka przekaźników komory silnika

Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników
Numer Przekaźnik
R1 –
R2 HTR SUB NO.1
R3 HTR SUB NO.2
R4 HTR SUB NO.3

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 5 / 5. Liczba głosów: 1

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Brak komentarzy.


Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Na czasie
Copyright ©2024 Bezpieczniki24.pl.
