W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty 4Runner (N280) z lat: 2010, 2011, 2012.
Toyota 4Runner (N280) to piąta generacja popularnego SUV-a produkowanego przez japońską firmę Toyota. Model N280 został wprowadzony na rynek w 2009 roku jako rocznik modelowy 2010 i był produkowany do 2021 roku. Ta generacja 4Runner kontynuowała tradycję poprzednich modeli, oferując trwałość, zdolności terenowe i przestronność, jednocześnie wprowadzając pewne nowości i ulepszenia.
Główne cechy i charakterystyki Toyota 4Runner (N280) (2010-2012):
- Design i styl: 4Runner N280 zaskoczył nieco bardziej agresywnym i kanciastym designem w porównaniu do poprzednich generacji. Charakteryzował się charakterystycznymi reflektorami i masywną sylwetką, która podkreślała jego zdolności terenowe.
- Silniki: W zależności od rynku, 4Runner N280 był dostępny z różnymi jednostkami napędowymi, najczęściej benzynowymi silnikami V6, które zapewniały odpowiednią moc do poruszania się zarówno po drogach asfaltowych, jak i w trudniejszych warunkach terenowych.
- Przestronność i wygoda: Wnętrze 4Runner N280 nadal utrzymywało przestronny układ, z możliwością dostosowania przestrzeni ładunkowej poprzez składanie tylnych siedzeń. W zależności od wyposażenia, samochód mógł być wyposażony w różne luksusowe opcje.
- Zdolności terenowe: 4Runner N280 kontynuował swoją reputację jako SUV zdolny do pokonywania trudnych terenów. Dostępne były różne opcje napędu na cztery koła i systemy kontroli trakcji, co pozwalało dostosować zachowanie samochodu do warunków terenowych.
- Bezpieczeństwo: W tej generacji 4Runner, Toyota wprowadziła więcej zaawansowanych funkcji bezpieczeństwa, takich jak systemy asystencji kierowcy, więcej poduszek powietrznych i nowoczesne systemy stabilizacji.
- Technologia i wyposażenie: 4Runner N280 wprowadził nowoczesne technologie, takie jak zaawansowane systemy multimedialne, nawigację GPS i opcje łączności, co było typowe dla motoryzacji lat 2010-2012.
- Trwałość i niezawodność: Tradycja trwałości i niezawodności, którą 4Runner zdobył w poprzednich generacjach, kontynuowała się w modelu N280.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

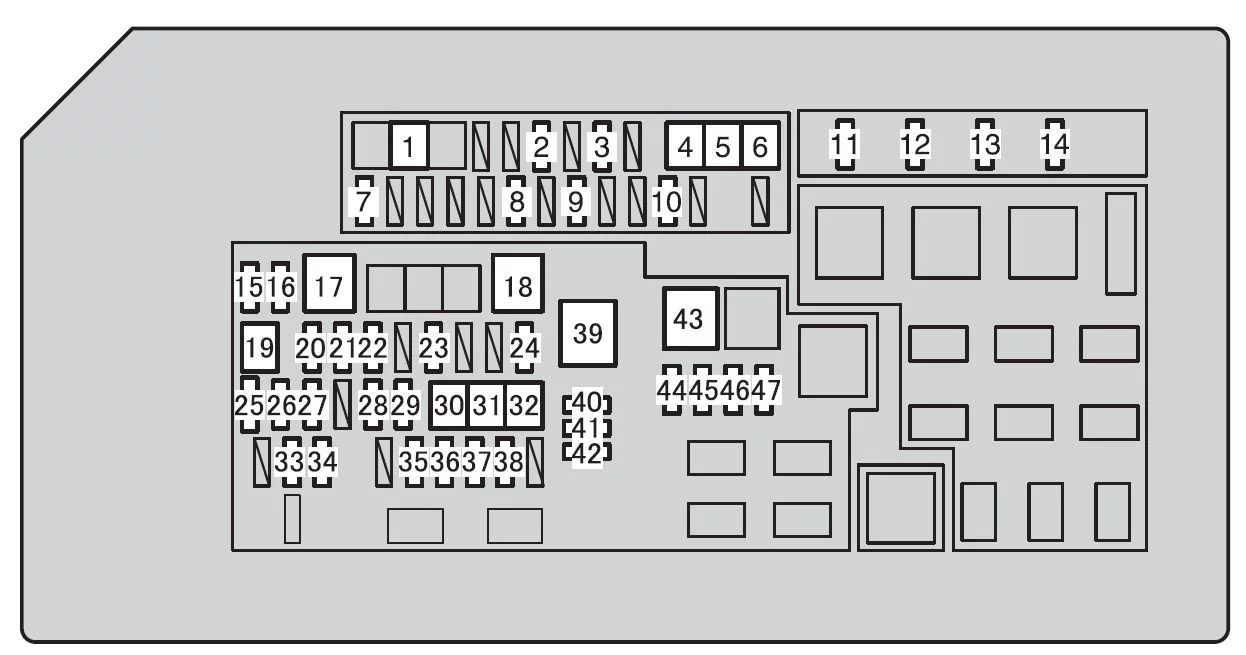

Komora silnika
| Numer | Ampery [A] | Opis |
| 1 | 30 | Grzałka PTC |
| 2 | 30 | Odmgławiacz tylnej szyby |
| 3 | 20 | Odmrażacz wycieraczek przedniej szyby |
| 4 | 30 | Grzałka PTC |
| 5 | 30 | Akumulator pomocniczy przyczepy |
| 6 | 10 | Grzałka PTC |
| 7 | 10 | Odmgławiacze zewnętrznych lusterek wstecznych |
| 8 | 30 | Światło tylne przyczepy |
| 9 | 10 | System klimatyzacji |
| 10 | 10 | Światła stop/tylne |
| 11 | 20 | Bezpieczniki INJ, IGN, GAUGE |
| 12 | 10 | Klaksony |
| 13 | 25 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 14 | 20 | Czujnik A/F |
| 15 | 10 | Reflektor prawy (światło drogowe) |
| 16 | 10 | Reflektor lewy (światło drogowe) |
| 17 | 50 | System klimatyzacji |
| 18 | 80 | Gniazdka elektryczne |
| 19 | 30 | System startowy |
| 20 | 20 | Bezpieczniki H-LP RH-HI, H-LP LH-HI |
| 21 | 7,5 | System ładowania |
| 22 | 15 | Kierunkowskazy;
Migacze awaryjne. |
| 23 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 24 | 30 | Światła stopu/kierunku przyczepy |
| 25 | — | Brak obwodu |
| 25 | 10 | System nagłośnieniowy |
| 27 | 7,5 | System startowy |
| 28 | 7,5 | Połączenie bezpieczeństwa |
| 29 | 30 | System nagłośnieniowy |
| 30 | 50 | ABS, VSC |
| 31 | 30 | ABS, VSC |
| 32 | 50 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 33 | 10 | Oświetlenie wewnętrzne;
Oświetlenie w progach drzwi. |
| 34 | 10 | Multipleksowy system komunikacji;
Licznik i miernik. |
| 35 | 10 | Reflektor prawy (światła mijania) |
| 36 | 10 | Reflektor lewy (światła mijania) |
| 37 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 38 | 7,5 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 39 | 120 | HTR, 400 W INV, A/C COMP, OGON HOLOWNICZY, SUB BATT, MIR HTR, DEF, DEICER, STOP, PTC HTR NO.1, PTC
HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P/OUTLET, IG1, ECU-IG NR1, ECU-IG NR2, WYCIERACZKA, PODKŁADKA, KDSS, 4WD, BKUP LP, HOLOWANIE BKUP, DRZWI P, DRZWI RL, DRZWI TYŁ, DRZWI D, P/SIEDZENIE FL , P/SEAT PRZ, DRZWI, A/C, OBD, DRZWI TYLNE, S/DACH, PANEL, OGON, PRZECIWMGŁA PRZ, Bezpieczniki D/L NO.2 |
| 140 | ||
| 40 | 10 | — |
| 41 | 15 | — |
| 42 | 20 | — |
| 43 | 80 | Bezpieczniki IG2, EFI, A/F, HORN |
| 44 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 45 | 7,5 | Inteligentny system kluczy |
| 46 | 20 | System blokady kierownicy |
| 47 | 30 | Sterownik hamulca przyczepy |
| *: Wymień bezpiecznik na bezpiecznik o takim samym natężeniu prądu jak oryginalny | ||

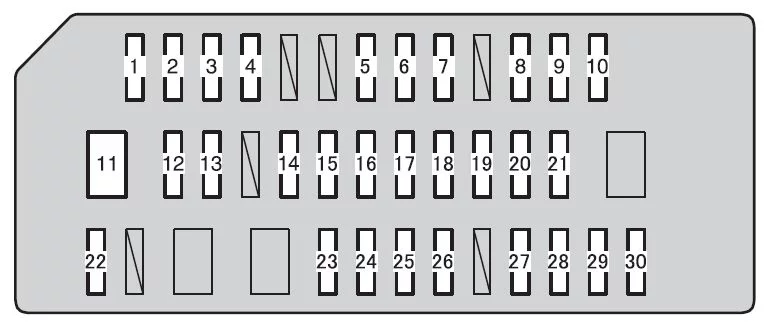

Tablica przyrządów po stronie kierowcy
| Numer | Ampery [A] | Opis |
| 1 | 10 | Światła stop/tylne |
| 2 | 7,5 | Oświetlenie panelu przyrządów |
| 3 | 7,5 | Licznik i miernik |
| 4 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;
System poduszek powietrznych; Inteligentny system klucza. |
| 5 | 20 | Wycieraczka i spryskiwacz |
| 6 | 30 | Wycieraczka i spryskiwacz |
| 7 | 25 | Elektryczny dach księżycowy |
| 8 | 25 | Okna elektryczne |
| 9 | 25 | Okna elektryczne |
| 10 | 30 | Multipleksowy system komunikacji |
| 11 | 30 | Okna elektryczne |
| 12 | 30 | Fotel pasażera z przodu |
| 13 | 20 | System ogrzewania siedzeń |
| 14 | 10 | Układ klimatyzacji;
Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa. |
| 15 | 7,5 | Kierunkowskazy;
Migacze awaryjne. |
| 16 | 10 | System kontroli stabilności pojazdu;
System ostrzegania o ciśnieniu w oponach; Czujnik skrętu. |
| 17 | 7,5 | Okna elektryczne |
| 18 | 25 | Okna elektryczne |
| 19 | 7,5 | System startowy |
| 20 | 7,5 | System klimatyzacji |
| 21 | 7,5 | Diagnostyka pokładowa |
| 22 | 15 | Światła przeciwmgielne |
| 23 | 25 | Multipleksowy system komunikacji |
| 24 | 30 | Elektrycznie regulowany fotel kierowcy |
| 25 | 20 | Napęd na cztery koła |
| 26 | 10 | Kinetyczny dynamiczny system zawieszenia |
| 27 | 10 | Światła cofania przyczepy |
| 28 | 10 | Światła zapasowe |
| 29 | 7,5 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 30 | 15 | Gniazdka elektryczne |
