W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty 4Runner (N180) z lat: 2013, 2014, 2015, 2016, 2017.
Toyota 4Runner (N280) to piąta generacja samochodu terenowego produkowanego przez japońską firmę Toyota. Model N280 był produkowany w latach 2009-2021. W ramach tej generacji, okres od 2013 do 2017 roku przyniósł pewne modyfikacje i ewolucje w projekcie, wyposażeniu oraz technologii.
Oto niektóre cechy i charakterystyki Toyota 4Runner (N280) w okresie 2013-2017:
- Projekt i wygląd: W tych latach Toyota 4Runner (N280) zachowała charakterystyczny wygląd typowy dla generacji N280, z pewnymi ewolucjami w stylistyce przedniej i tylnej części nadwozia. Wciąż wyróżniała się swoją terenową sylwetką i solidnym wyglądem.
- Silniki i napęd: Różne warianty silnikowe były dostępne w zależności od regionu. W tym okresie coraz większą uwagę zwracano na efektywność paliwową, więc pewne wersje mogły oferować bardziej ekonomiczne jednostki napędowe.
- Przestronność i wygoda: Wnętrze 4Runner N280 nadal utrzymywało przestronny układ, z opcją składanych tylnych siedzeń, co pozwalało na zwiększenie przestrzeni bagażowej w razie potrzeby.
- Technologia i wyposażenie: Wraz z postępem technologicznym, Toyota wprowadzała nowe systemy multimedialne, nawigacyjne oraz udogodnienia. W tych latach można było spodziewać się bardziej zaawansowanych systemów infotainment i opcji łączności.
- Bezpieczeństwo: Kwestie bezpieczeństwa pozostawały ważne, więc Toyota 4Runner (N280) z tego okresu była wyposażona w rozbudowane systemy bezpieczeństwa, w tym systemy kontroli trakcji, układy wspomagające hamowanie oraz poduszki powietrzne.
- Zdolności terenowe: Charakterystyczne zdolności terenowe pozostawały nadal istotną cechą tego modelu. Warianty napędu na cztery koła i różne tryby 4WD pozwalały na radzenie sobie w różnych warunkach terenowych.
- Modyfikacje i edycje specjalne: W tym okresie Toyota czasami wprowadzała edycje specjalne lub pewne modyfikacje, które mogły obejmować dodatkowe wyposażenie, stylistyczne akcenty lub inne unikalne cechy.
Podsumowując, Toyota 4Runner (N280) w latach 2013-2017 była kontynuacją swojej generacji, oferując trwałość, zdolności terenowe oraz dostosowanie do nowoczesnych standardów technologicznych i bezpieczeństwa.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

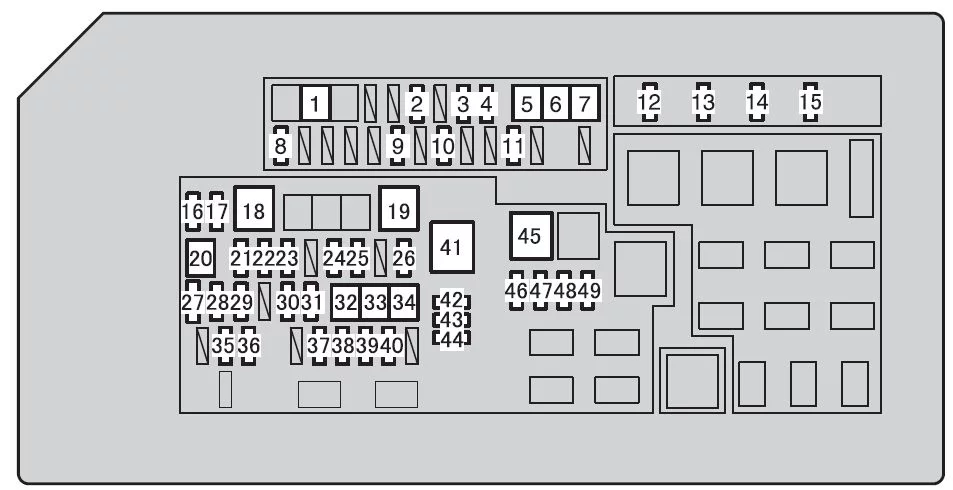

Komora silnika
| Numer | Ampery [A] | Opis |
| 1 | 30 | Grzałka PTC |
| 2 | 30 | Odmgławiacz tylnej szyby |
| 3 | 20 | Odmrażacz wycieraczek przedniej szyby |
| 4 | 10 | Nagrzewnica pompy powietrza;
Zawór kombinowany AI. |
| 5 | 30 | Grzałka PTC |
| 6 | 30 | Akumulator pomocniczy przyczepy |
| 7 | 10 | Grzałka PTC |
| 8 | 10 | Odmgławiacze zewnętrznych lusterek wstecznych |
| 9 | 30 | Światło tylne przyczepy |
| 10 | 10 | System klimatyzacji |
| 11 | 10 | Światła stop/tylne |
| 12 | 20 | Bezpieczniki INJ, IGN, GAUGE |
| 13 | 10 | Klaksony |
| 14 | 25 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 15 | 20 | Czujnik A/F |
| 16 | 10 | Reflektor prawy (światło drogowe) |
| 17 | 10 | Reflektor lewy (światło drogowe) |
| 18 | 50 | System klimatyzacji |
| 19 | 80 | Gniazdka elektryczne |
| 20 | 30 | System startowy |
| 21 | 20 | Bezpieczniki H-LP RH-HI, H-LP LH-HI |
| 22 | 7,5 | System ładowania |
| 23 | 15 | Kierunkowskazy;
Migacze awaryjne. |
| 24 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 25 | 30 | System automatycznie wysuwanych belek bocznych |
| 26 | 30 | Światła stopu/kierunku przyczepy |
| 27 | — | Brak obwodu |
| 28 | 10 | System nagłośnieniowy |
| 29 | 7,5 | System startowy |
| 30 | 7,5 | Połączenie bezpieczeństwa |
| 31 | 30 | System nagłośnieniowy |
| 32 | 50 | ABS, VSC |
| 33 | 30 | ABS, VSC |
| 34 | 50 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 35 | 10 | Oświetlenie wewnętrzne;
Oświetlenie progów drzwi. |
| 36 | 10 | Multipleksowy system komunikacji;
Licznik i miernik. |
| 37 | 10 | Reflektor prawy (światła mijania) |
| 38 | 10 | Reflektor lewy (światła mijania) |
| 39 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 40 | 7,5 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 41 | 140* | HTR, 400 W INV, A/C COMP, OGON HOLOWNICZY, SUB BATT, MIR HTR, DEF, DEICER,
STOP, PTC HTR NO.1, PTC HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P/OUTLET, IG1, ECU-IG NR1, ECU-IG NR2, WYCIERACZKA, PODKŁADKA, KDSS, 4WD, BKUP LP, HOLOWANIE BKUP, DRZWI P, DRZWI RL, DRZWI TYŁ, DRZWI D, P/SIEDZENIE FL , P/SEAT FR, DRZWI, A/C, OBD, DRZWI TYLNE, S/DACH, PANEL, OGON, MGŁA FR, D/L NO.2 bezpieczniki, AIR PMP HTR |
| 42 | 10 | — |
| 43 | 15 | — |
| 44 | 20 | — |
| 45 | 80 | Bezpieczniki IG2, EFI, A/F, HORN |
| 46 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 47 | 7,5 | Inteligentny system kluczy |
| 48 | 20 | System blokady kierownicy |
| 49 | 30 | Sterownik hamulca przyczepy |
| *: Wymień bezpiecznik na bezpiecznik o takim samym natężeniu prądu jak oryginalny | ||

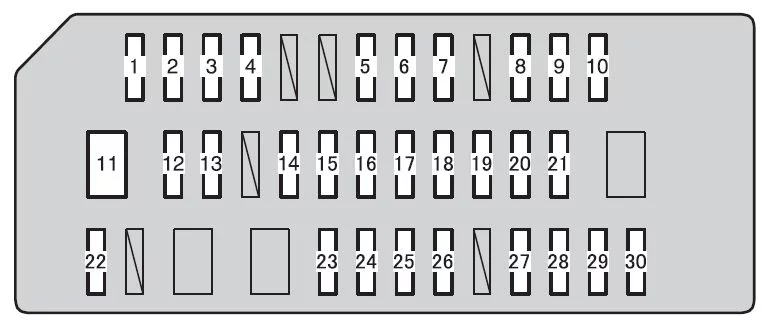

Tablica przyrządów po stronie kierowcy
| Numer | Ampery [A] | Opis |
| 1 | 10 | Światła stop/tylne |
| 2 | 7,5 | Oświetlenie panelu przyrządów |
| 3 | 7,5 | Licznik i miernik |
| 4 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;
System poduszek powietrznych; Inteligentny system klucza. |
| 5 | 20 | Wycieraczka i spryskiwacz |
| 6 | 30 | Wycieraczka i spryskiwacz |
| 7 | 25 | Elektryczny szyberdach |
| 8 | 25 | Okna elektryczne |
| 9 | 25 | Okna elektryczne |
| 10 | 30 | Multipleksowy system komunikacji |
| 11 | 30 | Okna elektryczne |
| 12 | 30 | Fotel pasażera z przodu |
| 13 | 20 | System ogrzewania siedzeń |
| 14 | 10 | Układ klimatyzacji;
Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa. |
| 15 | 7,5 | Kierunkowskazy;
Migacze awaryjne. |
| 16 | 10 | System kontroli stabilności pojazdu;
System ostrzegania o ciśnieniu w oponach; Czujnik skrętu. |
| 17 | 7,5 | Okna elektryczne |
| 18 | 25 | Okna elektryczne |
| 19 | 7,5 | System startowy |
| 20 | 7,5 | System klimatyzacji |
| 21 | 7,5 | Diagnostyka pokładowa |
| 22 | 15 | Światła przeciwmgielne |
| 23 | 25 | Multipleksowy system komunikacji |
| 24 | 30 | Elektrycznie regulowany fotel kierowcy |
| 25 | 20 | Napęd na cztery koła |
| 26 | 10 | Kinetyczny dynamiczny system zawieszenia |
| 27 | 10 | Światła cofania przyczepy |
| 28 | 10 | Światła zapasowe |
| 29 | 7,5 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 30 | 15 | Gniazdka elektryczne |
