Toyota Urban Cruiser (2008-2014) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Urban Cruiser z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Sprawdzanie oraz wymiana bezpieczników Toyota Urban Cruiser (2008-2014)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Toyota Urban Cruiser (2008-2014)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski Toyota Urban Cruiser (2008-2014)

Ruch lewostronny

Toyota Urban Cruiser (2008-2014) - schematy bezpieczników i przekaźników

Kierownica po prawej stronie

Toyota Urban Cruiser (2008-2014) - schematy bezpieczników i przekaźników

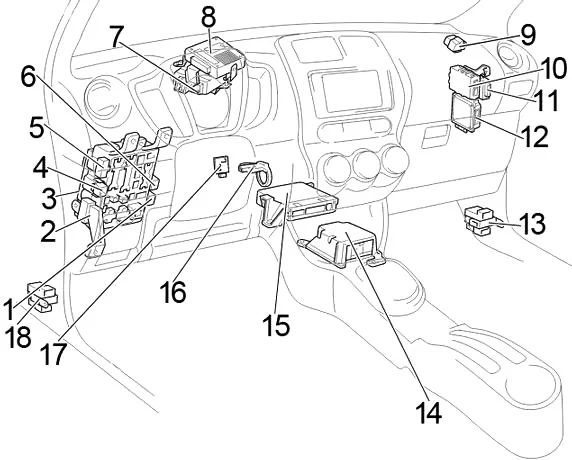

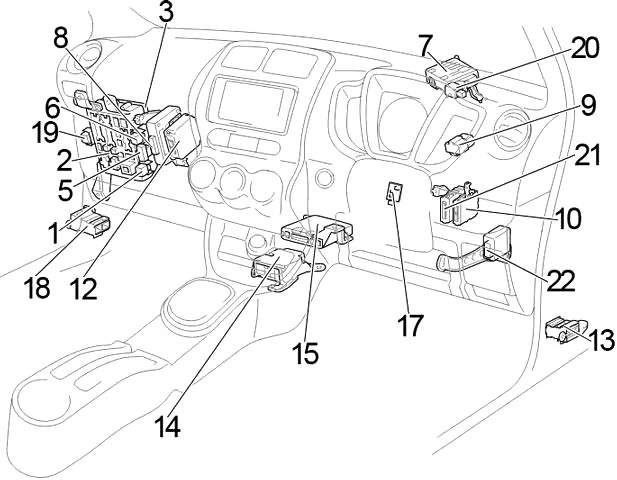

  1. Przekaźnik tylnego światła przeciwmgielnego
  2. Skrzynka bezpiecznikowa
  3. ECU korpusu głównego
  4. LHD:z: №2 Przekaźnik ACC
    bez systemu wejścia i startu: Przekaźnik odcięcia ACC
  5. Dodatkowa skrzynka bezpieczników
  6. Przekaźnik przedniego światła przeciwmgielnego
  7. ECU wspomagania kierownicy
  8. ECU napędu na cztery koła
  9. Przekaźnik odcięcia rozrusznika
  10. ECU sterowania zarządzaniem energią
  11. LHD: Przekaźnik świateł do jazdy dziennej
  12. ECU zatrzymania i uruchomienia silnika
  13. Blok przyłączeniowy
  14. Zespół czujnika środkowej poduszki powietrznej
  15. Wzmacniacz klimatyzacji
  16. Wzmacniacz klucza transpondera
  17. ECU blokady kierownicy
  18. Blok przyłączeniowy
  19. RHD:№2 Przekaźnik ACC
  20. RHD: migacz kierunkowskazów
  21. RHD: ECU ostrzeżenia przed kradzieżą
  22. RHD: Przekaźnik sterowania drzwiami z podwójnym zamkiem

Schemat skrzynki bezpieczników w przedziale pasażerskim Toyota Urban Cruiser (2008-2014)

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej.

Toyota Urban Cruiser (2008-2014) - schematy bezpieczników i przekaźników

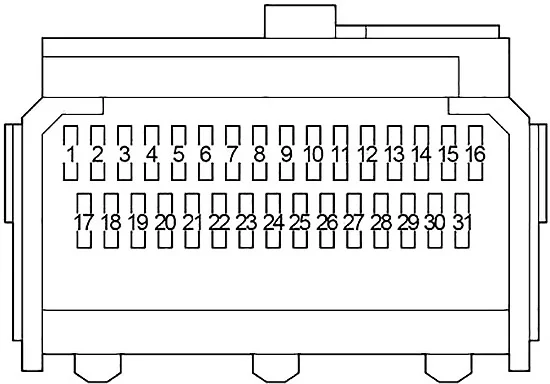

Numer Nazwa Ampery [A] Opis
1 10 z DRL: przednie światła pozycyjne, światła tylne, oświetlenie tablicy rejestracyjnej, pokrętło ręcznego poziomowania reflektorów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, oświetlenie zestawu wskaźników
PANEL2 7,5 bez DRL: przednie światła pozycyjne, światła tylne, oświetlenie tablicy rejestracyjnej, pokrętło ręcznego poziomowania reflektorów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, oświetlenie zestawu wskaźników
2 PANEL 1 7,5 Podświetlenie przełączników, oświetlenie zestawu wskaźników, przełączniki kierownicy, system Stop & Start, wskaźniki i liczniki
3 7,5 Układ klimatyzacji, odmgławiacz tylnej szyby, nagrzewnica elektryczna
4 20 Elektryczne szyby
5 20 Szyby elektryczne (tylne lewe)
6 20 Szyby elektryczne (tylne prawe)
7 – – –
8 CIG 15 Gniazdo zasilania (zapalniczka)
9 AKC 7,5 Elektrycznie sterowany zamek drzwi, zewnętrzne lusterka wsteczne, system audio, zegar
10 – – –
11 ID/UP
/MIR HTR		 10 Odmgławiacze zewnętrznych lusterek wstecznych
12 – – –
13 AM1 NO2 7,5 –
14 7,5 Tylne światła przeciwmgielne
15 IGN 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system poduszek powietrznych SRS, inteligentny system wprowadzania i uruchamiania, system Stop & Start
16 7,5 Mierniki i mierniki
17 P S-HTR 15 Podgrzewacz siedzenia
18 D S-HTR 15 Podgrzewacz siedzenia
19 WIP 20 Wycieraczki
20 RR WIP 15 Wycieraczka tylnej szyby
21 WSH 15 Spryskiwacze przedniej szyby, spryskiwacz tylnej szyby
22 ECU-IG 10 Światła do jazdy dziennej, ABS, elektryczne wspomaganie kierownicy, elektrycznie sterowane szyby, elektrycznie sterowany zamek drzwi, VSC, system Active Torque Control 4WD, inteligentny system wsiadania i ruszania, system Stop & Start, elektryczny wentylator chłodzący
23 10 System ładowania, kierunkowskazy, światła awaryjne, światła cofania, system klimatyzacji, odmgławiacz tylnej szyby, wskaźniki i mierniki
24 OBD2 7,5 System diagnostyki pokładowej
25 10 Światła stopu, wysokie światła stopu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, ABS, VSC, system blokady zmiany biegów
26 – – –
27 D/L 25 System zamka drzwi z napędem elektrycznym, system podwójnego blokowania
28 15 Przednie światła przeciwmgielne
29 7,5 System Active Torque Control 4WD
30 10 bez DRL: przednie światła pozycyjne, światła tylne, oświetlenie tablicy rejestracyjnej, pokrętło ręcznego poziomowania reflektorów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, oświetlenie zestawu wskaźników
31 AM1 25 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „ACC”, „CIG”.

Toyota Urban Cruiser (2008-2014) - schematy bezpieczników i przekaźników

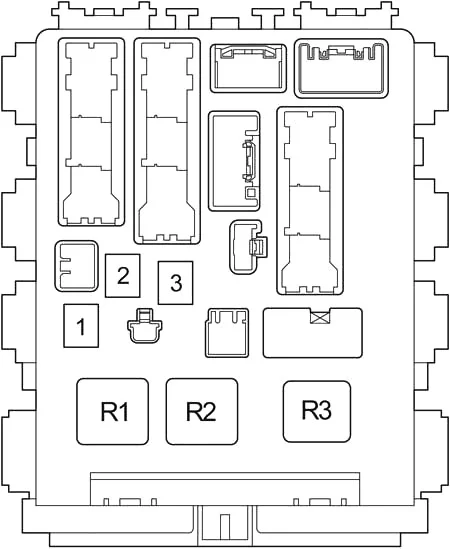

Numer Nazwa Ampery [A] Opis
1 PWR 30 Elektryczne szyby
2 OBR 30 Odmgławiacz tylnej szyby
3 – – –
Przekaźnik
R1 Zapłon (IG1)
R2 Nagrzewnica (HTR)
R3 LHD: Migacz

Dodatkowa skrzynka bezpieczników Toyota Urban Cruiser (2008-2014)

Toyota Urban Cruiser (2008-2014) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 AM2 №2 7,5 Otwieranie tylnych drzwi, ładowanie, sterowanie zamkiem drzwi, podwójna blokada, sterowanie silnikiem, system immobilizera silnika, system wsiadania i uruchamiania, zapłon, oświetlenie, oświetlenie wewnętrzne, przypomnienie o świetle, elektryczne okno, ostrzeżenie o zapięciu pasów, uruchamianie, blokada kierownicy, stop i start system, tylne światło, zabezpieczenie przed kradzieżą, bezprzewodowa kontrola zamka drzwi
WIP-S 7,5 1ND-TV: zarządzanie energią
2 AM2 №2 7,5 Otwieranie tylnych drzwi, ładowanie, sterowanie zamkiem drzwi, podwójna blokada, sterowanie silnikiem, system immobilizera silnika, system wsiadania i uruchamiania, zapłon, oświetlenie, oświetlenie wewnętrzne, przypomnienie o świetle, elektryczne okno, ostrzeżenie o zapięciu pasów, uruchamianie, blokada kierownicy, stop i start system, tylne światło, zabezpieczenie przed kradzieżą, bezprzewodowa kontrola zamka drzwi
WIP-S 7,5 1ND-TV: zarządzanie energią

Komora silnika Toyota Urban Cruiser (2008-2014)

Toyota Urban Cruiser (2008-2014) - schematy bezpieczników i przekaźników

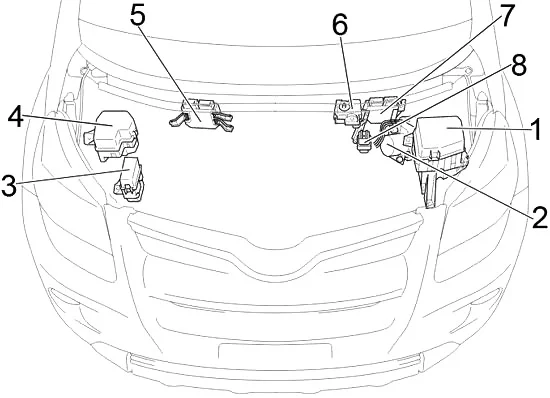

  1. Skrzynka bezpiecznikowa
  2. ECU kontroli poślizgu
  3. Skrzynka przekaźnikowa nr 1 (bez DRL)
  4. Skrzynka przekaźnikowa nr 2 (z DRL)
  5. RHD: moduł sterujący silnika (ECM)
  6. Topliwy blok ogniw
  7. RHD: moduł sterujący silnika (ECM)
  8. Przekaźnik świecy żarowej

Schemat skrzynki bezpieczników komory silnika Toyota Urban Cruiser (2008-2014)

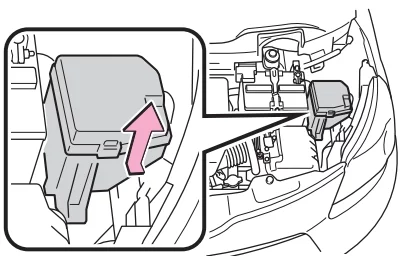

Wciśnij wypustkę i zdejmij pokrywę.

Toyota Urban Cruiser (2008-2014) - schematy bezpieczników i przekaźników

Toyota Urban Cruiser (2008-2014) - schematy bezpieczników i przekaźników

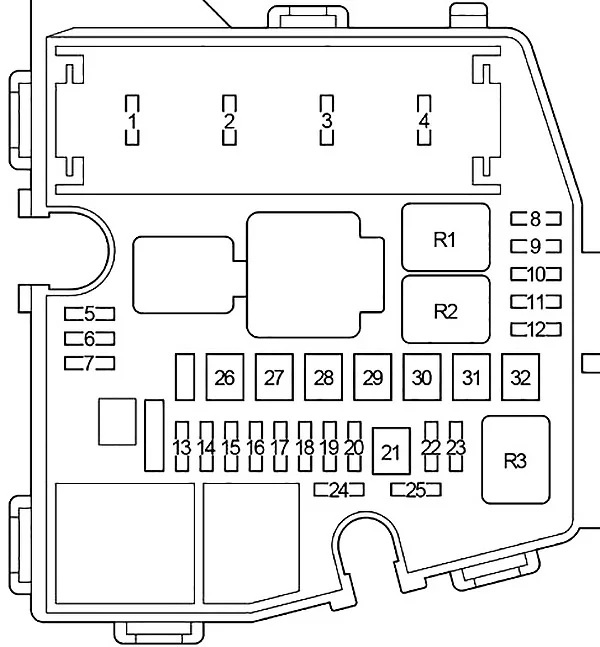

Numer Nazwa Ampery [A] Opis
1 – – –
2 AM2 15 Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system Stop & Start, inteligentny system wprowadzania i uruchamiania
3 10 Klakson
4 EFI 20 1NR-FE, 2ZR-FE: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
ECD 30 1ND-TV: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
5 – 30 Zapasowy bezpiecznik
6 – 10 Zapasowy bezpiecznik
7 – 15 Zapasowy bezpiecznik
8 – – –
9 – – –
10 – – –
11 – – –
12 ABS2/VSC2 30 Układ przeciwblokujący, system kontroli stabilności pojazdu
13 30 z DRL: bezpieczniki „H–LP LH/H–LP LO LH”, „H–LP LH/H–LP LO LH”, „H–LP HI LH”, „H–LP HI RH”
14 30 System startowy
15 20 Inteligentny system wprowadzania i uruchamiania
16 15 Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie bagażnika, inteligentny system wsiadania i ruszania, bezprzewodowy pilot zdalnego sterowania, system audio
17 ECU-B 7,5 System świateł do jazdy dziennej, elektrycznie sterowane szyby, elektrycznie sterowany zamek drzwi, inteligentny system wsiadania i uruchamiania, wskaźniki i liczniki, system klimatyzacji, VSC, system Active Torque Control 4WD, system Stop & Start
18 ALT-S 7,5 1NR-FE, 2ZR-FE: Układ ładowania
F/PMP 30 1ND-TV: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
19 ETCS 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
20 HAZ 10 Kierunkowskazy, światła awaryjne
21 AMT 50 bez systemu Stop & Start: wielomodowa ręczna skrzynia biegów
BBC 40 System Stop&Start
22 H-LP RH
/H-LP LO RH		 10 Prawy reflektor
23 H-LP LH
/H-LP LO LH		 10 Lewy reflektor
24 EFI2 10 1NR-FE, 2ZR-FE: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
ECD2 10 1ND-TV: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
25 ECD3 7,5 1ND-TV: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
26 HTR SUB2 40 435W Typ: Grzałka PTC
HTR SUB1 50 600W Typ: Grzałka PTC
27 EPS 50 Elektryczne wspomaganie kierownicy
28 ABS1/VSC1 50 Układ przeciwblokujący, system kontroli stabilności pojazdu
29 HTR 40 System klimatyzacji
30 RDI 30 Elektryczny wentylator chłodzący
31 HTR SUB1 30 435W Typ: Grzałka PTC
HTR SUB2 30 600W Typ: Grzałka PTC
32 H-LP CLN
/PWR HTR		 30 Nagrzewnica elektryczna, środek do czyszczenia reflektorów
HTR SUB3 30 600W Typ: Grzałka PTC
Przekaźnik
R1 Rozrusznik (ST)
R2 Elektryczny wentylator chłodzący (FAN №2)
R3 Grzałka PTC (HTR SUB1)
1ND-TV + 4WD: (ECD nr 2)
1NR-FE — benzyna 1,3 l
2ZR-FE — benzyna 1,8 l
1ND-TV — olej napędowy 1,4 l

Toyota Urban Cruiser (2008-2014) – Skrzynka przekaźnikowa nr 1 (bez DRL)

Toyota Urban Cruiser (2008-2014) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Grzałka PTC (HTR SUB3 / TRK)
R2 Grzałka PTC (HTR SUB2)
R3 Reflektor / wielotrybowa ręczna skrzynia biegów / grzałka PTC (H-LP/AMT/HTR SUB1)

Toyota Urban Cruiser (2008-2014) – Skrzynka przekaźnikowa nr 2 (z DRL)

Toyota Urban Cruiser (2008-2014) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 ATF PMP 10 –
2 HTR W/P 10 –
3 H-LP HI RH 10 Reflektor
4 H-LP HI LH 10 Reflektor
Przekaźnik
R1 Ściemniacz (DIM)
R2 –
R3 –
R4 Reflektor (H-LP)
R5 Grzałka PTC (HTR SUB3)
R6 Grzałka PTC (HTR SUB2)
R7 Grzałka PTC (HTR SUB1)
R8 –

Toyota Urban Cruiser (2008-2014) – Topliwy blok ogniw

Toyota Urban Cruiser (2008-2014) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 80 1ND-TV: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
2 GŁÓWNY 60 „EFI”, „HORN”, „AM2”, „ALT-S”, „DOME”, „ST”, „ECU-B”, „ETCS”, „HAZ”, „H-LP LH/H-LP LO Bezpieczniki „LH” i „H-LP RH/H-LP LO RH”.
3 ALT 120 Układ ładowania, „HTR SUB2”, „EPS”, „ABS1/VSC1”, „HTR”, „ABS2/VSC2”, „HTR SUB1”, „RDI”, „DEF”, „FR FOG”, „OBD2”, Bezpieczniki „D/L”, „POWER”, „RR DOOR”, „RL DOOR”, „STOP” i „AM1”
