W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Tesli Model S i Model X z lat: 2012, 2013, 2014, 2015, 2016.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

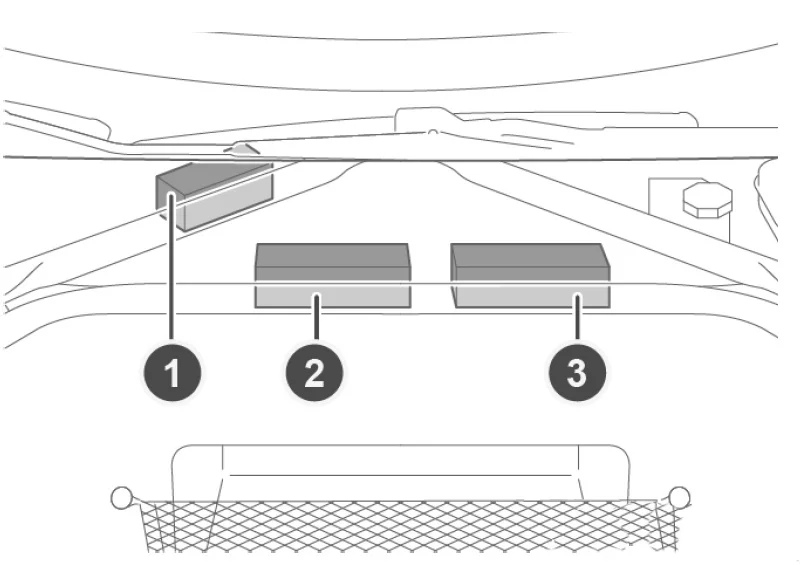

Z przodu auta pod maską znajdują się 3 skrzynki główne z bezpiecznikami i przekaźnikami.
Układ
Skrzynka 1

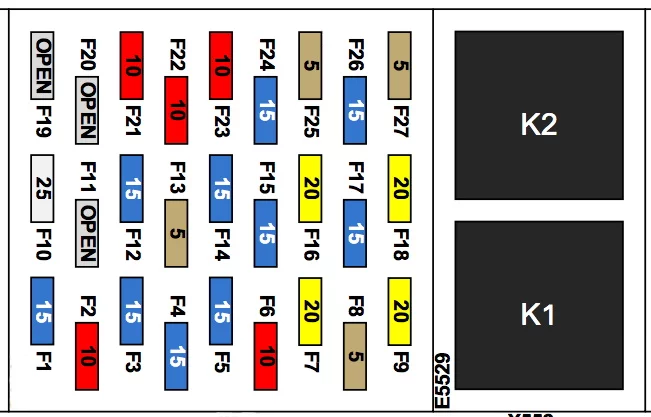

Typ 1
Opis
| F1 | Parkowanie wycieraczek |
| F2 | Poziomowanie lampy błyskowej, oświetlenie próżności |
| F3 | Siedzenie Fleater, drugi rząd po prawej |
| F4 | Siedzenie Fleater, drugi rząd środkowy |
| F5 | Siedzenie Fleater, pierwszy rząd po prawej |
| F6 | nieużywany |
| F7 | Elektroniczny hamulec postojowy, nadmiarowy |
| F8 | Moduł kolumny kierownicy |
| F9 | Podstawowy system audio |
| F10 | Panoramiczny szyberdach |
| F11 | nieużywany |
| F12 | Siedzenie Fleater, drugi rząd po lewej |
| F13 | Funkcje kabiny FIVAC |
| F14 | Siedzenie Fleater, pierwszy rząd po lewej |
| F15 | nieużywany |
| F 16 | Elektroniczny hamulec postojowy, podstawowy |
| F17 | Pompa chłodziwa 2 |
| F18 | Wysokiej jakości wzmacniacz audio |
| F19 | nieużywany |
| F20 | nieużywany |
| F21 | Asystent parkowania |
| F22 | Kontrola systemu termicznego |
| F23 | nieużywany |
| F24 | Pompa płynu chłodzącego 3 |
| F25 | Falownik napędowy |
| F26 | Pompa płynu chłodzącego 1 |
| F27 | Moduł kontroli ograniczeń |
| K1 | Przełącznik zasilania ACC |
| K2 | Przełącznik zasilania FIVAC |

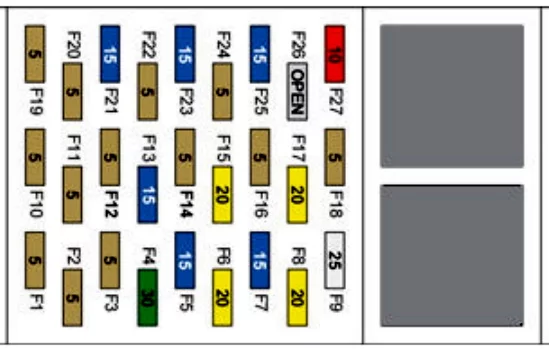

Typ 2
Opis
| F1 | 5A Czujnik akcesoriów, radio, koncentrator USB |
| F2 | 5A System regulacji zasięgu reflektorów (tylko dla pojazdów z zawieszeniem sprężynowym UE/Chiny) |
| F3 | 5A światła próżności, lusterko wsteczne |
| F4 | 30A Podgrzewacze tylnych siedzeń (opcja w niskich temperaturach) |
| F5 | 15A Ogrzewanie siedzenia (siedzenie kierowcy) |
| F6 | 20A Podstawowy wzmacniacz audio |
| F7 | 15A Ogrzewanie fotela (przedni fotel pasażera) |
| F8 | Wzmacniacz audio klasy premium 20A |
| F9 | 25A Szyberdach |
| F10 | 5A Ograniczniki bezpieczeństwa |
| F11 | 5A Przełączniki na kierownicy |
| F12 | 5A Tryb jazdy i czujnik odchylenia (kontrola stabilizacji/trakcji) |
| F13 | 15A Parkowanie wycieraczek |
| F14 | Falownik napędu 5A |
| F15 | Elektryczny hamulec postojowy 20A |
| F 16 | 5A Czujniki parkowania/martwego pola |
| F17 | Elektryczny hamulec postojowy 20A |
| F18 | 5A Nieużywany |
| F19 | 5A samochodowy czujnik HVAC |
| F20 | 5A Logika nagrzewnicy wewnętrznej |
| F21 | 15A Pompa płynu chłodzącego akumulator 1 |
| F22 | 5A Siłowniki wlotowe |
| F23 | Pompa płynu chłodzącego 15A układu napędowego |
| F24 | 5A Klimatyzacja wewnętrzna |
| F25 | 15A Pompa płynu chłodzącego akumulator 2 |
| F26 | Nieużywany |
| F27 | 10A regulator temperatury |

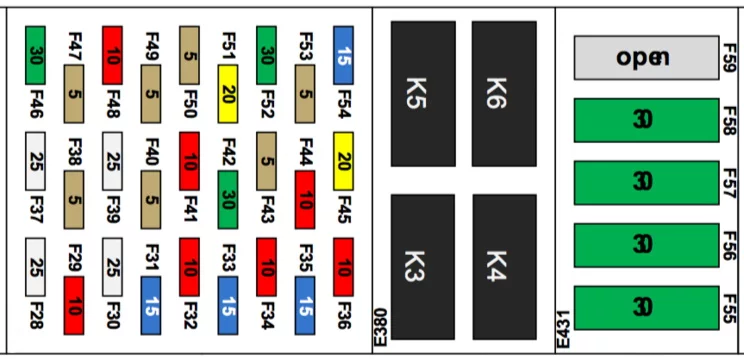

Skrzynka 2
Opis
| 28 | 25A Silnik podnośnika szyby (prawy tył) |
| 29 | 10A Moc stycznika |
| 30 | 25A Silnik podnośnika szyby (prawy przód) |
| 31 | Nieużywany |
| 32 | 10A Sterowanie drzwiami (prawa strona) |
| 33 | Nieużywany |
| 34 | 30A Podgrzewacze tylnych siedzeń środkowych, spryskiwacz/wycieraczka odladzająca (opcja przy niskich temperaturach) |
| 35 | Gniazdo 15A 12V |
| 36 | 10A Zawieszenie pneumatyczne |
| 37 | Silnik podnośnika szyby 25A (lewy tył) |
| 38 | 10A Pamięć fotela kierowcy |
| 39 | Silnik podnośnika szyby 25A (lewy przód) |
| 40 | 10A Klamki tylnych drzwi |
| 41 | 10A Sterowanie drzwiami (lewa strona) |
| 42 | 30A moc tylnej klapy |
| 43 | 10A Czujnik mocy, przełącznik hamulca |
| 44 | Ładowarka 10A (port ładowania) |
| 45 | Wejście pasywne 20A (klakson) |
| 46 | 30A Elementy sterujące nadwozia (grupa 2) |
| 47 | 10A Oświetlenie schowka, OBD-II |
| 48 | 10A Elementy sterujące nadwozia (grupa 1) |
| 49 | Deska rozdzielcza 10A |
| 50 | 10A Syrena, czujnik wtargnięcia/przechyłu (tylko Europa) |
| 51 | Ekran dotykowy 20A |
| 52 | 30A Podgrzewana tylna szyba |
| 53 | 10A System zarządzania baterią |
| 54 | 15A Odmrażacz do wycieraczek |
| 55 | 30A Lewy przedni fotel elektryczny |
| 56 | 30A Prawy przedni fotel elektryczny |
| 57 | Wentylator kabinowy 30A |
| 58 | 30A 12V gniazdko/kamera do przodu |
| 59 | Moc 30A HVAC2 |
| K3 | Przełącznik gniazdka 12 V |
| K4 | Odmrażacz do wycieraczek |
| K5 | Tylna kratka odszraniania |
| k6 | – |

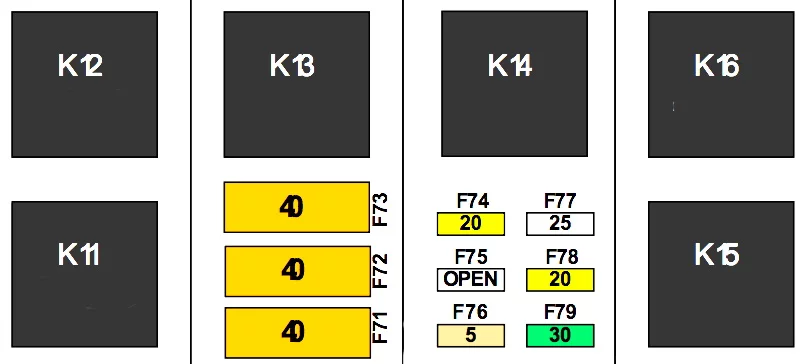

Skrzynka 3
Opis
| 71 | Wentylator skraplacza 40A (lewy) |
| 72 | Wentylator skraplacza 40A (prawy) |
| 73 | Pompa próżniowa 40A |
| 74 | 20A 2015: Szyna napędowa 12V (kabina) |
| 2016: Klucz włączony | |
| 75 | Przednia jednostka napędowa 10A |
| 76 | 10A czujnik zapłonu |
| 77 | Kontrola stabilności 25A |
| 78 | Reflektory 20A (światła drogowe i mijania) |
| 79 | Światło 30A (zewnętrzne i wewnętrzne) |
| k11 | Sprężarka zawieszenia pneumatycznego |
| K12 | Pompa próżniowa |
| k13 | Szybka funkcja wycieraczek |
| k14 | Funkcja parkowania wycieraczek |
| k15 | Moc wentylatora skraplacza |
| k16 | Przełączana moc napędu |

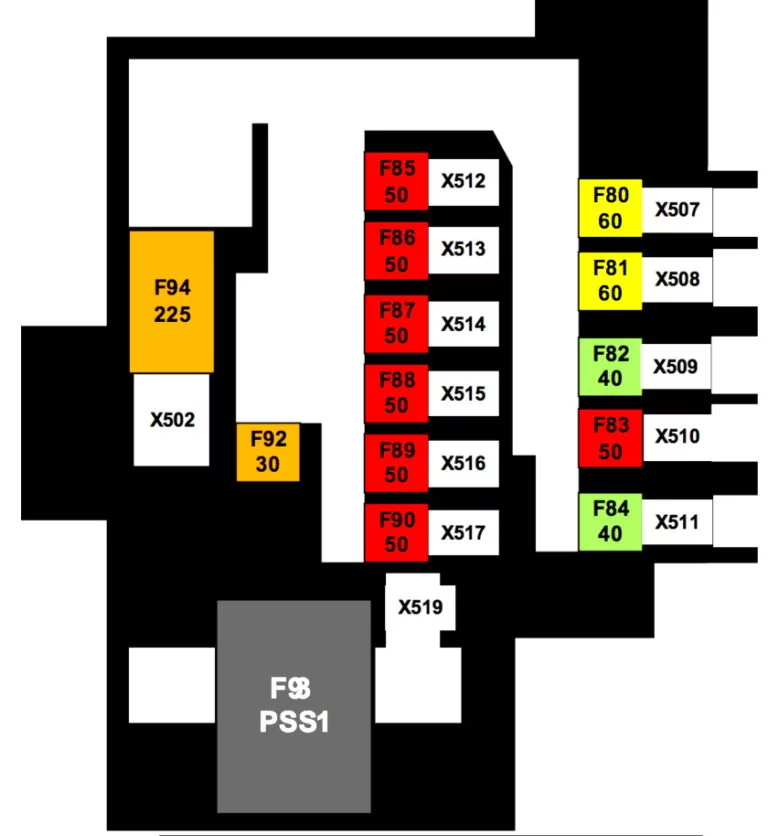

Skrzynka 4
W niektórych modelach obok tych skrzynek można również zainstalować skrzynkę bezpieczników mocy wykonaną w postaci bezpieczników dużej mocy.
Opis
| F80 | Skraplacz wspomagania kierownicy |
| F81 | Wentylatory Master Fuse Air |
| F82 | Kompresor zawieszenia |
| F83 | „J U M P P O S T” |
| F84 | Silnik ABS |
| F85 | Bezpiecznik główny zasilania 12 V |
| F86 | Bezpiecznik główny magistrali 12 V ACC |
| F87 | Stała Grupa Mocy 1 |
| F88 | Stała Grupa Mocy 2 |
| F89 | Stała Grupa Mocy 3 |
| F90 | Bezpiecznik główny magistrali HVAC 12 V |
| F91 | – |
| F92 | Moc stycznika |
| F93 | BDS: Odcięcie zasilania stycznika |
| F94 | Bezpiecznik główny baterii-DCDC |
Jeśli Twój pojazd jest wyposażony w opcję zimnej pogody, dodatkowa skrzynka bezpieczników jest montowana w przedziale pasażerskim pod panelem wykończeniowym po stronie kierowcy.
Opis
| F101 | 15A Ogrzewanie lewego tylnego siedzenia |
| F102 | 15A Ogrzewanie prawego tylnego siedzenia |
| F103 | 5A Sterowanie ogrzewaniem środkowego tylnego siedzenia |
| F104 | 15A Podgrzewacz środkowego tylnego siedzenia |
| F105 | 15A Odmrażacz do wycieraczek |
| F106 | Nieużywany |
