W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Legacy z lat: 2001, 2002, 2003.
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kierownicy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczna blokada drzwi, dostęp bezkluczykowy |
| 4 | 20A | Zapalniczka, Zdalnie sterowane lusterka wsteczne |
| 5 | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Przednie światło przeciwmgielne |
| 8 | 30A | Elektrozawór ABS |
| 9 | 15A | Radio, zegar |
| 10 | 15A | Przyczepa |
| 11 | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS |
| 12 | 10 A | Regulacja jasności oświetlenia |
| 13 | 15A | Pompa paliwowa |
| 14 | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| 15 | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| 16 | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, tempomat, sterowanie ABS |
| 19 | 20A | Ogrzewanie lusterek, odmrażacz wycieraczek |
| 20 | 20A | Gniazdo zasilania akcesoriów, podgrzewanie fotela |
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15A | Wentylator nagrzewnicy |
| 2 | 15A | Wentylator nagrzewnicy |
| 3 | 15A | Elektryczna blokada drzwi, dostęp bezkluczykowy |
| 4 | 20A | Zapalniczka, Zdalnie sterowane lusterka wsteczne |
| 5 | 10 A | Światło tylne, światło postojowe |
| 6 | 15A | Poduszka powietrzna SRS |
| 7 | 15A | Przednie światło przeciwmgielne |
| 8 | 30A | Elektrozawór ABS (VDC) |
| 9 | 15A | Radio, zegar |
| 10 | 15A | Przyczepa |
| 11 | 15A | Układ zapłonowy silnika, poduszka powietrzna SRS |
| 12 | 10 A | Regulacja jasności oświetlenia |
| 13 | 15A | Pompa paliwowa |
| 14 | 10 A | Wycieraczka i spryskiwacz tylnej szyby |
| 15 | 30A | Wycieraczka i spryskiwacz przedniej szyby |
| 16 | 20A | Światło hamowania |
| 17 | 15A | Klimatyzator |
| 18 | 15A | Światło cofania, tempomat, sterowanie ABS (VDC) |
| 19 | 20A | Podgrzewacz lusterek, odmrażacz wycieraczek |
| 20 | 20A | Wzmacniacz audio McIntosh (jeśli jest w wyposażeniu) |
| 21 | 20A | Gniazdo zasilania akcesoriów, podgrzewanie fotela |

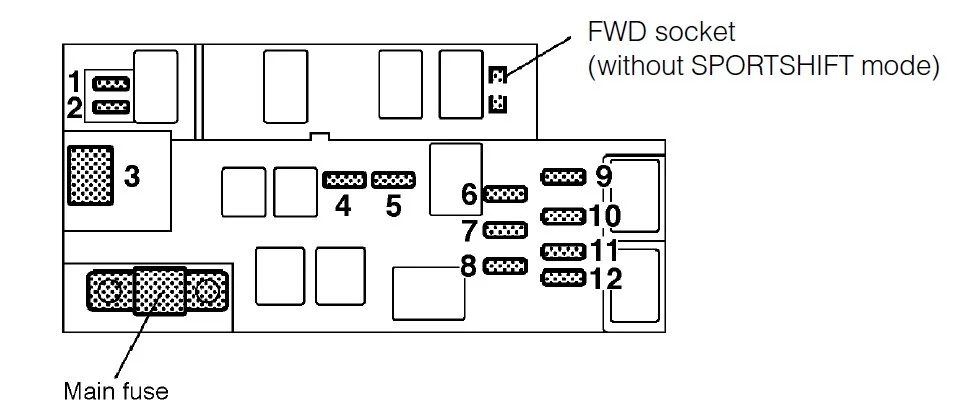

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20A | Wentylator chłodnicy (główny) |
| 2 | 20A | Wentylator chłodnicy (dodatkowy) |
| 3 | 50A | Silnik ABS |
| 4 | 20A | Odmgławiacz tylnej szyby |
| 5 | 15A | Migacz ostrzegawczy, klakson |
| 6 | 15A | Licznik, lampka ostrzegawcza systemu poduszek powietrznych SRS |
| 7 | 10 A | Jednostka sterująca automatycznej skrzyni biegów, ABS UNIT |
| 8 | 10 A | Alternator |
| 9 | 15A | Reflektor (prawa strona) |
| 10 | 15A | Reflektor (lewa strona) |
| 11 | 20A | Przełącznik oświetlenia |
| 12 | 15A | Zegar, oświetlenie wewnętrzne |

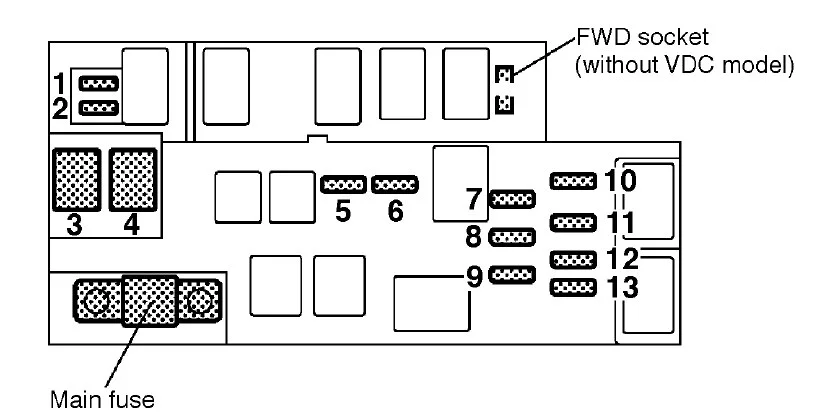

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30A | Wentylator chłodnicy (główny) |
| 2 | 30A | Wentylator chłodnicy (dodatkowy) |
| 3 | 50A | Silnik ABS (VDC) |
| 4 | 30A | Wzmacniacz audio McIntosh (jeśli jest w wyposażeniu) |
| 5 | 20A | Odmgławiacz tylnej szyby |
| 6 | 15A | Migacz ostrzegawczy, klakson |
| 7 | 15A | Licznik, lampka ostrzegawcza systemu poduszek powietrznych SRS |
| 8 | 10 A | Jednostka sterująca automatycznej skrzyni biegów, ABS UNIT |
| 9 | 10 A | Alternator |
| 10 | 15A | Reflektor (prawa strona) |
| 11 | 15A | Reflektor (lewa strona) |
| 12 | 20A | Przełącznik oświetlenia |
| 13 | 15A | Zegar, oświetlenie wewnętrzne |
