Subaru Outback (2006-2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Outback z lat: 2006, 2007.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

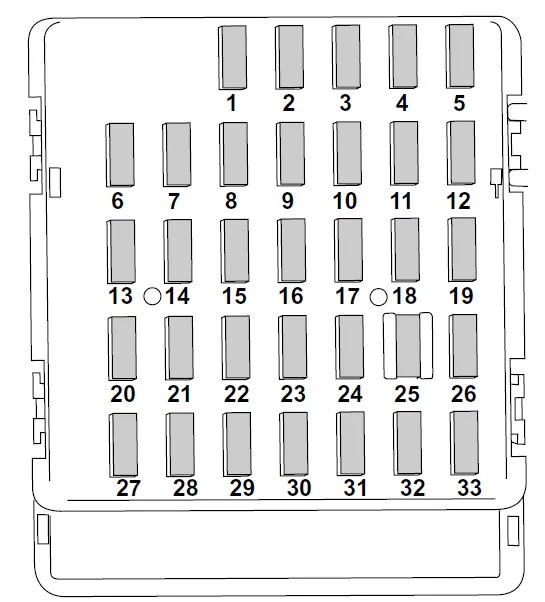

Przedział pasażerski

Skrzynka bezpieczników znajduje się za osłoną po lewej stronie kierownicy.

Zobacz także:  Subaru Outback (2005) - schematy bezpieczników i przekaźników

Subaru Outback (2006-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Wentylator bagażnika, Złącze zaczepu przyczepy
2 Pusty
3 15 Blokowanie drzwi
4 15 Przekaźnik przeciwoblodzeniowy wycieraczek przednich, dach księżycowy
5 15 Licznik kombinowany
6 7,5 Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzenia, oświetlenie lusterka kosmetycznego
7 15 Licznik kombinowany, jednostka zintegrowana
8 20 Światło stopu
9 20 Ogrzewanie lusterek, odmrażacz przedniej wycieraczki
10 7,5 Zasilanie (akumulator)
11 7,5 Kierunkowskaz, zegar
12 15 Jednostka automatycznej skrzyni biegów, system poduszek powietrznych SRS (Sub), jednostka sterująca silnika, jednostka zintegrowana
13 20 Gniazdo ładunkowe
14 15 Światło pozycyjne, światło tylne, tylne światło zespolone
15 Pusty
16 15 Oświetlenie
17 15 Podgrzewacze siedzeń
18 10 Światło cofania
19 7,5 Przekaźnik prawego reflektora
20 10 Gniazdo zapalniczki
21 7,5 Przekaźnik rozrusznika
22 15 Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby
23 15 Wycieraczka tylna, Spryskiwacz tylnej szyby
24 15 Jednostka audio, zegar
25 15 System poduszek powietrznych SRS (główny)
26 15 Przekaźnik okna elektrycznego
27 15 Dmuchawy wentylatora
28 15 Dmuchawy wentylatora
29 15 Światła przeciwmgielne
30 30 Wycieraczka przednia, spryskiwacz przedniej wycieraczki
31 7,5 Automatyczna jednostka klimatyzacyjna, jednostka zintegrowana
32 7,5 Przekaźnik lewego reflektora
33 7,5 ABS/sterownik dynamiki pojazdu
Zobacz także:  Subaru Forester SH (2008-2012) - schematy bezpieczników i przekaźników

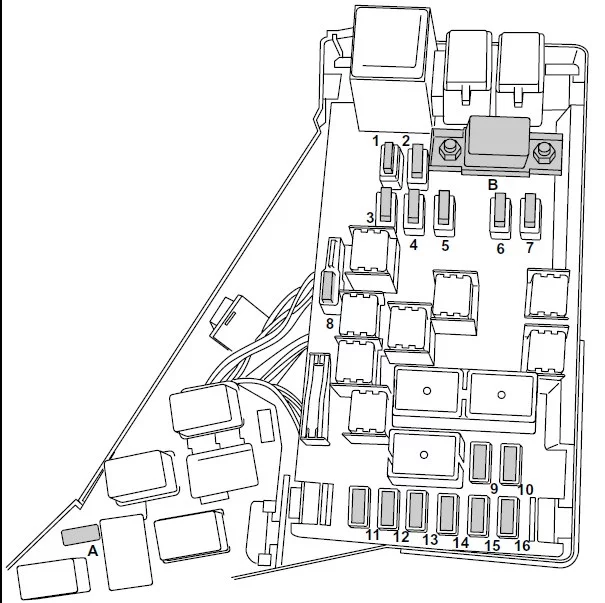

Komora silnika

Subaru Outback (2006-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A Gniazdo FWD (pojazdy AT – z wyjątkiem modeli Turbo i modeli 3,0-litrowych)
B Główny bezpiecznik
1 30A Jednostka ABS, jednostka sterująca dynamiką pojazdu
2 25A Wentylator główny (modele 3,0-litrowe)
3 25A Wentylator dodatkowy (z wyjątkiem modeli 3,0-litrowych)
4 25A Główny wentylator
5 20A Audio
6 15A Reflektor (prawa strona)
7 15A Reflektor (lewa strona)
8 20A Zapasowe światło
9 15A Klakson
10 25A Odmgławiacz tylnej szyby
11 15A Pompa paliwowa
12 15A Jednostka sterująca automatycznej skrzyni biegów
13 7,5A Jednostka sterująca silnika
14 15A Światła ostrzegawcze skrętu i awaryjne
15 20A Przełącznik parkowania
16 7,5A Alternator
