W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Outback z lat: 2013.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

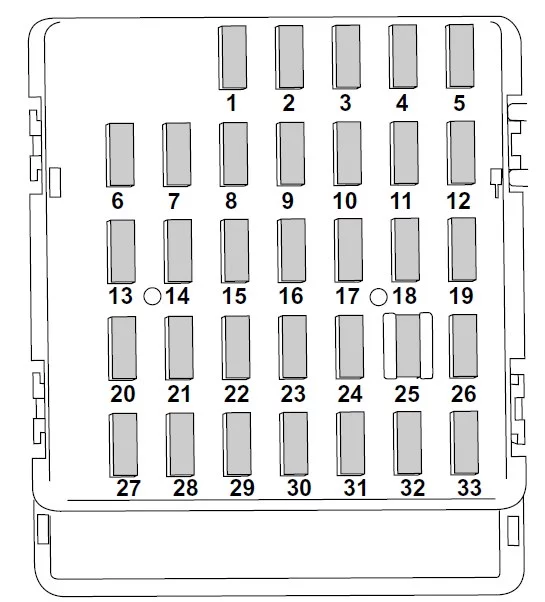

Przedział pasażerski
Skrzynka bezpieczników znajduje się za osłoną po lewej stronie kierownicy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15A | Łącznik zaczepu przyczepy |
| 2 | 20A | Elektrycznie sterowana tylna szyba (lewa strona) |
| 3 | 20A | Okno elektryczne (po stronie kierowcy) |
| 4 | 7,5A | System nawigacji, odmrażacz przedniej wycieraczki, dach księżycowy |
| 5 | 7,5A | Licznik kombinowany |
| 6 | 7,5A | Lusterka wsteczne sterowane pilotem |
| 7 | 7,5A | Zintegrowana jednostka |
| 8 | 15A | Światło stopu |
| 9 | 15A | Przekaźnik ogrzewania siedzenia |
| 10 | 7,5A | Zasilanie (bateria) |
| 11 | 7,5A | Jednostka kierunkowskazów |
| 12 | 15A | Jednostka zintegrowana, jednostka automatycznej skrzyni biegów |
| 13 | 20A | Gniazdo elektryczne |
| 14 | 10 A | Zintegrowana jednostka |
| 15 | 20A | Elektrycznie sterowana tylna szyba (prawa strona) |
| 16 | Pusty | |
| 17 | 15A | Odmrażacz przedniej wycieraczki |
| 18 | 7,5A | Światło cofania |
| 19 | 7,5A | Elektroniczny hamulec postojowy, jednostka systemowa Hill Holder |
| 20 | 10 A | Gniazdo zasilania akcesoriów |
| 21 | 7,5A | Przekaźnik rozrusznika |
| 22 | 15A | Klimatyzator |
| 23 | Pusty | |
| 24 | 15A | Audio, system nawigacji |
| 25 | 15A | System poduszek powietrznych SRS |
| 26 | 7,5A | Główny wentylator |
| 27 | 30A | Przekaźnik okna elektrycznego |
| 28 | Pusty | |
| 29 | 20A | Okno elektryczne (po stronie pasażera) |
| 30 | Pusty | |
| 31 | 7,5A | Automatyczna jednostka klimatyzacyjna |
| 32 | 7,5A | Blokada kierownicy |
| 33 | 7,5A | ABS / jednostka sterująca dynamiką pojazdu, wspomaganie kierownicy |

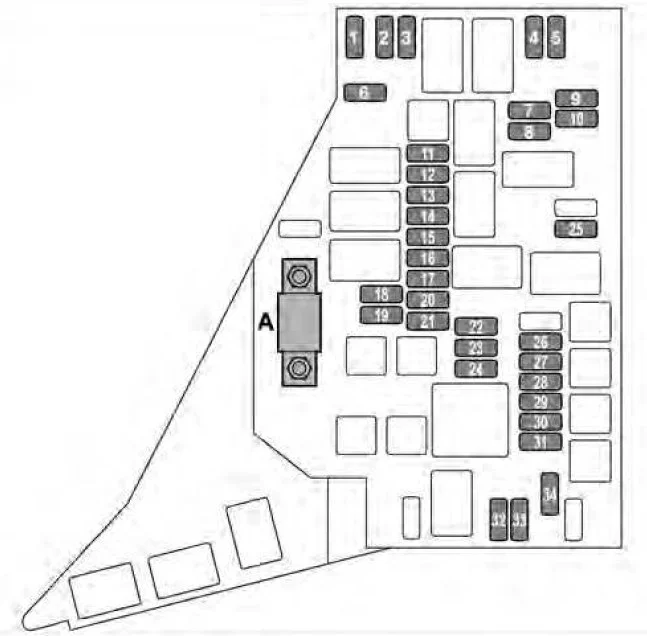

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | Główny bezpiecznik | |
| 1 | 7,5A | Jednostka sterująca CVT |
| 2 | 7,5A | Klakson (prawa strona) |
| 3 | 7,5A | Klakson (w środku) |
| 4 | 15A | Reflektor świateł mijania (prawa strona) |
| 5 | 15A | Reflektor świateł mijania (lewa strona) |
| 6 | 20A | Pompa paliwowa |
| 7 | 10 A | Reflektor świateł drogowych (lewa strona) |
| 8 | 10 A | Reflektor świateł drogowych (prawa strona) |
| 9 | 20A | Bezstopniowa jednostka sterująca skrzynią biegów |
| 10 | 7,5A | Alternator |
| 11 | 10 A | System EyeSight |
| 12 | 20A | Szyberdach |
| 13 | 7,5A | Jednostka sterująca silnika |
| 14 | 15A | Jednostka sterująca silnika |
| 15 | 15A | Cewka zapłonowa |
| 16 | 15A | Jednostka sterująca silnika |
| 17 | 15A | Jednostka sterująca silnika |
| 18 | 10 A | Jednostka sterująca automatycznej skrzyni biegów |
| 19 | 10 A | Oświetlenie |
| 20 | 10 A | Tylne światło zespolone |
| 21 | 15A | Światła ostrzegawcze skrętu i awaryjne (jednostka sterująca nadwozia) |
| 22 | 20A | Zamek drzwi (jednostka sterująca nadwozia) |
| 23 | 15A | Tylna wycieraczka, Tylny spryskiwacz |
| 24 | 10 A | Spryskiwacz przedni |
| 25 | 30A | Przednia wycieraczka |
| 26 | 25A | Odmgławiacz tylnej szyby, Podgrzewacz lusterek, Odmrażacz przedniej wycieraczki |
| 27 | 15A | Dmuchawy wentylatora |
| 28 | 15A | Dmuchawy wentylatora |
| 29 | 25A | Jednostka audio |
| 30 | 25A | Dodatkowy wentylator |
| 31 | 25A | Główny wentylator |
| 32 | 30A | ABS / jednostka sterująca dynamiką pojazdu |
| 33 | 10 A | Światło przeciwmgielne (prawa strona) |
| 34 | 10 A | Światło przeciwmgielne (lewa strona) |
| 35 | 20A | Rezerwa (jednostka sterująca nadwozia) |
