W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Yeti z lat: 2009. Skoda Yeti to kompaktowy SUV, który po raz pierwszy pojawił się na rynku w 2009 roku. Yeti został zbudowany na platformie Volkswagena, a w zależności od wyposażenia był dostępny z napędem na przednią lub obie osie. Yeti zyskał […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Yeti z lat: 2009.
Skoda Yeti to kompaktowy SUV, który po raz pierwszy pojawił się na rynku w 2009 roku. Yeti został zbudowany na platformie Volkswagena, a w zależności od wyposażenia był dostępny z napędem na przednią lub obie osie.
Yeti zyskał popularność dzięki swojemu oryginalnemu designowi, funkcjonalności i przestronności. Był oferowany z różnymi silnikami benzynowymi i wysokoprężnymi, o mocy od 105 do 170 KM. Klienci mieli do wyboru także manualną lub automatyczną skrzynię biegów.
Yeti wyposażony był w wiele przydatnych funkcji, takich jak system nawigacji satelitarnej, klimatyzację automatyczną, tempomat, system kontroli trakcji i systemy bezpieczeństwa, takie jak system ABS i ESP. Model ten otrzymał także nagrodę „Auto roku 2010” w Czechach.
W 2009 roku Skoda wprowadziła również wersję z napędem na cztery koła, która była dostępna z silnikami wysokoprężnymi lub benzynowymi. Yeti 4×4 był popularny wśród kierowców szukających samochodu o dużym komforcie jazdy i możliwościach terenowych.

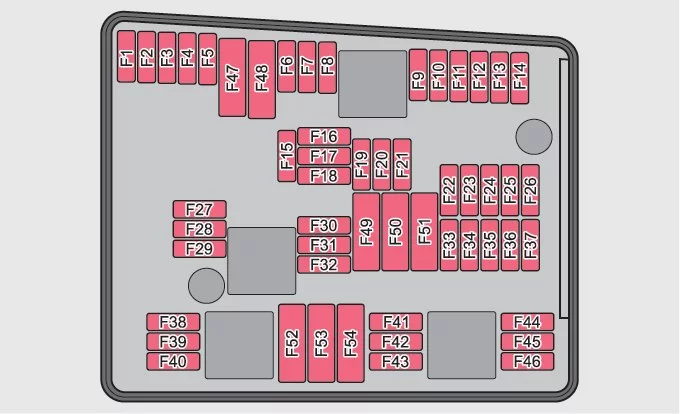

Skrzynka bezpieczników w komorze silnika (wersja 1)
| Numer | Opis | Ampery [A] |
| F1 | Centralna jednostka sterująca;
Prawy główny reflektor; Prawa tylna jednostka oświetleniowa. |
30 |
| F2 | Zawory do ABS | 20 |
| F3 | Nie przypisano | — |
| F4 | Obwód pomiarowy | 5 |
| F5 | Klakson | 15 |
| F6 | Nie przypisano | — |
| F7 | Zawór dozowania paliwa | 15 |
| F8 | Nie przypisano | |
| F9 | Filtr z węglem aktywnym;
Zawór recyrkulacji spalin. |
10 |
| F10 | Pompa diagnostyki nieszczelności | 10 |
| F11 | Sonda lambda przed katalizatorem;
Jednostką sterującą silnika. |
10 |
| F12 | Sonda lambda za katalizatorem | 10 |
| F13 | Jednostka sterująca automatycznej skrzyni biegów | 15 |
| F14 | Nie przypisano | — |
| F15 | Pompa płynu chłodzącego | 10 |
| F 16 | Nie przypisano | |
| F17 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów. |
5 |
| F18 | Wzmacniacz audio (nagłośnienie) | 30 |
| F19 | Radio | 30 |
| F20 | Telefon | 5 |
| F21 | Nie przypisano | — |
| F22 | Nie przypisano | — |
| F23 | Jednostka sterująca silnika | 10 |
| F24 | Jednostka sterująca dla magistrali danych CAN | 5 |
| F25 | Nie przypisano | — |
| F26 | Nie przypisano | — |
| F27 | Nie przypisano | — |
| F28 | Jednostka sterująca silnika | 15 |
| F29 | Uruchamianie dobiegu pompy płynu chłodzącego | 5 |
| F30 | Jednostka sterująca do ogrzewania postojowego | 20 |
| F31 | Wycieraczka szyby przedniej | 30 |
| F32 | Nie przypisano | — |
| F33 | Nie przypisano | — |
| F34 | Nie przypisano | — |
| F35 | Nie przypisano | — |
| F36 | Nie przypisano | — |
| F37 | Nie przypisano | — |
| F38 | Wentylator chłodnicy;
Zawory. |
10 |
| F39 | Przełącznik pedału sprzęgła;
Przełącznik pedału hamulca. |
5 |
| F40 | Cewki zapłonowe | 20 |
| F41 | Nie przypisano | — |
| F42 | Uruchomienie pompy paliwowej | 5 |
| F43 | Nie przypisano | — |
| F44 | Nie przypisano | — |
| F45 | Nie przypisano | — |
| F46 | Nie przypisano | — |
| F47 | Centralna jednostka sterująca;
Lewy główny reflektor; Lewy tylny reflektor. |
30 |
| F48 | Pompa do ABS | 40 |
| F49 | Zasilanie zacisku 15 (zapłon włączony) | 40 |
| F50 | Nie przypisano | — |
| F51 | Nie przypisano | — |
| F52 | Przekaźnik zasilania – zacisk X a) | 40 |
| F53 | Wyposażenie dodatkowe | 50 |
| F54 | Nie przypisano | — |
| a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | ||

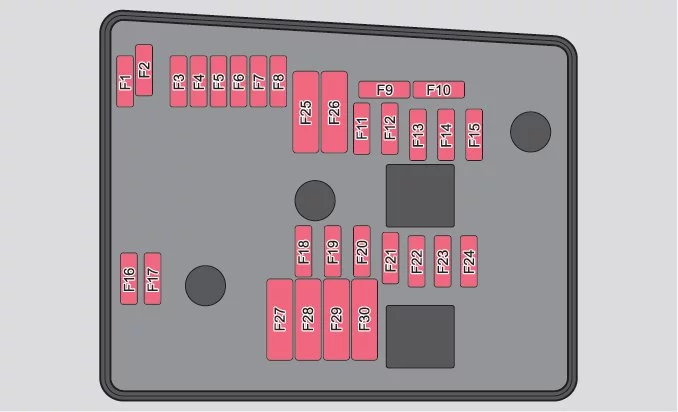

Skrzynka bezpieczników w komorze silnika (wersja 2)
| Numer | Opis | Ampery [A] |
| F1 | Nie przypisano | — |
| F2 | Sterownik automatycznej skrzyni biegów DQ 200 | 30 |
| F3 | Obwód pomiarowy | 5 |
| F4 | Zawory do ABS | 30/20 |
| F5 | Jednostka sterująca automatycznej skrzyni biegów | 15 |
| F6 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów. |
5 |
| F7 | Zacisk zasilania 15;
Rozrusznik. |
40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Jednostka sterująca silnika;
Przekaźnik główny. |
5/10 |
| F11 | Jednostka sterująca do ogrzewania postojowego | 20 |
| F12 | Jednostka sterująca dla magistrali danych CAN | 5 |
| F13 | Jednostka sterująca silnika | 15/30 |
| F14 | Zapłon | 20 |
| F15 | Sonda lambda;
Czujnik NOx; Przekaźnik pompy paliwa. |
15 |
| Przekaźnik systemu świec żarowych | 5 | |
| F 16 | Centralna jednostka sterująca;
Prawy główny reflektor; Prawa tylna jednostka oświetleniowa. |
30 |
| F17 | Klakson | 15 |
| F18 | Wzmacniacz do cyfrowego procesora dźwięku | 30 |
| F19 | Wycieraczka szyby przedniej | 30 |
| F20 | Pompa wodna | 10 |
| F21 | Sonda lambda | 10/15 |
| F22 | Przełącznik pedału sprzęgła;
Przełącznik pedału hamulca. |
5 |
| F23 | Pompa powietrza wtórnego | 5 |
| Miernik masy powietrza | 10 | |
| Pompa wysokiego ciśnienia paliwa | 15 | |
| F24 | Filtr z węglem aktywnym;
Zawór recyrkulacji spalin. |
10 |
| F25 | Pompa do ABS | 30/40 |
| F26 | Centralna jednostka sterująca;
Lewy główny reflektor; Lewy tylny reflektor. |
30 |
| F27 | Pompa powietrza wtórnego | 40 |
| System świec żarowych | 50 | |
| F28 | Nie przypisano | — |
| F29 | Zacisk zasilania 30 | 50 |
| F30 | Terminal Xa) | 40 |
| a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | ||

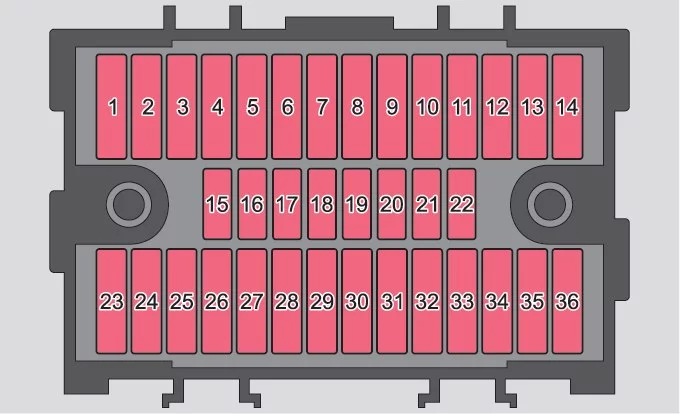

Skrzynka bezpieczników w desce rozdzielczej
| Numer | Opis | Ampery [A] |
| 1 | Ogrzewanie wentylacji skrzyni biegów (silnik wysokoprężny) | 10 |
| Jednostka sterująca automatycznej skrzyni biegów DQ200 | 10 | |
| 2 | Urządzenie holownicze | 20 |
| 3 | Urządzenie holownicze | 15 |
| 4 | Nie przypisano | — |
| 5 | Dmuchawa do ogrzewania;
Wentylator chłodnicy; Klimatyzacja; Climatronic. |
40 |
| 6 | Wycieraczka tylnej szyby | 15 |
| 7 | Nie przypisano | — |
| 8 | Urządzenie holownicze | 15 |
| 9 | Centralna jednostka sterująca – oświetlenie wnętrza | 10 |
| 10 | Czujnik deszczu;
Włącznik światła; Gniazdo diagnostyczne. |
10 |
| 11 | Światła doświetlające zakręty po lewej stronie | 10 |
| 12 | Światła doświetlające zakręty po prawej stronie | 10 |
| 13 | Radio;
Zmieniarka do nawigacji mobilnej. |
15 |
| 14 | Urządzenie holownicze | 5 |
| 15 | Przełącznik światła | 5 |
| 16 | Podgrzewane dysze myjące;
Regulator podgrzewania siedzenia. |
5 |
| 17 | Jednostka sterująca do regulacji wiązki reflektorów i obrotu reflektora | 5 |
| 18 | Gniazdo diagnostyczne;
Sterownik silnika; Czujnik hamulca. |
10 |
| 19 | Sterownik ABS;
ESP; Przełącznik kontroli ciśnienia powietrza w oponach; Sterownik wspomagania parkowania; Przełącznik trybu Offroad. |
5 |
| 20 | Przełącznik i jednostka sterująca poduszki powietrznej | 5 |
| 21 | WIV;
Światła postojowe; Ściemniane lusterka; Czujnik ciśnienia; Preinstalacja telefoniczna; Miernik masy powietrza. |
5 |
| 22 | Zestaw wskaźników;
Jednostka sterująca elektromechanicznego wspomagania kierownicy; Haldex. |
5 |
| 23 | Centralny zamek i pokrywa maski | 15 |
| 24 | Tylne okno elektryczne | 30 |
| 25 | Ogrzewanie tylnej szyby | 25 |
| Ogrzewanie szyby tylnej;
Ogrzewanie postojowe (ogrzewanie i wentylacja postojowa). |
30 | |
| 26 | Gniazdo zasilania w bagażniku | 20 |
| 27 | Elektryczny dach przesuwno-uchylny;
Elektryczna osłona przeciwsłoneczna. |
30 |
| 28 | Przekaźnik pompy paliwa;
Jednostka sterująca pompy paliwa; Zawory wtryskowe. |
15 |
| 29 | Przednie okno elektryczne | 30 |
| 30 | Zapalniczka przednia i tylna | 20 |
| 31 | System czyszczenia reflektorów | 20 |
| 32 | Ogrzewanie przednich siedzeń | 20 |
| 33 | Ogrzewanie;
Klimatyzacja; Climatronic. |
7,5 |
| 34 | Alarm;
Klakson zapasowy. |
5 |
| 35 | Jednostka sterująca automatycznej skrzyni biegów DQ200 | 10 |
| 36 | Nie przypisano | — |
