W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Yeti z lat: 2010.

W 2010 roku Skoda Yeti była dostępna w wielu wersjach wyposażenia i silnikowych, w tym wersji benzynowych i diesla. Wersja benzynowa miała silnik o pojemności 1,2 lub 1,8 litra, natomiast wersje diesel były wyposażone w silnik o pojemności 2,0 litra. Wszystkie silniki były zgodne z normą emisji spalin Euro 5. W tym roku modelowym oferowano także napęd na cztery koła, który był dostępny w wybranych wersjach wyposażenia. W kabinie pasażerskiej zastosowano kilka praktycznych rozwiązań, takich jak regulowane tylne fotele lub przesuwana tylna kanapa. Yeti w 2010 roku zyskał także pozytywne recenzje za bezpieczeństwo, w tym za wyniki w testach zderzeniowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

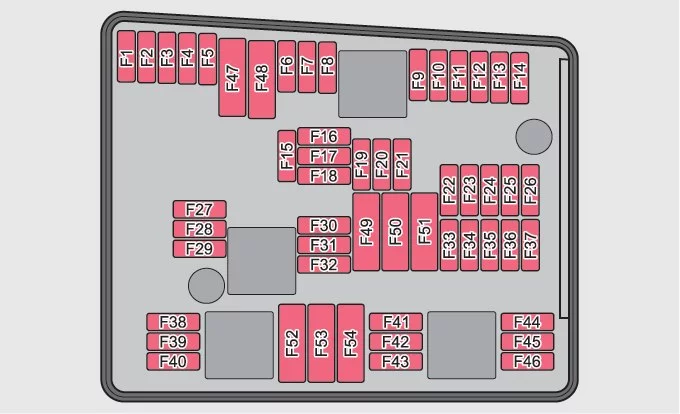

Skrzynka bezpieczników w komorze silnika (wersja 1)

Skoda Yeti (2010) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F1 Centralna jednostka sterująca;

Prawy główny reflektor;

Prawa tylna jednostka oświetleniowa.

30
F2 Zawory do ABS 20
F3 Nie przypisano
F4 Obwód pomiarowy 5
F5 klakson 15
F6 Nie przypisano
F7 Zawór dozowania paliwa 15
F8 Nie przypisano
F9 Filtr z węglem aktywnym;

Zawór recyrkulacji spalin.

10
F10 Pompa diagnostyki nieszczelności 10
F11 Sonda lambda przed katalizatorem;

Jednostką sterującą silnika.

10
F12 Sonda lambda za katalizatorem 10
F13 Jednostka sterująca automatycznej skrzyni biegów 15
F14 Nie przypisano
F15 Pompa płynu chłodzącego 10
F 16 Nie przypisano
F17 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.

5
F18 Wzmacniacz audio (nagłośnienie) 30
F19 Radio 30
F20 Telefon 5
F21 Nie przypisano
F22 Nie przypisano
F23 Jednostka sterująca silnika 10
F24 Jednostka sterująca dla magistrali danych CAN 5
F25 Nie przypisano
F26 Nie przypisano
F27 Nie przypisano
F28 Jednostka sterująca silnika 15
F29 Uruchamianie dobiegu pompy płynu chłodzącego 5
F30 Jednostka sterująca do ogrzewania postojowego 20
F31 Wycieraczka szyby przedniej 30
F32 Nie przypisano
F33 Nie przypisano
F34 Nie przypisano
F35 Nie przypisano
F36 Nie przypisano
F37 Nie przypisano
F38 Wentylator chłodnicy;

Zawory.

10
F39 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.

5
F40 Cewki zapłonowe 20
F41 Nie przypisano
F42 Uruchomienie pompy paliwowej 5
F43 Nie przypisano
F44 Nie przypisano
F45 Nie przypisano
F46 Nie przypisano
F47 Centralna jednostka sterująca;

Lewy główny reflektor;

Lewy tylny reflektor.

30
F48 Pompa do ABS 40
F49 Zasilanie zacisku 15 (zapłon włączony) 40
F50 Nie przypisano
F51 Nie przypisano
F52 Przekaźnik zasilania – zacisk X a) 40
F53 Wyposażenie dodatkowe 50
F54 Nie przypisano
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

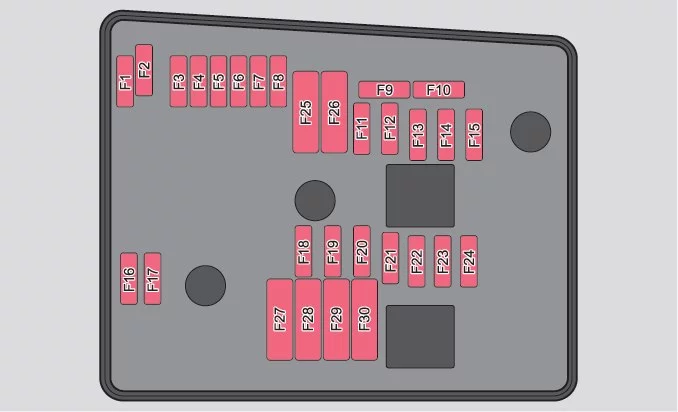

Skrzynka bezpieczników w komorze silnika (wersja 2)

Skoda Yeti (2010) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F1 Nie przypisano
F2 Sterownik automatycznej skrzyni biegów DQ 200 30
F3 Obwód pomiarowy 5
F4 Zawory do ABS 30/20
F5 Jednostka sterująca automatycznej skrzyni biegów 15
F6 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.

5
F7 Zacisk zasilania 15;

Rozrusznik.

40
F8 Radio 15
F9 Telefon 5
F10 Jednostka sterująca silnika;

Przekaźnik główny.

5/10
F11 Jednostka sterująca do ogrzewania postojowego 20
F12 Jednostka sterująca dla magistrali danych CAN 5
F13 Jednostka sterująca silnika 15/30
F14 Zapłon 20
F15 Sonda lambda;

Czujnik NOx;

Przekaźnik pompy paliwa.

15
Przekaźnik systemu świec żarowych 5
F 16 Centralna jednostka sterująca;

Prawy główny reflektor;

Prawa tylna jednostka oświetleniowa.

30
F17 Klakson 15
F18 Wzmacniacz do cyfrowego procesora dźwięku 30
F19 Wycieraczka szyby przedniej 30
F20 Zawór sterujący ciśnieniem paliwa 10
F21 Sonda lambda 10/15
F22 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.

5
F23 Pompa płynu chłodzącego 5
Zawór elektromagnetyczny regulacji ciśnienia doładowania;

Zawór przełączający chłodnicy.

10
F24 Filtr z węglem aktywnym;

Zawór recyrkulacji spalin.

10
F25 Jednostka sterująca ABS 40
F26 Centralna jednostka sterująca;

Lewy główny reflektor;

Lewy tylny reflektor.

30
F27 System świec żarowych 50
F28 Nie przypisano
F29 Zasilanie wnętrza 50
F30 Terminal Xa) 40
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

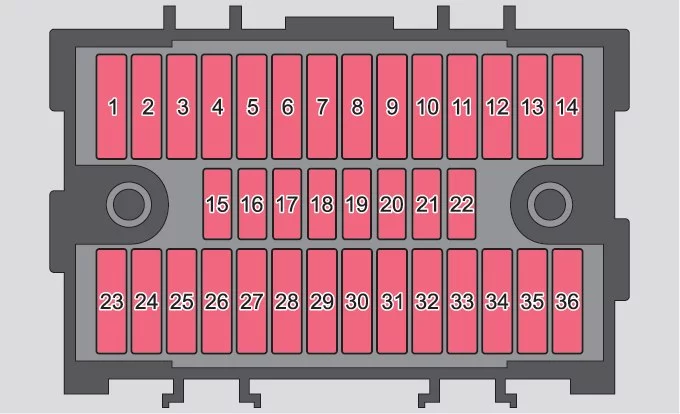

Skrzynka bezpieczników w desce rozdzielczej

Skoda Yeti (2010) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Ogrzewanie wentylacji skrzyni biegów (silnik wysokoprężny) 10
Jednostka sterująca automatycznej skrzyni biegów DQ200 10
2 Urządzenie holownicze 20
3 Urządzenie holownicze 15
4 Nie przypisano
5 Dmuchawa do ogrzewania;

Wentylator chłodnicy;

Klimatyzacja;

Climatronic.

40
6 Wycieraczka tylnej szyby 15
7 Nie przypisano
8 Urządzenie holownicze 15
9 Centralna jednostka sterująca – oświetlenie wnętrza 10
10 Czujnik deszczu;

Włącznik światła;

Gniazdo diagnostyczne.

10
11 Światła doświetlające zakręty po lewej stronie 10
12 Światła doświetlające zakręty po prawej stronie 10
13 Radio, zmieniarka do nawigacji mobilnej 15
14 Urządzenie holownicze 5
15 Przełącznik światła 5
16 Podgrzewane dysze myjące;

Regulator podgrzewania siedzenia.

5
17 Jednostka sterująca do regulacji wiązki reflektorów i obrotu reflektora 5
18 Gniazdo diagnostyczne;

Sterownik silnika;

Czujnik hamulca.

10
19 Sterownik ABS;

ESP;

Przełącznik kontroli ciśnienia powietrza w oponach;

Sterownik wspomagania parkowania;

Przełącznik trybu Offroad.

5
20 Przełącznik i jednostka sterująca poduszki powietrznej 5
21 WIV;

Światła postojowe;

Ściemniane lusterka;

Czujnik ciśnienia;

Preinstalacja telefoniczna;

Miernik masy powietrza.

5
22 Zestaw wskaźników;

Jednostka sterująca elektromechanicznego wspomagania kierownicy;

Haldex.

5
23 Centralny zamek i pokrywa maski 15
24 Tylne okno elektryczne 30
25 Ogrzewanie tylnej szyby 25
Ogrzewanie szyby tylnej;

Ogrzewanie postojowe (ogrzewanie i wentylacja postojowa).

30
26 Gniazdo zasilania w bagażniku 20
27 Elektryczny dach przesuwno-uchylny;

Elektryczna osłona przeciwsłoneczna.

30
28 Przekaźnik pompy paliwa;

Jednostka sterująca pompy paliwa;

Zawory wtryskowe.

15
29 Przednie okno elektryczne 30
30 Zapalniczka przednia i tylna 20
31 System czyszczenia reflektorów 20
32 Ogrzewanie przednich siedzeń 20
33 Ogrzewanie;

Klimatyzacja;

Climatronic.

7,5
34 Alarm;

Klakson zapasowy.

5
35 Jednostka sterująca automatycznej skrzyni biegów DQ200 10
36 Nie przypisano
