W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Rapid z lat: 2012, 2013.
Skoda Rapid to samochód kompaktowy, który został wprowadzony na rynek w 2012 roku. Był to model, który miał zastąpić zarówno Skodę Octavię Tour, jak i Skodę Fabię sedan. Samochód oferowany był w wersji hatchback oraz liftback.
Rocznik 2012-2013 Skody Rapid cechował się nowoczesnym i przestronnym wnętrzem, a także bogatym wyposażeniem. Standardowo samochód wyposażony był w system ABS, ESP, klimatyzację oraz radio z CD. Opcjonalnie dostępne były m.in. tempomat, klimatyzacja automatyczna, system nawigacji satelitarnej oraz skórzana tapicerka.
Pod maską Skody Rapid z 2012 i 2013 roku znajdowały się benzynowe silniki 1.2 MPI o mocy 75 KM i 1.4 MPI o mocy 122 KM oraz diesle 1.6 TDI o mocy 105 KM i 2.0 TDI o mocy 140 KM. Dostępne były zarówno skrzynie manualne, jak i automatyczne.
Samochód ten został zastąpiony przez nową generację Skody Rapid w 2013 roku, która wprowadziła wiele ulepszeń i zmian względem pierwotnej wersji.

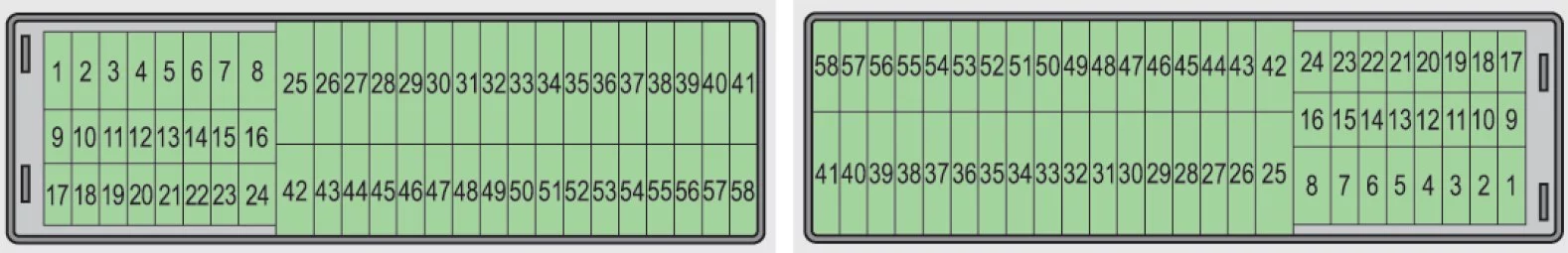

Skrzynka bezpieczników w desce rozdzielczej
Pojazdy z kierownicą po lewej i po prawej stronie
| Numer | Opis |
| 1 | S-kontakt |
| 2 | Start-Stop |
| 3 | Zestaw wskaźników;
Regulacja zasięgu reflektorów; Telefon; Czujnik poziomu oleju. |
| 4 | Elektroniczna jednostka sterująca dla ABS/ESC |
| 5 | Silnik benzynowy:
system regulacji prędkości |
| 6 | Światło cofania (ręczna skrzynia biegów) |
| 7 | Zapłon;
Sterownik silnika; Automatyczna skrzynia biegów. |
| 8 | Przełącznik pedału hamulca;
Przełącznik sprzęgła; Wentylator chłodzący silnik. |
| 9 | Sterowanie ogrzewaniem;
Elektroniczny sterownik klimatyzacji; Regulacja odległości parkowania; Podnośnik szyby; Wentylator chłodzący silnik; Dysze myjące. |
| 10 | Konwerter DC-DC |
| 11 | Regulacja lustra |
| 12 | Jednostka sterująca do wykrywania przyczepy |
| 13 | Elektroniczna jednostka sterująca automatycznej skrzyni biegów;
Dźwignia sterująca automatycznej skrzyni biegów. |
| 14 | Światła i widoczność |
| 15 | Nie przypisano |
| 16 | Wspomaganie kierownicy;
Prędkościomierz; Jednostka sterująca silnik. |
| 17 | Radio (START-STOP);
Oddzielne światła do jazdy dziennej. |
| 18 | Ogrzewanie lusterek |
| 19 | Wejście blokady zapłonu |
| 20 | Sterownik silnika;
Elektroniczny sterownik pompy paliwa; Pompa paliwa. |
| 21 | Lampa cofania (automatyczna skrzynia biegów);
Światła przeciwmgielne z funkcją CORNER. |
| 22 | Sterowanie ogrzewaniem;
Elektroniczny sterownik klimatyzacji; Telefon; Zestaw wskaźników; Czujnik kąta skrętu; Kierownica wielofunkcyjna; Blokada wyjmowania kluczyka ze stacyjki. |
| 23 | Oświetlenie wewnętrzne, schowek i bagażnik;
Światła boczne. |
| 24 | Centralna jednostka sterująca |
| 25 | Nie przypisano |
| 26 | Wycieraczka tylnej szyby |
| 27 | Nie przypisano |
| 28 | Silnik benzynowy:
zawór odpowietrzający, grzałka PTC. |
| 29 | Wtrysk;
Pompa płynu chłodzącego. |
| 30 | Pompa paliwa;
Układ zapłonowy; Tempomat. |
| 31 | Sonda lambda |
| 32 | Wysokociśnieniowa pompa paliwowa;
Zawór ciśnieniowy. |
| 33 | Jednostka sterująca silnika |
| 34 | Sterownik silnika;
Pompa próżniowa. |
| 35 | Oświetlenie przełącznika;
Oświetlenie tablicy rejestracyjnej; Światło postojowe; System spryskiwaczy reflektorów. |
| 36 | Główna wiązka |
| 37 | Tylne światło przeciwmgielne;
Przetwornik DC-DC. |
| 38 | Światła przeciwmgielne |
| 39 | Dmuchawa powietrza do ogrzewania |
| 40 | Nie przypisano |
| 41 | Podgrzewane fotele przednie |
| 42 | Ogrzewanie tylnej szyby |
| 43 | Klakson |
| 44 | Wycieraczki |
| 45 | Zamek pokrywy bagażnika;
Centralny zamek. |
| 46 | Alarm |
| 47 | Zapalniczka;
Gniazdko w bagażniku. |
| 48 | ABS |
| 49 | Włącz światła sygnalizacyjne;
Światła hamowania. |
| 50 | Przetwornica DC-DC;
Radio. |
| 51 | Elektryczne szyby (okno kierowcy i lewa tylna szyba) |
| 52 | Elektryczne szyby (przednie okno pasażera i tylne prawe) |
| 53 | Wycieraczki szyby samochodowej |
| 54 | Zestaw wskaźników START-STOP;
Moduł kierownicy; Kierownica wielofunkcyjna, |
| 55 | Jednostka sterująca automatycznej skrzyni biegów |
| 56 | System czyszczenia reflektorów |
| 57 | Światła mijania po lewej stronie |
| 58 | Światła mijania po prawej stronie |

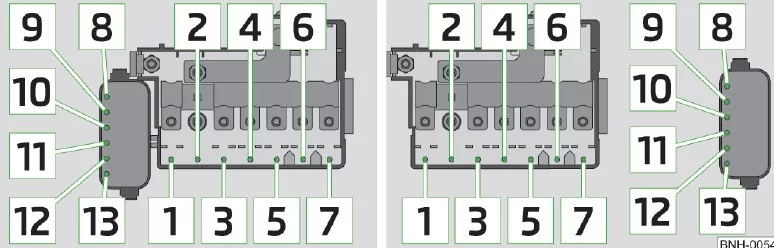

Skrzynka bezpieczników w komorze silnika
Wersja 1 i wersja 2
| Numer | Opis |
| 1 | Alternator |
| 2 | Nie przypisano |
| 3 | Wnętrze pojazdu (wariant 1) |
| Zasilanie bloku bezpieczników (wariant 2) | |
| 4 | Elektryczny podgrzewacz pomocniczy (wariant 1) |
| Wnętrze pojazdu (wariant 2) | |
| 5 | Wnętrze |
| 6 | Wentylator chłodzący silnik;
Jednostka sterująca do podgrzewania wstępnego. |
| 7 | Elektrohydrauliczne wspomaganie kierownicy |
| 8 | ABS |
| 9 | Wentylator chłodnicy |
| 10 | Automatyczna skrzynia biegów |
| 11 | ABS |
| 12 | Centralna jednostka sterująca |
| 13 | Elektryczny system ogrzewania dodatkowego |
