Skoda Yeti (2012) – schematy bezpieczników i przekaźników

Rocznik 2012
Zaktualizowano 13.05.2023

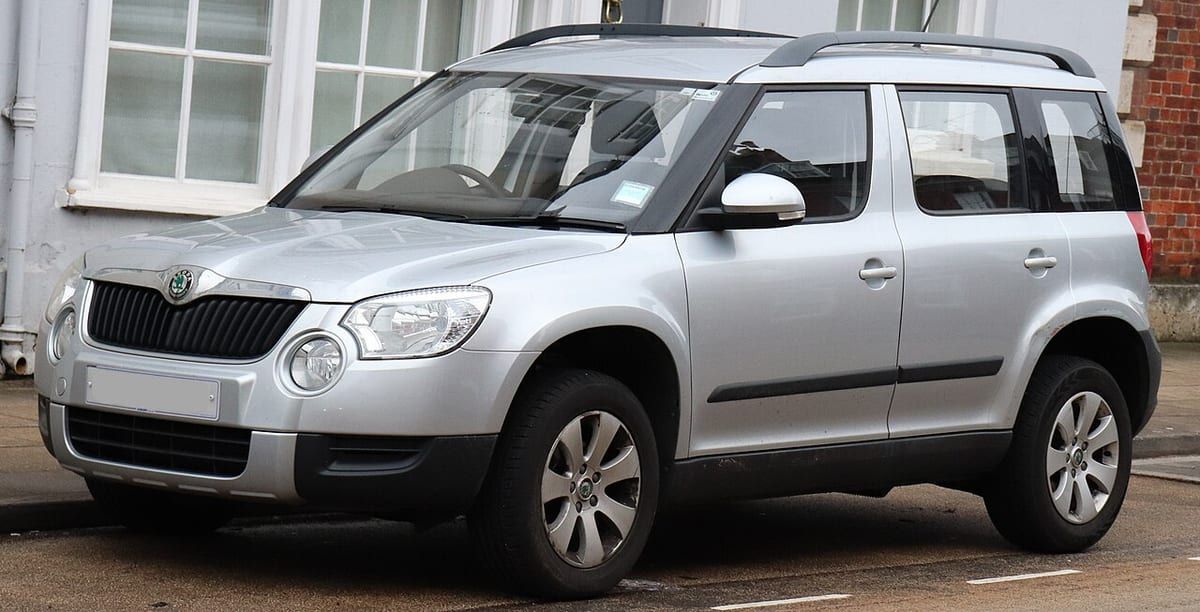

Skoda Yeti (2012) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Yeti z lat: 2012.

Skoda Yeti w roczniku 2012 przeszła jedynie drobne zmiany kosmetyczne, skupiające się głównie na stylistyce zewnętrznej samochodu. Zmiany obejmowały m.in. nową atrapę chłodnicy, nowe wzory felg oraz nowe kolory lakieru. W kabinie pasażerskiej wprowadzono nowe materiały wykończeniowe i zmieniono nieznacznie układ przycisków na konsoli środkowej. Pod względem mechanicznym, samochód nadal oferował te same silniki benzynowe i diesla co w poprzednich latach.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

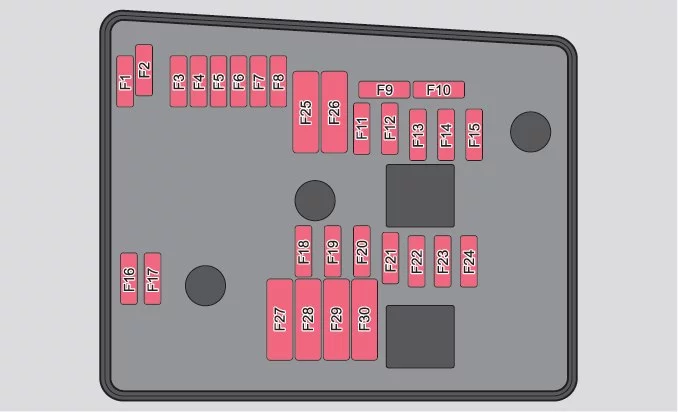

Skrzynka bezpieczników w komorze silnika

Skoda Yeti (2012) - schematy bezpieczników i przekaźników
Numer Opis
F1 Nie przypisano
F2 Sterownik automatycznej skrzyni biegów DQ 200
F3 Obwód pomiarowy
F4 Jednostka sterująca ABS
F5 Jednostka sterująca automatycznej skrzyni biegów
F6 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.
F7 Zacisk zasilania 15;

Rozrusznik.
F8 Radio
F9 Telefon
F10 Jednostka sterująca silnika;

Przekaźnik główny.
F11 Jednostka sterująca do ogrzewania postojowego
F12 Jednostka sterująca dla magistrali danych CAN
F13 Jednostka sterująca silnika
F14 Zapłon
F15 Sonda lambda, c

Czujnik NOx;

Przekaźnik pompy paliwa.
Przekaźnik systemu świec żarowych
F 16 Centralna jednostka sterująca;

Prawy główny reflektor;

Prawa tylna jednostka oświetleniowa.
F17 Klakson
F18 Wzmacniacz do cyfrowego procesora dźwięku
F19 Wycieraczka szyby przedniej
F20 Zawór sterujący ciśnieniem paliwa
F21 Sonda lambda
F22 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.
F23 Pompa płynu chłodzącego
Zawór elektromagnetyczny regulacji ciśnienia doładowania;

Zawór przełączający chłodnicy.
Pompa wysokiego ciśnienia paliwa
F24 Filtr z węglem aktywnym;

Zawór recyrkulacji spalin.
F25 Jednostka sterująca ABS
F26 Centralna jednostka sterująca;

Lewy główny reflektor;

Lewy tylny reflektor.
F27 System świec żarowych
F28 Ogrzewanie przedniej szyby
F29 Zasilanie wnętrza
F30 Terminal Xa)
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

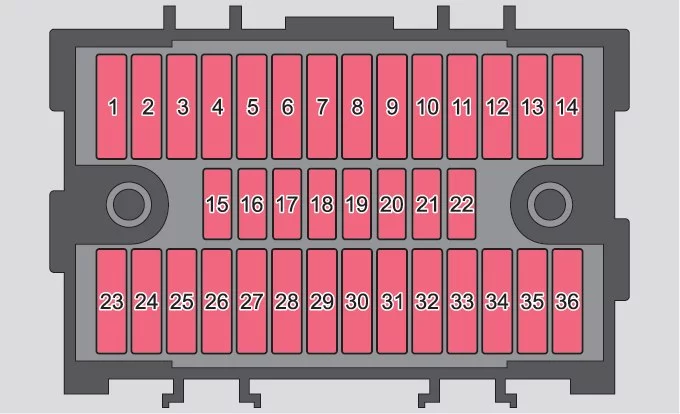

Skrzynka bezpieczników w desce rozdzielczej

Skoda Yeti (2012) - schematy bezpieczników i przekaźników
Numer Opis
1 Ogrzewanie wentylacji skrzyni biegów (silnik wysokoprężny)
Jednostka sterująca automatycznej skrzyni biegów DQ200
2 Urządzenie holownicze
3 Urządzenie holownicze
4 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.
5 Dmuchawa do ogrzewania;

Wentylator chłodnicy;

Klimatyzacja;

Climatronic.
6 Wycieraczka tylnej szyby
7 Telefon
8 Urządzenie holownicze
9 Centralna jednostka sterująca – oświetlenie wewnętrzne, tylne światło przeciwmgielne
10 Czujnik deszczu;

Włącznik światła;

Gniazdo diagnostyczne.
11 Światła doświetlające zakręty po lewej stronie
12 Światła doświetlające zakręty po prawej stronie
13 Radio;

Zmieniarka do nawigacji mobilnej.
14 Urządzenie holownicze
15 Przełącznik światła
16 Podgrzewane dysze spryskiwaczy przedniej szyby
17 Jednostka sterująca do regulacji wiązki reflektorów i obrotu reflektora
18 Gniazdo diagnostyczne;

Sterownik silnika;

Czujnik hamulca.
19 Sterownik ABS;

ESP;

Przełącznik kontroli ciśnienia powietrza w oponach;

Sterownik wspomagania parkowania;

Przełącznik trybu Offroad;

Przycisk start/stop.
20 Przełącznik i jednostka sterująca poduszki powietrznej
21 WIV;

Światła postojowe;

Ściemniane lusterka;

Czujnik ciśnienia;

Preinstalacja telefoniczna;

Miernik masy powietrza.
22 Zestaw wskaźników;

Jednostka sterująca elektromechanicznego wspomagania kierownicy;

Haldex.
23 Centralny zamek i pokrywa maski
24 Tylne okno elektryczne
25 Ogrzewanie tylnej szyby
Ogrzewanie szyby tylnej;

Ogrzewanie postojowe (ogrzewanie i wentylacja postojowa).
26 Gniazdo zasilania w bagażniku
27 Elektryczny dach przesuwno-uchylny;

Elektryczna osłona przeciwsłoneczna.
28 Przekaźnik pompy paliwa;

Jednostka sterująca pompy paliwa;

Zawory wtryskowe.
29 Przednie okno elektryczne
30 Zapalniczka przednia i tylna
31 System czyszczenia reflektorów
32 Ogrzewanie fotela przedniego;

Regulator ogrzewania fotela.
33 Ogrzewanie;

Klimatyzacja;

Climatronic.
34 Alarm;

Klakson zapasowy.
35 Jednostka sterująca automatycznej skrzyni biegów DQ200
36 Odtwarzacz DVD

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
