W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia iV plug-in z lat: 2023.
Skoda Octavia iV to hybrydowy samochód osobowy z wtyczką, który został wprowadzony na rynek w 2020 roku. Jest to pierwszy samochód marki Skoda, który oferuje napęd hybrydowy typu plug-in. Octavia iV łączy w sobie silnik benzynowy i elektryczny, co pozwala na zwiększenie oszczędności paliwa i emisji CO2.
Silnik spalinowy w Octavii iV to czterocylindrowy silnik benzynowy o pojemności 1,4 litra i mocy 150 KM. Silnik elektryczny ma moc 115 KM i jest zasilany z baterii o pojemności 13 kWh, która pozwala na przejechanie około 60 km na samym prądzie. Razem, moc obu silników wynosi 204 KM i łączy się z 6-biegową automatyczną skrzynią biegów.
Octavia iV ma bardzo niskie zużycie paliwa i emisję CO2. Według oficjalnych danych producenta, średnie zużycie paliwa wynosi 1,5-1,6 l/100 km, a emisja CO2 to tylko 34-36 g/km. Dzięki temu samochód ten spełnia najnowsze normy emisji spalin i podlega korzystnym stawkom podatku.
Warto również zwrócić uwagę na bardzo dobry poziom wyposażenia, który obejmuje m.in. system multimedialny z 10-calowym ekranem dotykowym, system nawigacji satelitarnej, adaptacyjny tempomat, kamerę cofania, klimatyzację automatyczną oraz wiele innych funkcji.
Podsumowując, Skoda Octavia iV to ciekawa propozycja dla osób poszukujących oszczędnej i ekologicznej alternatywy dla klasycznych silników spalinowych. Samochód ten oferuje bardzo dobre osiągi, niskie zużycie paliwa i emisję CO2, a także bogate wyposażenie.

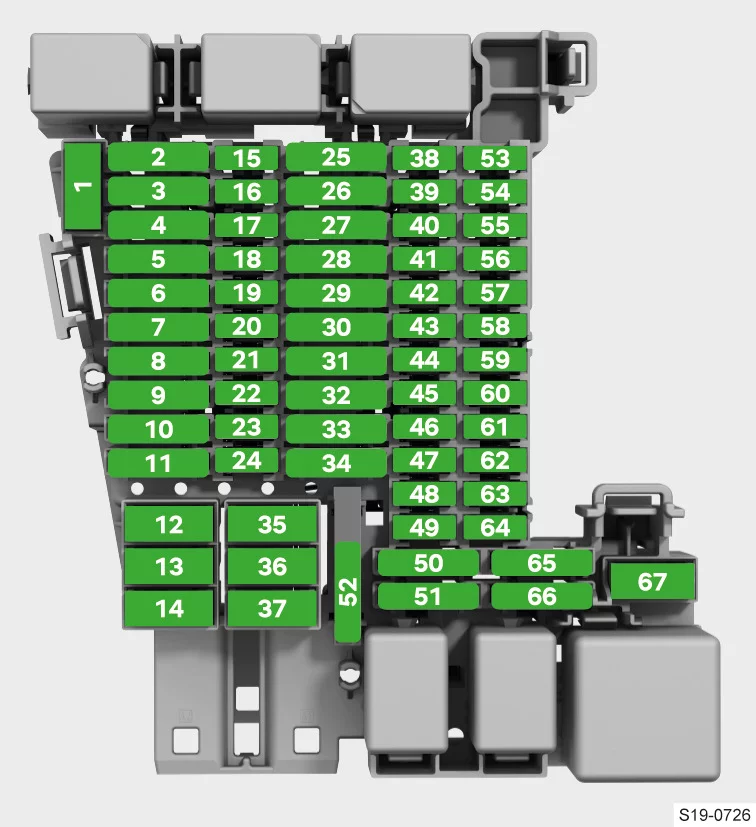

Skrzynka bezpieczników w przedziale pasażerskim

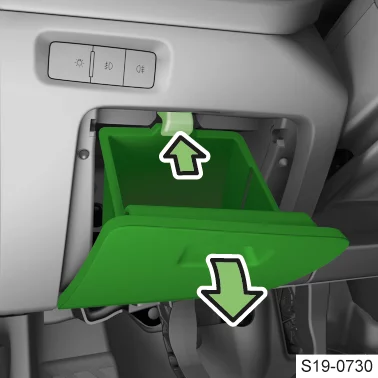

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie
Otworzyć schowek po stronie kierowcy.
Naciśnij przycisk i otwórz schowek.
Zmień bezpiecznik.
Zamknąć schowek.

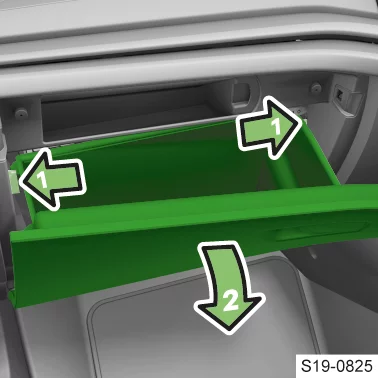

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie
Otworzyć schowek po stronie pasażera.
Zwolnij drążek hamulcowy schowka.
Naciśnij występy blokujące, schowek schowa się.
Zmień bezpiecznik.
Włóż i zablokuj drążek hamulcowy.
Zamknąć schowek.
|
Numer |
Opis |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3 |
Zaczep do holowania |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5 |
Dźwignia selektora automatycznej skrzyni biegów |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6 |
Oświetlenie wnętrza |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7 |
Ogrzewanie przednich foteli |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8 |
Dach przesuwno-uchylny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9 |
Centralny zamek + podnośnik szyb (po lewej stronie pojazdu), lusterko zewnętrzne lewe (ogrzewanie, funkcja składania, regulacja powierzchni lusterka) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11 |
Zaczep do holowania |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12 |
Zewnętrzne oświetlenie pojazdu, prawe światło przeciwmgielne, wysoko zamontowane światło hamowania, oświetlenie tablicy rejestracyjnej |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13 |
Zamek centralny (drzwi tylne i pokrywa bagażnika, klapka wlewu paliwa), spryskiwacz szyby przedniej, układ oczyszczania reflektorów |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14 |
wzmacniacz muzyki |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16 |
Poduszki bezpieczeństwa |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
18 |
Blokada kolumny kierownicy, KESSY (system bezkluczykowego blokowania) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
19 |
Zestaw wskaźników, połączenie alarmowe, usługi online |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20 |
Phone box, USB-Przyłącza przednie |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
21 |
Kamera cofania, widok otoczenia (Top View) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
22 |
Wentylacja siedziska z przodu |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
23 |
Oświetlenie wnętrza z przodu, mikrofon, obsługa dachu przesuwno-uchylnego |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25 |
Napinacz pasa – z przodu z lewej |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
26 |
Zamek centralny + podnośnik szyb (prawa strona pojazdu), lusterko zewnętrzne prawe (ogrzewanie, funkcja składania, regulacja powierzchni lusterka) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
27 |
Napinacz pasa – z przodu z prawej |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
28 |
System kontroli akumulatora wysokiego napięcia – bezpieczne wyłączenie systemu wysokiego napięcia Bezpiecznik może wymieniać tylko specjalistyczna firma! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
29 |
Zaczep do holowania |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30 |
Infotainment |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31 |
Zaczep do holowania |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
32 |
ogrzewanie tylnych siedzeń |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
33 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
34 |
Gniazdo 230 V |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
35 |
Zewnętrzne oświetlenie pojazdu, światła przeciwmgielne lewe |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
36 |
Klimatyzacja |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37 |
Elektryczna pokrywa bagażnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
38 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
39 |
Ogrzewanie kierownicy |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
40 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
41 |
magistrala danych |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
42 |
Automatyczna skrzynia biegów, wskaźnik biegów |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
43 |
Klimatyzacja przednia, klimatyzacja tylna, ogrzewanie dodatkowe (ogrzewanie postojowe), ogrzewanie tylnej szyby |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
44 |
Asystent zmiany pasa ruchu (Side Assist), port diagnostyczny, czujnik deszczu, system automatycznego poziomowania reflektorów, hamulec postojowy, system alarmowy, przełącznik świateł, przyciski w konsoli środkowej |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
45 |
Układ elektroniczny kolumny kierownicy, dźwignia sterująca pod kierownicą |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
46 |
Ekran Infotainment, wyświetlacz Head-up |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
47 |
Adaptacyjna regulacja podwozia (DCC) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
48 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
49 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
50 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
51 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
52 |
gniazdo 12 V w bagażniku |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
53 |
Bezdotykowa obsługa pokrywy bagażnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
54 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
55 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
56 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
57 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
58 |
Asystent parkowania, pomoc w parkowaniu, przedni czujnik radarowy, kamera przednia do systemów asystujących |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
59 |
Hamulec postojowy, klimatyzacja, czujnik biegu wstecznego, lusterko wewnętrzne, generator dźwięku silnika (Octavia) RS) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
60 |
Złącze diagnostyczne |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61 |
Przełącznik pedału sprzęgła, układ wysokiego napięcia, elektronika napędu elektrycznego |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
62 |
USB tył, USB na lusterku wewnętrznym |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
63 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
64 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
65 |
Generator dźwięku silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
66 |
wycieraczka szyby tylnej |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
67 |
Ogrzewanie szyby tylnej |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

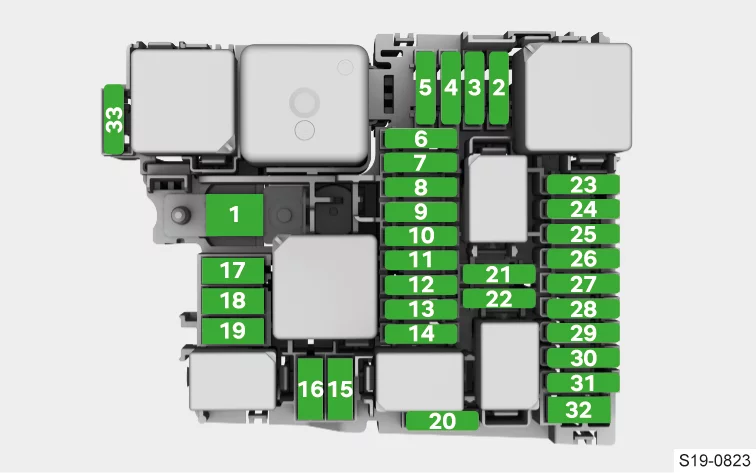

Skrzynka bezpieczników w komorze silnika

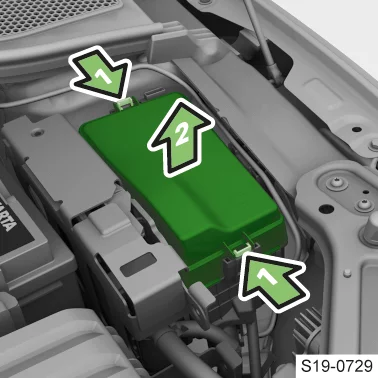

Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.
Zmień bezpiecznik.
Załóż pokrywę i zatrzaśnij.
Dopasuj prawidłowo pokrywę i zaczep mocno.
|
Numer |
Opis |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
Wspomaganie kierownicy Bezpiecznik może wymieniać tylko specjalistyczna firma! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2 |
System pomocy ESC, układ sterowania silnika, elementy silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3 |
Ładowarka do akumulatora wysokiego napięcia, napęd elektryczny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4 |
Lewy reflektor przedni |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5 |
Prawy przedni reflektor |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6 |
System alarmowy |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8 |
Urządzenie wspomagania hamulców |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9 |
sygnał dźwiękowy |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10 |
wycieraczki przednie |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11 |
Klimatyzacja |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13 |
System wspomagania ESC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14 |
Ogrzewanie dodatkowe (ogrzewanie postojowe) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15 |
System wspomagania ESC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16 |
Automatyczna skrzynia biegów |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17 |
Ogrzewanie |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
18 |
Ogrzewanie |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
19 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20 |
Blokada mechanizmu różnicowego przedniej osi VAQ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
21 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
22 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
23 |
układ sterowania silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24 |
części silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25 |
części silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
26 |
części silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
27 |
Sondy lambda |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
28 |
części silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
29 |
Pompa paliwa |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30 |
części silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31 |
wolny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
32 |
Ogrzewanie szyby przedniej |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
33 |
Ogrzewanie |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
