Skoda Octavia iV plug-in (2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia iV plug-in z lat: 2022. Skoda Octavia iV plug-in to hybrydowa wersja popularnego modelu Octavia, która łączy zalety napędu spalinowego i elektrycznego. Ta wersja samochodu została wprowadzona w celu zapewnienia większej efektywności energetycznej i mniejszych emisji CO2. Octavia iV plug-in wyposażona […]

05/17/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia iV plug-in z lat: 2022.

Skoda Octavia iV plug-in to hybrydowa wersja popularnego modelu Octavia, która łączy zalety napędu spalinowego i elektrycznego. Ta wersja samochodu została wprowadzona w celu zapewnienia większej efektywności energetycznej i mniejszych emisji CO2.

Octavia iV plug-in wyposażona jest w układ napędowy składający się z silnika spalinowego i silnika elektrycznego, których praca jest sterowana inteligentnym systemem zarządzania energią. Silnik spalinowy jest zazwyczaj jednostką benzynową, podczas gdy silnik elektryczny pobiera energię z baterii litowo-jonowej.

Jednym z głównych zalet Octavii iV plug-in jest możliwość jazdy na czystym napędzie elektrycznym. Bateria może być ładowana z gniazdka elektrycznego lub podczas hamowania, a po naładowaniu umożliwia przejazd na krótkich dystansach bezemisyjnie. To idealne rozwiązanie dla jazdy w mieście czy krótkich dojazdów.

Dodatkowo, Octavia iV plug-in oferuje tryb hybrydowy, w którym silnik spalinowy i elektryczny współpracują, zapewniając optymalne osiągi i zasięg. Dzięki temu można cieszyć się dynamicznym przyspieszeniem i komfortową jazdą na dłuższych trasach.

Wnętrze Octavii iV plug-in jest przestronne, oferując wysoką jakość materiałów i nowoczesne funkcje. Wyposażona jest w intuicyjny system multimedialny, systemy bezpieczeństwa i liczne asystenty kierowcy, które podnoszą komfort i bezpieczeństwo podróży.

Octavia iV plug-in zapewnia również oszczędność paliwa i niższe emisje CO2 w porównaniu do tradycyjnych pojazdów z silnikiem spalinowym. Dzięki wykorzystaniu napędu elektrycznego na krótkich dystansach i silnika spalinowego na dłuższych trasach, można zredukować zużycie paliwa i wpływ na środowisko.

Podsumowując, Skoda Octavia iV plug-in to atrakcyjna opcja dla osób poszukujących samochodu o niższych emisjach i większej efektywności energetycznej. Oferuje zaawansowany układ napędowy, nowoczesne wnętrze i przyjazną dla środowiska jazdę.

Zobacz także:  Skoda Kodiaq (2016-2019) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników w przedziale pasażerskim

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie

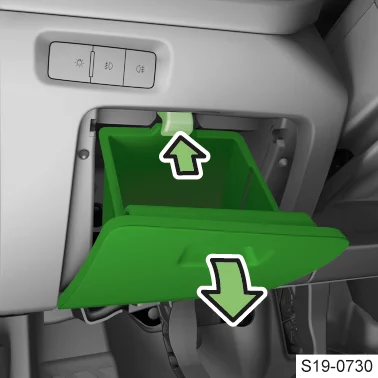

  • Otworzyć schowek po stronie kierowcy.

Skoda Octavia iV plug-in (2022) - schematy bezpieczników i przekaźników
  • Naciśnij przycisk i otwórz schowek.

  • Zmień bezpiecznik.

  • Zamknąć schowek.

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie

  • Otworzyć schowek po stronie pasażera.

Skoda Octavia iV plug-in (2022) - schematy bezpieczników i przekaźników

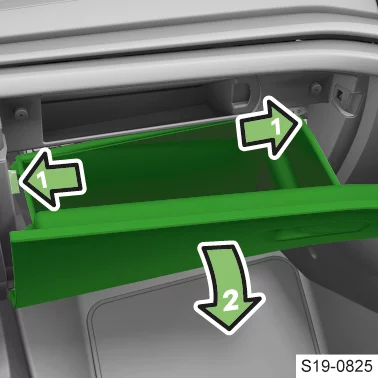

  • Zwolnij drążek hamulcowy schowka.

Skoda Octavia iV plug-in (2022) - schematy bezpieczników i przekaźników
  • Naciśnij występy blokujące, schowek schowa się.

  • Zmień bezpiecznik.

  • Włóż i zablokuj drążek hamulcowy.

  • Zamknąć schowek.

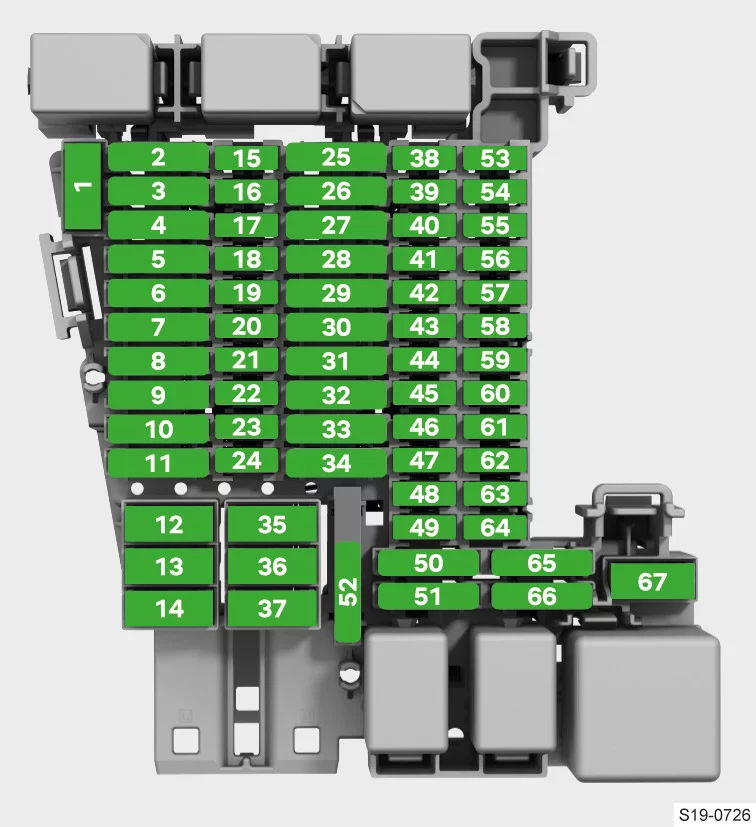

Skoda Octavia iV plug-in (2022) - schematy bezpieczników i przekaźników

Numer

Opis

1

wolny

2

wolny

3

Hak holowniczy

4

wolny

5

Dźwignia selektora automatycznej skrzyni biegów

6

Oświetlenie wnętrza

7

Ogrzewanie siedzeń przednich

8

Dach przesuwno-uchylny

9

Centralny zamek + podnośnik szyb (po lewej stronie pojazdu), lusterko zewnętrzne lewe (ogrzewanie, funkcja składania, regulacja powierzchni lusterka)

10

wolny

11

Hak holowniczy

12

Zewnętrzne oświetlenie pojazdu, prawe światło przeciwmgielne, wysoko zamontowane światło hamowania, oświetlenie tablicy rejestracyjnej

13

Zamek centralny (drzwi tylne i pokrywa bagażnika, klapka wlewu paliwa), spryskiwacz szyby przedniej, układ oczyszczania reflektorów

14

wzmacniacz muzyki

15

wolny

16

Poduszki bezpieczeństwa

17

wolny

18

Blokada kolumny kierownicy, KESSY (system bezkluczykowego blokowania)

19

Zestaw wskaźników, połączenie alarmowe, usługi online

20

Phone boxUSB-Przyłącza przednie

21

Kamera cofania, widok otoczenia (Top View)

22

Wentylacja siedziska z przodu

23

Oświetlenie wnętrza z przodu, mikrofon, obsługa dachu przesuwno-uchylnego

24

wolny

25

Napinacz pasa – z przodu z lewej

26

Zamek centralny + podnośnik szyb (prawa strona pojazdu), lusterko zewnętrzne prawe (ogrzewanie, funkcja składania, regulacja powierzchni lusterka)

27

Napinacz pasa – z przodu z prawej

28

System kontroli akumulatora wysokiego napięcia – bezpieczne wyłączenie systemu wysokiego napięcia

Bezpiecznik może wymieniać tylko specjalistyczna firma!

29

Hak holowniczy

30

urządzenie Infotainment

31

Hak holowniczy

32

ogrzewanie tylnych siedzeń

33

wolny

34

gniazdo 230 V

35

Zewnętrzne oświetlenie pojazdu, światła przeciwmgielne lewe

36

Klimatyzacja

37

Elektryczna pokrywa bagażnika

38

wolny

39

ogrzewanie kierownicy

40

wolny

41

magistrala danych

42

Automatyczna skrzynia biegów, wskaźnik biegów

43

Klimatyzacja przednia, klimatyzacja tylna, ogrzewanie dodatkowe (ogrzewanie postojowe), ogrzewanie tylnej szyby

44

Asystent zmiany pasa ruchu (Side Assist), port diagnostyczny, czujnik deszczu, system automatycznego poziomowania reflektorów, hamulec postojowy, system alarmowy, przełącznik świateł, przyciski w konsoli środkowej

45

Układ elektroniczny kolumny kierownicy, dźwignia sterująca pod kierownicą

46

Ekran Infotainment, wyświetlacz Head-up

47

Adaptacyjna regulacja podwozia (DCC)

48

wolny

49

wolny

50

wolny

51

wolny

52

gniazdo 12 V w bagażniku

53

Bezdotykowa obsługa pokrywy bagażnika

54

wolny

55

wolny

56

wolny

57

wolny

58

Asystent parkowania, pomoc w parkowaniu, przedni czujnik radarowy, kamera przednia do systemów asystujących

59

Hamulec postojowy, klimatyzacja, czujnik biegu wstecznego, lusterko wewnętrzne, generator dźwięku silnika (Octavia) RS)

60

Złącze diagnostyczne

61

Przełącznik pedału sprzęgła, układ wysokiego napięcia, elektronika napędu elektrycznego

62

USB tył, USB na lusterku wewnętrznym

63

wolny

64

wolny

65

Generator dźwięku silnika

66

wycieraczka szyby tylnej

67

Ogrzewanie szyby tylnej

Zobacz także:  Skoda Superb II (2010-2011) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika

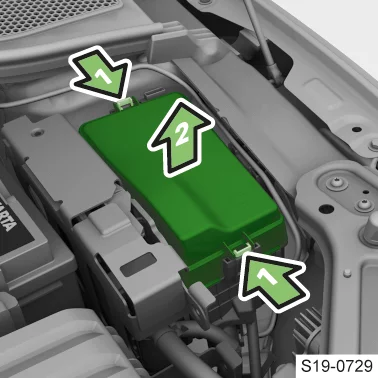

Skoda Octavia iV plug-in (2022) - schematy bezpieczników i przekaźników
  • Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.

  • Zmień bezpiecznik.

  • Załóż pokrywę i zatrzaśnij.

  • Dopasuj prawidłowo pokrywę i zaczep mocno.

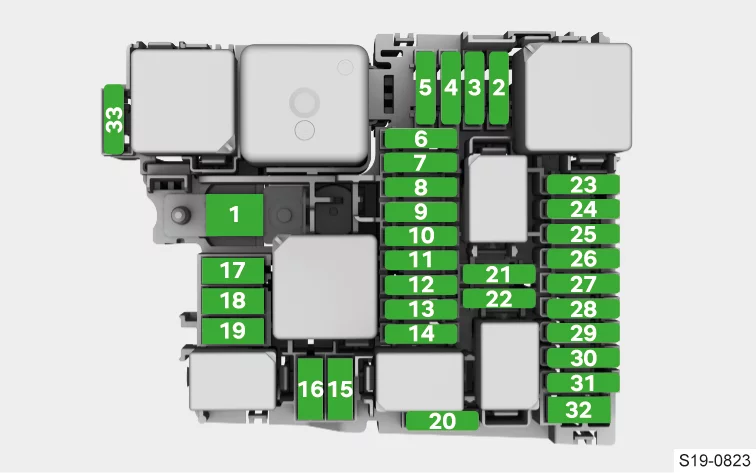

Skoda Octavia iV plug-in (2022) - schematy bezpieczników i przekaźników

Numer

Opis

1

Wspomaganie kierownicy

Bezpiecznik może wymieniać tylko specjalistyczna firma!

2

System pomocy ESC, układ sterowania silnika, elementy silnika

3

Ładowarka do akumulatora wysokiego napięcia, napęd elektryczny

4

Lewy reflektor przedni

5

Prawy przedni reflektor

6

System alarmowy

7

wolny

8

Urządzenie wspomagania hamulców

9

sygnał dźwiękowy

10

wycieraczki przednie

11

Klimatyzacja

12

wolny

13

System wspomagania ESC

14

Ogrzewanie dodatkowe (ogrzewanie postojowe)

15

System wspomagania ESC

16

Automatyczna skrzynia biegów

17

Ogrzewanie

18

Ogrzewanie

19

wolny

20

Blokada mechanizmu różnicowego przedniej osi VAQ

21

wolny

22

wolny

23

układ sterowania silnika

24

części silnika

25

części silnika

26

części silnika

27

Sondy lambda

28

części silnika

29

Pompa paliwa

30

części silnika

31

wolny

32

Ogrzewanie szyby przedniej

33

Ogrzewanie

Zobacz także:  Skoda Yeti (2014) - schematy bezpieczników i przekaźników
