Skoda Octavia IV (2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia IV z lat: 2020. Skoda Octavia IV zadebiutowała w 2019 roku jako model na rok 2020. Jest to czwarta generacja popularnego modelu, który cieszy się dużą popularnością w Europie. Samochód zyskał nowoczesny wygląd, a także został wyposażony w nowe technologie i […]

05/12/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia IV z lat: 2020.

Skoda Octavia IV zadebiutowała w 2019 roku jako model na rok 2020. Jest to czwarta generacja popularnego modelu, który cieszy się dużą popularnością w Europie. Samochód zyskał nowoczesny wygląd, a także został wyposażony w nowe technologie i ulepszenia mechaniczne.

Wersja z 2020 roku została zbudowana na bazie nowej platformy MQB Evo, co pozwoliło na zmniejszenie masy samochodu oraz poprawę osiągów i efektywności. Skoda Octavia IV oferowana jest z szeroką gamą silników benzynowych, diesla oraz hybrydowych. W zależności od wybranej opcji, samochód może być wyposażony w manualną lub automatyczną skrzynię biegów oraz napęd na przednie lub wszystkie koła.

Wnętrze Octavii IV zostało zaprojektowane z myślą o maksymalnym komforcie i funkcjonalności dla kierowcy i pasażerów. W standardzie samochód wyposażony jest w liczne udogodnienia, takie jak klimatyzacja, system multimedialny, system bezpieczeństwa, a także wiele innych.

W sumie Skoda Octavia IV jest bardzo dobrym wyborem dla osób poszukujących komfortowego i niezawodnego samochodu klasy średniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Octavia IV (2021) - schematy bezpieczników i przekaźników



Bezpieczniki w tablicy rozdzielczej

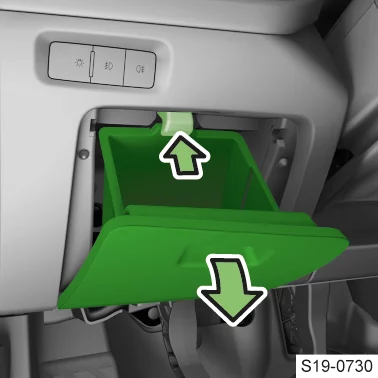

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie

  • Otworzyć schowek po stronie kierowcy.

Skoda Octavia IV (2020) - schematy bezpieczników i przekaźników

  • Naciśnij przycisk i otwórz schowek.

  • Wymienić bezpiecznik.

  • Zamknąć schowek.

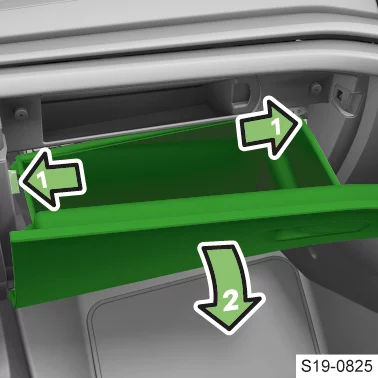

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie

  • Otworzyć schowek po stronie pasażera.

Skoda Octavia IV (2020) - schematy bezpieczników i przekaźników
  • Zwolnij drążek hamulcowy schowka.

Skoda Octavia IV (2020) - schematy bezpieczników i przekaźników
  • Naciśnij występy blokujące, schowek schowa się.

  • Wymienić bezpiecznik.

  • Włóż i zablokuj drążek hamulcowy.

  • Zamknąć schowek.

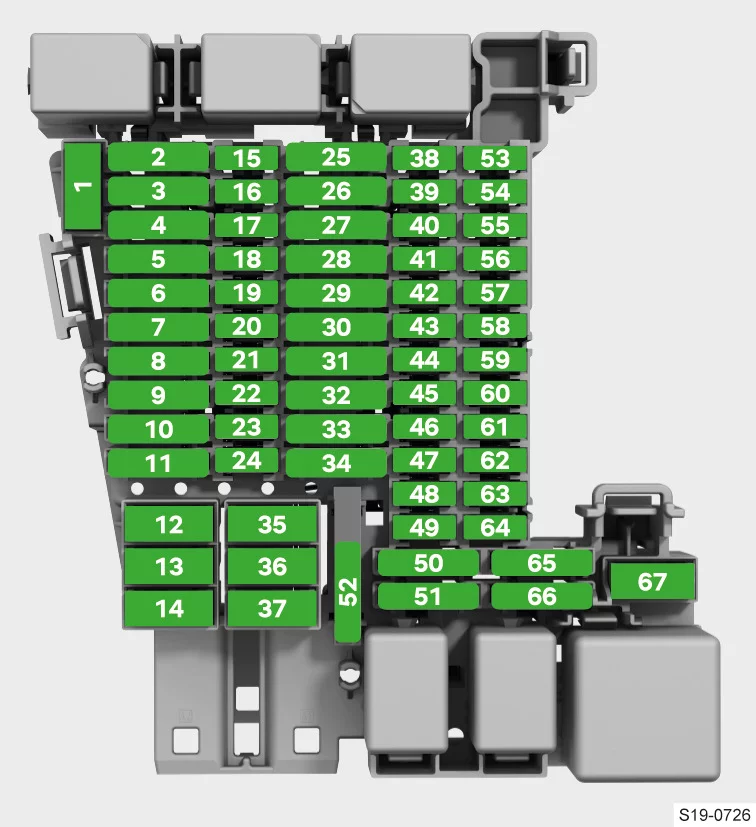

Skoda Octavia IV (2020) - schematy bezpieczników i przekaźników

Numer

Opis

1

Pusty

2

Pusty

3

Hak holowniczy

4

SCR (AdBlue®)

5

Dźwignia sterująca (Automatyczna skrzynia)

6

Oświetlenie wnętrza

7

Ogrzewanie siedzeń przednich

8

Dach przesuwno-uchylny

9

Centralny zamek + podnośnik szyb (lewa strona pojazdu), lewe lusterko zewnętrzne (ogrzewanie, funkcja składania, regulacja powierzchni lusterka)

10

Pusty

11

Hak holowniczy

12

Oświetlenie pojazdu – strona prawa

13

Zamek centralny (drzwi tylne i pokrywa bagażnika, klapka wlewu paliwa), spryskiwacz szyby przedniej, system czyszczenia reflektorów

14

wzmacniacz muzyki

15

Pusty

16

Poduszki bezpieczeństwa

17

SCR (AdBlue®)

18

Blokada kolumny kierownicy, KESSY (system bezkluczykowego rozruchu)

19

Zestaw wskaźników, połączenie alarmowe, usługi online

20

Phonebox, złącza USB

21

Kamera cofania, system obserwacji otoczenia (Top View)

22

Wentylacja siedziska z przodu

23

Oświetlenie wnętrza z przodu, mikrofon, obsługa dachu przesuwno-uchylnego

24

napęd na wszystkie koła

25

Napinacz pasa – z przodu z lewej

26

Centralny zamek + podnośnik szyb (prawa strona pojazdu), lewe lusterko zewnętrzne (ogrzewanie, funkcja składania, regulacja powierzchni lusterka)

27

Napinacz pasa – z przodu z prawej

28

Pusty

29

Hak holowniczy

30

urządzenie Infotainment

31

Hak holowniczy

32

ogrzewanie tylnych siedzeń

33

Pusty

34

gniazdo 230 V

35

Oświetlenie pojazdu – strona lewa

36

Klimatyzacja

37

Elektryczna pokrywa bagażnika

38

Pusty

39

ogrzewanie kierownicy

40

Pusty

41

magistrala danych

42

Automatyczna skrzynia biegów, wskaźnik biegów

43

Klimatyzacja przednia, klimatyzacja tylna, ogrzewanie dodatkowe (ogrzewanie postojowe), ogrzewanie tylnej szyby

44

Asystent zmiany pasa ruchu (Side Assist), złącze diagnostyczne, czujnik deszczu do świateł, automatyczna regulacja zasięgu reflektorów, hamulec postojowy, alarm, włącznik światła, przyciski w konsoli środkowej

45

Elektronika kolumny kierownicy, dźwignia obsługowa pod kierownicą

46

Ekran Infotainment, wyświetlacz przezierny

47

Układ aktywnego zawieszenia (DCC)

48

Pusty

49

Pusty

50

Pusty

51

Pusty

52

gniazdo 12 V w bagażniku

53

Bezdotykowa obsługa pokrywy bagażnika

54

Pusty

55

Pusty

56

Pusty

57

Pusty

58

Asystent parkowania, pomoc w parkowaniu, przedni czujnik radarowy, kamera przednia do systemów asystujących

59

Hamulec postojowy, klimatyzacja, czujnik biegu wstecznego, lusterko wewnętrzne, generator dźwięku silnika

60

Złącze diagnostyczne

61

Przełącznik pedału sprzęgła, uruchomienie silnika

62

USB tylne, USB na lusterku wewnętrznym

63

Pusty

64

Pusty

65

Pusty

66

wycieraczka szyby tylnej

67

Ogrzewanie szyby tylnej

Zobacz także:  Skoda Citigo (2011) - schematy bezpieczników i przekaźników

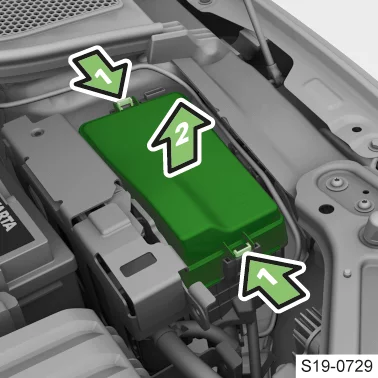

Bezpieczniki w komorze silnika

Skoda Octavia IV (2020) - schematy bezpieczników i przekaźników
  • Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.

  • Wymienić bezpiecznik.

  • Załóż pokrywę i zatrzaśnij.



  • Dopasuj prawidłowo pokrywę i zaczep mocno.

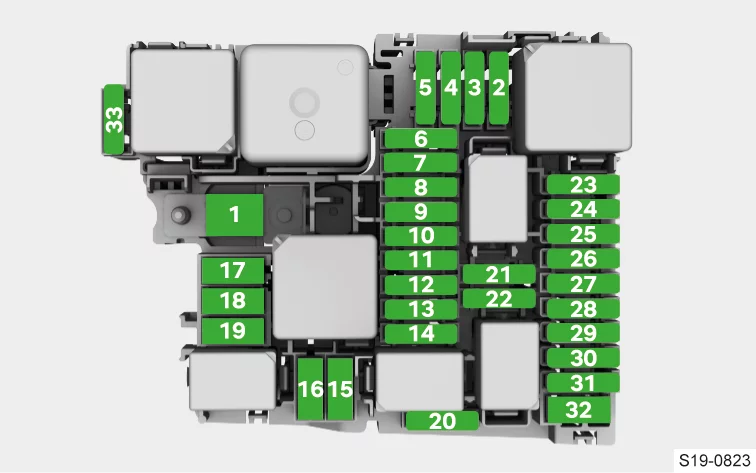

Skoda Octavia IV (2020) - schematy bezpieczników i przekaźników

Numer

Opis

1

Wspomaganie kierownicy.

Bezpiecznik może wymieniać tylko specjalistyczna firma!

2

ESC, układ sterowania silnika, elementy silnika

3

Zapłon, CNG

4

Lewy reflektor przedni

5

Prawy przedni reflektor

6

System alarmowy

7

Automatyczna skrzynia biegów

8

Urządzenie wspomagania hamulców

9

sygnał dźwiękowy

10

wycieraczki przednie

11

Pusty

12

Automatyczna skrzynia biegów

13

ESC

14

Ogrzewanie dodatkowe (ogrzewanie postojowe)

15

ESC

16

Pusty

17

Ogrzewanie

18

Ogrzewanie

19

Pusty

20

Blokada poprzeczna przedniej osi (VAQ)

21

układ sterowania silnika

22

Rozrusznik

23

układ sterowania silnika

24

części silnika

25

części silnika

26

części silnika

27

Sonda lambda, filtr cząstek stałych, czujnik NOx

28

części silnika

29

Pompa paliwa

30

Pusty

31

Pusty

32

Ogrzewanie szyby przedniej

33

Ogrzewanie

Zobacz także:  Skoda Felicia (1994-2001) - schematy bezpieczników i przekaźników
