W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia II z lat: 2012.
Skoda Octavia II z rocznika 2012 to ostatni rok produkcji tej generacji modelu. Octavia II była produkowana od 2004 do 2013 roku i była jednym z najbardziej udanych modeli marki Skoda. W porównaniu do poprzednika, Octavia II była większa i bardziej przestronna, a jednocześnie oferowała bardziej zaawansowane technologicznie opcje.
W 2012 roku Skoda wprowadziła do Octavii II niewielkie zmiany stylistyczne, w tym nowe reflektory i zmodyfikowaną atrapę chłodnicy. Wersja liftback została zastąpiona przez nową wersję kombi, która oferowała jeszcze więcej miejsca dla pasażerów i bagażu. W tym roku wprowadzono również nową wersję RS, która była wyposażona w mocniejszy silnik i sportowe zawieszenie.
Pod względem silnikowym, Octavia II z rocznika 2012 oferowała szeroką gamę jednostek napędowych, w tym benzynowe i wysokoprężne silniki o mocy od 75 do 200 KM. W zależności od wybranej wersji, dostępne były ręczna lub automatyczna skrzynia biegów, a także napęd na przednią lub na cztery koła.
Podsumowując, Skoda Octavia II z rocznika 2012 była dojrzałym i udanym modelem, który oferował dużą przestrzeń, zaawansowane technologie i szeroką gamę jednostek napędowych.

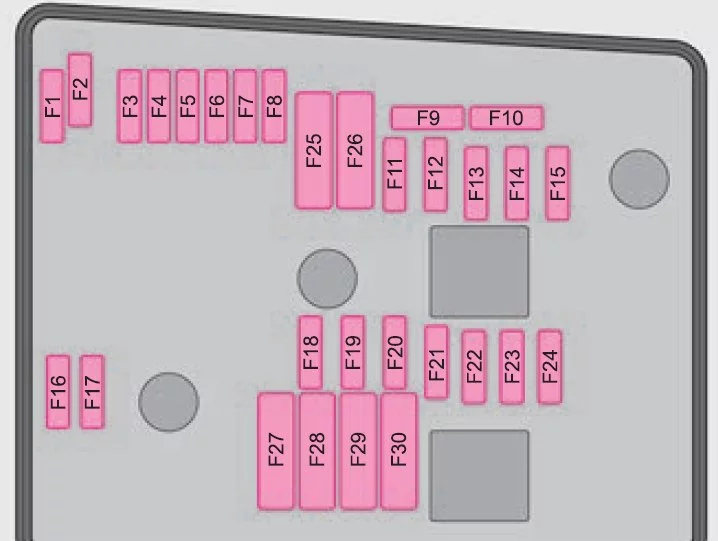

Skrzynka bezpieczników w komorze silnika
| Numer | Opis |
| F1 | Nie przypisano |
| F2 | Sterownik automatycznej skrzyni biegów DQ 200 |
| F3 | Obwód pomiarowy |
| F4 | Zawory do ABS |
| F5 | Jednostka sterująca automatycznej skrzyni biegów |
| F6 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów. |
| F7 | Zacisk zasilania 15;
Rozrusznik. |
| F8 | Radio |
| F9 | Nie przypisano |
| F10 | Jednostka sterująca silnika;
Przekaźnik główny. |
| F11 | Jednostka sterująca do ogrzewania postojowego |
| F12 | Jednostka sterująca dla magistrali danych CAN |
| F13 | Jednostka sterująca silnika |
| F14 | Zapłon |
| F15 | Sonda lambda |
| Przekaźnik systemu świec żarowych | |
| F 16 | Centralna jednostka sterująca;
Prawy główny reflektor; Prawa tylna jednostka oświetleniowa. |
| F17 | Klakson |
| F18 | Wzmacniacz do cyfrowego procesora dźwięku |
| F19 | Wycieraczka szyby przedniej |
| F20 | Pompa wodna |
| Zawór dozowania paliwa | |
| F21 | Sonda lambda |
| F22 | Przełącznik pedału sprzęgła;
Przełącznik pedału hamulca. |
| F23 | Pompa powietrza wtórnego |
| Miernik masy powietrza | |
| Pompa wysokiego ciśnienia paliwa | |
| F24 | Filtr z węglem aktywnym;
Zawór recyrkulacji spalin. |
| F25 | Pompa do ABS |
| F26 | Centralna jednostka sterująca;
Lewy główny reflektor; Lewy tylny reflektor. |
| F27 | Pompa powietrza wtórnego |
| System świec żarowych | |
| F28 | Nie przypisano |
| F29 | Zacisk zasilania 30 |
| F30 | Terminal Xa) |
| a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | |

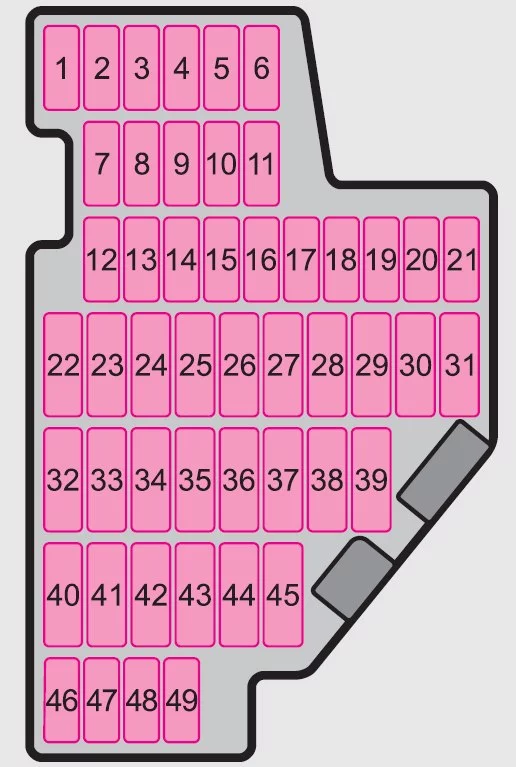

Skrzynka bezpieczników w desce rozdzielczej
| Numer | Opis |
| 1 | Gniazdo diagnostyczne;
Sterownik silnika; Elektryczna pompa paliwa. |
| 2 | Jednostka sterująca dla ABS, ESP |
| 3 | Poduszka powietrzna |
| 4 | Ogrzewanie;
Klimatyzacja; Światła cofania. |
| 5 | Jednostka sterująca do regulacji wiązki reflektorów |
| 6 | Zestaw wskaźników;
Jednostka sterująca automatycznej skrzyni biegów; Jednostka sterująca elektromechanicznego wspomagania kierownicy; Pomoc przy parkowaniu; Sprzęgło Haldex. |
| 7 | Nie przypisano |
| 8 | Nie przypisano |
| 9 | Nie przypisano |
| 10 | Nie przypisano |
| 11 | Nie przypisano |
| 12 | Centralny zamek centralny |
| 13 | Gniazdo diagnostyczne;
Włącznik światła. |
| 14 | Sterownik automatycznej skrzyni biegów;
Blokada dźwigni sterującej. |
| 15 | Centralna jednostka sterująca – oświetlenie wnętrza |
| 16 | Climatronic |
| 17 | Nie przypisano |
| 18 | Wycieraczka tylnej szyby |
| 19 | Jednostka sterująca do wykrywania przyczepy |
| 20 | Nie przypisano |
| 21 | Światła zakrętowe po lewej i prawej stronie |
| 22 | Dmuchawa powietrza do Climatronic |
| 23 | Przednie okno elektryczne |
| 24 | Zapalniczka |
| 25 | Ogrzewanie tylnej szyby |
| Ogrzewanie szyby tylnej;
Ogrzewanie postojowe (ogrzewanie i wentylacja postojowa). |
|
| 26 | Gniazdo zasilania w bagażniku |
| 27 | Przekaźnik pompy paliwa;
Zawory wtryskowe (silnik wysokoprężny). |
| 28 | Radio |
| 29 | Jednostka sterująca silnika;
Nagrzewnica wentylacyjna skrzyni korbowej. |
| 30 | Jednostka sterująca automatycznej skrzyni biegów |
| 31 | Pompa próżniowa |
| 32 | Tylne okno elektryczne |
| 33 | Elektryczny dach przesuwno-uchylny |
| 34 | Jednostka sterująca dla funkcji komfortu |
| 35 | System alarmowy antykradzieżowy |
| 36 | System czyszczenia reflektorów |
| 37 | Ogrzewanie przednich siedzeń |
| 38 | Podgrzewane tylne siedzenia |
| 39 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów. |
| 40 | Dmuchawa do ogrzewania i klimatyzacji |
| 41 | Nie przypisano |
| 42 | Nie przypisano |
| 43 | Urządzenie holownicze |
| 44 | Urządzenie holownicze |
| 45 | Urządzenie holownicze |
| 46 | Podgrzewacze siedzeń |
| 47 | Przekaźnik do ogrzewania postojowego |
| 48 | Telefon |
| 49 | Przełącznik światła |
