Skoda Octavia II (2011) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia II z lat: 2011.

Skoda Octavia II z rocznika 2011 to samochód klasy średniej, który był produkowany w latach 2004-2013. W porównaniu do poprzednich lat, model ten przeszedł kilka zmian, w tym w kwestii wyposażenia oraz stylistyki.

W standardzie auto oferowało m.in. elektryczne sterowanie szyb, klimatyzację manualną, system audio z 8 głośnikami, a także podgrzewane lusterka boczne. W wyższych wersjach wyposażenia znalazły się m.in. system nawigacji satelitarnej, skórzana tapicerka, podgrzewane fotele przednie oraz reflektory ksenonowe.

W 2011 roku Skoda wprowadziła do oferty także nowe jednostki napędowe, w tym silnik benzynowy 1.4 TSI oraz turbodiesla 1.6 TDI. W zależności od wersji silnikowej, auto oferowane było z manualną lub automatyczną skrzynią biegów.

Octavia II to samochód, który cieszył się dużą popularnością ze względu na swoją funkcjonalność, przestronność, solidność wykonania oraz stosunkowo niskie koszty utrzymania.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

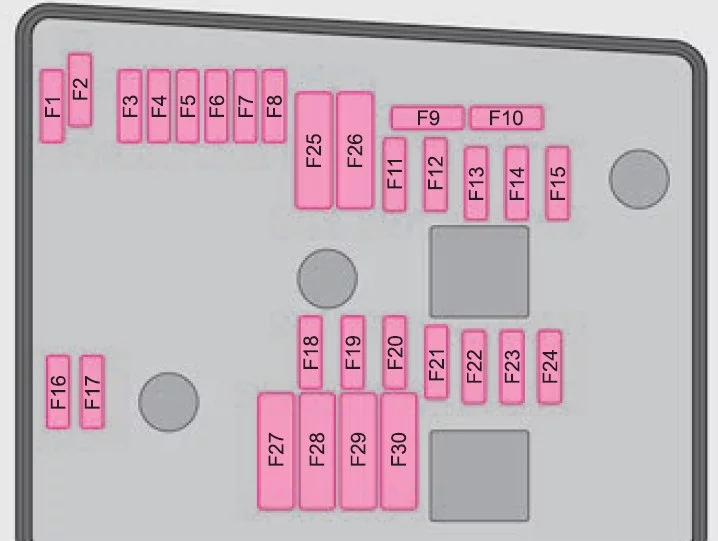

Skrzynka bezpieczników w komorze silnika

Skoda Octavia II (2011) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F1 Nie przypisano —
F2 Sterownik automatycznej skrzyni biegów DQ 200 30
F3 Obwód pomiarowy 5
F4 Zawory do ABS 30/20
F5 Jednostka sterująca automatycznej skrzyni biegów 15
F6 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.

 5
F7 Zacisk zasilania 15;

Rozrusznik.

 40
F8 Radio 15
F9 Telefon 5
F10 Jednostka sterująca silnika;

Przekaźnik główny.

 5/10
F11 Jednostka sterująca do ogrzewania postojowego 20
F12 Jednostka sterująca dla magistrali danych CAN 5
F13 Jednostka sterująca silnika 15/30
F14 Zapłon 20
F15 Sonda lambda 15
Przekaźnik systemu świec żarowych 5
F 16 Centralna jednostka sterująca;

Prawy główny reflektor;

Prawa tylna jednostka oświetleniowa.

 30
F17 Klakson 15
F18 Wzmacniacz do cyfrowego procesora dźwięku 30
F19 Wycieraczka szyby przedniej 30
F20 Pompa wodna 10
Zawór dozowania paliwa 20
F21 Sonda lambda 10/15
Pompa próżniowa 20
F22 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.

 5
F23 Pompa powietrza wtórnego 5
Miernik masy powietrza 10
Pompa wysokiego ciśnienia paliwa 15
F24 Filtr z węglem aktywnym;

Zawór recyrkulacji spalin.

 10
F25 Pompa do ABS 30/40
F26 Centralna jednostka sterująca;

Lewy główny reflektor;

Lewy tylny reflektor.

 30
F27 Pompa powietrza wtórnego 40
System świec żarowych 50
F28 Nie przypisano —
F29 Zacisk zasilania 30 50
F30 Terminal Xa) 40
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

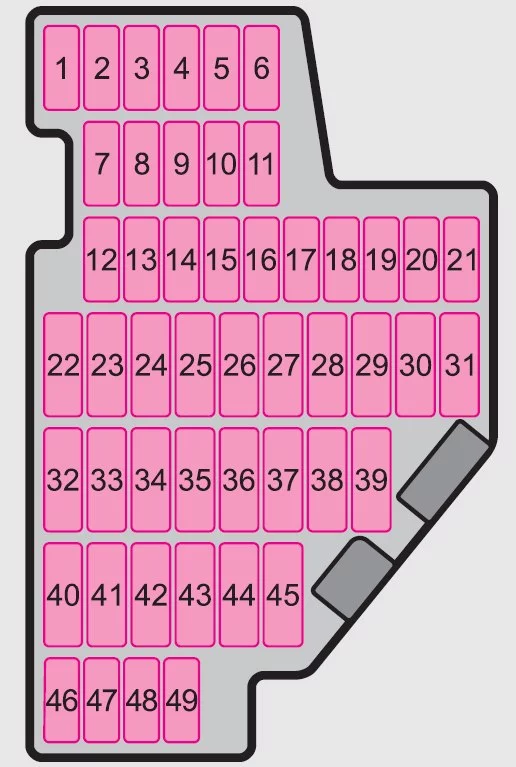

Skrzynka bezpieczników w desce rozdzielczej

Skoda Octavia II (2011) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Gniazdo diagnostyczne;

Sterownik silnika;

Elektryczna pompa paliwa.

 10
2 Jednostka sterująca dla ABS, ESP 5
3 Poduszka powietrzna 5
4 Ogrzewanie;

Klimatyzacja;

Światła cofania.

 5
5 Jednostka sterująca do regulacji wiązki reflektorów 5
6 Zestaw wskaźników;

Jednostka sterująca automatycznej skrzyni biegów;

Jednostka sterująca elektromechanicznego wspomagania kierownicy;

Pomoc przy parkowaniu;

Sprzęgło Haldex.

 5
7 Nie przypisano —
8 Nie przypisano —
9 Nie przypisano —
10 Nie przypisano —
11 Nie przypisano —
12 Centralny zamek centralny 10
13 Gniazdo diagnostyczne;

Włącznik światła.

 10
14 Sterownik automatycznej skrzyni biegów;

Blokada dźwigni sterującej.

 5
15 Centralna jednostka sterująca – oświetlenie wnętrza 7,5
16 Climatronic 10
17 Nie przypisano —
18 Nie przypisano —
19 Jednostka sterująca do wykrywania przyczepy 5
20 Nie przypisano —
21 Światła zakrętowe po lewej i prawej stronie 10
22 Dmuchawa powietrza do Climatronic 40
23 Przednie okno elektryczne 30
24 Zapalniczka 25
25 Ogrzewanie tylnej szyby 25
Ogrzewanie szyby tylnej;

Ogrzewanie postojowe (ogrzewanie i wentylacja postojowa).

 30
26 Gniazdo zasilania w bagażniku 20
27 Przekaźnik pompy paliwa;

Zawory wtryskowe (silnik wysokoprężny).

 15
28 Nie przypisano —
29 Jednostka sterująca silnika;

Nagrzewnica wentylacyjna skrzyni korbowej.

 10
30 Jednostka sterująca automatycznej skrzyni biegów 20
31 Pompa próżniowa 20
32 Tylne okno elektryczne 30
33 Elektryczny dach przesuwno-uchylny 25
34 Jednostka sterująca dla funkcji komfortu 20
35 System alarmowy antykradzieżowy 5
36 System czyszczenia reflektorów 20
37 Ogrzewanie przednich siedzeń 30
38 Podgrzewane tylne siedzenia 30
39 Nie przypisano —
40 Dmuchawa do ogrzewania i klimatyzacji 40
41 Wycieraczka tylnej szyby 15
42 Nie przypisano —
43 Urządzenie holownicze 15
44 Urządzenie holownicze 20
45 Urządzenie holownicze 15
46 Podgrzewane dysze spryskiwaczy przedniej szyby 5
47 Przekaźnik do ogrzewania postojowego 5
48 Nie przypisano —
49 Przełącznik światła 5

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
