Skoda Favorit (Forman) (1987-1995) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Favorit (Forman) z lat: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

Przedział pasażerski

Skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą po stronie pasażera i jest zakryta pokrywą.

Odkręcając mocowanie, zobaczysz sam blok. Będzie również opatrzony oznaczeniem bezpieczników.

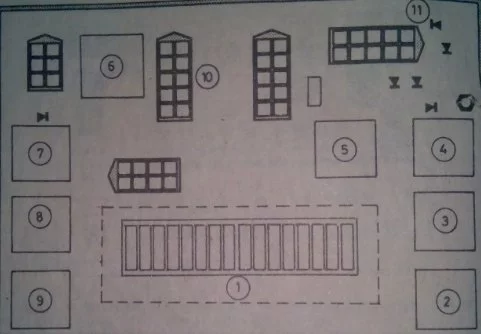

Opis

1. Bezpieczniki
2. Przekaźnik tylnych świateł przeciwmgielnych
3. Przekaźnik przednich świateł przeciwmgielnych
4. Przekaźnik świateł mijania
5. Przekaźnik rezerwowy
6. Przekaźnik przerywacza wycieraczek szyby przedniej
7. Podgrzewany przekaźnik tylnej szyby
8. Przekaźnik świateł drogowych
9. Przekaźniki bezpiecznikowe 5,6,7 Specyficzne dla pojazdu
10. Blok zacisków
11. Dioda

Przeznaczenie bezpieczników

Typ 1

1. 15A – Gniazdo do naprawy latarki, lamp, oświetlenia wewnętrznego, światła hamowania, sygnału dźwiękowego, świateł hamowania awaryjnego
2. 7,5А / 15А – Silniki wycieraczek przedniej i tylnej szyby, wspólne silniki, światła cofania, gaźnik
3. 7.5A – Kierunkowskazy, oświetlenie deski rozdzielczej i lampki ostrzegawcze
4. 15A – Silnik wentylatora chłodnicy
5. 15A – Ogrzewana tylna szyba
6. 15A – Silnik dmuchawy nagrzewnicy
7. 7,5 A – Lewe światła pozycyjne, oświetlenie tablicy rejestracyjnej
8. 7,5A – Prawe światła pozycyjne
9. 7,5А – Światła mijania lewego reflektora
10. 7,5А – Światło mijania prawego reflektora
11. 15A – Przednie i tylne światła przeciwmgielne
12. 7,5A – Światła drogowe prawego reflektora
13. 7,5A – Światła drogowe lewego reflektora
14. 15A – Zapasowy

Typ 2

1. 15A – Zapasowy
2. 15A – Ogrzewana tylna szyba
3. 7,5A – Światła drogowe lewego reflektora i lampka kontrolna
4. 7,5A – Światła drogowe prawego reflektora
5. 15A – Silniki wycieraczek szyby przedniej i tylnej oraz świateł cofania
6. 15A – System ostrzegania o niskim poziomie płynu hamulcowego, włącznik alarmu, włącznik odmgławiacza tylnej szyby, deska rozdzielcza, system ostrzegania o zapięciu pasów bezpieczeństwa, zegar cyfrowy
7. 15A – Silnik wentylatora chłodnicy i gaźnik
8. 15A – Silnik dmuchawy nagrzewnicy
9. 15A – Przełącznik świateł awaryjnych, włącznik świateł mijania. światło hamowania, oświetlenie wnętrza i deska rozdzielcza
10. 7,5A – Tylne światła przeciwmgłowe i lampka kontrolna
11. 7,5A – Lewe przednie światło przeciwmgielne i lampka kontrolna
12. 7,5A – Prawe przednie światło przeciwmgielne
13. 7,5А – Światła mijania lewego reflektora
14. 7,5A – Światła mijania prawego reflektora i lampka kontrolna
15. 7,5 A – Lewe światła pozycyjne i podświetlenie przełączników
16. 7,5A – Prawe światła pozycyjne i oświetlenie deski rozdzielczej
