W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia IV z lat: 2023
Skoda Octavia IV to samochód klasy średniej produkowany od 2019 roku. Jest to czwarta generacja popularnego modelu, zastępująca wcześniejszą wersję, która była produkowana od 2013 roku.
Octavia IV została zbudowana na nowej platformie MQB Volkswagen Group, co pozwoliło na zwiększenie rozmiarów samochodu i zapewnienie większej przestrzeni dla pasażerów i bagażu. Model ten charakteryzuje się nowoczesnym i atrakcyjnym wyglądem z agresywnie stylizowanymi reflektorami LED i charakterystyczną atrapą chłodnicy.
W ofercie Octavii IV dostępne są różne silniki, w tym benzynowe i diesle, o mocy od 110 do 204 KM. Możliwe jest również wybranie hybrydowej wersji iV, która łączy silnik spalinowy z elektrycznym, zapewniając oszczędność paliwa i mniejsze emisje spalin.
Wnętrze Octavii IV jest przestronne i nowoczesne, z bogatym wyposażeniem w standardzie i opcjonalnymi dodatkami, takimi jak panoramiczny dach czy podgrzewane fotele. W samochodzie zastosowano też najnowsze technologie, w tym dotykowy ekran multimedialny, asystenta jazdy czy system nagłośnienia marki Canton.
Octavia IV to samochód, który łączy w sobie funkcjonalność, styl i nowoczesne technologie, sprawiając, że jest to popularny wybór w segmencie klasy średniej.
Bezpieczniki w tablicy rozdzielczej

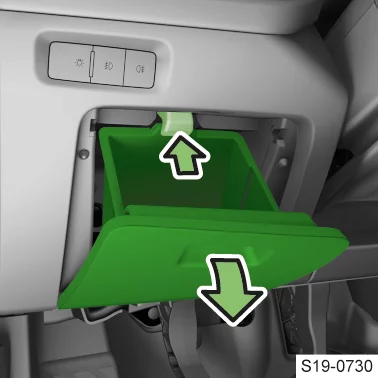

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie
Naciśnij przycisk i otwórz schowek.
Wymienić bezpiecznik.
Zamknąć schowek.

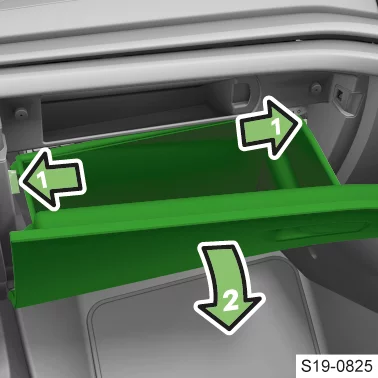

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie
Otworzyć schowek po stronie pasażera.
Zwolnij drążek hamulcowy schowka.
Naciśnij występy blokujące, schowek schowa się.
Wymienić bezpiecznik.
Włóż i zablokuj drążek hamulcowy.
Zamknąć schowek.
|

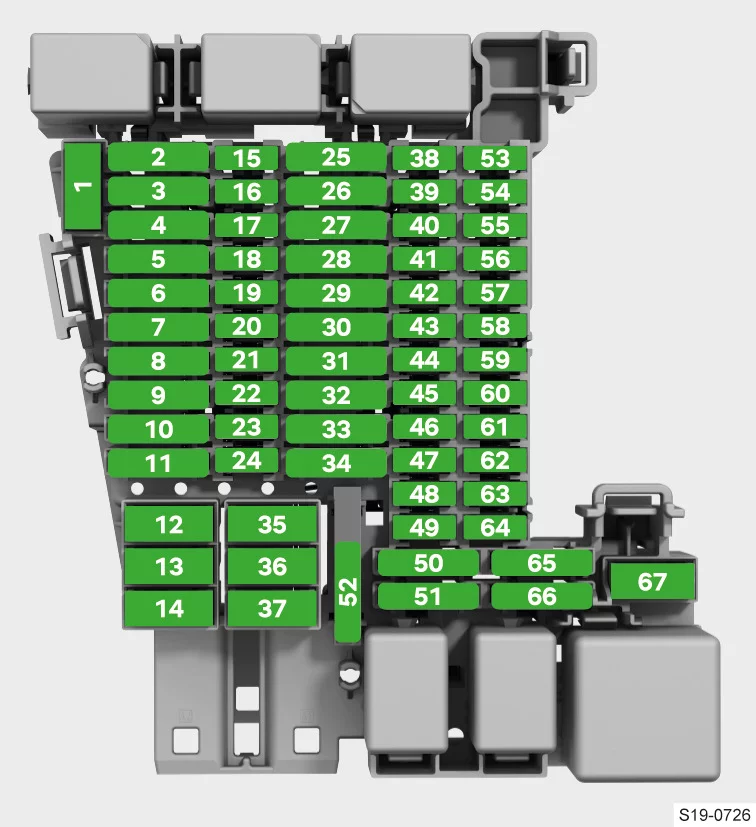

Numer |
Opis |
|---|---|
|
1 |
Pusty |
|
2 |
Pusty |
|
3 |
Zaczep do holowania |
|
4 |
SCR (AdBlue®) |
|
5 |
Dźwignia sterująca (Automatyczna skrzynia) |
|
6 |
Oświetlenie wnętrza |
|
7 |
Ogrzewanie przednich foteli |
|
8 |
Dach przesuwno-uchylny |
|
9 |
Centralny zamek + podnośnik szyb (po lewej stronie pojazdu), lusterko zewnętrzne lewe (ogrzewanie, funkcja składania, regulacja powierzchni lusterka) |
|
10 |
Pusty |
|
11 |
Zaczep do holowania |
|
12 |
Zewnętrzne oświetlenie pojazdu, prawe światło przeciwmgielne, wysoko zamontowane światło hamowania, oświetlenie tablicy rejestracyjnej |
|
13 |
Zamek centralny (drzwi tylne i pokrywa bagażnika, klapka wlewu paliwa), spryskiwacz szyby przedniej, układ oczyszczania reflektorów |
|
14 |
wzmacniacz muzyki |
|
15 |
Pusty |
|
16 |
Poduszki bezpieczeństwa |
|
17 |
SCR (AdBlue®) |
|
18 |
Blokada kolumny kierownicy, KESSY (system bezkluczykowego blokowania) |
|
19 |
Zestaw wskaźników, połączenie alarmowe, usługi online |
|
20 |
Phone box, USB-Przyłącza przednie |
|
21 |
Kamera cofania, widok otoczenia (Top View) |
|
22 |
Wentylacja przednich foteli, urządzenie telematyczne |
|
23 |
Oświetlenie wnętrza z przodu, mikrofon, obsługa dachu przesuwno-uchylnego |
|
24 |
napęd na wszystkie koła |
|
25 |
Napinacz pasa – z przodu z lewej |
|
26 |
Zamek centralny + podnośnik szyb (prawa strona pojazdu), lusterko zewnętrzne prawe (ogrzewanie, funkcja składania, regulacja powierzchni lusterka) |
|
27 |
Napinacz pasa – z przodu z prawej |
|
28 |
Pusty |
|
29 |
Zaczep do holowania |
|
30 |
Infotainment |
|
31 |
Zaczep do holowania |
|
32 |
ogrzewanie tylnych siedzeń |
|
33 |
Pusty |
|
34 |
Gniazdo 230 V |
|
35 |
Zewnętrzne oświetlenie pojazdu, światła przeciwmgielne lewe |
|
36 |
Klimatyzacja |
|
37 |
Elektryczna pokrywa bagażnika |
|
38 |
Pusty |
|
39 |
Ogrzewanie kierownicy |
|
40 |
Pusty |
|
41 |
magistrala danych |
|
42 |
Automatyczna skrzynia biegów, wskaźnik biegów |
|
43 |
Klimatyzacja przednia, klimatyzacja tylna, ogrzewanie dodatkowe (ogrzewanie postojowe), ogrzewanie tylnej szyby |
|
44 |
Asystent zmiany pasa ruchu (Side Assist), port diagnostyczny, czujnik deszczu, system automatycznego poziomowania reflektorów, hamulec postojowy, system alarmowy, przełącznik świateł, przyciski w konsoli środkowej |
|
45 |
Układ elektroniczny kolumny kierownicy, dźwignia sterująca pod kierownicą |
|
46 |
Ekran Infotainment, wyświetlacz Head-up |
|
47 |
Adaptacyjna regulacja podwozia (DCC) |
|
48 |
Pusty |
|
49 |
Pusty |
|
50 |
Pusty |
|
51 |
Pusty |
|
52 |
gniazdo 12 V w bagażniku |
|
53 |
Bezdotykowa obsługa pokrywy bagażnika |
|
54 |
Pusty |
|
55 |
Pusty |
|
56 |
Pusty |
|
57 |
Pusty |
|
58 |
Asystent parkowania, pomoc w parkowaniu, przedni czujnik radarowy, kamera przednia do systemów asystujących |
|
59 |
Hamulec postojowy, klimatyzacja, czujnik biegu wstecznego, lusterko wewnętrzne, generator dźwięku silnika (Octavia) RS) |
|
60 |
Złącze diagnostyczne, urządzenie telematyczne |
|
61 |
Przełącznik pedału sprzęgła, uruchomienie silnika |
|
62 |
USB tył, USB na lusterku wewnętrznym |
|
63 |
Pusty |
|
64 |
Pusty |
|
65 |
Pusty |
|
66 |
wycieraczka szyby tylnej |
|
67 |
Ogrzewanie szyby tylnej |
Bezpieczniki w komorze silnika

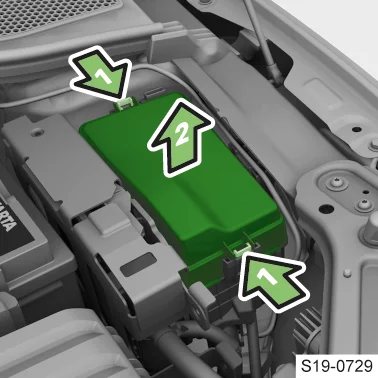

Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.
Wymienić bezpiecznik.
Załóż pokrywę i zatrzaśnij.
Dopasuj prawidłowo pokrywę i zaczep mocno.
|

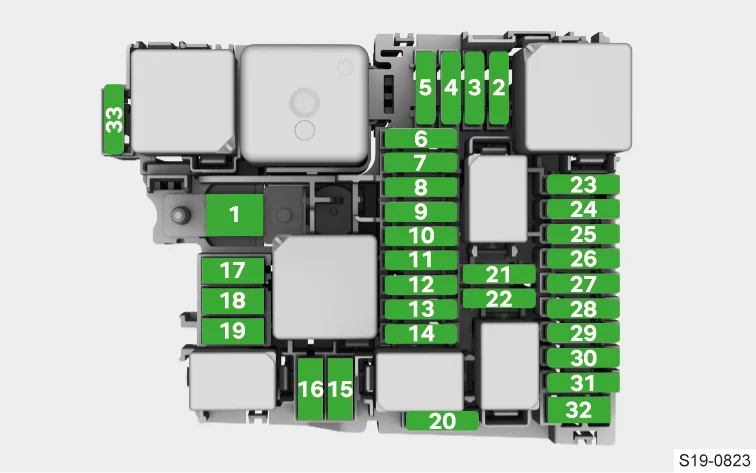

Numer |
Opis |
|---|---|
|
1 |
Wspomaganie kierownicy Bezpiecznik może wymieniać tylko specjalistyczna firma! |
|
2 |
System pomocy ESC, układ sterowania silnika, elementy silnika |
|
3 |
Zapłon, napęd na gaz ziemny (dotyczy pojazdów G-TEC) |
|
4 |
Lewy reflektor przedni |
|
5 |
Prawy przedni reflektor |
|
6 |
System alarmowy |
|
7 |
Automatyczna skrzynia biegów |
|
8 |
Urządzenie wspomagania hamulców |
|
9 |
sygnał dźwiękowy |
|
10 |
wycieraczki przednie |
|
11 |
Pusty |
|
12 |
Automatyczna skrzynia biegów |
|
13 |
System wspomagania ESC |
|
14 |
Ogrzewanie dodatkowe (ogrzewanie postojowe) |
|
15 |
System wspomagania ESC |
|
16 |
Pusty |
|
17 |
Ogrzewanie |
|
18 |
Ogrzewanie |
|
19 |
Pusty |
|
20 |
Blokada mechanizmu różnicowego przedniej osi VAQ |
|
21 |
układ sterowania silnika |
|
22 |
Rozrusznik |
|
23 |
układ sterowania silnika |
|
24 |
części silnika |
|
25 |
części silnika |
|
26 |
części silnika |
|
27 |
Sonda lambda, filtr cząstek stałych, czujnik NOx |
|
28 |
części silnika |
|
29 |
Pompa paliwa |
|
30 |
Pusty |
|
31 |
Pusty |
|
32 |
Ogrzewanie szyby przedniej |
|
33 |
Ogrzewanie |
