W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia IV z lat: 2023. Skoda Fabia IV to model samochodu osobowego klasy miejskiej, który zadebiutował na rynku w 2021 roku. Fabia IV została zaprojektowana na bazie platformy MQB-A0, dzięki czemu zyskała większą przestrzeń w kabinie i nowoczesne systemy bezpieczeństwa. Samochód jest […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia IV z lat: 2023.
Skoda Fabia IV to model samochodu osobowego klasy miejskiej, który zadebiutował na rynku w 2021 roku. Fabia IV została zaprojektowana na bazie platformy MQB-A0, dzięki czemu zyskała większą przestrzeń w kabinie i nowoczesne systemy bezpieczeństwa.
Samochód jest dostępny w wersji hatchback i kombi, a w gamie silnikowej znajdują się zarówno jednostki benzynowe, jak i diesla. W zależności od wersji, Fabia IV oferuje moc silnika od 65 do 110 KM oraz manualną lub automatyczną skrzynię biegów.
Fabia IV została również wyposażona w liczne systemy asystujące kierowcy, takie jak system monitorowania martwego pola, asystent pasa ruchu czy system awaryjnego hamowania. W kabinie znajdują się nowoczesne systemy multimedialne z ekranami dotykowymi i możliwością podłączenia smartfona.
Warto również zwrócić uwagę na nowoczesny design z charakterystyczną sześciokątną atrapą chłodnicy oraz wąskimi reflektorami LED. Skoda Fabia IV to udany model w swojej klasie, który oferuje komfort, bezpieczeństwo i niezawodność.

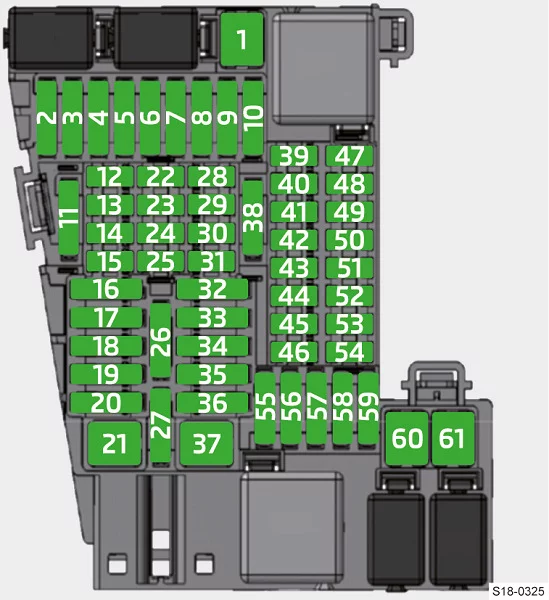

Skrzynka bezpieczników w tablicy rozdzielczej
Dostęp do bezpieczników
Otworzyć schowek po stronie kierowcy.
Naciśnij przycisk i otwórz schowek.
Wyciągnij schowek, pociągając go do siebie.
Zmień bezpiecznik.
Włóż i zamknij schowek w oryginalnym miejscu.
|
Numer |
Opis |
|---|---|
|
1 |
Hak holowniczy |
|
2 |
Oświetlenie pojazdu – strona lewa |
|
3 |
wzmacniacz muzyki |
|
4 |
Układ zmywania reflektorów |
|
5 |
wolny |
|
6 |
Centralne ryglowanie |
|
7 |
wolny |
|
8 |
Klimatyzacja |
|
9 |
Oświetlenie pojazdu – strona prawa |
|
10 |
Hak holowniczy |
|
11 |
wolny |
|
12 |
ogrzewanie kierownicy |
|
13 |
Przełącznik świateł, połączenie diagnostyczne, czujnik deszczu, dźwignia sterująca pod kierownicą |
|
14 |
Spryskiwacze szyb |
|
15 |
tablica rozdzielcza, numer alarmowy |
|
16 |
Oświetlenie pojazdu – strona prawa |
|
17 |
Elektryczne szyby – prawa strona |
|
18 |
wycieraczki przednie |
|
19 |
urządzenie Infotainment |
|
20 |
Ogrzewanie szyby tylnej |
|
21 |
wolny |
|
22 |
wolny |
|
23 |
Kamera cofania |
|
24 |
Phonebox, antena GSM, złącze USB, ekran Infotainment |
|
25 |
dźwignia obsługowa pod kierownicą |
|
26 |
magistrala danych |
|
27 |
wolny |
|
28 |
czujnik alarmu |
|
29 |
Syrena systemu alarmowego |
|
30 |
Zapłon (blokada zapłonu) |
|
31 |
Klimatyzacja/ogrzewanie |
|
32 |
wolny |
|
33 |
Elektryczne szyby – lewa strona |
|
34 |
wolny |
|
35 |
Oświetlenie pojazdu – strona lewa |
|
36 |
sygnał dźwiękowy |
|
37 |
Ogrzewanie siedzeń przednich |
|
38 |
Oświetlenie wnętrza, oświetlenie przycisków, system czyszczenia reflektorów, oświetlenie otoczenia |
|
39 |
Układy wspomagające |
|
40 |
Przełącznik świateł, reflektor, regulacja ustawienia reflektorów, połączenie diagnostyczne, włącznik świateł cofania, dźwignia sterująca pod kierownicą |
|
41 |
Przyciemnianie lusterek wewnętrznych, regulacja lusterek zewnętrznych, klimatyzacja, przyciski w konsoli środkowej |
|
42 |
Przełącznik pedału sprzęgła, uruchomienie silnika |
|
43 |
wycieraczka szyby tylnej |
|
44 |
System poduszek powietrznych, lampka kontrolna poduszki powietrznej |
|
45 |
wycieraczki przednie |
|
46 |
wolny |
|
47 |
wolny |
|
48 |
Elektryczna blokada kolumny kierownicy, KESSY (bezkluczykowy zamek i system startowy) |
|
49 |
wolny |
|
50 |
USB-Złącza z tyłu, USB-Połączenie na lusterku wewnętrznym |
|
51 |
wolny |
|
52 |
Zapalniczka, gniazdo 12 V |
|
53 |
Blokada spustu kluczyka zapłonu, automatyczna skrzynia biegów |
|
54 |
wolny |
|
55 |
wolny |
|
56 |
Ręczna klimatyzacja, ogrzewanie |
|
57 |
wolny |
|
58 |
Spryskiwacze szyb |
|
59 |
ogrzewanie lusterek zewnętrznych |
|
60 |
Hak holowniczy |
|
61 |
Hak holowniczy |

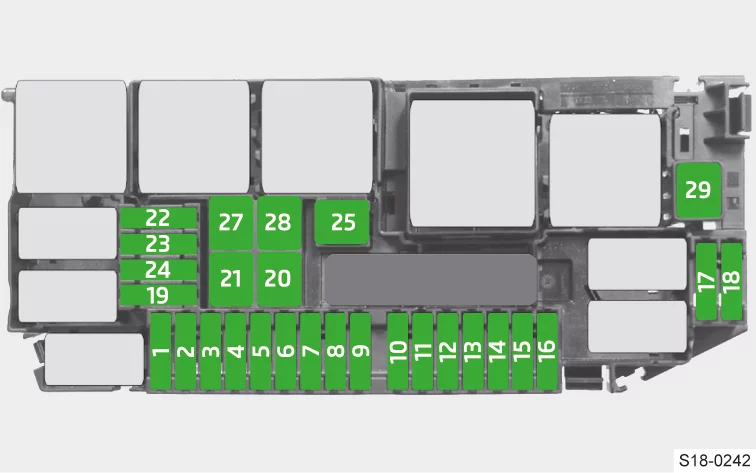

Skrzynka bezpieczników w komorze silnika
Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.
Zmień bezpiecznik.
Załóż pokrywę i zatrzaśnij.
Dopasuj prawidłowo pokrywę i zaczep mocno.
|
Numer |
Opis |
|---|---|
|
1 |
Sterownik silnika |
|
2 |
Klapa wydechowa, pompa płynu chłodzącego, żaluzje chłodnicy, elementy silnika |
|
3 |
Sondy lambda |
|
4 |
Pompa paliwa |
|
5 |
Wentylator chłodnicy, czujniki poziomu i temperatury oleju, elementy silnika |
|
6 |
części silnika |
|
7 |
Układ hamulcowy (pompa próżniowa) |
|
8 |
części silnika |
|
9 |
Włącznik świateł hamowania |
|
10 |
Magistrala danych, BCM jednostka sterująca, moduł danych akumulatora |
|
11 |
wolny |
|
12 |
Klimatyzacja |
|
13 |
wolny |
|
14 |
ESC, układ sterowania silnikiem, ogrzewanie przedniej szyby, elementy silnika |
|
15 |
Automatyczna skrzynia biegów |
|
16 |
wolny |
|
17 |
układ sterowania silnika |
|
18 |
Rozrusznik |
|
19 |
wolny |
|
20 |
ESC |
|
21 |
ESC |
|
22 |
wolny |
|
23 |
wolny |
|
24 |
wolny |
|
25 |
Wentylator chłodnicy |
|
27 |
Wentylator chłodnicy |
|
28 |
wolny |
|
29 |
Ogrzewanie szyby przedniej |
