Skoda Fabia IV (2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia IV z lat: 2022. Skoda Fabia IV została wprowadzona na rynek i produkowana od 2021 roku. Fabia IV jest nowszą wersją modelu Fabia, z zupełnie nowym wyglądem i nowymi funkcjami. Samochód jest oferowany z trzema silnikami benzynowymi o mocy 65, 80 […]

05/12/2023
Czas czytania: 3 minut
Skoda Fabia IV (2022) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia IV z lat: 2022.

Skoda Fabia IV została wprowadzona na rynek i produkowana od 2021 roku. Fabia IV jest nowszą wersją modelu Fabia, z zupełnie nowym wyglądem i nowymi funkcjami. Samochód jest oferowany z trzema silnikami benzynowymi o mocy 65, 80 i 110 KM, a także z jednym silnikiem diesla o mocy 75 KM. W zależności od wersji wyposażenia, Fabia IV oferuje szereg nowoczesnych funkcji, takich jak system multimedialny z ekranem dotykowym, system nawigacji satelitarnej, system bezkluczykowy dostęp do samochodu, klimatyzację automatyczną, a także wiele systemów bezpieczeństwa, w tym systemy asystujące podczas jazdy i systemy ostrzegające przed zagrożeniami.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Octavia II (2010) - schematy bezpieczników i przekaźników

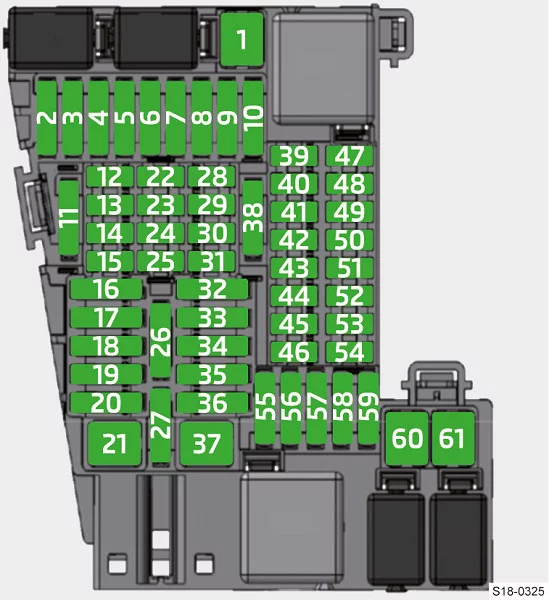

Bezpieczniki w tablicy rozdzielczej

Skoda Fabia IV (2022) - schematy bezpieczników i przekaźników

Numer

Opis

1

Hak holowniczy

2

Oświetlenie pojazdu – strona lewa

3

wzmacniacz muzyki

4

Układ zmywania reflektorów

5

wolny

6

Centralne ryglowanie

7

wolny

8

Klimatyzacja

9

Oświetlenie pojazdu – strona prawa

10

Hak holowniczy

11

wolny

12

ogrzewanie kierownicy

13

Przełącznik świateł, połączenie diagnostyczne, czujnik deszczu, dźwignia sterująca pod kierownicą

14

Spryskiwacze szyb

15

tablica rozdzielcza, numer alarmowy

16

Oświetlenie pojazdu – strona prawa

17

Elektryczne szyby – prawa strona

18

wycieraczki przednie

19

urządzenie Infotainment

20

Ogrzewanie szyby tylnej

21

wolny

22

wolny

23

Kamera cofania

24

Phonebox, antena GSM, złącze USB, ekran Infotainment

25

dźwignia obsługowa pod kierownicą

26

magistrala danych

27

wolny

28

czujnik alarmu

29

Syrena systemu alarmowego

30

Zapłon (blokada zapłonu)

31

Klimatyzacja/ogrzewanie

32

wolny

33

Elektryczne szyby – lewa strona

34

wolny

35

Oświetlenie pojazdu – strona lewa

36

sygnał dźwiękowy

37

Ogrzewanie siedzeń przednich

38

Oświetlenie wnętrza, oświetlenie przycisków, system czyszczenia reflektorów, oświetlenie otoczenia

39

Układy wspomagające

40

Przełącznik świateł, reflektor, regulacja ustawienia reflektorów, połączenie diagnostyczne, włącznik świateł cofania, dźwignia sterująca pod kierownicą

41

Przyciemnianie lusterek wewnętrznych, regulacja lusterek zewnętrznych, klimatyzacja, przyciski w konsoli środkowej

42

Przełącznik pedału sprzęgła, uruchomienie silnika

43

wycieraczka szyby tylnej

44

System poduszek powietrznych, lampka kontrolna poduszki powietrznej

45

wycieraczki przednie

46

wolny

47

wolny

48

Elektryczna blokada kolumny kierownicy, KESSY (bezkluczykowy zamek i system startowy)

49

wolny

50

USB-Złącza z tyłu, USB-Połączenie na lusterku wewnętrznym

51

wolny

52

Zapalniczka, gniazdo 12 V

53

Blokada spustu kluczyka zapłonu, automatyczna skrzynia biegów

54

wolny

55

wolny

56

Ręczna klimatyzacja, ogrzewanie

57

wolny

58

Spryskiwacze szyb

59

ogrzewanie lusterek zewnętrznych

60

Hak holowniczy

61

Hak holowniczy

Zobacz także:  Skoda Octavia iV plug-in (2021) - schematy bezpieczników i przekaźników

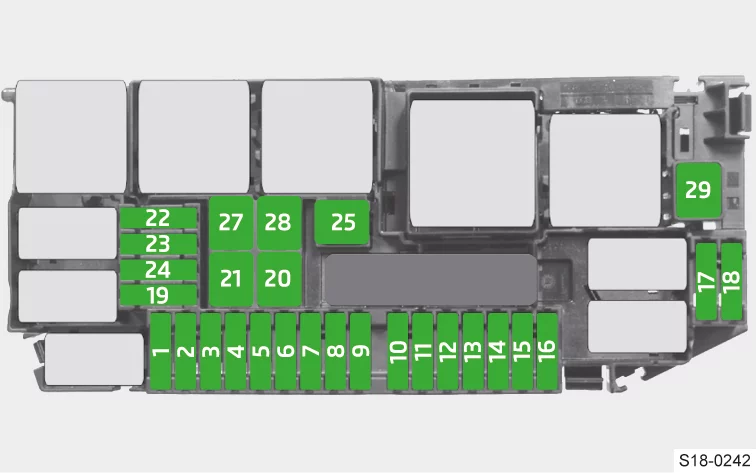

Bezpieczniki w komorze silnika

Skoda Fabia IV (2022) - schematy bezpieczników i przekaźników

Numer

Opis

1

Sterownik silnika

2

Klapa wydechowa, pompa płynu chłodzącego, żaluzje chłodnicy, elementy silnika

3

Sondy lambda

4

Pompa paliwa

5

Wentylator chłodnicy, czujniki poziomu i temperatury oleju, elementy silnika

6

części silnika

7

Układ hamulcowy (pompa próżniowa)

8

części silnika

9

Włącznik świateł hamowania

10

Magistrala danych, BCMjednostka sterująca, moduł danych akumulatora

11

wolny

12

Klimatyzacja

13

wolny

14

ESC, układ sterowania silnikiem, ogrzewanie przedniej szyby, elementy silnika

15

Automatyczna skrzynia biegów

16

wolny

17

układ sterowania silnika

18

Rozrusznik

19

wolny

20

ESC

21

ESC

22

wolny

23

wolny

24

wolny

25

Wentylator chłodnicy

27

Wentylator chłodnicy

28

wolny

29

Ogrzewanie szyby przedniej

Zobacz także:  Skoda Kodiaq (2016-2019) - schematy bezpieczników i przekaźników
