W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Citigo iV z lat: 2021.
Skoda Citigo iV z rocznika 2021 to kontynuacja elektrycznej wersji modelu Citigo, wprowadzonej na rynek w 2019 roku. Jest to nadal samochód o całkowicie zerowej emisji spalin, który oferuje niskie koszty eksploatacji i pozytywny wpływ na środowisko.
Citigo iV z rocznika 2021 nie różni się znacząco od poprzedniego modelu pod względem technicznym. Auto nadal jest napędzane silnikiem elektrycznym o mocy 61 kW (82 KM) i momentu obrotowym wynoszącym 212 Nm, który pozwala na dynamiczną i płynną jazdę w mieście. Samochód jest zasilany baterią litowo-jonową o pojemności 36,8 kWh, co pozwala na zasięg około 260 km na jednym ładowaniu. Czas ładowania baterii wynosi około 4 godzin przy użyciu standardowego ładowania AC, a około 1 godziny przy szybkim ładowaniu DC.
W porównaniu do wcześniejszych roczników, Citigo iV z rocznika 2021 oferuje szerszy zakres funkcji i systemów bezpieczeństwa. W standardzie samochód jest wyposażony w system ABS, ESP, poduszki powietrzne, system monitorowania ciśnienia w oponach oraz aktywne zagłówki. W zależności od wersji wyposażenia, auto może być również wyposażone w systemy takie jak klimatyzacja automatyczna, podgrzewane fotele, system nawigacji czy asystent parkowania.
Pod względem wyglądu, Citigo iV z rocznika 2021 nie różni się znacząco od poprzedniej wersji. Wnętrze samochodu jest przestronne i wygodne, a deska rozdzielcza została zaprojektowana w nowoczesnym stylu, z intuicyjnym i czytelnym systemem multimedialnym.
Podsumowując, Skoda Citigo iV z rocznika 2021 to nadal nowoczesny, przyjazny dla środowiska samochód, idealny dla miasta. Oferta modeli i wersji wyposażenia została wzbogacona, co daje większy wybór dla klientów. Jest to dobry wybór dla osób, które cenią sobie niskie koszty eksploatacji, przyjazność dla środowiska oraz atrakcyjne wyposażenie.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

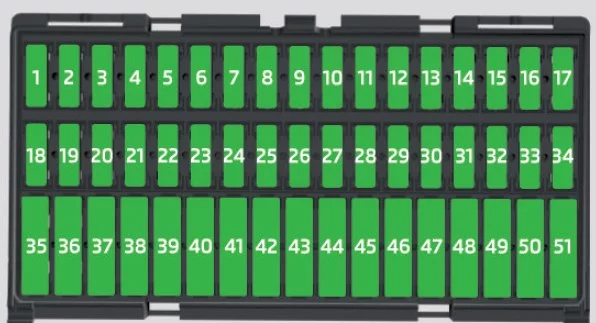

Skrzynka bezpieczników pod deską rozdzielczą
Bezpieczniki znajdują się pod kierownicą pod spodem deski rozdzielczej.
|
Numer |
Opis |
|---|---|
|
1 |
Zestaw wskaźników, system zarządzania silnikiem |
|
2 |
Akumulator wysokiego napięcia, połączenie diagnostyczne |
|
3 |
Zapasowy |
|
4 |
Zapasowy |
|
5 |
Dźwignia sterująca pod kierownicą (tempomat, światła), pokładowy system kontroli zasilania |
|
6 |
Elektryczna regulacja lusterek zewnętrznych, regulacja zasięgu świateł |
|
7 |
układ sterowania silnika |
|
8 |
Ładowanie akumulatora wysokiego napięcia, dźwigni zmiany biegów, wzmacniacza hamulca, układu sterowania napędem |
|
9 |
Poduszki powietrzne, stacyjka do wyłączania poduszki powietrznej pasażera |
|
10 |
Układ pomocy w parkowaniu |
|
11 |
Kamera przednia do systemów wspomagających |
|
12 |
Zapasowy |
|
13 |
Zapasowy |
|
14 |
wycieraczka szyby tylnej |
|
15 |
Przełącznik świateł |
|
16 |
Wspomaganie kierownicy, blokada zapłonu |
|
17 |
Dźwignia sterująca pod kierownicą (wycieraczki, spryskiwacze przedniej szyby) |
|
18 |
Ładowanie akumulatora wysokiego napięcia |
|
19 |
Zapasowy |
|
20 |
ESC, dźwignia obsługowa pod kierownicą |
|
21 |
Zapasowy |
|
22 |
Zapasowy |
|
23 |
układ sterowania silnika |
|
24 |
Dźwignia obsługowa pod kierownicą (światła drogowe) |
|
25 |
spryskiwacze szyby przedniej i tylnej |
|
26 |
Zestaw wskaźników, przekaźnik główny |
|
27 |
Oświetlenie wnętrza |
|
28 |
Złącze diagnostyczne |
|
29 |
Komponenty elektroniczne |
|
30 |
ogrzewanie lusterek zewnętrznych |
|
31 |
Wentylator chłodnicy |
|
32 |
Kierunkowskazy i światło hamowania, światła do jazdy dziennej |
|
33 |
Zapasowy |
|
34 |
Zapasowy |
|
35 |
Zapasowy |
|
36 |
gniazdo 12 V |
|
37 |
Zapasowy |
|
38 |
urządzenie Infotainment |
|
39 |
Zapasowy |
|
40 |
układ sterowania silnika |
|
41 |
Centralne ryglowanie |
|
42 |
Pompy wody |
|
43 |
Ogrzewanie siedzenia z przodu, podzespoły elektryczne |
|
44 |
Akumulator wysokiego napięcia |
|
45 |
Przełącznik świateł |
|
46 |
Ogrzewanie szyby tylnej |
|
47 |
Elektryczne szyby po stronie pasażera |
|
48 |
sygnał dźwiękowy |
|
49 |
wycieraczki przednie |
|
50 |
Światło cofania, światła mijania |
|
51 |
Elektryczne podnoszenie szyb po stronie kierowcy |
Skrzynka bezpieczników w desce rozdzielczej
W pojazdach z systemem START-STOP bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną.
|
Numer |
Opis |
|---|---|
|
1 |
Elektronika systemu informacyjnego |
|
2 |
Układ hamulcowy |
|
3 |
Blokada wyjęcia kluczyka ze stacyjki |
|
4 |
Ogrzewanie |
|
5 |
Klimatyzacja |
|
6 |
Wyłączenie serwisowe systemu napięcia |
|
7 |
Klimatyzacja |
|
8 |
Ładowanie akumulatora wysokiego napięcia, dźwigni zmiany biegów, czujnika deszczu do świateł |
|
9 |
Reflektor przedni |
|
10 |
Reflektor przedni |
|
11 |
Ogrzewanie szyby przedniej |
|
12 |
Ogrzewanie szyby przedniej |
Skrzynka bezpiecznikowa w komorze silnika
|
Numer |
Opis |
|---|---|
|
1 |
System pomocy ESC |
|
2 |
Urządzenie wspomagania hamulców |
|
3 |
dźwignia obsługowa pod kierownicą |
|
4 |
System pomocy ESC |
|
5 |
Akumulator 12 V |
|
6 |
Stacyjka, Start |
