W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Citigo z lat: 2016.

Skoda Citigo z rocznika 2016 to kolejna ulepszona wersja popularnego auta miejskiego. Jest to małe, ale wygodne i praktyczne auto, które nadal oferuje niskie koszty eksploatacji oraz łatwość prowadzenia.

W porównaniu z poprzednimi rocznikami, Skoda Citigo z 2016 roku otrzymała kilka ulepszeń. Wewnątrz samochodu znajdziemy przestronne i funkcjonalne wnętrze, które pomieści cztery osoby. Samochód wyposażony jest w wiele praktycznych rozwiązań, takich jak klimatyzacja, elektrycznie sterowane szyby, systemy multimedialne i wiele innych.

Pod maską Skoda Citigo z rocznika 2016 znajdziemy benzynowy silnik o pojemności 1.0 litra, który oferuje moc od 60 do 75 KM. Silnik ten charakteryzuje się niskim zużyciem paliwa i emisją CO2, co przekłada się na niskie koszty eksploatacji.

W zależności od wersji wyposażenia, auto może mieć również nowe funkcje, takie jak systemy multimedialne, klimatyzację automatyczną czy system nawigacji. Skoda Citigo z rocznika 2016 oferuje również bogate wyposażenie bezpieczeństwa, w tym systemy ABS i ESP, poduszki powietrzne oraz aktywne zagłówki.

Zobacz także:  Skoda Yeti (2016) - schematy bezpieczników i przekaźników

Podsumowując, Skoda Citigo z rocznika 2016 to dalej dobry wybór dla osób, które szukają taniego i niezawodnego samochodu miejskiego na co dzień. Auto oferuje dobre osiągi, niskie koszty eksploatacji, bogate wyposażenie i dobre bezpieczeństwo.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

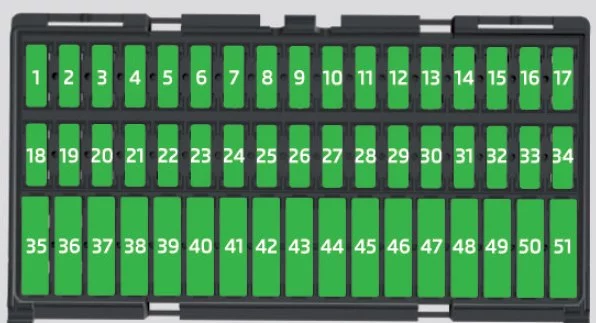

Skrzynka bezpieczników pod deską rozdzielczą

Bezpieczniki znajdują się pod kierownicą pod spodem deski rozdzielczej.

Skoda Citigo (2016) - schematy bezpieczników i przekaźników
Numer Opis
1 Klimatyzacja;

Złącze diagnostyczne.

2 Regulacja zasięgu reflektorów;

Wspomaganie parkowania;

Elektryczna regulacja lusterek zewnętrznych.

3 Automatyczna skrzynia biegów;

Sterownik silnika;

Wspomaganie kierownicy;

Dźwignia sterująca pod kierownicą;

Zestaw wskaźników.

4 Poduszka powietrzna
5 Światło cofania
6 Tylna wycieraczka;

Spryskiwacz szyby przedniej.

7 Światło drogowe – lewa strona
8 Światło drogowe – prawa strona
9 Nie przypisano
10 Elektryczne podgrzewanie lusterek zewnętrznych
11 Nie przypisano
12 Oświetlenie pojazdu
13 Oświetlenie pojazdu
14 Oświetlenie pojazdu
15 Pojazd z systemem START-STOP:

Radio;

Pojazd bez systemu START-STOP:

Centralna jednostka sterująca, ogrzewanie, automatyczna skrzynia biegów, włącznik świateł, oświetlenie tablicy rejestracyjnej

16 Oświetlenie pojazdu
17 Wycieraczka tylnej szyby
18 Dach panoramiczny
19 Centralny zamek
20 Ogrzewanie tylnej szyby
21 Światło cofania
22 Klakson
23 Transformator napięcia
24 Migacz reflektora
25 Wycieraczki
26 Wycieraczki
27 Włącz światła sygnalizacyjne;

Światła hamowania.

28 Dźwignia zmiany biegów do automatycznej skrzyni biegów
29 Pompa paliwowa
30 Sterownik silnika;

Zestaw wskaźników;

Centralna jednostka sterująca;

Czujnik deszczu;

Dźwignia sterująca pod kierownicą;

Złącze diagnostyczne.

31 Oświetlenie pojazdu
32 Centralna jednostka sterująca
33 Oświetlenie pojazdu
34 Oświetlenie wewnętrzne
35 Oświetlenie pojazdu
36 Oświetlenie pojazdu
37 ESC
38 Key bar
39 Dźwignia pod kierownicą;

Spryskiwacz szyby przedniej.

40 Elementy silnika
41 Przełącznik pedału hamulca;

Wentylator chłodzący.

42 Jednostka sterująca silnika
43 Pompa paliwowa
44 Elementy silnika
45 Elementy silnika
46 Gniazdo zasilania 12 V
47 Dmuchawa do klimatyzacji/ogrzewania
48 Podgrzewacze siedzeń
49 Elektryczne szyby
50 Oświetlenie pojazdu
51 Elektryczne szyby



Skrzynka bezpieczników w desce rozdzielczej

W pojazdach z systemem START-STOP bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną.

Skoda Citigo (2016) - schematy bezpieczników i przekaźników
Numer Opis
1 ABS/ESP
2 Klaster instrumentów
3 Radio
4 Przetwornica napięcia DC-DC;

Przekaźnik rozrusznika;

Listwa z przyciskami.

5 System klimatyzacji
6 Nie przypisano
7 Nie przypisano
8 Nie przypisano
9 Oświetlenie pojazdu – prawa strona
10 Oświetlenie pojazdu – lewa strona
11 Rozrusznik
12 Przetwornica napięcia DC-DC;

ABS;

Zestaw wskaźników;

Radio.



Skrzynka bezpiecznikowa w komorze silnika

Skoda Citigo (2016) - schematy bezpieczników i przekaźników

Numer Opis
1 ABS/ESP
2 Wentylator chłodnicy
3 Sterownik wentylatora chłodnicy;

Zapłon.

4 ABS/ESP
5 Centralna jednostka sterująca;

Moduł danych akumulatora.

6 Stacyjka;

Rozrusznik.
