Skoda Citigo (2017) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Citigo z lat: 2017.

Skoda Citigo z rocznika 2017 to kolejna wersja popularnego auta miejskiego, która wprowadza kilka ulepszeń i nowości w porównaniu do poprzednich roczników. To nadal małe, oszczędne i łatwe w prowadzeniu auto, które jest idealne dla miasta.

Pod względem wyglądu, Citigo z rocznika 2017 nie różni się znacznie od poprzedników. Jednak wewnątrz samochodu znajdziemy ulepszone wykończenie, wygodne fotele i bardziej przejrzysty układ deski rozdzielczej. W zależności od wersji wyposażenia, auto może mieć również nowe funkcje, takie jak systemy multimedialne, klimatyzację automatyczną czy system nawigacji.

Pod maską Skoda Citigo z rocznika 2017 znajdziemy benzynowy silnik o pojemności 1.0 litra, który oferuje moc od 60 do 75 KM. Silnik ten charakteryzuje się niskim zużyciem paliwa i emisją CO2, co przekłada się na niskie koszty eksploatacji. W zależności od wersji, samochód może być wyposażony w skrzynię biegów manualną lub automatyczną.

Skoda Citigo z rocznika 2017 oferuje również bogate wyposażenie bezpieczeństwa, w tym systemy ABS i ESP, poduszki powietrzne, system monitorowania ciśnienia w oponach oraz aktywne zagłówki. W niektórych wersjach wyposażenia można także znaleźć system automatycznego hamowania w mieście.

Podsumowując, Skoda Citigo z rocznika 2017 to wciąż dobry wybór dla osób, które potrzebują małego i oszczędnego samochodu do jazdy po mieście. Auto oferuje dobre osiągi, niskie koszty eksploatacji, bogate wyposażenie i dobre bezpieczeństwo.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

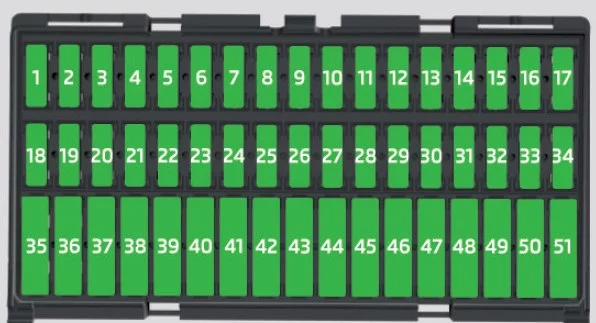

Skrzynka bezpieczników pod deską rozdzielczą

Bezpieczniki znajdują się pod kierownicą pod spodem deski rozdzielczej.

Skoda Citigo (2017) - schematy bezpieczników i przekaźników
Numer Opis
1 Klimatyzacja;

Złącze diagnostyczne.
2 Obsługa sterowania zasięgiem reflektorów;

Pomoc w parkowaniu;

Regulacja powierzchni lusterek zewnętrznych.
3 Automatyczna skrzynia biegów;

Sterownik silnika;

Wspomaganie kierownicy;

Dźwignia sterująca pod kierownicą;

Zestaw wskaźników
4 Poduszka powietrzna
5 Światło cofania
6 Tylna wycieraczka;

Spryskiwacz szyby przedniej.
7 Światło drogowe – lewa strona
8 Światło drogowe – prawa strona
9 Nie przypisano
10 Elektryczne podgrzewanie lusterek zewnętrznych;

Port diagnostyczny.
11 Nie przypisano
12 Oświetlenie pojazdu
13 Oświetlenie pojazdu
14 Oświetlenie pojazdu
15 Pojazd z systemem START-STOP:

Radio;

Pojazd bez systemu START-STOP:

Centralna jednostka sterująca, ogrzewanie, automatyczna skrzynia biegów, włącznik świateł, oświetlenie tablicy rejestracyjnej.
16 Oświetlenie pojazdu
17 Wycieraczka tylnej szyby
18 Dach panoramiczny
19 Centralny zamek
20 Ogrzewanie tylnej szyby
21 Światło cofania
22 Klakson
23 Stabilizator napięcia (dla systemu START-STOP)
24 Migacz reflektora
25 Wycieraczki
26 Radio
27 Włącz światła sygnalizacyjne;

Światła hamowania.
28 Dźwignia zmiany biegów do automatycznej skrzyni biegów
29 Pompa paliwowa
30 Sterownik silnika;

Zestaw wskaźników;

Czujnik deszczu;

Dźwignia sterująca pod kierownicą.
31 Oświetlenie pojazdu
32 Centralna jednostka sterująca
33 Oświetlenie pojazdu
34 Oświetlenie wewnętrzne
35 Oświetlenie pojazdu
36 Oświetlenie pojazdu
37 ESC
38 Key bar
39 Dźwignia sterująca pod kierownicą;

Spryskiwaczami przedniej i tylnej szyby.
40 Sonda lambda;

Wentylator chłodnicy;

Zawór gazu;

Zawór ciśnienia oleju;

Zawór filtra z węglem aktywnym.
41 Przełącznik pedału hamulca;

Wentylator chłodzący.
42 Jednostka sterująca silnika
43 Pompa paliwowa
44 Zawory wtryskowe
45 Cewki zapłonowe
46 Gniazdo zasilania 12 V
47 Dmuchawa do klimatyzacji/ogrzewania
48 Podgrzewacze siedzeń
49 Okna elektryczne
50 Oświetlenie pojazdu
51 Elektryczne szyby

Skrzynka bezpieczników w desce rozdzielczej

W pojazdach z systemem START-STOP bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną.

Skoda Citigo (2017) - schematy bezpieczników i przekaźników
Numer Opis
1 ABS/ESP
2 Klaster instrumentów
3 Radio
4 Przetwornica napięcia DC-DC;

Przekaźnik rozrusznika;

Listwa z przyciskami.
5 System klimatyzacji
6 Nie przypisano
7 Nie przypisano
8 Nie przypisano
9 Oświetlenie pojazdu – prawa strona
10 Oświetlenie pojazdu – lewa strona
11 Rozrusznik
12 Przetwornica napięcia DC-DC;

ABS;

Zestaw wskaźników;

Radio.

Skrzynka bezpiecznikowa w komorze silnika

Skoda Citigo (2017) - schematy bezpieczników i przekaźników

Numer Opis
1 ABS/ESP
2 Wentylator chłodnicy
3 Sterownik wentylatora chłodnicy;

Zapłon.
4 ABS/ESP
5 Centralna jednostka sterująca;

Moduł danych akumulatora.
6 Stacyjka;

Rozrusznik.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
