Seat Ibiza IV (2013-2014) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza IV z lat: 2013, 2014.

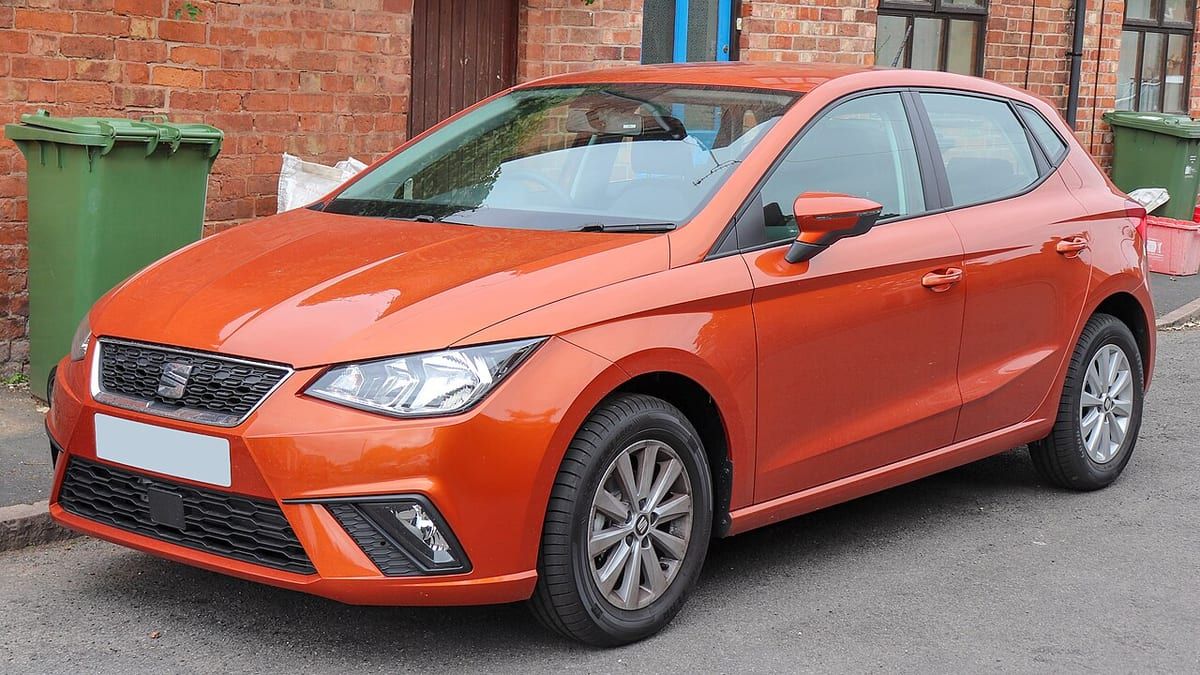

Seat Ibiza IV, znana również jako Seat Ibiza 6J, to czwarta generacja popularnego modelu samochodu subkompaktowego, produkowanego przez hiszpańską firmę Seat, która jest częścią Grupy Volkswagen. Oto kilka kluczowych cech tego modelu:

Produkcja: Seat Ibiza IV została wprowadzona na rynek w roku 2008 i była produkowana do 2017 roku. W czasie produkcji przeszła kilka modernizacji, w których dokonano pewnych ulepszeń technicznych i wzorniczych.
Wygląd: Ibiza IV miała charakterystyczny design typowy dla modeli Seat z tamtego okresu. Był to dynamiczny i sportowy wygląd, przyciągający uwagę młodszych kierowców i osób ceniących stylowe auta.
Nadwozie: Samochód był dostępny w różnych wersjach nadwozia, w tym 3-drzwiowy hatchback, 5-drzwiowy hatchback i kombi (Ibiza ST). To pozwalało klientom wybrać odpowiednią konfigurację, która odpowiadała ich potrzebom.
Silniki: Seat Ibiza IV oferowała różne jednostki napędowe, w tym benzynowe i diesel. Silniki benzynowe miały różne pojemności i moc, a wersje dieselowe były bardziej ekonomiczne, oferując jednocześnie dobre osiągi.
Technologia i wyposażenie: W zależności od wersji i wyposażenia, Ibiza IV oferowała różnorodne funkcje i technologie, takie jak systemy multimedialne, nawigację, klimatyzację, systemy bezpieczeństwa i wiele innych udogodnień.
Popularność: Seat Ibiza IV zdobyła uznanie na rynku i zyskała sobie liczne grono fanów. Jej atrakcyjny wygląd, oszczędność paliwa i stosunkowo przystępna cena przyczyniły się do jej popularności, szczególnie wśród młodszych kierowców i osób poszukujących kompaktowego, miejskiego samochodu.

Zobacz także: Seat Arona (2018-2019) - schematy bezpieczników i przekaźników

Jako model z segmentu B, Seat Ibiza IV konkurowała z innymi popularnymi modelami, takimi jak Volkswagen Polo, Ford Fiesta czy Renault Clio.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

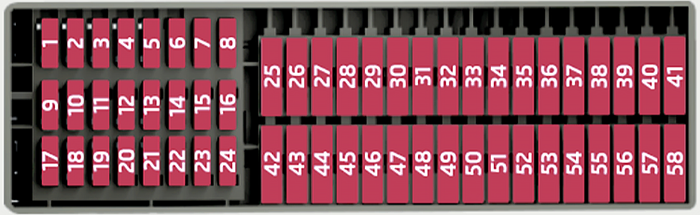

Bezpieczniki po lewej stronie deski rozdzielczej

Seat Ibiza IV (2013-2014) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Wspomaganie kierownicy/praca silnika/przepływomierz	7,5
2	Diagnostyka/Ogrzewanie/Autoklimat/Climatronic/Elektryczne lusterko przeciwodblaskowe/Nawigator/Presostat klimatyzacji/Wentylator klimatyzacji/Jednostka sterująca AFS/Przekaźnik Coming home/Soundaktor/CCS	10
3	Jednostka sterująca silnika benzynowego / Jednostka sterująca silnika Diesla / Cewki przekaźników / Działanie silnika / Jednostka sterująca paliwem Bi-turbo	5
4	ABS-ESP Jednostka sterująca/Przełącznik RKA/Jednostka sterująca bramy/Przekaźnik ESP/Czujnik obrotu	10
5	Światło cofania/dysze grzewcze	10
6	Panel przyrządów	5
7	Przekaźniki świateł przeciwmgielnych / Start-Stop	7,5
8	Dźwignie łopatkowe na kierownicy do automatycznej skrzyni biegów	2
9	Dźwignia reflektora/przełącznik wycieraczek szyby przedniej	10
10	BCM Zasilanie elektronicznej jednostki sterującej	5
11	Jednostka sterująca poduszki powietrznej	5
12	Automatyczna skrzynia biegów/ instalacja LPG	10
13	Sterowanie lusterkiem zewnętrznym	5
14	Reflektory lewostronne AFS	15
15	Reflektory prawe AFS	15
16	—	—
17	Oświetlenie tablicy rejestracyjnej	5
18	Czyszczenie pompy	7,5
19	Elektroniczna jednostka kontrolująca	5
20	Wskaźniki/światła hamowania	15
21	Sterowanie światłami, tablica przyrządów	5
22	Podgrzewane lusterka	5
23	Moduł wtrysku silnika/czujnik deszczu/automatyczna dźwignia zmiany biegów/główny przekaźnik benzyny	7,5
24	Oświetlenie bagażnika, oświetlenie wnętrza, oświetlenie schowka	10
25	Pomoc w parkowaniu	5
26	Hak holowniczy
27	Sterowanie reflektorami	5
28	Sonda lambda	10
29	Pompa próżniowa	15
29	Zasilanie LPG	20*1
30	Cewki elektromagnetyczne silnika/dodatkowy przekaźnik ogrzewania/czujnik ciśnienia/zawór AKF	15
31	Działanie silnika benzynowego/Świece żarowe/Cewka przekaźnika/Wentylator elektryczny/Przekaźnik wtórnej pompy wody	10
32	Jednostka sterująca silnika	15
		20
		30*2
33	Czujnik przełącznika sprzęgła/dodatkowa cewka przekaźnika ogrzewania/czujnik serwo	5
34	Jednostka sterująca paliwem / pompa próżniowa	15
35	—	—
36	Reflektor świateł drogowych, prawy	10
36	Reflektor świateł drogowych, prawy	15*3
37	Światło drogowe, lewe	10
37	Światło drogowe, lewe	15*3
38	Ogrzewanie silnika	30
39	—	—
40	Wejście 12 V/zapalniczka	15
41	Podgrzewana jednostka sterująca siedzeń / uchwyt na kubek	25
42	klakson	20
43	Dach panoramiczny	30
44	Wycieraczki	20
45	Podgrzewana tylna szyba	20
46	Radio / Bluetooth / USB + AUX-In / konwerter DC-DC dla Start-Stop	20
47	Climatronic / autoclima / Gateway / Diagnostyka / Automatyczna skrzynia biegów (blokada ZSS)	5
48	Jednostka blokująca	25
49	Elektryczne szyby (przód)	25
50	Tylne elektryczne szyby	30
51	Jednostka sterująca automatycznej skrzyni biegów	25
52	Alarm	15
53	Przekaźnik pompy elektrokinetycznej/jednostka sterująca paliwem bi-turbo	15
54	Światło cofania automatycznej skrzyni biegów / Światło przeciwmgielne / Kierunkowskazy	15
55	Transformator włączony	15
55	Transformator włączony	20*2
56	Wycieraczka tylnej szyby	10
57	Światła mijania (po prawej stronie) / Światło dzienne	15
58	Światła mijania (po lewej) / Światło dzienne	15
a) Jeśli jest to LPG. b) Prąd znamionowy w zależności od silnika. c) Czy ma Start-Stop, czy nie.

Zobacz także: Seat Altea (2008) - schematy bezpieczników i przekaźników

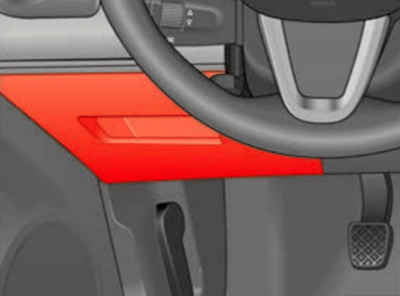

Bezpieczniki pod kierownicą w uchwycie przekaźnika

Bezpieczniki PTC

Numer	Opis	Ampery [A]
1	Dodatkowe ogrzewanie elektryczne powietrzem	40
2	Dodatkowe ogrzewanie elektryczne powietrzem	40
3	Dodatkowe ogrzewanie elektryczne powietrzem	40

Bezpieczniki AUX 1

Numer	Opis	Ampery [A]
1	Lewe światło dzienne, Lampa AFS	15
	Lewe światło dzienne, Lampa AFS	20*
	Nawigator, Bluetooth, MDI, dźwignia sterowania radiem	20
2	Prawe światło dzienne, Lampa AFS	15
	Prawe światło dzienne, Lampa AFS	20*
	Tablica przyrządów / przekaźnik ESP	5
3	Pompa spryskiwacza reflektorów	20
* Czy ma Start-Stop, czy nie.

Zobacz także: Seat Ibiza V (2018) - schematy bezpieczników i przekaźników

Bezpieczniki AUX 3

Numer	Opis	Ampery [A]
1	Jednostka sterująca przyczepy	15
2	Jednostka sterująca przyczepy	20
3	Jednostka sterująca przyczepy	20

Bezpieczniki w komorze silnika nad akumulatorem

Bezpieczniki niemetalowe

Seat Ibiza IV (2013-2014) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
S1	Jednostka ABS	25
S2	Nagrzewnica/wentylator z dmuchawą elektryczną	30
S3	Jednostka sterująca automatycznej skrzyni biegów	30
S4	Jednostka sterująca ABS ESP	10
S5	Elektroniczna jednostka kontrolująca	5
S6	Moduł wtryskowy	30
