Seat Ibiza IV (2012) – schematy bezpieczników i przekaźników
Rocznik 2012
Zaktualizowano 24.07.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza IV z lat: 2012.
Seat Ibiza IV, znana także jako Seat Ibiza 6J, to czwarta generacja popularnego subkompaktowego samochodu produkowanego przez hiszpańską markę Seat. Była to istotna modernizacja wcześniejszej wersji modelu, a jej produkcja trwała od 2008 do 2017 roku. Poniżej przedstawiam kilka kluczowych cech i informacji na temat Seat Ibizy IV:
- Design: Seat Ibiza IV została zaprojektowana z myślą o sportowym i nowoczesnym wyglądzie, charakterystycznym dla marki Seat. Linie auta były dynamiczne, a przód zdobiła charakterystyczna sześciokątna atrapa chłodnicy, nawiązująca do logo producenta.
- Wersje nadwozia: Ibiza IV była dostępna w kilku wersjach nadwozia, w tym jako 3-drzwiowy hatchback, 5-drzwiowy hatchback oraz kombi o nazwie Seat Ibiza ST (Sports Tourer).
- Silniki: Samochód oferował różne opcje silników benzynowych i diesla. Modele benzynowe miały różne pojemności i moc, a diesle były ekonomiczne i odpowiednio oszczędne.
- Wyposażenie: W zależności od wersji i rocznika, Seat Ibiza IV oferowała różnorodne opcje wyposażenia, w tym systemy multimedialne, klimatyzację, elektrycznie sterowane szyby i lusterka, systemy bezpieczeństwa i asystentów kierowcy.
- Popularność: Seat Ibiza IV cieszyła się sporym uznaniem i popularnością na rynku, zarówno wśród klientów indywidualnych, jak i flotowych. Była szczególnie lubiana przez młodszych kierowców ze względu na atrakcyjny design i stosunkowo przystępną cenę.
- Konkurencja: Seat Ibiza IV konkurowała z innymi popularnymi samochodami segmentu B, takimi jak Volkswagen Polo, Ford Fiesta, Opel Corsa czy Renault Clio.
Seat Ibiza IV zakończyła swoją produkcję w 2017 roku, a jej następcą została piąta generacja tego modelu. Warto zauważyć, że szczegóły wyposażenia, opcji silników i innych danych technicznych mogą się różnić w zależności od regionu i rocznika produkcji.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
| Kolor | Ampery [A] |
|---|---|
| Szary | 2 |
| Purpurowy | 3 |
| Jasnobrązowy | 5 |
| Brązowy | 7,5 |
| Czerwony | 10 |
| Niebieski | 15 |
| Żółty | 20 |
| Biały lub przezroczysty | 25 |
| Zielony | 30 |
| Pomarańczowy | 40 |

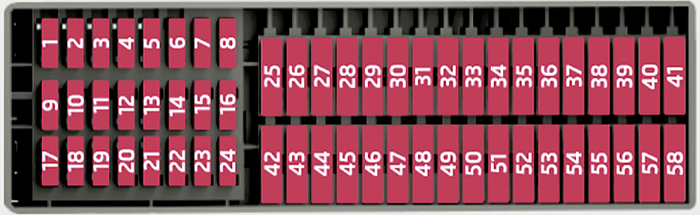

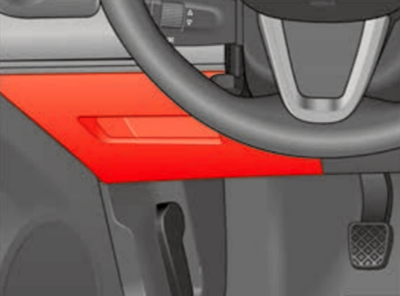

Bezpieczniki po lewej stronie deski rozdzielczej
| Numer | Opis | Ampery [A] |
| 1 | Wspomaganie kierownicy/praca silnika/przepływomierz | 7,5 |
| 2 | Diagnostyka/Ogrzewanie/Autoklimat/Climatronic/Elektryczne lusterko przeciwodblaskowe/Nawigator/Presostat klimatyzacji/Wentylator klimatyzacji/Jednostka sterująca AFS/Przekaźnik Coming home/Soundaktor/CCS | 10 |
| 3 | Jednostka sterująca silnika benzynowego / Jednostka sterująca silnika Diesla / Cewki przekaźników / Działanie silnika / Jednostka sterująca paliwem Bi-turbo | 5 |
| 4 | ABS-ESP Jednostka sterująca/Przełącznik RKA/Jednostka sterująca bramy/Przekaźnik ESP/Czujnik obrotu | 10 |
| 5 | Światło cofania/dysze grzewcze | 10 |
| 6 | Panel przyrządów | 5 |
| 7 | Przekaźniki świateł przeciwmgielnych / Start-Stop | 7,5 |
| 8 | Dźwignie łopatkowe na kierownicy do automatycznej skrzyni biegów | 2 |
| 9 | Dźwignia reflektora/przełącznik wycieraczek szyby przedniej | 10 |
| 10 | BCM Zasilanie elektronicznej jednostki sterującej | 5 |
| 11 | Jednostka sterująca poduszki powietrznej | 5 |
| 12 | Automatyczna skrzynia biegów/ instalacja LPG | 10 |
| 13 | Sterowanie lusterkiem zewnętrznym | 5 |
| 14 | Reflektory lewostronne AFS | 15 |
| 15 | Reflektory prawe AFS | 15 |
| 16 | — | — |
| 17 | Oświetlenie tablicy rejestracyjnej | 5 |
| 18 | Czyszczenie pompy | 7,5 |
| 19 | Elektroniczna jednostka kontrolująca | 5 |
| 20 | Wskaźniki/światła hamowania | 15 |
| 21 | Sterowanie światłami, tablica przyrządów | 5 |
| 22 | Podgrzewane lusterka | 5 |
| 23 | Moduł wtrysku silnika/czujnik deszczu/automatyczna dźwignia zmiany biegów/główny przekaźnik benzyny | 7,5 |
| 24 | Oświetlenie bagażnika, oświetlenie wnętrza, oświetlenie schowka | 10 |
| 25 | Pomoc w parkowaniu | 5 |
| 26 | Hak holowniczy | |
| 27 | Sterowanie reflektorami | 5 |
| 28 | Sonda lambda | 10 |
| 29 | Pompa próżniowa | 15 |
| Zasilanie LPG | 20*1 | |
| 30 | Cewki elektromagnetyczne silnika/dodatkowy przekaźnik ogrzewania/czujnik ciśnienia/zawór AKF | 15 |
| 31 | Działanie silnika benzynowego/Świece żarowe/Cewka przekaźnika/Wentylator elektryczny/Przekaźnik wtórnej pompy wody | 10 |
| 32 | Jednostka sterująca silnika | 15 |
| 20 | ||
| 30*2 | ||
| 33 | Czujnik przełącznika sprzęgła/dodatkowa cewka przekaźnika ogrzewania/czujnik serwo | 5 |
| 34 | Jednostka sterująca paliwem / pompa próżniowa | 15 |
| 35 | — | — |
| 36 | Reflektor świateł drogowych, prawy | 10 |
| 15*3 | ||
| 37 | Światło drogowe, lewe | 10 |
| 15*3 | ||
| 38 | Ogrzewanie silnika | 30 |
| 39 | — | — |
| 40 | Wejście 12 V/zapalniczka | 15 |
| 41 | Podgrzewana jednostka sterująca siedzeń / uchwyt na kubek | 25 |
| 42 | klakson | 20 |
| 43 | Dach panoramiczny | 30 |
| 44 | Wycieraczki | 20 |
| 45 | Podgrzewana tylna szyba | 20 |
| 46 | Radio / Bluetooth / USB + AUX-In / konwerter DC-DC dla Start-Stop | 20 |
| 47 | Climatronic / autoclima / Gateway / Diagnostyka / Automatyczna skrzynia biegów (blokada ZSS) | 5 |
| 48 | Jednostka blokująca | 25 |
| 49 | Elektryczne szyby (przód) | 25 |
| 50 | Tylne elektryczne szyby | 30 |
| 51 | Jednostka sterująca automatycznej skrzyni biegów | 25 |
| 52 | Alarm | 15 |
| 53 | Przekaźnik pompy elektrokinetycznej/jednostka sterująca paliwem bi-turbo | 15 |
| 54 | Światło cofania automatycznej skrzyni biegów / Światło przeciwmgielne / Kierunkowskazy | 15 |
| 55 | Transformator włączony | 15 |
| 20*2 | ||
| 56 | Wycieraczka tylnej szyby | 10 |
| 57 | Światła mijania (po prawej stronie) / Światło dzienne | 15 |
| 58 | Światła mijania (po lewej) / Światło dzienne | 15 |
| a) Jeśli jest to LPG. b) Prąd znamionowy w zależności od silnika. c) Czy ma Start-Stop, czy nie. |
||
Bezpieczniki pod kierownicą w uchwycie przekaźnika
Bezpieczniki PTC
| Numer | Opis | Ampery [A] |
| 1 | Dodatkowe ogrzewanie elektryczne powietrzem | 40 |
| 2 | Dodatkowe ogrzewanie elektryczne powietrzem | 40 |
| 3 | Dodatkowe ogrzewanie elektryczne powietrzem | 40 |
Bezpieczniki AUX 1
| Numer | Opis | Ampery [A] |
| 1 | Lewe światło dzienne, Lampa AFS | 15 |
| 20* | ||
| Nawigator, Bluetooth, MDI, dźwignia sterowania radiem | 20 | |
| 2 | Prawe światło dzienne, Lampa AFS | 15 |
| 20* | ||
| Tablica przyrządów / przekaźnik ESP | 5 | |
| 3 | Pompa spryskiwacza reflektorów | 20 |
| * Czy ma Start-Stop, czy nie. | ||
Bezpieczniki AUX 3
| Numer | Opis | Ampery [A] |
| 1 | Jednostka sterująca przyczepy | 15 |
| 2 | Jednostka sterująca przyczepy | 20 |
| 3 | Jednostka sterująca przyczepy | 20 |
Bezpieczniki w komorze silnika nad akumulatorem
Bezpieczniki niemetalowe
| Numer | Opis | Ampery [A] |
| S1 | Jednostka ABS | 25 |
| S2 | Nagrzewnica/wentylator z dmuchawą elektryczną | 30 |
| S3 | Jednostka sterująca automatycznej skrzyni biegów | 30 |
| S4 | Jednostka sterująca ABS ESP | 10 |
| S5 | Elektroniczna jednostka kontrolująca | 5 |
| S6 | Moduł wtryskowy | 30 |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
