Seat Ibiza III (2002-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza III z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2007, 2008. Seat Ibiza III to trzecia generacja popularnego modelu Ibiza produkowanego przez hiszpańską markę Seat. Oto kilka informacji na temat tego modelu: Stylistyka: Seat Ibiza III została wprowadzona na rynek w […]

07/14/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza III z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2007, 2008.

Seat Ibiza III to trzecia generacja popularnego modelu Ibiza produkowanego przez hiszpańską markę Seat. Oto kilka informacji na temat tego modelu:

  1. Stylistyka: Seat Ibiza III została wprowadzona na rynek w 2002 roku i charakteryzowała się nowoczesnym i dynamicznym designem. Miała bardziej zdecydowane linie i ostre kształty, które nadawały jej sportowy wygląd.
  2. Silniki: Ibiza III oferowana była z różnymi jednostkami napędowymi, zarówno benzynowymi, jak i wysokoprężnymi. Warianty benzynowe miały moc od około 60 KM do 180 KM, a warianty wysokoprężne miały moc od około 70 KM do 130 KM. Silniki te oferowały różne poziomy osiągów i ekonomiczności.
  3. Wnętrze: Wnętrze Ibiza III było dobrze zaprojektowane i oferowało przyzwoitą jakość wykonania. Materiały użyte we wnętrzu były solidne, a układ deski rozdzielczej był ergonomiczny i łatwy w obsłudze. Przestrzeń dla pasażerów była wystarczająca, a bagażnik oferował przyzwoitą pojemność.
  4. Przyjemność z jazdy: Ibiza III oferowała przyjemne doznania z jazdy. Miała dobrze wyważone zawieszenie, precyzyjny układ kierowniczy i stabilne prowadzenie. Dzięki kompaktowym wymiarom samochodu była zwrotna i łatwa do manewrowania w mieście.
  5. Technologia: Ibiza III była wyposażona w różne funkcje i technologie, które były dostępne w tamtym okresie. W zależności od wersji, można było znaleźć takie elementy jak system audio, klimatyzację, systemy bezpieczeństwa, a także opcje dostępne dla wygody i komfortu.
  6. Bezpieczeństwo: Wraz z postępem technologicznym, standardy bezpieczeństwa w samochodach stale się podnosiły. W przypadku Ibiza III, niektóre modele były wyposażone w podstawowe systemy bezpieczeństwa, takie jak poduszki powietrzne dla kierowcy i pasażera, systemy ABS i ESP, które podnosiły poziom bezpieczeństwa jazdy.
Zobacz także:  Seat Arona (2018-2019) - schematy bezpieczników i przekaźników

Podsumowując, Seat Ibiza III to kompaktowy samochód, który był nowoczesny i oferował przyjemną jazdę. Miała atrakcyjny design, solidne wykonanie i różne opcje silnikowe. Mimo że niektóre aspekty technologiczne mogą być przestarzałe w porównaniu do nowszych modeli, Ibiza III nadal była popularnym modelem, który spełniał oczekiwania wielu kierowców pod względem stylu, funkcjonalności i przyjemności z jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Kolor Ampery [A]
Beżowy 5 A
brązowy 7,5 A
czerwony 10 A
Niebieski 15 A
Żółty 20 A
Biały/Naturalny 25 A
Zielony 30 A



Przedział pasażerski

Bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną.
W wersjach z kierownicą po prawej stronie bezpieczniki znajdują się po prawej stronie deski rozdzielczej za osłoną.

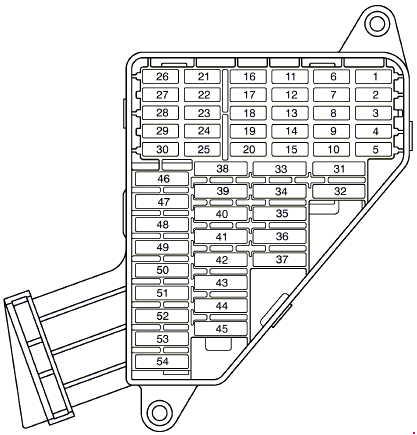

Bezpieczniki po lewej stronie deski rozdzielczej

Seat Ibiza III (2002-2008) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 od 2006 r:Wtórna pompa wodna 1,8 20 VT (T16) 15
2 ABS/ESP 10
3
4 Światło hamowania, włącznik sprzęgła;

Cewki przekaźników.

5
5 Sterownik silnika (benzyna) 5
6 Prawe światło boczne 5
7 Światło z lewej strony 5
8 Sterowanie ogrzewaniem lustra 5
9 Sonda lambda 10
10 Sygnał „S”. Jednostka radiowa 5
11 od 2006 r:Elektryczne zasilanie lusterek. 5
12 Regulacja wysokości reflektorów 5
13 Czujnik ciśnienia/Czujnik poziomu oleju. 5
14 Dodatkowy silnik grzewczy;

Pompa paliwa;

Pompa oleju.

10
15 Automatyczna skrzynia biegów 10
16 Podgrzewane siedzenia 15
17 Jednostka sterująca silnika 5
18 Tablica przyrządów;

Ogrzewanie i wentylacja;

Nawigacja;

Regulacja wysokości reflektorów;

Lusterko elektryczne.

10
19 od 2006 r:Światło cofania 10
do 2005 r .:Światło cofania 10
20 Pompa spryskiwacza przedniej szyby 10
21 Światło drogowe prawe 10
22 Światło drogowe lewe 10
23 Oświetlenie tablicy rejestracyjnej;

Wskaźnik światła bocznego.

5
24 Wycieraczka tylnej szyby 10
25 Wtryskiwacze (paliwo) 10
26 Włącznik świateł hamowania;

ESP (czujnik skrętu).

10
27 Tablica przyrządów;

Diagnostyka.

5
28 Oświetlenie schowka podręcznego;

Oświetlenie bagażnika;

Oświetlenie wnętrza.

10
29 Climatronic 5
30 od 2006 r:Sterowanie centralnym zamkiem 5
31 Sterowanie lewą przednią szybą 25
32 do 2005 roku: Sterowanie centralnym zamkiem. 15
33 Sygnał dźwiękowy z zasilaniem własnym. 15
34 Jednostka sterująca silnika 15
35 Szyberdach 20
36 Ogrzewanie;

Dmuchawa wentylatora silnika.

25
37 Pompa spryskiwaczy reflektorów 20
38 Przednie i tylne światła przeciwmgielne 15
39 Sterownik silnika (benzyna) 15
40 od 2006 r: Sterownik silnika diesel+

pompa paliwa SDI

30
do 2005 r:Jednostka sterująca silnika

(Diesel).

20
41 Wskaźnik poziomu paliwa 15
42 Transformator zapłonowy+sterownik silnika T70 15
43 Światła mijania (prawa strona) 15
44 Sterowanie lewą tylną szybą 25
45 Sterowanie przednią prawą szybą 25
46 Wycieraczka szyby przedniej 20
47 Podgrzewana tylna szyba 20
48 Jednostka wskaźnika 15
49 Zapalniczka 15
50 od 2006 r:Jednostka zamykająca 15
do 2005 roku: Aktualny czujnik deszczu;

Centralny zamek.

20
51 Radio;

CD;

GPS;

Telefon.

20
52 Klakson 20
53 Światła mijania (lewa strona) 15
54 Sterowanie prawą tylną szybą 25



Komora silnika

Skrzynka bezpieczników w komorze silnika na akumulatorze

Znajduje się w komorze silnika na akumulatorze.

Numer Opis Ampery [A]
1 PTC (dodatkowe ogrzewanieelektryczne za pomocą powietrza) 40
2 PTC (dodatkowe ogrzewanieelektryczne za pomocą powietrza) 40
3 PTC (dodatkowe ogrzewanieelektryczne za pomocą powietrza) 40

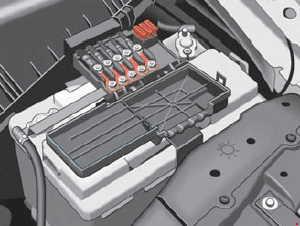

Bezpieczniki w komorze silnika nad akumulatorem

Seat Ibiza III (2002-2008) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Alternator;

Rozrusznik.

175
2 Dystrybutor napięcia zasilania wewnątrz pojazdu. 110
3 Pompa wspomagania układu kierowniczego. 50
4 SLP(benzyna);

Wstępne podgrzewanie

świec zapłonowych

(Diesel).

50
5 Ogrzewanie 40
6 Jednostka ABS 40
7 Jednostka ABS 25
8 Ogrzewanie 30
9 Jednostka ABS 10
10 Jednostka sterująca kablem 5
11 Wentylator Clima 5
12
13 Jednostka Jatco doautomatycznej skrzyni biegów. 5
14
15
16

Pozycja w komorze silnika: skrzynka boczna

Numer Opis Ampery [A]
B1 Alternator (<140 W) 150
Alternator (> 140 W) 200
C1 Wspomaganie kierownicy 80
D1 PTC (dodatkowe ogrzewanie elektryczne za pomocą powietrza). 100
E1 Wentylator (> 500 W) 80
Wentylator (<500 W) 50
F1 Zasilanie wielostanowiskowe „30”;

Wewnętrzna skrzynka bezpieczników,

100
G1 Zasilanie napięciem bezpiecznika przyczepy w wewnętrznej skrzynce bezpieczników. 50
H1
