W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Cordoba II z lat: 2006, 2007.

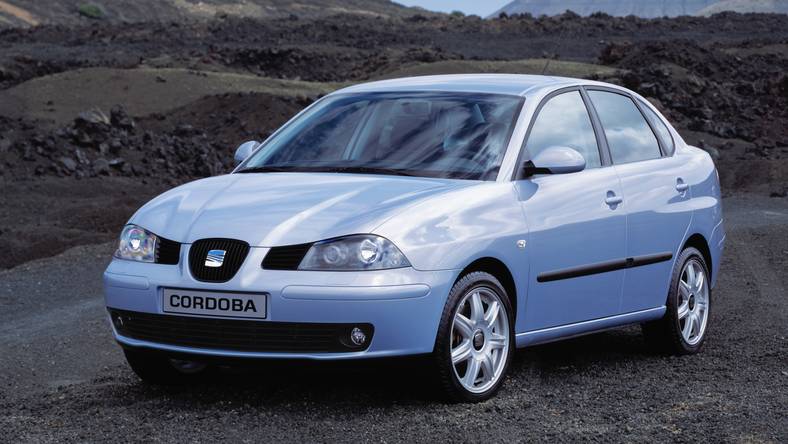

Seat Cordoba II to druga generacja kompaktowego samochodu produkowanego przez hiszpańską markę Seat. Model ten był dostępny na rynku w latach 2003-2009. Oto kilka kluczowych informacji na temat Seat Cordoba II:

  1. Wygląd: Seat Cordoba II miała nowocześniejszy design w porównaniu do swojego poprzednika. Była to kompaktowa limuzyna, która pod względem wyglądu była bardziej przypominająca tradycyjny sedan niż hatchback.
  2. Silniki: Cordoba II oferowała różne opcje silników, w tym benzynowe i diesla, o różnych pojemnościach i mocach. Modele te były wyposażone w bardziej zaawansowane jednostki napędowe, które oferowały lepszą wydajność i efektywność paliwową.
  3. Wersje nadwozia: Cordoba II była dostępna jako 4-drzwiowy sedan, który oferował przestronne wnętrze i wygodne siedzenia dla kierowcy i pasażerów.
  4. Wyposażenie: W zależności od wersji wyposażenia, Seat Cordoba II była dostępna z różnymi opcjami technologicznymi i funkcjami. Oferowała podstawowe udogodnienia, takie jak klimatyzację, system audio, a także zaawansowane systemy bezpieczeństwa.
  5. Popularność: Seat Cordoba II cieszyła się umiarkowaną popularnością, zwłaszcza na rynku hiszpańskim i w krajach europejskich. Był to popularny wybór dla osób szukających kompaktowej limuzyny, która oferowała dobrą jakość jazdy i ekonomiczność.
  6. Zakończenie produkcji: Produkcja Cordoby II została zakończona w 2009 roku, a jej miejsce w ofercie marki Seat zajęły inne modele, takie jak Seat Leon czy Seat Toledo.
Zobacz także:  Seat Ateca (2020) - schematy bezpieczników i przekaźników

Seat Cordoba II była kontynuacją linii modelu Cordoba i reprezentowała kolejny krok w rozwoju tego kompaktowego samochodu. Choć model ten został wycofany z produkcji, wciąż można go spotkać na drogach, jako samochód używany, będący popularnym wyborem wśród osób szukających kompaktowego i funkcjonalnego auta do codziennej jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

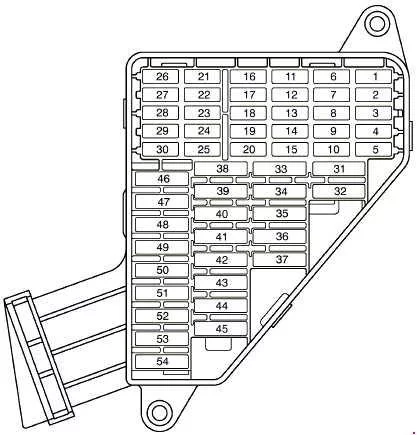

Skrzynka bezpiecznikowa

Bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną.

Seat Cordoba II (2006-2007) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Pompa wody wtórnej 1,8 20 VT (T16) 15
2 ABS/ESP 10
3 Pusty
4 Światło hamowania;

Przełącznik sprzęgła;

Cewki przekaźnika.

5
5 Jednostka sterująca silnika (benzyna) 5
6 Światło po prawej stronie 5
7 Światło po lewej stronie 5
8 Sterowanie ogrzewaniem lusterek 5
9 Sonda lambda 10
10 Sygnał „S” a);

Jednostka radiowa

5
11 Zasilanie lusterka elektrycznego 5
12 Regulacja wysokości reflektorów 5
13 Czujnik ciśnienia i poziomu oleju 5
14 Dogrzewanie silnika i pompy paliwa 10
15 Automatyczne sterowanie skrzynią biegów 10
16 Podgrzewane siedzenia 15
17 Jednostka sterująca silnika 5
18 Tablica przyrządów;

Ogrzewanie i wentylacja;

Nawigacja;

Regulacja wysokości reflektorów;

Lusterko elektryczne.

10
19 Światło cofania 15
20 Pompa spryskiwacza przedniej szyby 10
21 Reflektor świateł drogowych, prawy 10
22 Światło drogowe, lewe 10
23 Oświetlenie tablicy rejestracyjnej;

Wskaźnik światła bocznego.

5
24 Wycieraczka tylnej szyby 10
25 Wtryskiwacze (paliwo) 10
26 Włącznik świateł hamowania/ESP (czujnik skrętu) 10
27 Tablica przyrządów;

Diagnoza.

5
28 Jednostka: oświetlenie schowka na rękawiczki, oświetlenie bagażnika, oświetlenie wewnętrzne; 10
29 Climatronic 5
30 Centralny zamek zasilający 5
31 Sterowanie lewym przednim oknem 25
32 Pusty
33 Klakson alarmowy samozasilający 15
34 Jednostka sterująca silnika 15
35 Szyberdach 20
36 Ogrzewanie i dmuchawa wentylatora silnika 25
37 Pompa spryskiwacza reflektorów 20
38 Przednie i tylne światła przeciwmgielne 15
39 Jednostka sterująca silnika (benzyna) 15
40 Sterownik silnika diesel + pompa paliwa SDI 30
41 Wskaźnik poziomu paliwa 15
42 Transformator zapłonowy + sterownik silnika T70 15
43 Światła mijania (prawa strona) 15
44 Sterowanie lewym tylnym oknem 25
45 Sterowanie prawym przednim oknem 25
46 Wycieraczka szyby przedniej 20
47 Podgrzewana jednostka tylnej szyby 20
48 Jednostka wskaźnika 15
49 Zapalniczka 15
50 Jednostka blokująca 20
51 Radio/CD/GPS/Telefon 20
52 Klakson 20
53 Światła mijania (lewa strona) 15
54 Sterowanie prawą tylną szybą 25
a) Sygnał „S” to układ, który obejmuje rozrusznik i blokadę kierownicy i umożliwia, po wyłączeniu zapłonu i bez wyjmowania kluczyka ze stacyjki i stacyjki, włączenie niektórych elementów elektrycznych, w tym m.in. radio, lampka sufitowa itp. Funkcja ta jest dezaktywowana po wyjęciu kluczyka z kierownicy i stacyjki.

Bezpieczniki pod kierownicą w uchwycie przekaźnika

Bezpieczniki PTC

Numer Opis Ampery [A]
1 PTC (dodatkowe ogrzewanie elektryczne powietrzem) 40
2 PTC (dodatkowe ogrzewanie elektryczne powietrzem) 40
3 PTC (dodatkowe ogrzewanie elektryczne powietrzem) 40

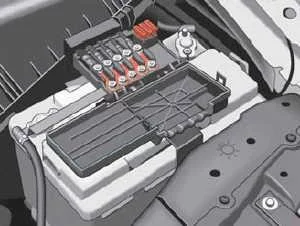

Skrzynka bezpieczników w komorze silnika na akumulatorze

Seat Cordoba II (2006-2007) - schematy bezpieczników i przekaźników



Bezpieczniki metalowe

Numer Opis Ampery [A]
1 Silnik alternatora/rozrusznika 175
2 Rozdzielacz napięcia zasilania wewnątrz pojazdu 110
3 Pompa wspomagania kierownicy 50
4 Podgrzewanie świec zapłonowych (diesel) 50
5 Wentylator nagrzewnicy elektrycznej;

Wentylator klimatyzacji.

40
6 Jednostka ABS 40



Bezpieczniki niemetalowe

Numer Opis Ampery [A]
7 Jednostka ABS 25
8 Wentylator nagrzewnicy elektrycznej;

Wentylator klimatyzacji.

30
9 Jednostka ABS 10
10 Jednostka sterująca kabla 5
11 Wentylator klimatyzacji 5
12 Pusty
13 Jednostka Jatco do automatycznej skrzyni biegów 5
14 Pusty
15 Pusty
16 Pusty
