Seat Cordoba II (2003-2005) – schematy bezpieczników i przekaźników

Seat Cordoba II (2003-2005) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Cordoba II z lat: 2003, 2004, 2005.

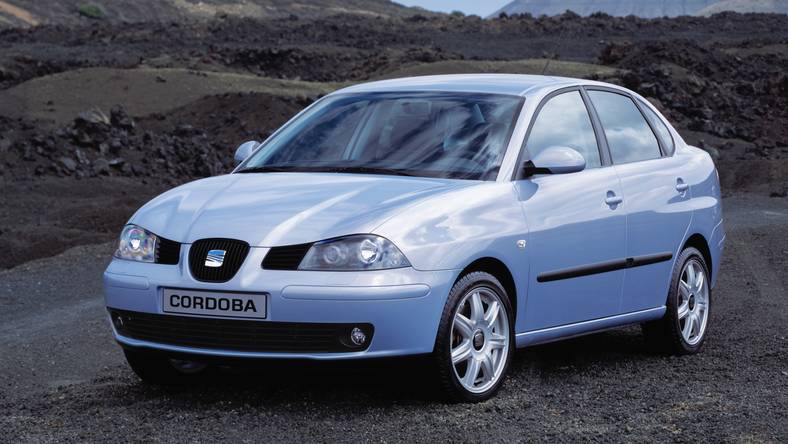

Seat Cordoba II to druga generacja kompaktowego samochodu produkowanego przez hiszpańską markę Seat. Model ten był dostępny w latach 2003-2009. Oto kilka kluczowych informacji na temat tego modelu:

  1. Wygląd: Seat Cordoba II miała nowoczesny i atrakcyjny design. Była to kompaktowa limuzyna o czterech drzwiach, która pod względem wyglądu była podobna do innych modeli marki Seat z tego okresu.
  2. Platforma: Cordoba II została zbudowana na tej samej platformie co Seat Ibiza z tamtego okresu, co przyczyniło się do podobieństwa w designie i cechach obu modeli.
  3. Silniki: Model ten oferował różne opcje silników, w tym benzynowe i diesla, o różnych pojemnościach i mocach. Modele te były wyposażone w nowoczesne jednostki napędowe, które zapewniały dobre osiągi i ekonomiczność paliwa.
  4. Wersje nadwozia: Cordoba II była dostępna jako 4-drzwiowy sedan. Oferowała przestronne wnętrze i wygodne siedzenia, które czyniły jazdę komfortową dla kierowcy i pasażerów.
  5. Wyposażenie i technologia: W zależności od wersji wyposażenia, Seat Cordoba II oferowała różne funkcje i technologie. Wersje wyższe były bogato wyposażone w różne udogodnienia, takie jak klimatyzacja, systemy multimedialne, elektryczne szyby i lusterka, a także wiele innych opcji.
  6. Popularność: Cordoba II cieszyła się umiarkowaną popularnością, zwłaszcza wśród klientów szukających kompaktowego i ekonomicznego samochodu na codzienne potrzeby. Była szczególnie popularna w Europie, w tym w Hiszpanii, gdzie marka Seat ma silne korzenie.
Zobacz także:  Seat Alhambra (2015-2020) - schematy bezpieczników i przekaźników

Warto zaznaczyć, że produkcja Seat Cordoba II została zakończona w 2009 roku, a jej miejsce w ofercie marki Seat zajęły inne modele, takie jak Seat Leon czy Seat Ibiza, które stały się bardziej popularne na rynku samochodowym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

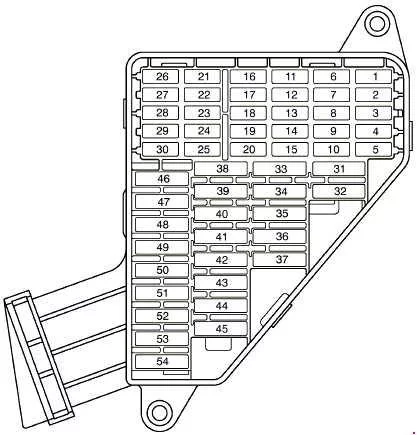

Skrzynka bezpiecznikowa

Bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną.

Seat Cordoba II (2003-2005) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1
2 ABS/ESP 10
3
4 Światło hamowania;

Sprzęgło.

5
5 Jednostka sterująca silnika (benzyna) 5
6 Światło mijania, z prawej 5
7 Światło mijania, lewe 5
8 Sterowanie ogrzewaniem lusterek 5
9 Sonda lambda 10
10 Sygnał „S”1). Sterowanie radiowe 5
11
12 Reflektory z regulacją wysokości 5
13 Czujnik poziomu i ciśnienie oleju 5
14 Dodatkowe ogrzewanie silnika/pompa olejowa 10
15 Automatyczne sterowanie skrzynią biegów 10
16 Podgrzewane siedzenia 15
17 Jednostka sterująca silnika 5
18 Tablica przyrządów;

Ogrzewanie i wentylacja;

Nawigacja;

Reflektory z regulacją wysokości;

Lusterko elektryczne.

10
19 Światło cofania 15
20 Pompa spryskiwacza przedniej szyby 10
21 Światła drogowe prawe 10
22 Światła drogowe, lewe 10
23 Oświetlenie tablicy rejestracyjnej;

Światło pilota dla światła bocznego.

5
24 Wycieraczka przedniej szyby 10
25 Opryskiwacze (benzyna) 10
26 Włącznik świateł hamowania;

ESP.

10
27 Tablica przyrządów;

Diagnostyka.

5
28 Sterowanie: oświetlenie schowka, oświetlenie bagażnika, oświetlenie wnętrza szyberdachu 10
29 Climatronic 5
30
31 Okno elektroniczne, lewe 25
32 Sterowanie centralnym zamkiem 15
33 Klakson alarmowy samozasilający 15
34 Obecnie zaopatrzenie 15
35 Otwarty dach 20
36 Ogrzewanie/wentylacja silnika elektrowentylatorem 25
37 Spryskiwacze reflektorów 20
38 Światła przeciwmgielne;

Tylne światła przeciwmgielne.

15
39 Kontroluj jednostkę silnika benzynowego 15
40 Sterowanie jednostką silnika wysokoprężnego 20
41 Wskaźnik poziomu paliwa 15
42 Zapłon transformatora 15
43 Światło mijania, z prawej 15
44 Elektrycznie sterowana szyba tylna lewa 25
45 Elektrycznie sterowana szyba przednia prawa 25
46 Sterowanie wycieraczkami przedniej szyby 20
47 Steruj podgrzewaną tylną szybą 20
48 Kontroluj kierunkowskazy 15
49 Zapalniczka 15
50 Czujnik deszczu;

Centralny zamek.

20
51 Radio/CD/GPS 20
52 klakson 20
53 Światło mijania, lewe 15
54 Elektrycznie sterowana szyba tylna prawa 25
1) Sygnał „S” to system obejmujący blokadę kierownicy i zapłon. Po wyłączeniu zapłonu i bez wyjmowania kluczyka ze stacyjki funkcja ta umożliwia włączenie niektórych urządzeń elektrycznych, takich jak radio samochodowe, lampka sufitowa itp. Funkcja ta jest dezaktywowana po wyjęciu kluczyka ze stacyjki .

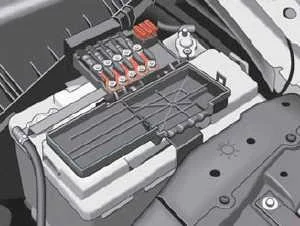

Skrzynka bezpieczników w komorze silnika na akumulatorze

Seat Cordoba II (2003-2005) - schematy bezpieczników i przekaźników

Bezpieczniki metalowe

Numer Opis Ampery [A]
1 Alternator/zapłon 175
2 Kabina pasażerska z potencjałem wejścia dystrybucyjnego 110
3 Pompa wspomagania kierownicy 50
4 SLP (benzyna);

Podgrzewane świece zapłonowe (diesel).

50
5 Nagrzewnica elektryczna/wentylator klimatyczny 40
6 Kontrola ABS 40



Bezpieczniki niemetalowe

Numer Opis Ampery [A]
7 Kontrola ABS 25
8 Nagrzewnica elektryczna/wentylator klimatyczny 30
9
10 Kontrola okablowania 5
11 Wentylator klimatyzacji 5
12
13 Sterowanie automatyczną skrzynią biegów Jatco 5
14
15
16
