Seat Ateca (2022-2023) – schematy bezpieczników i przekaźników
Rocznik 2022-2023
Zaktualizowano 25.07.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ateca z lat: 2022, 2023.
Seat Ateca to kompaktowy crossover SUV produkowany przez hiszpańską markę Seat. Jest to jeden z popularnych modeli w gamie Seat, który został wprowadzony na rynek w 2016 roku. Oto kilka kluczowych informacji na temat Seat Ateca:
- Wygląd: Seat Ateca charakteryzuje się nowoczesnym designem typowym dla SUV-ów. Model ten ma charakterystyczne linie nadwozia, podwyższony prześwit i sportowy wygląd, który podkreśla jego dynamiczny charakter.
- Wielkość: Ateca to kompaktowy crossover, co oznacza, że mieści się w segmencie mniejszych SUV-ów. Jest to doskonała opcja dla osób, które potrzebują większej przestrzeni i wyższej pozycji siedzenia, ale nie chcą dużego SUV-a.
- Silniki: Seat Ateca oferuje różne opcje silników, w tym benzynowe i diesla, o różnych pojemnościach i mocach. Opcje te pozwalają klientom wybrać konfigurację, która najlepiej odpowiada ich potrzebom i preferencjom. Wersje wysokoprężne (diesel) często cieszą się popularnością ze względu na ekonomiczność i oszczędność paliwa.
- Technologia: Model ten jest wyposażony w zaawansowane technologie, takie jak systemy multimedialne z ekranem dotykowym, łączność Bluetooth, systemy bezpieczeństwa i asystujące kierowcy, a także wiele innych udogodnień.
- Wersje wyposażenia: Seat Ateca jest dostępna w różnych wersjach wyposażenia, co pozwala klientom dostosować samochód do swoich potrzeb. W zależności od wersji, można znaleźć wiele zaawansowanych opcji i funkcji, takich jak skórzane fotele, panoramiczny dach, systemy nawigacji itp.
- Bezpieczeństwo: Ateca została wyposażona w wiele zaawansowanych systemów bezpieczeństwa, takich jak systemy hamowania awaryjnego, systemy kontroli trakcji i stabilizacji, systemy monitorowania martwego pola, systemy ostrzegania o kolizji itp., aby zapewnić maksymalny poziom bezpieczeństwa dla kierowcy i pasażerów.
Seat Ateca cieszy się dużą popularnością wśród klientów, którzy szukają stylowego i wydajnego crossovera. To doskonała opcja dla osób aktywnych, które potrzebują przestronnego samochodu do codziennych wyjazdów, a także na dłuższe podróże. Ateca pozycjonuje się jako konkurencyjna alternatywa dla innych popularnych modeli crossoverów na rynku.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Bezpieczniki wewnątrz pojazdu
Pojazdy z lewostronnym układem kierowniczym: pokrywa skrzynki bezpieczników pod deską rozdzielczą po stronie kierowcy
Schowek podręczny (kierownica po prawej stronie): dostęp do skrzynki bezpiecznikowej.
Otwieranie i zamykanie skrzynki bezpieczników pod tablicą rozdzielczą (w pojazdach z kierownicą po lewej stronie)
- Otwieranie: złożyć pokrywę w dół.
- Zamykanie: unieść pokrywę do góry do momentu słyszalnego zamknięcia.
Bezpieczniki za schowkiem podręcznym (w pojazdach z kierownicą po prawej stronie)
- Otworzyć i w razie potrzeby opróżnić schowek.
- Odpiąć ogranicznik schowka w dwóch krokach: najpierw odciągnąć go do tyłu (strzałka 1 ), a następnie wysunąć ostrożnie w prawo (strzałka 2 ). Wyjąć prowadnicę przy pokrywie w normalnym położeniu otwartym (30°).
- Wyjąć sworznie boczne B i opuścić pokrywę w drugie położenie otwarte pod kątem 60°.
- Aby zamknąć schowek, należy powtórzyć tę samą procedurę w odwrotnej kolejności.

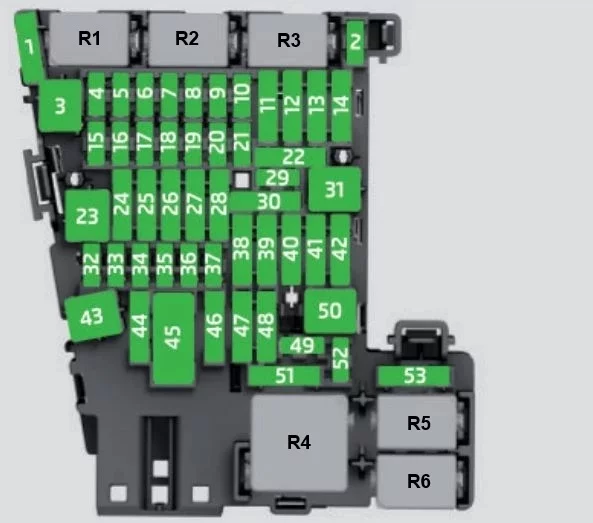

Rozpoznawanie bezpieczników pod deską rozdzielczą po kolorach
| Numer | Opis / Ampery [A] | |
|---|---|---|
| 1 | Adblue (SCR) | 20 |
| 4 | Alarmowy sygnał dźwiękowy | 7,5 |
| 5 | Bramka | 7,5 |
| 6 | Dźwignia zmiany biegów skrzyni automatycznej | 7,5 |
| 7 | Panel sterowania klimatyzacji i ogrzewania, ogrzewanie tylnej szyby, nagrzewnica dodatkowa. | 10 |
| 8 | Diagnostyka, przełącznik elektronicznego hamulca postojowego, przełącznik świateł, światło cofania, oświetlenie wnętrza, tryb jazdy, podświetlenie progu, czujnik deszczu | 7,5 |
| 9 | Kolumna kierownicza, pompa płynu chłodzącego (T2C) | 7,5 |
| 10 | Wyświetlacz radia | 7,5 |
| 11 | Świata z lewej strony | 40 |
| 12 | Radio | 20 |
| 13 | Napinacz pasa bezpieczeństwa fotela kierowcy i pasażera | 25 |
| 14 | Nawiew klimatyzacji | 40 |
| 15 | Zwolnienie blokady kolumny kierownicy | 10 |
| 16 | Centrum Łączności | 7,5 |
| 17 | Tablica przyrządów, jednostka OCU | 7,5 |
| 18 | Kamera cofania i kamera do obserwacji otoczenia | 7,5 |
| 19 | Kessy | 7,5 |
| 20 | SCR, przekaźnik silnika, 1,5 | 10/15 |
| 21 | Jednostka sterująca sprzęgła 4×4 Haldex | 15 |
| 22 | Przyczepa | 15 |
| 23 | Elektrycznie sterowany dach | 30 |
| 24 | Światła z prawej strony | 40 |
| 25 | Drzwi lewe | 30 |
| 26 | Podgrzewane fotele | 30 |
| 27 | Oświetlenie wnętrza | 30 |
| 28 | Przyczepa | 25 |
| 31 | Moduł sterujący pokrywy bagażnika | 30 |
| 32 | Jednostka sterująca asystenta parkowania, kamera przednia i radar | 7,5/10 |
| 33 | Poduszka powietrzna | 7,5 |
| 34 | Przełącznik cofania, czujnik klimatyzacji, elektrochromatyczne lusterko, gniazda zasilania z tyłu (USB) | 7,5 |
| 35 | Diagnostyka, jednostka sterująca reflektorów, regulacja wysokości reflektorów | 7,5 |
| 38 | Przyczepa | 25 |
| 39 | Prawe drzwi | 30 |
| 40 | Gniazdo zasilania 12 V | 20 |
| 41 | Napinacz pasa bezpieczeństwa fotela kierowcy i pasażera | 25 |
| 42 | Centralny zamek | 40 |
| 43 | Beats Audio CAN i MOST. | 40 |
| 44 | Przyczepa | 15 |
| 45 | Elektrycznie regulowany fotel kierowcy | 15 |
| 46 | Złącze USB | 7,5 |
| 47 | Wycieraczka tylnej szyby | 15 |
| 49 | Rozrusznik; czujnik sprzęgła | 7,5 |
| 52 | Tryb jazdy. | 15 |
| 53 | Ogrzewanie tylnej szyby | 30 |

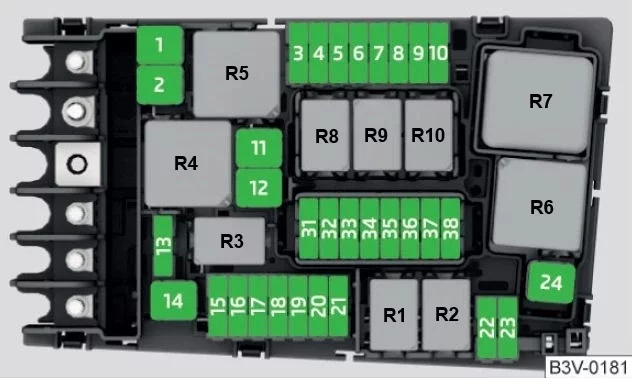

Bezpieczniki w komorze silnika
W komorze silnika: pokrywa skrzynki bezpieczników.
Otwieranie skrzynki bezpiecznikowej w komorze silnika
- Otwarcie pokrywy silnika.
- Nacisnąć zaczepy blokujące w celu zwolnienia pokrywy skrzynki bezpiecznikowej.
- Następnie unieść pokrywę.
- Aby zamocować pokrywę, należy umieścić ją na skrzynce bezpiecznikowej. Wcisnąć zaczepy blokujące w dół aż do słyszalnego kliknięcia.
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
