W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Arona z lat: 2018, 2019.
Seat Arona to miejski crossover (kompaktowy SUV) produkowany przez hiszpańską markę Seat. Jest on nazwany na cześć popularnego miasta Arona na Teneryfie, co podkreśla inspirację miejskim stylem życia.
Oto kilka kluczowych informacji na temat Seat Arona:
Seat Arona jest jednym z kluczowych modeli w ofercie marki Seat, a jako miejski crossover jest odpowiedzią na rosnące zapotrzebowanie na kompaktowe i wszechstronne samochody.
| Kolor | Ampery [A] |
|---|---|
| czarny | 1 |
| purpurowy | 3 |
| jasnobrązowy | 5 |
| brązowy | 7.5 |
| czerwony | 10 |
| niebieski | 15 |
| żółty | 20 |
| biały lub przezroczysty | 25 |
| zielony | 30 |
| pomarańczowy | 40 |

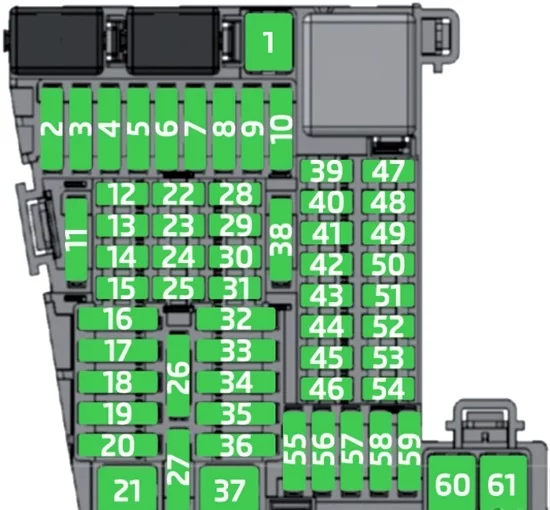

Skrzynka bezpieczników w przedziale pasażerskim
Znajduje się na desce rozdzielczej po stronie kierowcy za panelem.
| Numer | Ampery [A] | Opis |
| 1 | 20 | Hak holowniczy |
| 2 | 20 | Zapalniczka;
Gniazdo. |
| 3 | 30 | Wzmacniacz dźwięku |
| 6 | 40 | Centralny zamek |
| 8 | 30 | Wentylator ogrzewania;
Climatronic. |
| 10 | 20 | Hak holowniczy |
| 11 | 7,5 | Zawory elektromagnetyczne CNG |
| 13 | 7,5 | Włącznik świateł;
Kolumna kierownicy LSS i SMLS; Port diagnostyczny; Czujnik deszczu i światła. |
| 14 | 10 | Kolumna kierownicy LSS:
sterowanie wycieraczkami |
| 15 | 7,5 | Panel przyrządów |
| 16 | 40 | Zasilanie prawego światła |
| 17 | 30 | Sterowanie prawym oknem w drzwiach |
| 18 | 30 | Wycieraczki |
| 19 | 25 | Radio;
System multimedialny. |
| 20 | 30 | Ogrzewane tylne okno |
| 21 | 30 | Jednostka sterująca SCR |
| 23 | 7,5 | Tylna kamera |
| 24 | 5 | Connectivity Box;
Okablowanie zewnętrznego źródła dźwięku (Double USB-Aux IN); Wzmacniacz telefonu; Wyświetlacz MIB. |
| 25 | 7,5 | Elektronika kolumny kierownicy (MFL) |
| 26 | 7,5 | Gateway |
| 27 | 7,5 | Aktywna jednostka sterująca zawieszeniem |
| 28 | 7,5 | Czujnik DWA |
| 29 | 7,5 | DWA Róg |
| 31 | 7,5 | Klimatyzator 9AA/9AB |
| 15 | Jednostka sterująca Climatronic 9AK | |
| 32 | 7,5 | Kolumna kierownicy LSS, bez Kessy |
| 33 | 30 | Sterowanie oknem lewych drzwi |
| 35 | 40 | Zasilanie świateł lewych |
| 36 | 20 | Sygnał dźwiękowy |
| 37 | 30 | Jednostka sterująca podgrzewanymi siedzeniami |
| 38 | 30 | BCM Moc C63 |
| 39 | 10 | BSD, PDC, MRR |
| 40 | 7,5 | Włącznik świateł;
Port diagnostyczny; Regulacja zasięgu reflektorów; Kolumna kierownicy LSS: Światła, reflektory halogenowe, włącznik świateł cofania. |
| 41 | 7,5 | Regulacja rozłożonych lusterek zewnętrznych |
| 42 | 7,5 | Pedał sprzęgła;
Przekaźniki zapłonu; Cewka przekaźnika CNG; Czujnik ciśnienia klimatyzacji. |
| 43 | 15 | Cewka przekaźnika DWP;
Silnik wycieraczki tylnej szyby; Podgrzewane dysze. |
| 44 | 7,5 | Poduszka powietrzna |
| 45 | 7,5 | Lewy reflektor Leimo Plus |
| 46 | 7,5 | Prawy reflektor Leimo Plus |
| 48 | 7,5 | Blokada kolumny kierownicy;
Jednostka sterująca Kessy. |
| 49 | 7,5 | Cewka przekaźnika SCR. |
| 53 | 7,5 | Dźwignia automatycznej skrzyni biegów, ZSS |
| 58 | 7,5 | Podwójna pompa wodna |
| 59 | 10 | Podgrzewane lusterka wsteczne |
| 60 | 30 | Hak holowniczy |
| 61 | 30 | Hak holowniczy |

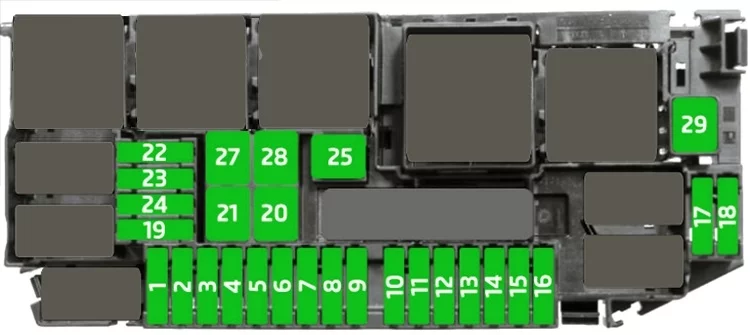

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
| 1 | 10 | Moduł wtrysku silnika MPI |
| 15 | Moduł wtrysku silnika TSI | |
| 30 | Moduł wtrysku silnika Diesla | |
| 2 | 7,5 | Zawór dozowania paliwa (TJ4/T6P/TJ7);
Niskotemperaturowa pompa płynu chłodzącego (TJ4/T6P/TJ7); Zawór regulacji ciśnienia oleju (TJ1); Zawór płynu chłodzącego AGR (TJ1); Wysokie i niskie uderzenia wody (TJ1); Cewka przekaźnika SCR. |
| 3 | 15 | Sondy lambda |
| 4 | 15 | Przekaźnik pompy silnika benzynowego (MPI);
Jednostka sterująca wskaźnika (TSI i Diesel). |
| 5 | 15 | Przetwornik ciśnienia;
Zawór elektromagnetyczny EPW; Czujnik TOG; Wentylator elektryczny PWM; Zawór sterujący wałka rozrządu; Zawór zbiornika z węglem aktywnym; Zawór regulacji ciśnienia oleju (TSI). |
| 6 | 30 | Cewki zapłonowe (MPI i TSI) |
| 7,5 | Przekaźnik świec żarowych;
Rezystancja węża ssącego (Diesel). |
|
| 7 | 15 | Pompa próżniowa (TSI) |
| 8 | 10 | Wtryskiwacze;
Cewka przekaźnika EKP (MPI i CNG); Zawór dozowania paliwa (Diesel). |
| 9 | 7,5 | Czujnik serwo |
| 10 | 7,5 | Bateria Vref: bramka, BDM i BCM |
| 14 | 15 | Moduł wtrysku silnika;
Główny przekaźnik silnika; ESC. |
| 15 | 30 | Automatyczna skrzynia biegów DQ200 i AQ160 |
| 17 | 7,5 | 50 Diag |
| 18 | 30 | Rozrusznik |
| 20 | 60 | ESC (pompa) |
| 40 | ABS (pompa) | |
| 21 | 25 | ESC/ABS (zawory) |
| 24 | 30 | TH4 Wentylator elektryczny bez klimatyzacji dla krajów o umiarkowanym klimacie |
| 25 | 20 | Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie |
| 40 | PTC1 | |
| 26 | 50 | TJ1/TJ4/TJ7/T6P lub TH4/T5I Wentylator elektryczny do krajów o ciepłym klimacie |
| 27 | 30 | Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie |
| 40 | PTC2 | |
| 28 | 40 | PTC3 |
