Seat Altea (2013-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Altea z lat: 2013, 2014, 2015. Seat Altea to kompaktowy samochód wielkości minivana, który był produkowany przez hiszpańską markę Seat od 2004 do 2015 roku. Oto kilka kluczowych informacji na temat tego modelu: Wygląd: Seat Altea charakteryzowała się nowoczesnym designem i unikalnym […]

07/24/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Altea z lat: 2013, 2014, 2015.

Seat Altea to kompaktowy samochód wielkości minivana, który był produkowany przez hiszpańską markę Seat od 2004 do 2015 roku. Oto kilka kluczowych informacji na temat tego modelu:

  1. Wygląd: Seat Altea charakteryzowała się nowoczesnym designem i unikalnym stylem. Miała charakterystyczne linie nadwozia, które nadały jej sportowego i dynamicznego wyglądu.
  2. Przestrzeń i wygoda: Altea została zaprojektowana, aby zapewnić przestronne i komfortowe wnętrze. Model ten oferował wygodne siedzenia i dużo miejsca na nogi zarówno dla kierowcy, jak i pasażerów.
  3. Silniki: Seat Altea była dostępna z różnymi opcjami silników, w tym benzynowymi i diesla, o różnych pojemnościach i mocach. To pozwalało klientom wybrać odpowiednią konfigurację zgodnie z ich preferencjami i potrzebami.
  4. Wersje nadwozia: Altea była produkowana w kilku wersjach nadwozia, w tym standardowym minivanie oraz wersji crossover o nazwie Seat Altea Freetrack, która charakteryzowała się lekkim zwiększeniem prześwitu i charakterystycznym wyglądem terenowym.
  5. Technologia: W zależności od wyposażenia, Seat Altea oferowała różne funkcje i technologie, takie jak systemy multimedialne, klimatyzację, systemy bezpieczeństwa, nawigację i wiele innych udogodnień.
  6. Produkcja: Produkcja Seat Altea zakończyła się w 2015 roku, a miejsce tego modelu w ofercie marki Seat zostało zastąpione przez inne modele, takie jak Seat Ateca czy Seat Arona.
Zobacz także:  Seat Leon II (2007) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Bezpieczniki po lewej stronie deski rozdzielczej

Seat Altea (2013-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Pusty
2 Pusty
3 Pusty
4 Pusty
5 Pusty
6 Pusty
7 Pusty
8 Pusty
9 Poduszka powietrzna 5
10 Wejście RSE (ekran dachowy) 10
11 Pusty
12 Lewy reflektor ksenonowy 10
13 Tablica przyrządów (poziom oleju);

Jednostka sterująca kablami (BCM);

Nagrzewnica;

ABS, ESC (ESP);

Pilot postojowy;

Bramka;

Przepływomierz.

5
14 Skrzynia biegów/wspomaganie kierownicy;

Czujnik światła hamowania;

Przyczepa;

ABS, ESC (ESP);

Haldex;

Przełącznik świateł.

10
15 Podgrzewana szyba przednia;

Oświetlenie przyrządów;

Rozdzielnica diagnostyczna;

Zarządzanie silnikiem;

Dodatkowe ogrzewanie;

Reflektory AFS;

Park Pilot.

10
16 Prawy reflektor ksenonowy 10
17 Zarządzanie silnikiem 10
18 Pusty
19 Pusty
20 Park Pilot (pomoc w parkowaniu);

Dźwignia zmiany biegów;

Jednostka sterująca ESC (ESP).

10
21 Pusty
22 Czujnik alarmu wolumetrycznego;

Klakson alarmowy.

5
23 Diagnostyka;

Czujnik deszczu;

Włącznik światła.

10
24 Asystent wstępnego montażu haka przyczepy 15
25 Pusty
26 Pompa próżniowa 20
27 Wejście RSE (ekran dachowy) 10
28 Silnik wycieraczki tylnej szyby 20
29 Pusty
30 Zapalniczka;

Gniazdo.

20
31 Pusty
32 Pusty
33 Podgrzewacz 40
34 Pusty
35 Pusty
36 Pusty
37 Pusty
38 Pusty
39 Jednostka sterująca przyczepy (sprzęg) 15
40 Jednostka sterująca przyczepy (wskaźniki, hamulce i lewa
strona)
20
41 Jednostka sterująca przyczepy (światło przeciwmgielne, światło cofania i prawa strona) 20
42 Rozdzielnica okablowania BCM 20
43 Wstępna instalacja przyczepy 40
44 Ogrzewanie tylnej szyby 25
45 Elektryczne szyby (przód) 30
46 Tylne elektryczne szyby 30
47 Silnik (jednostka sterująca paliwem, przekaźnik benzynowy) 15
48 Kontrola wygody 20
49 Sterowanie ogrzewaniem 40
50 Podgrzewane siedzenia 30
51 Szyberdach 20
52 System spryskiwaczy reflektorów 20
53 Asystent wstępnego montażu haka przyczepy 20
54 Taxi (zasilanie licznika taksówek) 5
55 Asystent wstępnego montażu haka przyczepy 20
56 Taxi (zasilanie nadajnika) 15
57
58 Centralny zamek centralny 30

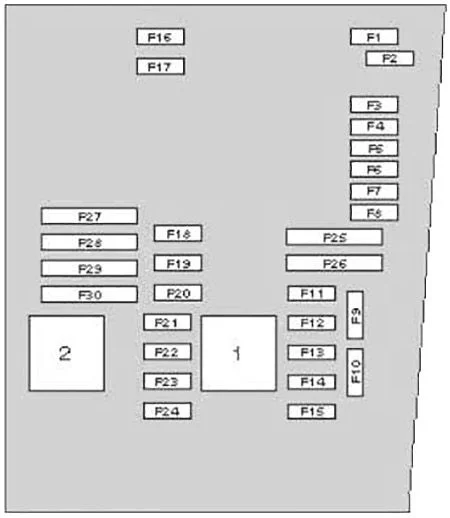

Skrzynka bezpieczników w komorze silnika (lewa strona)

Seat Altea (2013-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wycieraczki 20
2 Skrzynia biegów DQ200 30
3 Jednostka sterująca kabla 5
4 ABS 20
5 Skrzynia biegów AQ 15
6 Panel przyrządów/kolumna kierownicy 5
7 Klucz zapłonu 40
8 Radio 15
9 Telefon;

Nawigacja TomTom.

5
10 Zarządzanie silnikiem 5
Zarządzanie silnikiem 10
11 Pusty
12 Elektroniczna jednostka kontrolująca 5
13 Zasilanie modułu wtrysku benzyny 15
Zasilanie modułu wtrysku oleju napędowego 30
14 Cewka 20
15 Zarządzanie silnikiem 5
Przekaźnik pompy 10
16 Właściwe oświetlenie 30
17 Klakson 15
18 Pusty
19 Czysty 30
20 Pompa wodna 10
Pompa czujnika ciśnienia do silnika 1.8 20
21* Sonda lambda 15
22 Pedał hamulca, czujnik prędkości 5
23* Zarządzanie silnikiem 5
Zarządzanie silnikiem 10
Zarządzanie silnikiem 15
24 AKF, zawór skrzyni biegów 10
25* Pompa ABS 40
26 Oświetlenie lewe 30
27* Zarządzanie silnikiem 40
Zarządzanie silnikiem 50
28 Pusty
29* Elektryczne szyby (przód i tył) 50
Elektryczne szyby (przód) 30
30 Klucz zapłonu 40
* Natężenie prądu w zależności od silnika
