Renault Vel Satis (2002-2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Vel Satis z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009. Renault Vel Satis to samochód klasy średniej-wyższej, który został wprowadzony na rynek w 2001 roku. Model ten wyróżnia się niezwykłym designem, luksusowym wykończeniem i zaawansowanymi rozwiązaniami technologicznymi, które miały na […]

05/27/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Vel Satis z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Renault Vel Satis to samochód klasy średniej-wyższej, który został wprowadzony na rynek w 2001 roku. Model ten wyróżnia się niezwykłym designem, luksusowym wykończeniem i zaawansowanymi rozwiązaniami technologicznymi, które miały na celu zapewnić komfort i wygodę zarówno kierowcy, jak i pasażerom.

Vel Satis był projektem ambitnym i innowacyjnym, przeznaczonym do konkurowania z samochodami luksusowymi innych marek. Jego charakterystyczną cechą był awangardowy wygląd z opływowymi, płynnymi liniami nadwozia i nietypowym kształtem reflektorów. Wnętrze samochodu zostało zaprojektowane z myślą o komforcie i wygodzie, oferując przestronność, wysoką jakość materiałów wykończeniowych oraz liczne udogodnienia.

Vel Satis wyposażony był w zaawansowane systemy bezpieczeństwa, w tym systemy kontroli trakcji, stabilizacji toru jazdy oraz systemy wspomagające hamowanie. Dodatkowo, samochód oferował wiele opcji luksusowego wyposażenia, takich jak skórzana tapicerka, podgrzewane fotele, nawigacja satelitarna, system audio wysokiej jakości i wiele innych.

Pod względem napędu, Vel Satis oferował różne jednostki napędowe, w tym silniki benzynowe i wysokoprężne, które zapewniały odpowiednią moc i wydajność. Samochód oferował także dostęp do różnych systemów zawieszenia, które zapewniały komfortową jazdę zarówno na długich trasach, jak i w warunkach miejskich.

Niestety, mimo swoich zalet, Renault Vel Satis nie odniósł dużego sukcesu rynkowego. Wpływ na to miały czynniki takie jak awangardowy design, który nie przypadł do gustu wszystkim klientom, oraz konkurencja w segmencie luksusowych samochodów, która była bardzo silna.

Mimo to, Renault Vel Satis pozostaje samochodem wyjątkowym i interesującym ze względu na swoje unikalne cechy, wysoki komfort podróżowania i zaawansowane rozwiązania technologiczne. Jest to samochód dla osób poszukujących czegoś nietuzinkowego i chcących się wyróżnić na drodze.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Renault Wind Roadster (2010-2013) - schematy bezpieczników i przekaźników

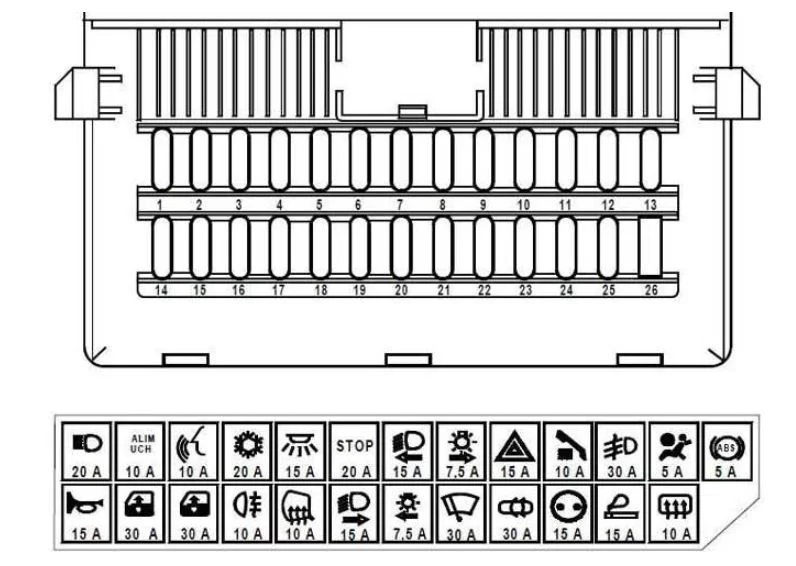

Skrzynka bezpieczników na desce rozdzielczej

Renault Vel Satis (2002-2009) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F1 20 Światła drogowe
F2 10 Zasilanie modułu zespolonego w kabinie;

Czytnik kart;

Elektryczny hamulec postojowy.

F3 10 Syntezator mowy;

Komputer z żarówką wyładowczą;

Tablica przyrządów;

Dysze grzewcze;

Koło regulatora reflektorów;

Automatyczne sterowanie ogranicznikiem

prędkości.

F4 20 Światła cofania;

Ogrzewanie i wentylacja;

Pomoc w parkowaniu;

Alarm + sygnał zasilania po zapłonie;

Włącznik oświetlenia;

Czujnik deszczu;

Przekaźnik podgrzewanej szyby przedniej;

Sprężarka klimatyzacji;

Sygnał silnika wycieraczek;

Automatycznie ściemniające lusterko wsteczne.

F5 15 Czasowe oświetlenie wnętrza;

Komputer pasów bezpieczeństwa,

F6 20 Światła hamowania;

Dźwignia wycieraczek;

Gniazdo diagnostyczne;

Wyświetlacz czujnika ciśnienia w oponach;

Lampka kontrolna blokady przed dziećmi;

Lampka kontrolna tylnej blokady elektrycznej;

Oświetlenie włącznika elektrycznego szyby;

Przełącznik tempomatu.

F7 15 Reflektor mijania lewy;

Komputer żarówki wyładowczej;

Silnik regulacji wiązki światła.

F8 15 Światła prawostronne
F9 15 Światła i wskaźniki ostrzegawcze
F10 10 System komunikacji;

Radio;

Przekaźniki siedzenia;

Komputer z pamięcią siedzenia.

F11 30 Syntezator mowy;

Tablica przyrządów;

Przednie światła przeciwmgielne;

Elektryczny zamek tylnej klapy;

Klimatyzacja.

F12 5 Poduszki powietrzne i napinacze
F13 5 Komputer ABS;

Elektroniczna dystrybucja hamowania.

F14 15 Klakson
F15 30 Elektrycznie sterowana szyba przednia po stronie kierowcy;

Elektryczne lusterka boczne;

Moduł multipleksujący szyby elektryczne.

F 16 30 Elektryczna szyba przednia po stronie pasażera;

Jednostka multipleksująca szyby elektryczne.

F17 10 Tylne światła przeciwmgielne
F18 10 Podgrzewane lusterka boczne
F19 15 Światło mijania prawe
F20 7,5 Światła boczne z lewej strony;

Przyciemnione oświetlenie i schowek;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie tylnej zapalniczki i popielniczek;

Oświetlenie włącznika z wyjątkiem

drzwi i świateł awaryjnych;

Oświetlenie kontrolne hamulca postojowego.

F21 30 Wycieraczka tylnej szyby
F22 30 Centralny zamek
F23 15 Tylna zapalniczka;

Telefon;

F24 15 Zapalniczka
F25 10 Blokada kierownicy;

Przekaźnik podgrzewania tylnej szyby.

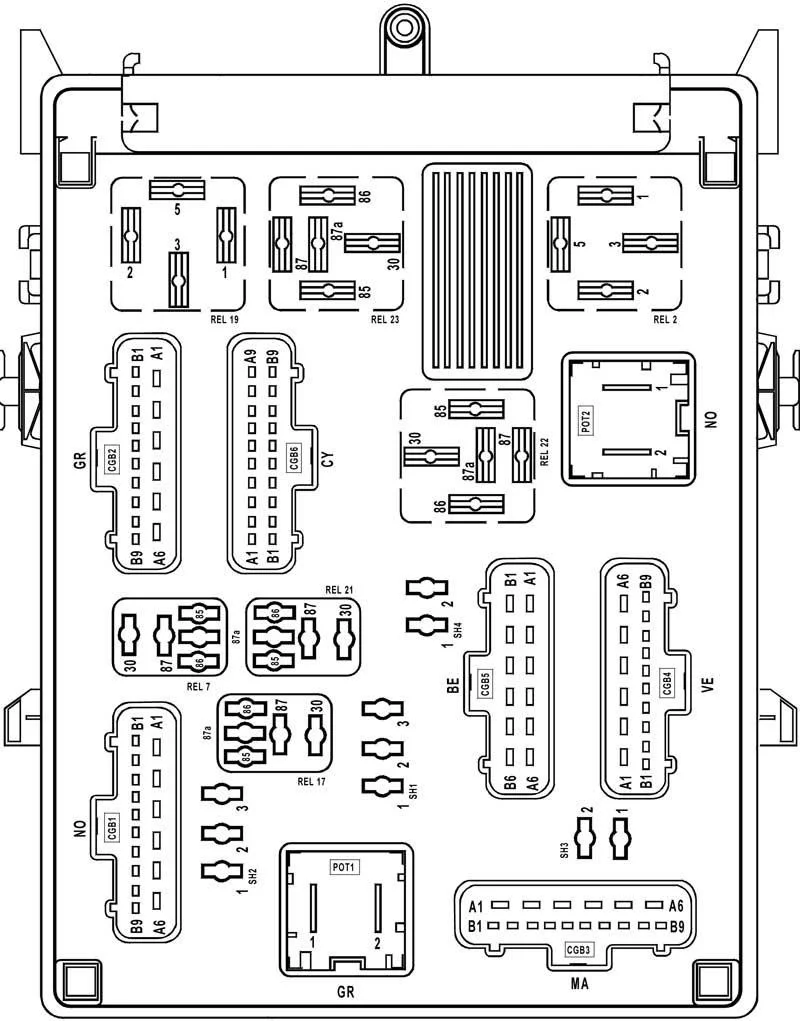

Przekaźniki

Renault Vel Satis (2002-2009) - schematy bezpieczników i przekaźników
Numer Opis
PRZEKAŹNIK
REL 2 Ogrzewana tylna szyba
REL 7 Przednie światła przeciwmgielne
REL 9 Wycieraczki
REL 10 Wycieraczki
REL 11 Tylna wycieraczka przez światła cofania
REL 12 Centralny zamek
REL 13 Centralny zamek
REL 18 Czasowe oświetlenie wnętrza
REL 19 Zasilanie akcesoriów
REL 21 Blokada rozrusznika
REL 22 Komputer/ + po włączeniu zapłonu
REL 23 Akcesoria, radiol

Tylne szyby elektryczne,

Bocznica
SH 1 Tylne szyby elektryczne
SH 2 Elektryczne szyby przednie
SH 3 Światła do jazdy dziennej (światła mijania)
SH 4 Światła do jazdy dziennej (światła pozycyjne)

Konsola środkowa

Bezpiecznik odcinający dla konsumenta znajduje się w konsoli środkowej, pod osłoną podłokietnika.

Renault Vel Satis (2002-2009) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F50 20 Bezpiecznik odcinający konsumenta:

Gniazdo diagnostyczne;

Radio;

Sterownik klimatyzacji;

Komputer z pamięcią siedzenia;

Wyświetlacz zegara/temperatury zewnętrznej/radia;

Komputer nawigacyjny;

Komputer ciśnienia w oponach;

Centralna jednostka komunikacyjna;

Złącze alarmowe;

Pamięć fotela.



Powyżej skrzynki UCH

Ta skrzynka bezpieczników znajduje się w kabinie pasażerskiej nad zespołem zespolonym w kabinie pasażerskiej po stronie kierowcy.

Renault Vel Satis (2002-2009) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F26 30 Gniazdo przyczepy kempingowej
F27 30 Szyberdach
F28 30 Elektrycznie sterowana szyba tylna lewa
F29 30 Elektrycznie sterowana szyba tylna prawa
F30 5 Czujnik kąta skrętu kierownicy
F31
Przekaźnik
R19 Okno elektryczne

Schowek na rękawiczki

Ta skrzynka bezpieczników znajduje się w przedziale pasażerskim, za schowkiem na rękawiczki.

Renault Vel Satis (2002-2009) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F32
F33
F34 15 Zasilanie elektryczne siedzenia kierowcy
F35 20 Podgrzewane siedzenia kierowcy i pasażera
F36 20 Elektryczny fotel kierowcy
F37 20 Elektryczny fotel pasażera
Przekaźnik
R3 Zasilanie siedzenia
R4 Monitor świateł do jazdy dziennej
R5 Kod świateł do jazdy dziennej
R6 Pompa spryskiwaczy reflektorów
R7 Zgaszone światła hamowania

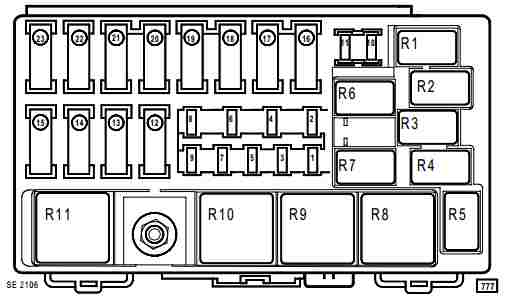

Skrzynka bezpieczników w komorze silnika

Renault Vel Satis (2002-2009) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
FM1 7,5 Automatyczna skrzynia biegów
FM2 10 Dodatkowa nagrzewnica;

Przekaźnik sterujący nagrzewnicą Diesel.

FM3 30 Przekaźnik wtrysku
FM4 5 DPO:

automatyczna skrzynia biegów

15 SU1:

Automatyczna skrzynia biegów

FM5 30 Dodatkowa nagrzewnica;

Przekaźnik nagrzewnicy oleju napędowego.

FM6 10 Komputer wtrysku;

Elektrozawór oleju napędowego;

Nagrzewnica oleju napędowego.

FM7
FM8
FM9 20 Wentylator o niskiej prędkości;

Sprzęgło klimatyzacji i siłownik o zmiennej wydajności.

FM 10 30 Komputer ABS/ESP
FM11 30 Klakson wielofunkcyjny
FM12 70 Podgrzewanie oleju napędowego
FM13 70 Grzałka przez przekaźnik R11
FM14 70 Grzałka przez przekaźnik R1 i grzałka przez przekaźnik R5
FM15 60 Wentylator o wysokiej i niskiej prędkości z klimatyzacją
FM16 40 Spryskiwacze reflektorów;

Przekaźnik odladzania.

FM17 40 Komputer ABS/ESP i podciśnienie ABS
FM18 70 Przedział pasażerski nr 1
FM19 70 Przedział pasażerski
FM20 60 Przedział pasażerski nr 3
FM21 60 Odcięcie odbiornika bezpiecznika zasilania przedziału pasażerskiego nr 2
FM22 80 Odmrażanie szyby przedniej
FM23 60 Wycieraczka szyby przedniej i elektryczny hamulec postojowy.
Przekaźniki
R1 F4R – G9T – P9X:

Dodatkowa nagrzewnica 1

R2 F4R – G9T:

Wentylator wolnoobrotowy z ogrzewaniem

V4Y – P9X:

Zespół  wentylatorowy z klimatyzacją

R3
R4
R5 F4R – G9T – P9X:

Dodatkowa nagrzewnica 3

R6 F4R – G9T:

Pompa paliwa

V4Y:

Wtrysk

R7 F4R – G9T – P9X:

Nagrzewnica Diesel

V4Y:

Bezpieczeństwo silnika krokowego.

R8 Blokada wtrysku
R9 F4R – G9T:

Zespół wentylatora wolnoobrotowego z klimatyzacją

V4Y – P9X:

zespół wentylatora z klimatyzacją

R10 Wentylator z klimatyzacją
R11 F4R – G9T – P9X:

Dodatkowa nagrzewnica 2.
