Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Renault Twingo Z.E. Electric (2021-2023) - schematy bezpieczników i przekaźników

Komora silnika

Pod maską Renault Megan drugiej generacji znajdują się 3 skrzynki bezpieczników.

Bezpieczniki na akumulatorze

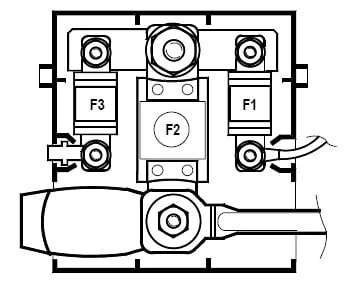

To urządzenie znajduje się na dodatnim zacisku akumulatora.

Renault Megane II (2002-2009) - schematy bezpieczników i przekaźników

Opis

  1. 30A – Elektroniczna jednostka sterująca w kabinie
  2. 350 A – dla samochodu z silnikiem benzynowym, prądnicą, 400 A – dla samochodu z silnikiem Diesla – Przełącznica komory silnika
  3. 30A – Jednostka przełączająca komory silnika



Skrzynka bezpiecznikowa

Zainstalowana po lewej stronie komory silnika. Najpierw trzeba wyjąć akumulator i odkręcić mocowania ze stojaka.

Następnie odkręcamy jego zapięcie i odsuwamy na bok. Usuwamy kanał powietrzny w pobliżu chłodnicy i podnosimy uchwyt ECU.

Typ 1

Renault Megane II (2002-2009) - schematy bezpieczników i przekaźników

Opis

1 7,5А Lampa boczna lewego reflektora;

Zapalniczka;

Centralny zamek i włącznik alarmu;

Regulacja zasięgu reflektorów;

Ogrzewanie (klimatyzacja);

Centralka wentylacji.

2 10A Światło drogowe, lewy reflektor
3 10A Światło drogowe, prawy reflektor
4 10A Światło mijania prawego reflektora;

Przednie i tylne czujników wysokości nadwozia;

Regulacja zasięgu świateł;

Prawy silnik korektora reflektorów.

5 10A Światło mijania;

Lewy reflektor;

Lewy silnik korektora reflektorów.

6 20A Lampy przeciwmgielne
7 7,5A Światło mijania prawego reflektora, prawa strona;

Wskaźnik położenia selektora automatycznej skrzyni biegów;

Sterownik podnośników szyb wszystkich drzwi.

8 15A Elektryczny mechanizm blokujący zabezpieczenie przed kradzieżą, kolumna kierownicy
9 5A Moduł poduszki powietrznej kierowcy;

Elektryczne wspomaganie kierownicy.

10 7,5A Wskaźnik położenia selektora automatycznej skrzyni biegów;

Gniazdo diagnostyczne.

11 5A Elektromechaniczny mechanizm antykradzieżowy kolumny kierownicy
12 5A Automatyczna skrzynia biegów
13 10A Jednostka sterująca dla systemu zasilania gazem skroplonym
14 10A Lampy cofania
15 20A Elektrozawór przekaźnika LPG
16 Sprzęgło elektromagnetyczne sprężarki klimatyzacji 10A
17 Rezerwa 10A
18 Wentylator chłodzący silnik elektryczny 40A
19 Jednostka sterująca ABS 25A
20 30A Podgrzewana szyba tylnej klapy
21 25A Przekaźnik rozrusznika
22 25A Silnik wycieraczek szyby przedniej
23 Rezerwa 25A

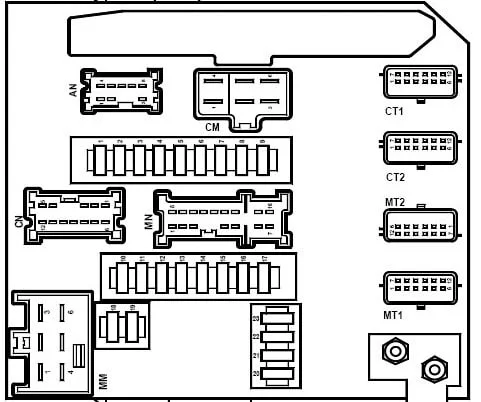

Typ 2

Renault Megane II (2002-2009) - schematy bezpieczników i przekaźników

Opis

1 10A Bezpiecznik lamp świateł pozycyjnych prawych (172-226) – włącznik regulacji prędkości (1081) – włącznik stabilizacji toru jazdy (1106) – wskaźnik położenia dźwigni zmiany biegów ASB (1129) – włącznik ogrzewanie lewego siedzenia (1514) – włącznik ogrzewania prawego siedzenia (1513) – włącznik górny twardego kabrioletu
2 10A Bezpiecznik lewych lamp centralki elektronicznej komunikacji bocznej (173-227) – zapalniczka (101) – włączniki elektrycznych zamków drzwi i alarmu (1391) – włącznik zasięgu świateł (1390) – panel klimatyzacji (319) – systemy audio (281) – wyświetlacz wielofunkcyjny (653) – centralka łączności elektronicznej
3 10A Bezpiecznik prawego reflektora (słabe światło) (226) – tylny czujnik wysokości (1372) – przedni czujnik wysokości (1373) – przełącznik regulacji zasięgu reflektorów (1360) – silniczek regulacji prawego reflektora (538)
4 10A Bezpiecznik lewego reflektora (światła mijania) (227) – silnik korektora lewego reflektora (537)
5 20A Bezpiecznik prawego i lewego światła przeciwmgielnego (176-177)
6 10A Bezpiecznik lewego reflektora (światła drogowe)
7 10A Bezpiecznik prawego reflektora (światła drogowe)
8 Bezpiecznik 25A do ABS ECU (113) lub ESP (1094)
9 25A Silnik wycieraczek szyby przedniej
10 5A Obwód bezpiecznikowy „+” po zapłonie w poduszkach powietrznych i elektrycznym wspomaganiu kierownicy (756-1232)
11 15A Bezpiecznik elektrycznej blokady kolumny kierownicy
12 Zapasowy
13 Zapasowy
14 15A Układ wtryskowy, Przekaźnik zabezpieczający
15 Rezerwa 10A
16 5A AKP
17 7,5A Bezpiecznik „+” po zapłonie w kabinie pasażerskiej: wskaźnik położenia selektora (1128) – przełącznik trybu zmiany biegów automatycznej skrzyni biegów (129) – przełącznik ogranicznika prędkości (1081) – sterowanie instruktora w wagonie szkoleniowym (459) – bezpiecznik w kabinie pasażerskiej i skrzynka przekaźników (260) – przekaźnik ogrzewania dodatkowego 1 (1067) – przekaźnik ogrzewania dodatkowego 2 (1088) – gniazdo diagnostyczne (225) – mikrofon zestawu słuchawkowego wolny
18 5A Elektryczna blokada kolumny kierownicy
19 10A Lampy cofania
20 20A Przekaźnik ogrzewania paliwa
21 15A pompa spryskiwacza paliwa
22 Sprzęgło sprężarki klimatyzacji 10A/C
23 30A Elementy grzejne tylnej szyby

Skrzynka bezpieczników zasilania

Znajduje się pod puszką elektryczną.

Renault Megane II (2002-2009) - schematy bezpieczników i przekaźników

Opis

1 70A Przekaźnik dodatkowego ogrzewania 2
2 60A Bezpiecznik w przedziale pasażerskim i blok montażowy przekaźnika / 70A Świece żarowe
3 40A Przekaźnik dodatkowego ogrzewania 1
4 70A Elektrowspomaganie kierownicy
5 Jednostka sterująca ABS 50A
6 70A Blok montażowy bezpieczników i przekaźników w przedziale pasażerskim
7 20A przekaźnik ogrzewania filtra oleju napędowego
8 70A Jednostka sterująca grzania wstępnego rozruchu
9 70A Przekaźnik dodatkowej grzałki 2

Dodatkowe elementy

Dodatkowe elementy można zainstalować w pobliżu skrzynki bezpieczników.

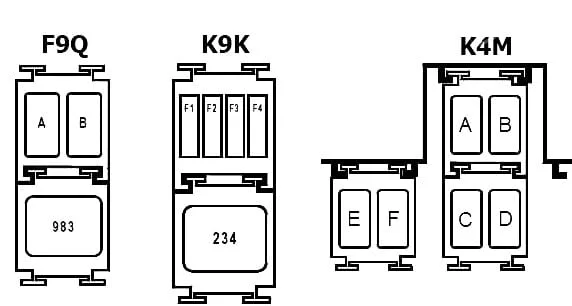

Renault Megane II (2002-2009) - schematy bezpieczników i przekaźników

Opis

Silnik F9Q
A F9Q: Grzałka na olej napędowy 20A
B F9Q814: Elektryczna pompa płynu chłodzącego 20A
983 F9Q814: 50A Przekaźnik zasilania jednostki sterującej wtryskiem
Silnik K9K
F1 Nieużywany
F2 Nieużywany
F3 Nieużywany
F4 15A + zasilanie przekaźnika głównego wtryskiwacza (zabezpieczenie zasilania przepływomierza powietrza)
234 K9K724: Przekaźnik wentylatora chłodzącego silnik 40A 460 W (z klimatyzacją)
234 K9K732: Przekaźnik wentylatora chłodzącego silnik 50A 550W (z klimatyzacją)
Silnik K4M
A 20A pompa paliwa
B Wyłączenie pompy paliwa LPG 20A
C Zawór elektromagnetyczny LPG 20A
D Zbiornik LPG 20A
E 20A Zawór elektromagnetyczny zaworu rozprężnego gazu
F Nieużywany



Przedział pasażerski

Główna skrzynka bezpieczników w przedziale pasażerskim znajduje się w lewej dolnej części deski rozdzielczej, za osłoną ochronną.

Renault Megane II (2002-2009) - schematy bezpieczników i przekaźników

Opis

1 Zapasowy
2 Zapasowy
3 Zapasowy
4 3A Silnik dmuchawy i czujnik temperatury wnętrza;

Wewnętrzne lusterko wsteczne;

Czujniki deszczu i światła.

5 20A Podgrzewane siedzenia kierowcy i pasażera z przodu
6 20A Zamki elektryczne do wszystkich drzwi
7 Zapalniczka 15A
8 7,5A Podgrzewane lusterka zewnętrzne
9 Jednostka sterująca ABS 10A
10 15A Jednostka główna systemu audio;

Komputer pokładowy;

Silnik elektryczny spryskiwaczy reflektorów;

Szyby przedniej i tylnej szyby (hatchback, kombi);

Podgrzewanie paliwa (silnik K9K);

Centralka ogrzewania (klimatyzacja) i wentylacji wnętrza;

Alarm.

11 15A Światło stopu
12 Zapasowy
13 25A Podnośnik drzwi szklanych silnika
14 25A Podnośnik przednich drzwi pasażera ze szkła silnika
15 20A Zestaw wskaźników;

Napęd elektryczny lusterek zewnętrznych.

16 15A Klakson;

Złącze diagnostyczne;

Silnik elektryczny wycieraczek szyby przedniej.

17 15A Silnik wycieraczki tylnych drzwi
18 20A Centrala sterująca wyposażeniem elektrycznym przedziału pasażerskiego;

Przekaźnik wyposażenia dodatkowego.

19 30A Silnik elektryczny do ogrzewania (klimatyzacji) i wentylacji wnętrza
20 40A Silniki elektryczne szklane tylne drzwi
21 20А/40А Silnik elektryczny szyberdachu, elektryczny składany dach
R1 Przekaźnik do silników elektrycznych podnośników szyb wszystkich drzwi
R2 Akcesoria przekaźnikowe
